一、用STM32F103输出一路PWM波形
1、打开下载好的工程文件
2、编译生成HEX文件
3、之后我们将生成的HEX文件烧录到stm32板子中，之后将板子连接示波器，输出效果：
二、用STM32的DAC功能完成波形输出
（1）STM32F103的DAC功能输出一个周期2khz的正弦波
因为我们需要输出正弦波，而计算机只能够识别一个一个的点，所以我们需要先对正弦波进行采样，取出一定的点放到数组中，再去执行输出代码。我在这里采用Matlab进行采样点的获取。

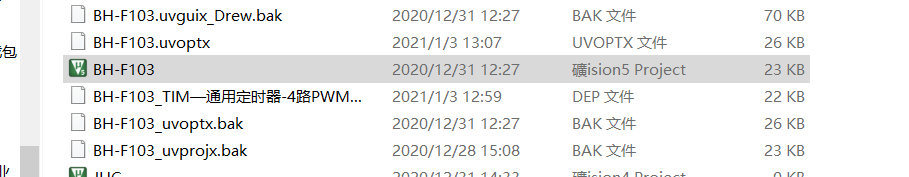

1、首先我们找到野火配套资料里的 38-DAC—输出正弦波 工程文件，将其打开，找到如下文件，用matlab打开：
2、将程序修改一下
3、将代码修改如下：
%用于产生正弦数据表，输出到文件dac_sinWave.c 文件中，复制到c语言数组即可n = 2*pi/3600 ： 2*pi/3600 ： 2*pi %分成3600等份a = sin（n）+1; %求取sin函数值并向上平移一个单位，消除负数值a = a * 3.3/2; %调整幅值，使范围限制为0~3.3 r = a* （2.^12） /3.3 %求取dac数值，12位dac LSB = 3.3/2.^12 r = uint16（r）; %把double型数据转化成16位整型数据 for i = 1:32 if r（i） 》 4095 %限制数据最大不超过4095 r（i） = 4095endend dlmwrite（‘dac_sinWave.c’，r）; %把数据写入到文件，方便添加到stm32工程中plot（n，r，‘。’） %把这些点画出来
4、运行修改之后的脚本，便会生成3600个取样点，将这些取样点全部复制下来。
5、然后打开 DAC-输出正弦波 的工程keil文件
6、将复制的全部粘贴到 uint16_t Sine12bit 数组中：
7、然后对main函数进行编译生成hex文件，之后将hex文件烧录到板子中，将板子与示波器连接，示波器显示如图：
8、连接上蜂鸣器
连接好后，就可以让蜂鸣器发出声音。
（2）用STM32F103的DAC功能将一段数字音频歌曲数据转换为模拟音频波形输出
1、首先我们打开 Adobe Audition 软件，在里面选择我们之前电脑上下载的一首歌曲进行打开，得到如下界面：
2、截取其中一小段

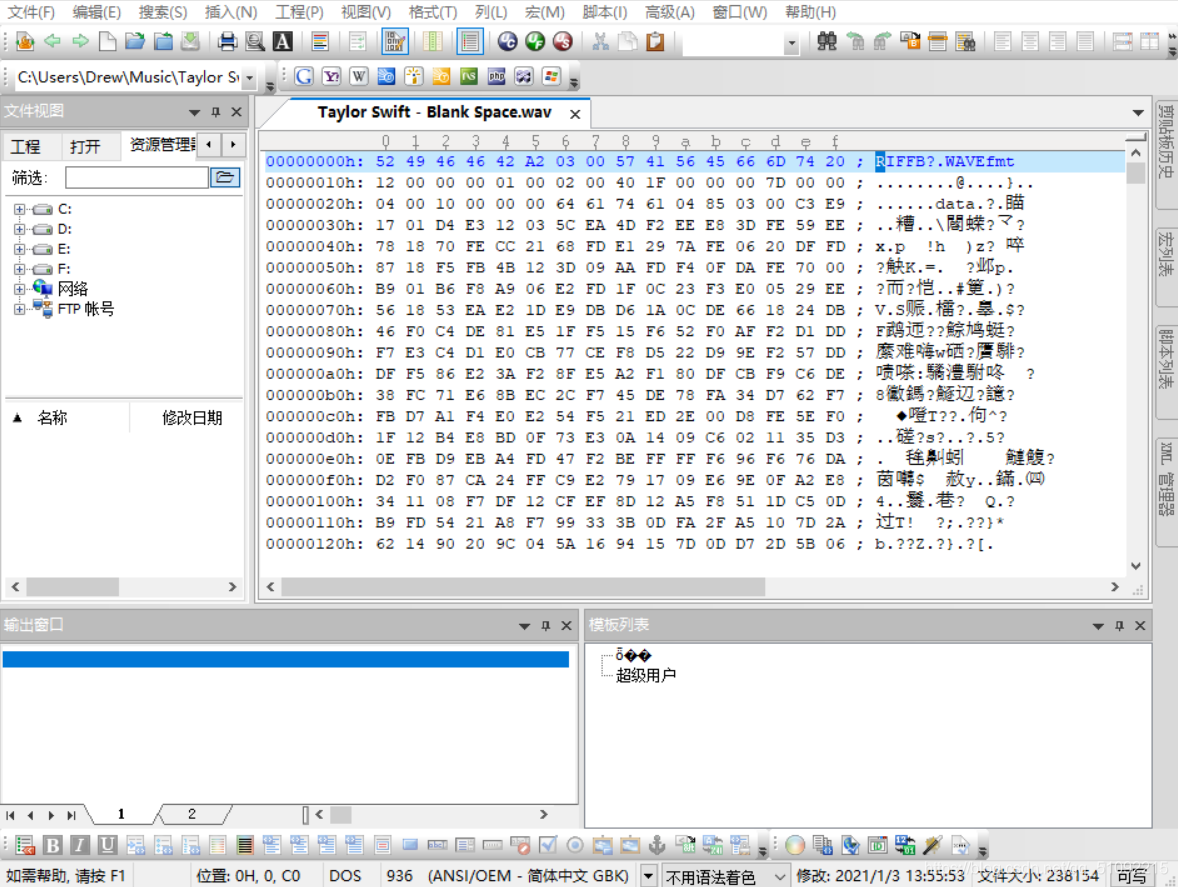

3、用下载的UltraEdit软件打开这个wav文件
打开后如下：
4、全选，然后选择十六进制复制试图，然后新建一个文件，再粘贴上去
5、全选，然后选择“选择范围”
列号选择12到59
6、打开 notepad++ 软件，将以上复制的内容粘贴进去，在其中插入 ，0x 生成如下文件：

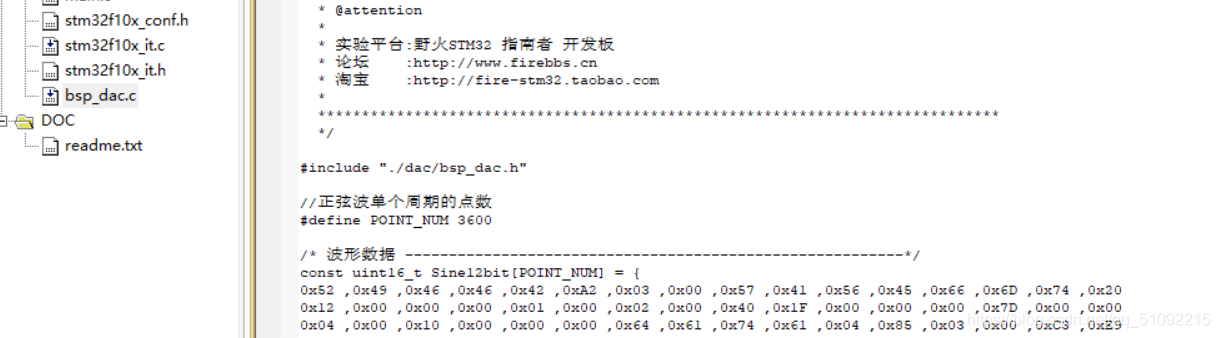

7、打开刚刚的正弦波工程文件，然后将文本复制进uint16_t Sine12bit［］数组中去
8、然后生成的hex文件烧录到板子中去，将板子和示波器连接好，打开示波器便可观察到我们截取音乐片段的模拟音频波形。
一、用STM32F103输出一路PWM波形
1、打开下载好的工程文件
2、编译生成HEX文件
3、之后我们将生成的HEX文件烧录到stm32板子中，之后将板子连接示波器，输出效果：
二、用STM32的DAC功能完成波形输出
（1）STM32F103的DAC功能输出一个周期2khz的正弦波
因为我们需要输出正弦波，而计算机只能够识别一个一个的点，所以我们需要先对正弦波进行采样，取出一定的点放到数组中，再去执行输出代码。我在这里采用Matlab进行采样点的获取。
1、首先我们找到野火配套资料里的 38-DAC—输出正弦波 工程文件，将其打开，找到如下文件，用matlab打开：
2、将程序修改一下
3、将代码修改如下：
%用于产生正弦数据表，输出到文件dac_sinWave.c 文件中，复制到c语言数组即可n = 2*pi/3600 ： 2*pi/3600 ： 2*pi %分成3600等份a = sin（n）+1; %求取sin函数值并向上平移一个单位，消除负数值a = a * 3.3/2; %调整幅值，使范围限制为0~3.3 r = a* （2.^12） /3.3 %求取dac数值，12位dac LSB = 3.3/2.^12 r = uint16（r）; %把double型数据转化成16位整型数据 for i = 1:32 if r（i） 》 4095 %限制数据最大不超过4095 r（i） = 4095endend dlmwrite（‘dac_sinWave.c’，r）; %把数据写入到文件，方便添加到stm32工程中plot（n，r，‘。’） %把这些点画出来
4、运行修改之后的脚本，便会生成3600个取样点，将这些取样点全部复制下来。
5、然后打开 DAC-输出正弦波 的工程keil文件
6、将复制的全部粘贴到 uint16_t Sine12bit 数组中：
7、然后对main函数进行编译生成hex文件，之后将hex文件烧录到板子中，将板子与示波器连接，示波器显示如图：
8、连接上蜂鸣器
连接好后，就可以让蜂鸣器发出声音。
（2）用STM32F103的DAC功能将一段数字音频歌曲数据转换为模拟音频波形输出
1、首先我们打开 Adobe Audition 软件，在里面选择我们之前电脑上下载的一首歌曲进行打开，得到如下界面：
2、截取其中一小段
3、用下载的UltraEdit软件打开这个wav文件
打开后如下：
4、全选，然后选择十六进制复制试图，然后新建一个文件，再粘贴上去
5、全选，然后选择“选择范围”
列号选择12到59
6、打开 notepad++ 软件，将以上复制的内容粘贴进去，在其中插入 ，0x 生成如下文件：
7、打开刚刚的正弦波工程文件，然后将文本复制进uint16_t Sine12bit［］数组中去
8、然后生成的hex文件烧录到板子中去，将板子和示波器连接好，打开示波器便可观察到我们截取音乐片段的模拟音频波形。
