一、DAC简介
DAC 为数字/模拟转换模块，故名思议，它的作用就是把输入的数字编码，转换成对应的模拟电压输出，它的功能与 ADC相反。在常见的数字信号系统中，大部分传感器信号被化成电压信号，而 ADC把电压模拟信号转换成易于计算机存储、处理的数字编码，由计 算机处理完成后，再由 DAC输出电压模拟信号，该电压模拟信号常常用来驱动某些执行器 件，使人类易于感知。如音频信号的采集及还原就是这样一个过程。
STM32具有片上 DAC外设，它的分辨率可配置为 8位或 12位的数字输入信号，具有两个 DAC 输出通道，这两个通道互不影响，每个通道都可以使用 DMA 功能，都具有出错检测能力，可外部触发。

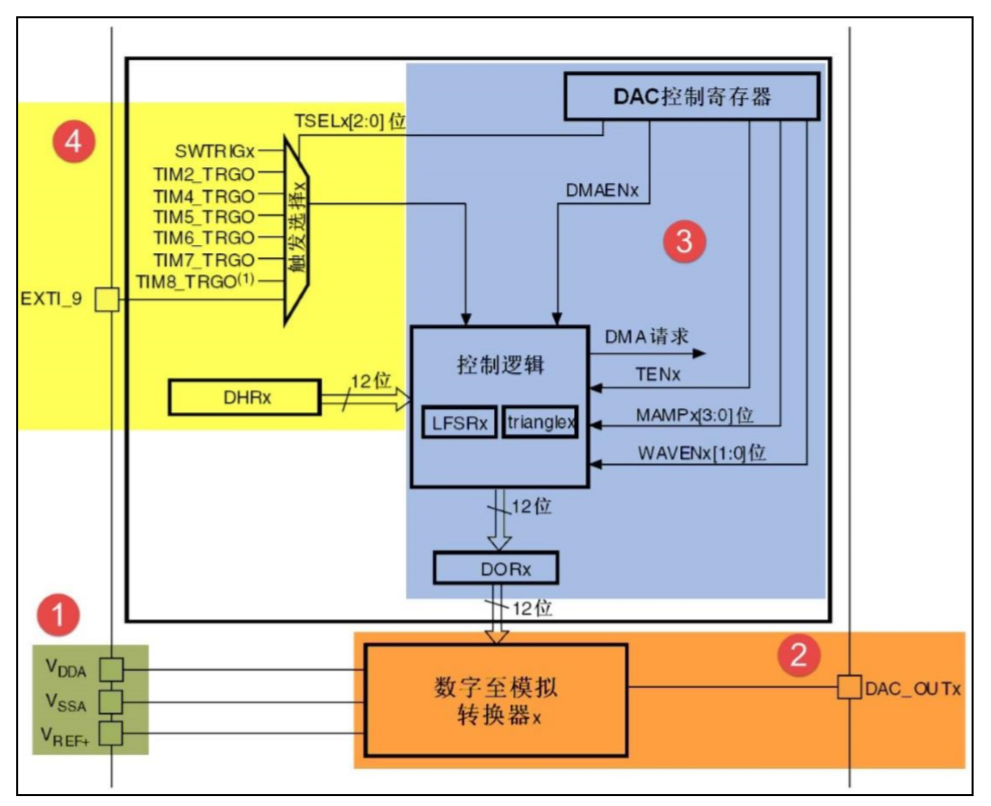

其功能框图如下：
二、输出周期为2kHz的正弦波
① 通过如下公式计算出，周期频率位为2kHz大约需要采集1800个点
② 通过matlab制作正弦波表

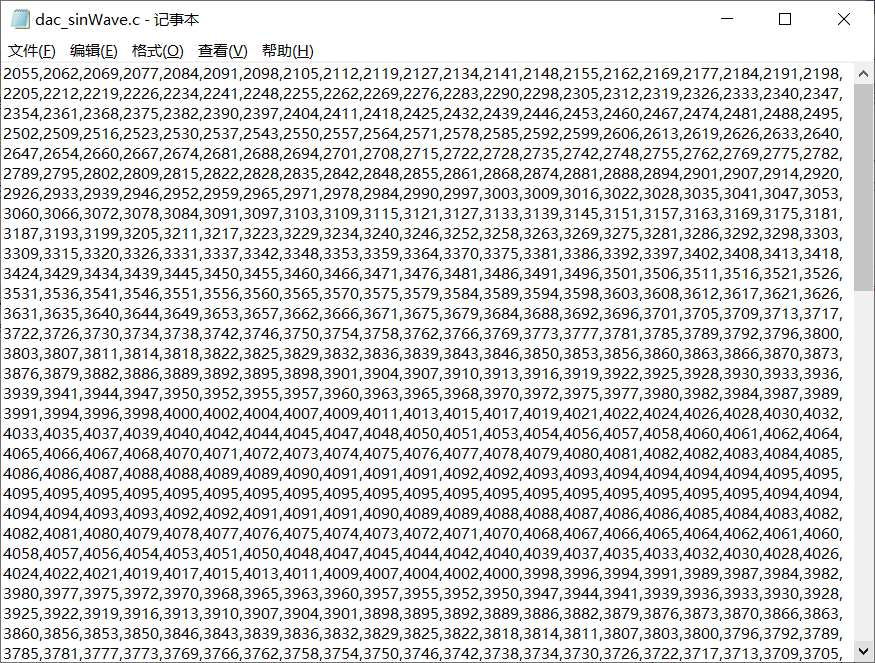

③ 将模拟好的数据替换工程中的波形数据
本实验所用工程来自于野火的DAC—输出正弦波实验
④ 烧录程序后，示波器显示效果如下
三、音频信号输出
① 通过 Adobe Audition 截取生成一段音频文件

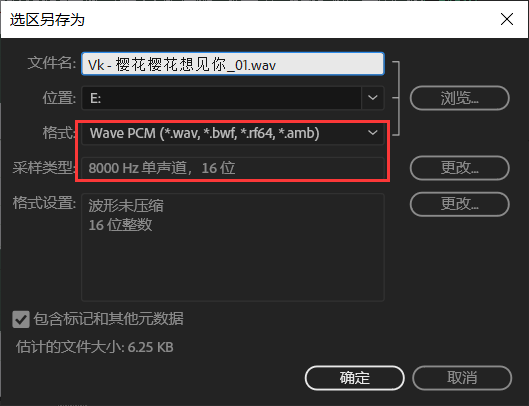

② 设置参数，然后导出

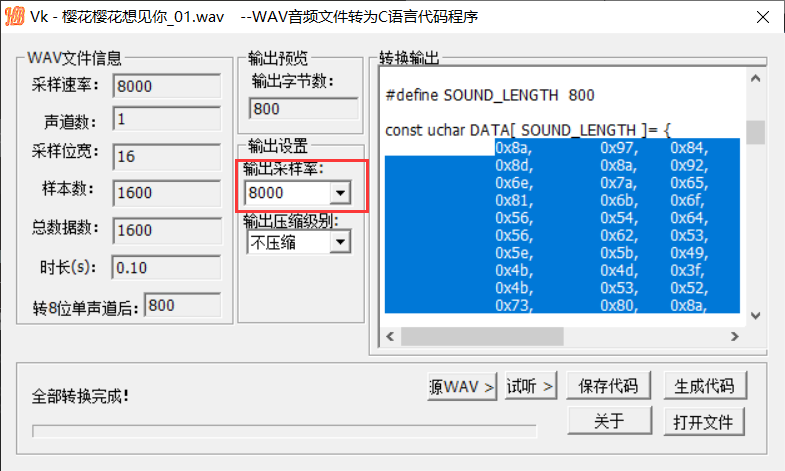

③ 通过WavToC工具，将wav音频文件转为c语言代码程序
④ 同样将生成的数据替换工程中的波形数据
⑤ 烧录程序，通过示波器显示如下
一、DAC简介
DAC 为数字/模拟转换模块，故名思议，它的作用就是把输入的数字编码，转换成对应的模拟电压输出，它的功能与 ADC相反。在常见的数字信号系统中，大部分传感器信号被化成电压信号，而 ADC把电压模拟信号转换成易于计算机存储、处理的数字编码，由计 算机处理完成后，再由 DAC输出电压模拟信号，该电压模拟信号常常用来驱动某些执行器 件，使人类易于感知。如音频信号的采集及还原就是这样一个过程。
STM32具有片上 DAC外设，它的分辨率可配置为 8位或 12位的数字输入信号，具有两个 DAC 输出通道，这两个通道互不影响，每个通道都可以使用 DMA 功能，都具有出错检测能力，可外部触发。
其功能框图如下：
二、输出周期为2kHz的正弦波
① 通过如下公式计算出，周期频率位为2kHz大约需要采集1800个点
② 通过matlab制作正弦波表
③ 将模拟好的数据替换工程中的波形数据
本实验所用工程来自于野火的DAC—输出正弦波实验
④ 烧录程序后，示波器显示效果如下
三、音频信号输出
① 通过 Adobe Audition 截取生成一段音频文件
② 设置参数，然后导出
③ 通过WavToC工具，将wav音频文件转为c语言代码程序
④ 同样将生成的数据替换工程中的波形数据
⑤ 烧录程序，通过示波器显示如下
