一、DAC的介绍
1.DAC（数字/模拟转换模块）
把输入的数字编码，转换成对应的模拟电压输出。
2.ADC（模拟/数字转换模块）
把输入的模拟信号，转换成对应的数字信号。
主要对DAC进行介绍
3.DAC的特点
2个DAC转换器
8位或12位单调输出
12位模式下数据的左对齐或者右对齐
同步更新功能
噪声波形生成
三角波形生成
双DAC通道同时或者分别转换
每个通道都有DMA功能
4.DAC模块功能框图
①中表示的是DAC模块模拟部分的供电和DAC模块的参考电压 ，STM32 的 DAC 规定了它的参考电压 输入范围为 2.4——3.3V。一般，取值为3.3V。②中DAC_OUTx表示DAC输出通道，对应引脚是PA4或者PA5。
5.数据的写入
在使用 DAC 时，不能直接对上述 DORx 寄存器写入数据，任何输出到 DAC 通道 x 的数据都必须写入到 DHRx 寄存器中（其中包含 DHR8RxDHR12Lx 等，根据数据对齐方向和分辨率的情况写入到对应的寄存器中）。数据被写入到 DHRx 寄存器后，DAC 会根据触发配置进行处理，若使用硬件触发，则
DHRx 中的数据会在 3 个 APB1 时钟周期后传输至 DORx，DORx 随之输出相应的模拟电压到输出通道；若 DAC 设置为外部事件触发，可以使用定时器（TIMx_TRGO）、EXTI_9信号或软件触发（SWTRIGx）这几种方式控制数据 DAC 转换的时机。
二、DAC相关寄存器
1.DAC控制寄存器（DAC_CR）

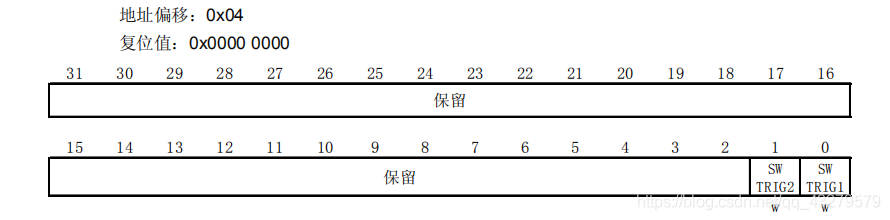

2.DAC软件触发寄存器（DAC_SWTRIGR）
3.DAC通道 1 的 12 位右对齐数据保持寄存器（DAC_DHR12R1）
4. DAC通道 1 的 12 位左对齐数据保持寄存器（DAC_DHR12L1）
5.DAC通道 1 的 8 位右对齐数据保持寄存器（DAC_DHR8R1）
6.DAC通道 1 数据输出寄存器（DAC_DOR1）
更多详细内容，请参考STM32中文手册进行了解
三、使用DAC输出周期2khz的正弦波
1.使用Audition输出一个周期2khz的正弦波
①选择文件-》新建-》音频文件
②设置相关采用频率
③选择生成-》音调
④设置相关频率
⑤导出为wav文件，选择文件-》导出-》文件
2.使用UltraEdit得到相关数据
①用该软件打开刚才保存的wav文件
②CTRL+A，接着鼠标右键，选择 十六进制复制选定视图，将内容粘贴到一个新建文件中
③在新建文件中，CTRL+A，接着鼠标右键，选择范围输入起始的行号和列号，确定就选中了整个我们需要的内容
3.使用notepad++添加相关内容
下载地址：
https://notepad-plus.en.softonic.com/
①打开该软件后，将上面选中的内容复制粘贴到该软件中（在上面软件中，右键选择复制）
②在需要添加内容的位置，alt+c
4.添加数据
①打开野火提供的样例程序——DAC输出正弦波
②将对应上面内容复制到存放正弦波数据的位置
③编译烧录
④使用示波器观察得到的波形
采用Audition生成的正弦波的数据，并没有的到想要的波形，最后使用野火官方给出的python脚本实现采点输出。
波形如下
四、使用DAC输出数字音频歌曲数据转换为模拟音频波形输出
1.使用Audition截取一段喜欢的音乐
①选择文件-》打开，找到对应的音乐
②选中一段，然后右键，选择存储选区，接着更改采用类型
2.使用UltraEdit得到相关数据
方法跟上面一样
3.使用notepad++添加相关内容
方法跟上面一样
4.添加数据
①打开野火提供的样例程序——DAC输出正弦波
②将对应上面内容复制到存放正弦波数据的位置
③编译烧录
④使用示波器观察得到的波形
五、小结
通过Au的方式生成正弦波，得到的数据是16位的，转成12位后，仍旧不能够输出很规整的正弦波。弄了好久都没有实现正弦波的输出，最终，采用采点的方式实现。
一、DAC的介绍
1.DAC（数字/模拟转换模块）
把输入的数字编码，转换成对应的模拟电压输出。
2.ADC（模拟/数字转换模块）
把输入的模拟信号，转换成对应的数字信号。
主要对DAC进行介绍
3.DAC的特点
2个DAC转换器
8位或12位单调输出
12位模式下数据的左对齐或者右对齐
同步更新功能
噪声波形生成
三角波形生成
双DAC通道同时或者分别转换
每个通道都有DMA功能
4.DAC模块功能框图
①中表示的是DAC模块模拟部分的供电和DAC模块的参考电压 ，STM32 的 DAC 规定了它的参考电压 输入范围为 2.4——3.3V。一般，取值为3.3V。②中DAC_OUTx表示DAC输出通道，对应引脚是PA4或者PA5。
5.数据的写入
在使用 DAC 时，不能直接对上述 DORx 寄存器写入数据，任何输出到 DAC 通道 x 的数据都必须写入到 DHRx 寄存器中（其中包含 DHR8RxDHR12Lx 等，根据数据对齐方向和分辨率的情况写入到对应的寄存器中）。数据被写入到 DHRx 寄存器后，DAC 会根据触发配置进行处理，若使用硬件触发，则
DHRx 中的数据会在 3 个 APB1 时钟周期后传输至 DORx，DORx 随之输出相应的模拟电压到输出通道；若 DAC 设置为外部事件触发，可以使用定时器（TIMx_TRGO）、EXTI_9信号或软件触发（SWTRIGx）这几种方式控制数据 DAC 转换的时机。
二、DAC相关寄存器
1.DAC控制寄存器（DAC_CR）
2.DAC软件触发寄存器（DAC_SWTRIGR）
3.DAC通道 1 的 12 位右对齐数据保持寄存器（DAC_DHR12R1）
4. DAC通道 1 的 12 位左对齐数据保持寄存器（DAC_DHR12L1）
5.DAC通道 1 的 8 位右对齐数据保持寄存器（DAC_DHR8R1）
6.DAC通道 1 数据输出寄存器（DAC_DOR1）
更多详细内容，请参考STM32中文手册进行了解
三、使用DAC输出周期2khz的正弦波
1.使用Audition输出一个周期2khz的正弦波
①选择文件-》新建-》音频文件
②设置相关采用频率
③选择生成-》音调
④设置相关频率
⑤导出为wav文件，选择文件-》导出-》文件
2.使用UltraEdit得到相关数据
①用该软件打开刚才保存的wav文件
②CTRL+A，接着鼠标右键，选择 十六进制复制选定视图，将内容粘贴到一个新建文件中
③在新建文件中，CTRL+A，接着鼠标右键，选择范围输入起始的行号和列号，确定就选中了整个我们需要的内容
3.使用notepad++添加相关内容
下载地址：
https://notepad-plus.en.softonic.com/
①打开该软件后，将上面选中的内容复制粘贴到该软件中（在上面软件中，右键选择复制）
②在需要添加内容的位置，alt+c
4.添加数据
①打开野火提供的样例程序——DAC输出正弦波
②将对应上面内容复制到存放正弦波数据的位置
③编译烧录
④使用示波器观察得到的波形
采用Audition生成的正弦波的数据，并没有的到想要的波形，最后使用野火官方给出的python脚本实现采点输出。
波形如下
四、使用DAC输出数字音频歌曲数据转换为模拟音频波形输出
1.使用Audition截取一段喜欢的音乐
①选择文件-》打开，找到对应的音乐
②选中一段，然后右键，选择存储选区，接着更改采用类型
2.使用UltraEdit得到相关数据
方法跟上面一样
3.使用notepad++添加相关内容
方法跟上面一样
4.添加数据
①打开野火提供的样例程序——DAC输出正弦波
②将对应上面内容复制到存放正弦波数据的位置
③编译烧录
④使用示波器观察得到的波形
五、小结
通过Au的方式生成正弦波，得到的数据是16位的，转成12位后，仍旧不能够输出很规整的正弦波。弄了好久都没有实现正弦波的输出，最终，采用采点的方式实现。
