怎么实现基于STM32的DAC实现音频波形的输出？

一、DAC相关

1. DAC简介

DAC数模转换器，又称D/A转换器，，它是把数字量转变成模拟的器件。D/A转换器基本上由4个部分组成，即权电阻网络、运算放大器、基准电源和模拟开关。模数转换器中一般都要用到数模转换器，模数转换器即A/D转换器，简称ADC，它是把连续的模拟信号转变为离散的数字信号的器件。
2. DAC的构成与特点

DAC主要由数字寄存器、模拟电子开关、位权网络、求和运算放大器和基准电压源（或恒流源）组成。用存于数字寄存器的数字量的各位数码，分别控制对应位的模拟电子开关，使数码为1的位在位权网络上产生与其位权成正比的电流值，再由运算放大器对各电流值求和，并转换成电压值 。
根据位权网络的不同，可以构成不同类型的DAC，如权电阻网络DAC、R–2R倒T形电阻网络DAC和单值电流型网络DAC等。权电阻网络DAC的转换精度取决于基准电压VREF，以及模拟电子开关、运算放大器和各权电阻值的精度。它的缺点是各权电阻的阻值都不相同，位数多时，其阻值相差甚远，这给保证精度带来很大困难，特别是对于集成电路的制作很不利，因此在集成的DAC中很少单独使用该电路。
它由若干个相同的R、2R网络节组成，每节对应于一个输入位。节与节之间串接成倒T形网络。R–2R倒T形电阻网络DAC是工作速度较快、应用较多的一种。和权电阻网络比较，由于它只有R、2R两种阻值，从而克服了权电阻阻值多，且阻值差别大的缺点 。
电流型DAC则是将恒流源切换到电阻网络中，恒流源内阻极大，相当于开路，所以连同电子开关在内，对它的转换精度影响都比较小，又因电子开关大多采用非饱和型的ECL开关电路，使这种DAC可以实现高速转换，转换精度较高 。
3. DAC功能剖析






参考电压
与 ADC 外设类似，DAC 也使用 VREF+引脚作为参考电压，在设计原理图的时候一般把VSSA接地，把 VREF+和 VDDA 接 3.3V，可得到 DAC 的输出电压范围为：0~3.3V。如果想让输出的电压范围变宽，可以在外部加一个电压调理电路，把 0~3.3V 的 DAC输出抬升到特定的范围即可。
数模转换及输出通道
框图中的―数字至模拟转换器 x‖是核心部件，整个 DAC 外设都围绕它而展开。它以左边的 VREF+作为参考电源，以 DAC 的数据寄存器“DORx”的数字编码作为输入，经过它转换得的模拟信号由右侧的“DAC_OUTx”通道输出。其中各个部件中的―x‖是指设备的标号，在 STM32 中具有 2 个这样的 DAC 部件，每个 DAC 有 1 个对应的输出通道连接到特定的引脚，即：PA4-通道 1，PA5-通道 2，为避免干扰，使用 DAC 功能时，DAC 通道引脚需要被配置成模拟输入功能（AIN）。
触发源及 DHRx 寄存器
在使用 DAC 时，不能直接对上述 DORx 寄存器写入数据，何输出到 DAC 通道 x 的数据都必须写入到 DHRx 寄存器中（其中包含 DHR8RxDHR12Lx 等，根据数据对齐方向和分辨率的情况写入到对应的寄存器中）。数据被写入到 DHRx 寄存器后，DAC 会根据触发配置进行处理，若使用硬件触发，则DHRx 中的数据会在 3 个APB1 时钟周期后传输至 DORx，DORx 随之输出相应的模拟电压到输出通道；若 DAC 设置为外部事件触发，可以使用定时器（TIMx_TRGO）、EXTI_9信号或软件触发（SWTRIGx）这几种方式控制数据 DAC 转换的时机，例如使用定时器触发，配合不同时刻的 DHRx 数据，可实现 DAC 输出正弦波的功能。
二、输出一个周期2khz的正弦波

  本实验是利用DAC功能输出一个正弦波，同样本实验涉及到的源码仍然以官方提供为基础，野火官方提供了有关DAC输出正弦波的代码，可以以此分析修改。

1.DAC输出正弦波原理

这里主要叙述软件设计部分，为了使工程更加有条理，我们把 DAC 控制相关的代码独立分开存储，方便以后移植。这里主要将输出正弦波的第一步：计算获取正弦波数据表。

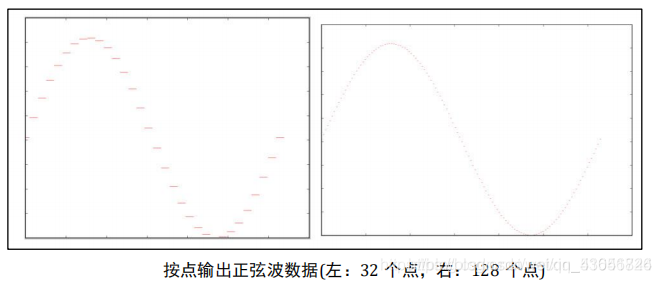

要输出正弦波，实质是要控制 DAC 以 v=sin(t)的正弦函数关系输出电压，其中 v 为电压输出，t 为时间。而由于模拟信号连续而数字信号是离散的，所以使用 DAC 产生正弦波时，只能按一定时间间隔输出正弦曲线上的点，在该时间段内输出相同的电压值，若缩短时间间隔，提高单个周期内的输出点数，可以得到逼近连续正弦波的图形，如图，若在外部电路加上适当的电容滤波，可得到更完美的图形。





由于正弦曲线是周期函数，所以只需要得到单个周期内的数据后按周期重复即可，而单个周期内取样输出的点数又是有限的，所以为了得到呈 v=sin(t)函数关系电压值的数据通常不会实时计算获取，而是预先计算好函数单个周期内的电压数据表，并且转化成以 DAC寄存器表示的值。 如 sin 函数值的范围为[-1: +1]，而 STM32 的 DAC 输出电压范围为[0~3.3]V，按 12 位DAC 分辨率表示的方法，可写入寄存器的最大值为 2^12 = 4096，即范围为[0:4096]。所以，实际输出时，会进行如下处理：
抬升 sin 函数的输出为正值：v = sin(t)+1 ，此时，v 的输出范围为[0:2]；
扩展输出至 DAC 的全电压范围: v = 3.3*(sin(t)+1)/2 ，此时，v 的输出范围为[0:3.3]， 正是 DAC 的电压输出范围，扩展至全电压范围可以充分利用 DAC 的分辨率；
把电压值以 DAC 寄存器的形式表示：Reg_val = 212/3.3 * v = 211*(sin(t)+1)，此时，存储到 DAC 寄存器的值范围为[0:4096]；
实践证明，在 sin(t)的单个周期内，取 32 个点进行电压输出已经能较好地还原正弦波形，所以在 t∈[0:2π]区间内等间距根据上述 Reg_val 公式运算得到 32 个寄存器值，即可得到正弦波表；
控制 DAC 输出时，每隔一段相同的时间从上述正弦波表中取出一个新数据进行输出，
即可输出正弦波。改变间隔时间的单位长度，可以改变正弦波曲线的周期。
为方便起见，我们使用了 Python 和 Matlab 脚本制作正弦波表，脚本的代码存储在本
工程的目录下，感兴趣可以打开文件查看，以下列出 Python 脚本代码，
Python 脚本的实现原理就是前面介绍的正弦波数据表的制作过程，运行后，该脚本把
得到的正弦波表数据输出到目录下的 py_dac_sinWav.c 文件中，并且根 据取样点描绘出示意图。
实验过程

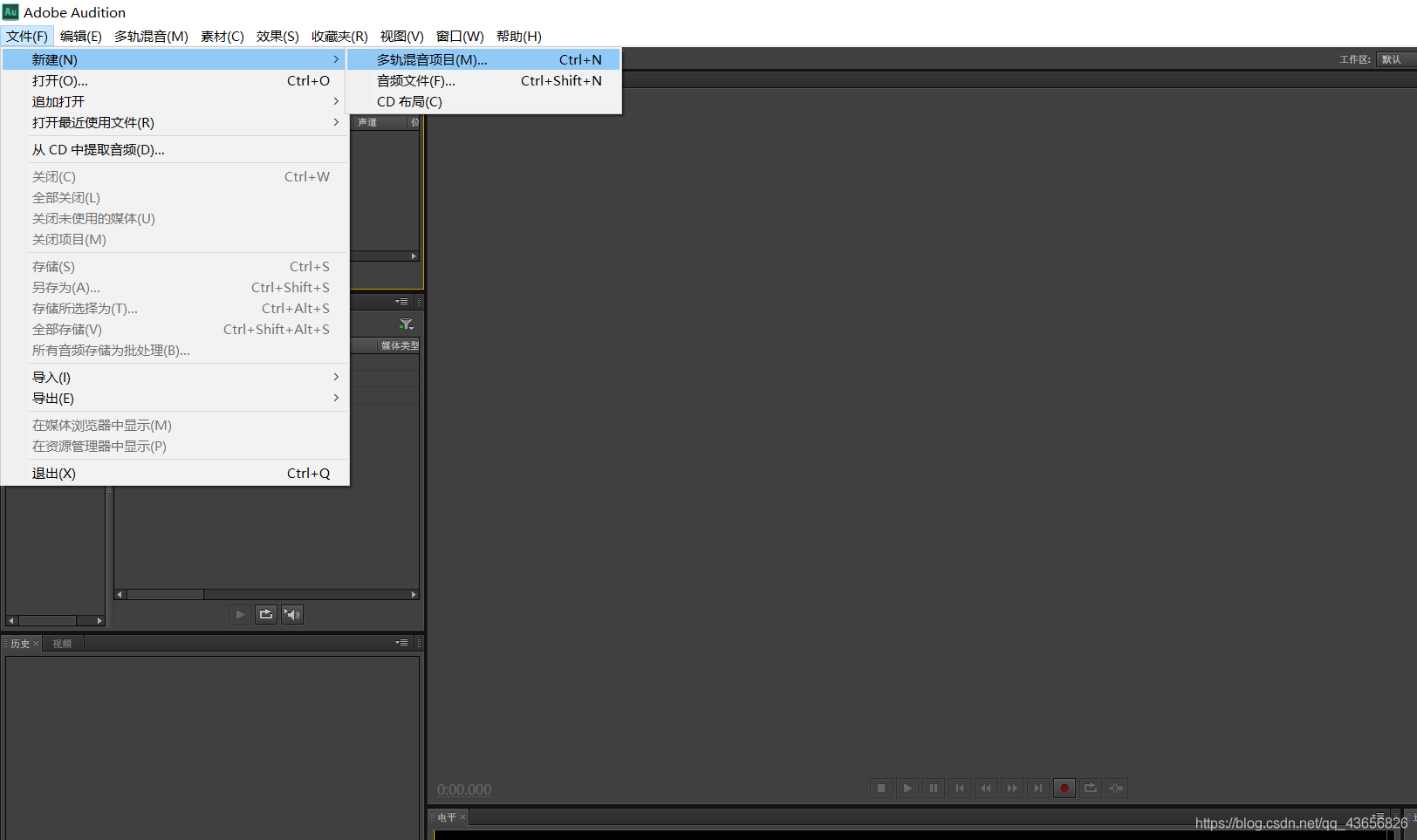

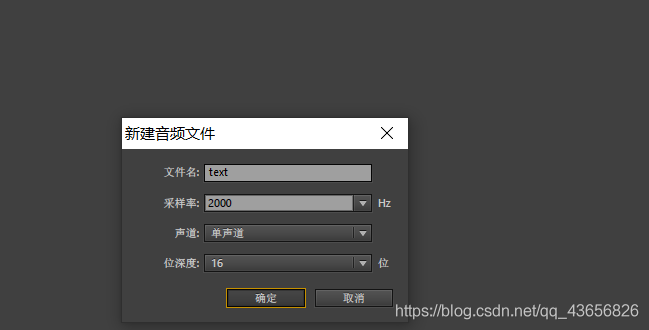

打开Audition软件，然后选择文件-新建-音频文件





调节相关参数

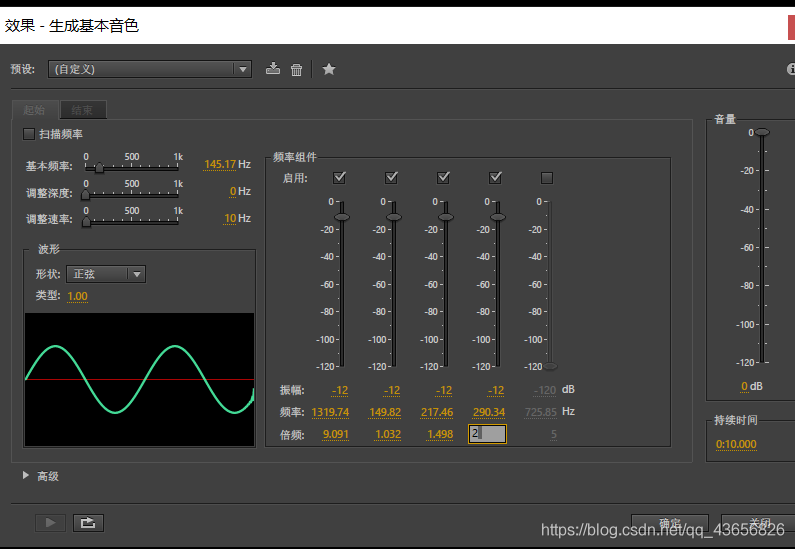

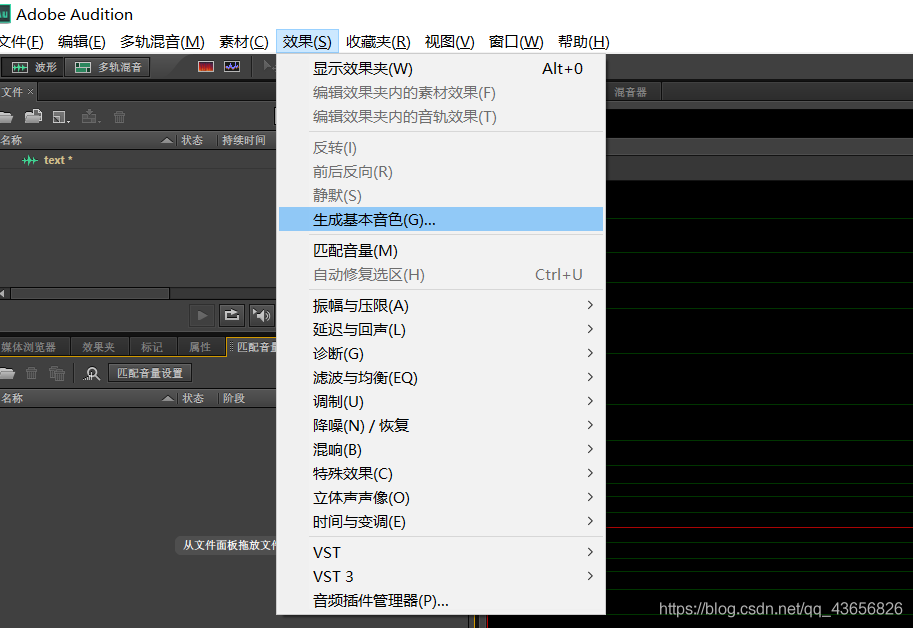

选择效果-生成基本音色





调节相关参数然后最后点击确定

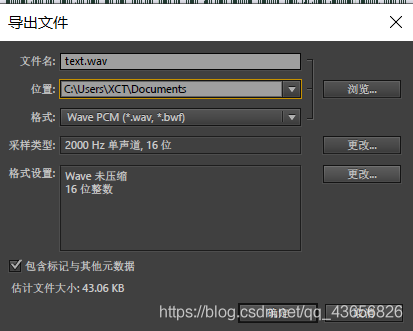

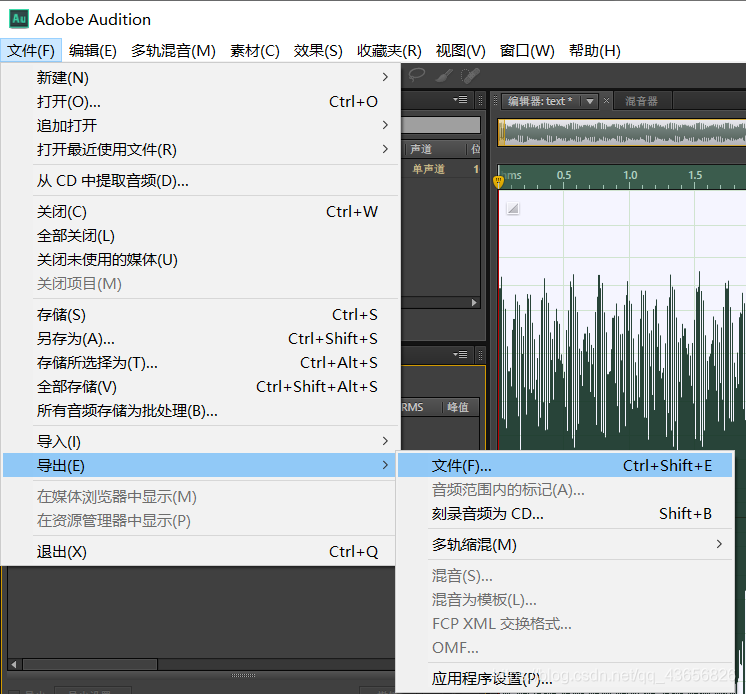

导出为wav文件，选择文件–导出-文件





点击确定




使用UltraEdit
Ultraedit下载激活链接：链接
打开Ultraedit，然后打开刚才保存的wav文件

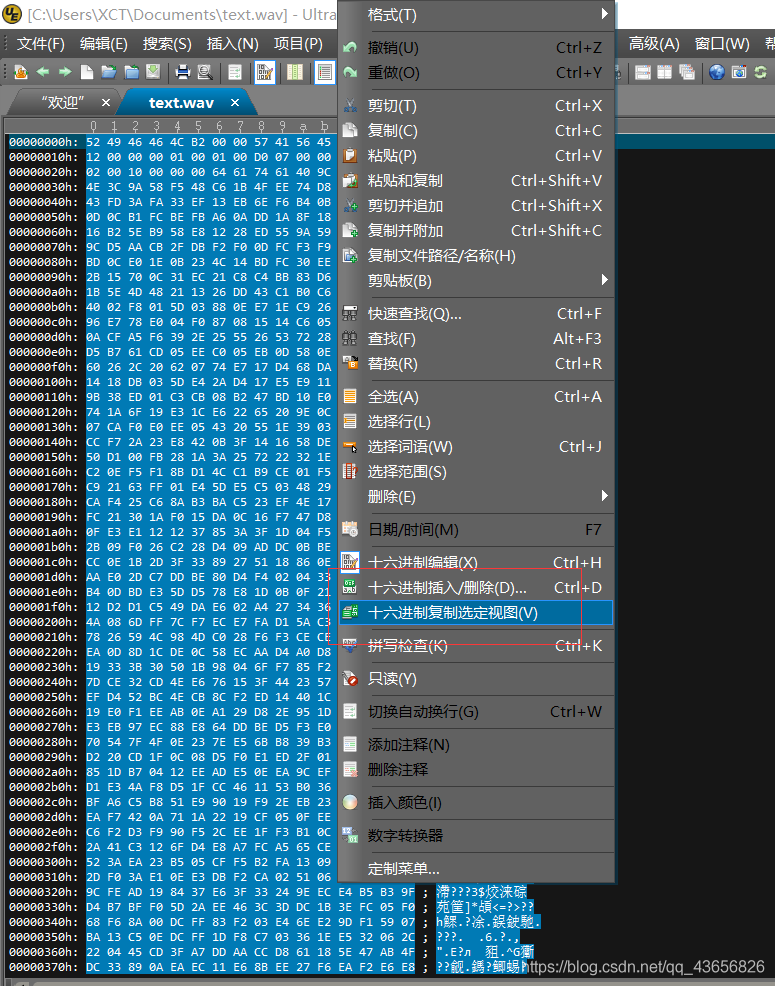

CTRL+A，然后右击选择十六进制复制选定视图，将内容粘贴到一个新建文件夹中

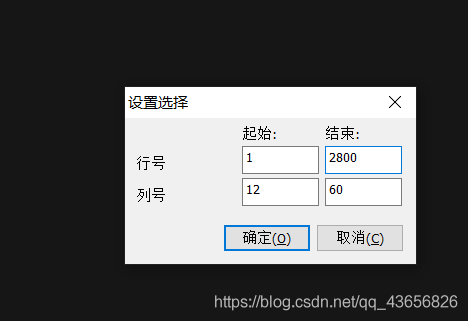

在新建文件夹中，按CTRL+A接着鼠标右击选择范围输入起始号和列号，确定就选择了我们需要的内容





使用notepad+++添加相关内容
下载notepad：

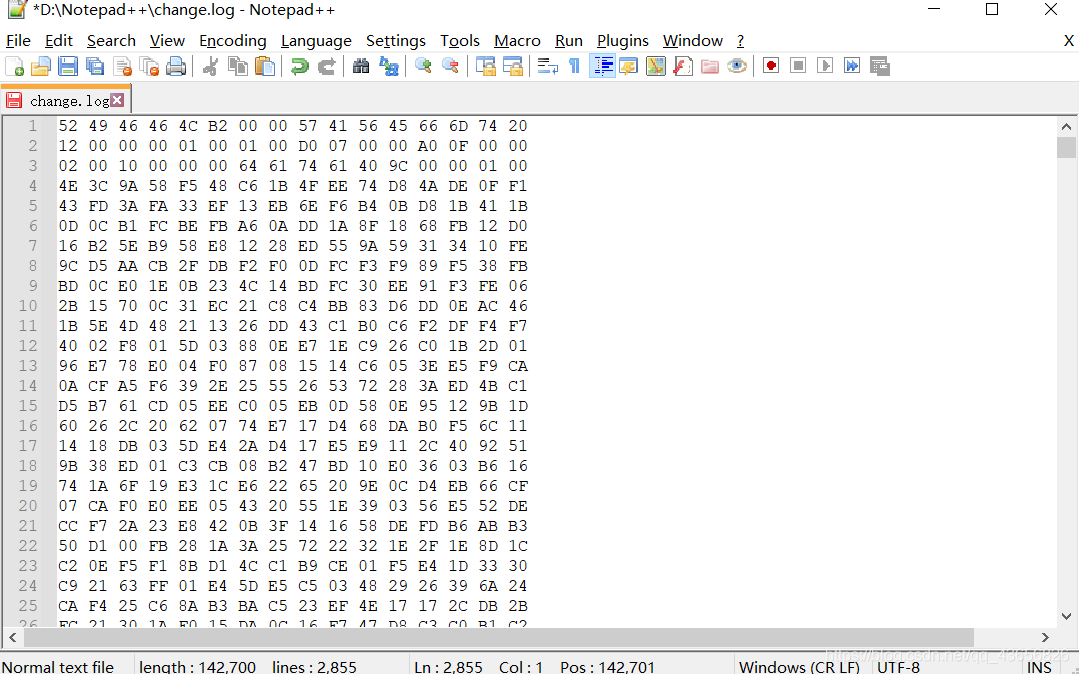

打开该软件，将刚才复制的内容粘贴到这里面

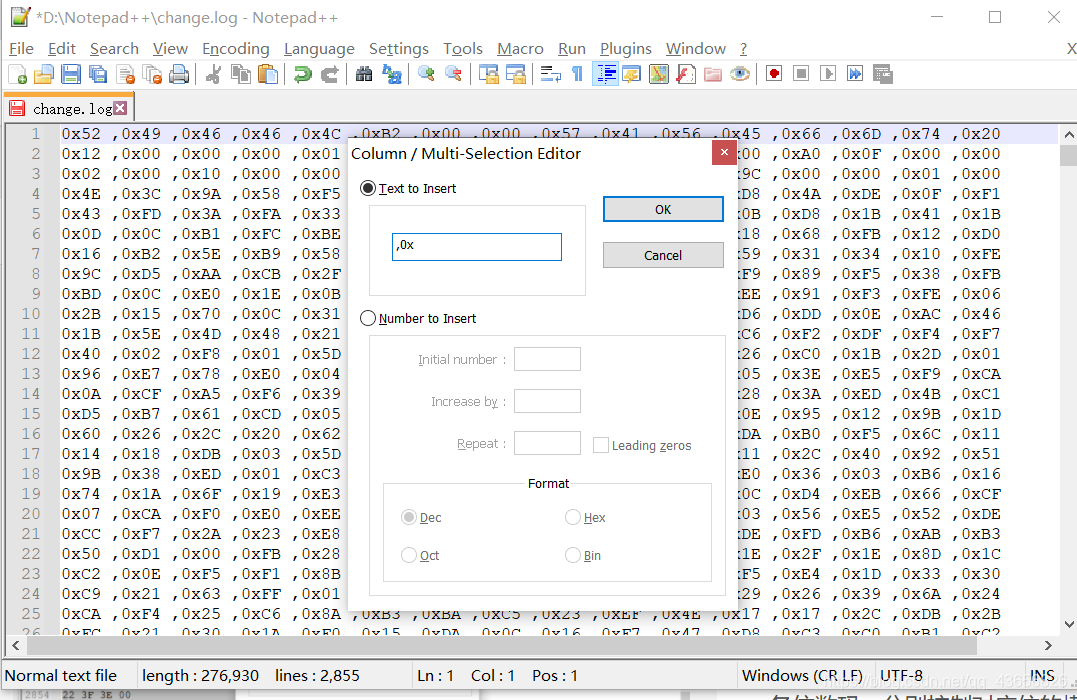

在需要添加内容的地方，alt+c





将编译生成的文件烧录到板子里，将板子PA4或者PA5端连接示波器，打开示波器就如图：
