怎样使用STM32CubeMX来产生一个初始的BSP呢

概述

STM32的开发环境并不唯一。
如果你习惯KEIL开发环境，可以用KEIL环境来开发，虽然代码编辑不太方便，但调试跟踪非常方便。
如果你更熟悉gcc/makefile，则可以自己写makefile来搭建自己的脚本编译环境。
代码编辑器个人还是推荐SourceInsight或者VSCode效率更高。

STM32Cube套装

我们要使用的不是上面两个，而是用ST官方维护和推荐的开发工具包：STM32Cube
这套工具包含了：

• STM32CubeMX 这个工具用来根据项目配置产生初始BSP

• STM32CubeIDE 这个工具可以依据STM32CubeMX产生的配置文件生成IDE项目

• STM32CubeProgrammer 这个工具可以用来通过串口/SPI/USB等下载程序到MCU中

• 其他 第三方软件包等



统一协调，最重要的是：免费

使用STM32CubeMX创建配置实例

下面我们依据目前的主板硬件设计，用STM32CubeMX来产生一个初始的BSP。

创建项目

安装STM32CubeMX后即可运行它。
选择New Project中的Start My project from MCU即可开始:

如果你是用的ST官方提供的开发板则可以选择Start My project from ST Board.

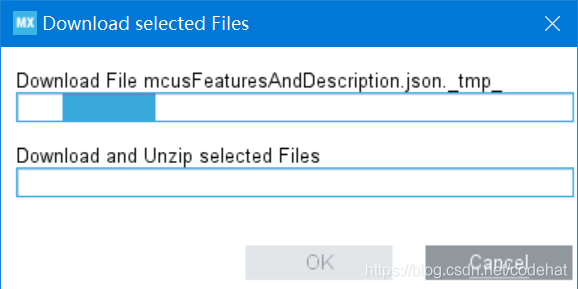

然后这个程序可能会联网下载一些内容：


等待完成即可，如果以前下载过了，可以直接Cancel跳过。

选择MCU或主板型号

选择对应的MCU，此处根据我们的主板，选择STM32F103C8：

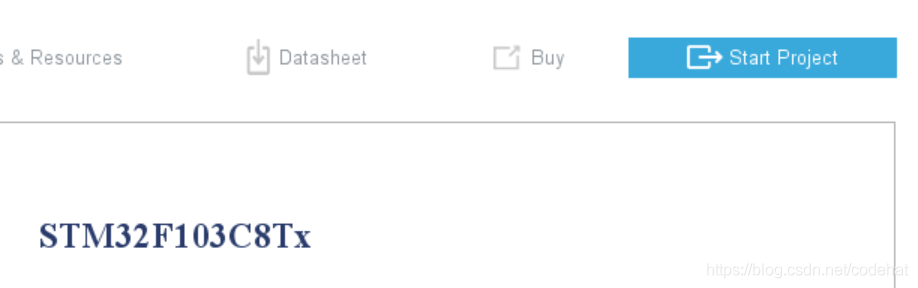

然后依据主板的设置，我们将Perpheral中的SPI数量设置为1，Timer数量设置为2，USART数量设置为1，然后点击右侧的Start Project按钮：

配置引脚及系统选项

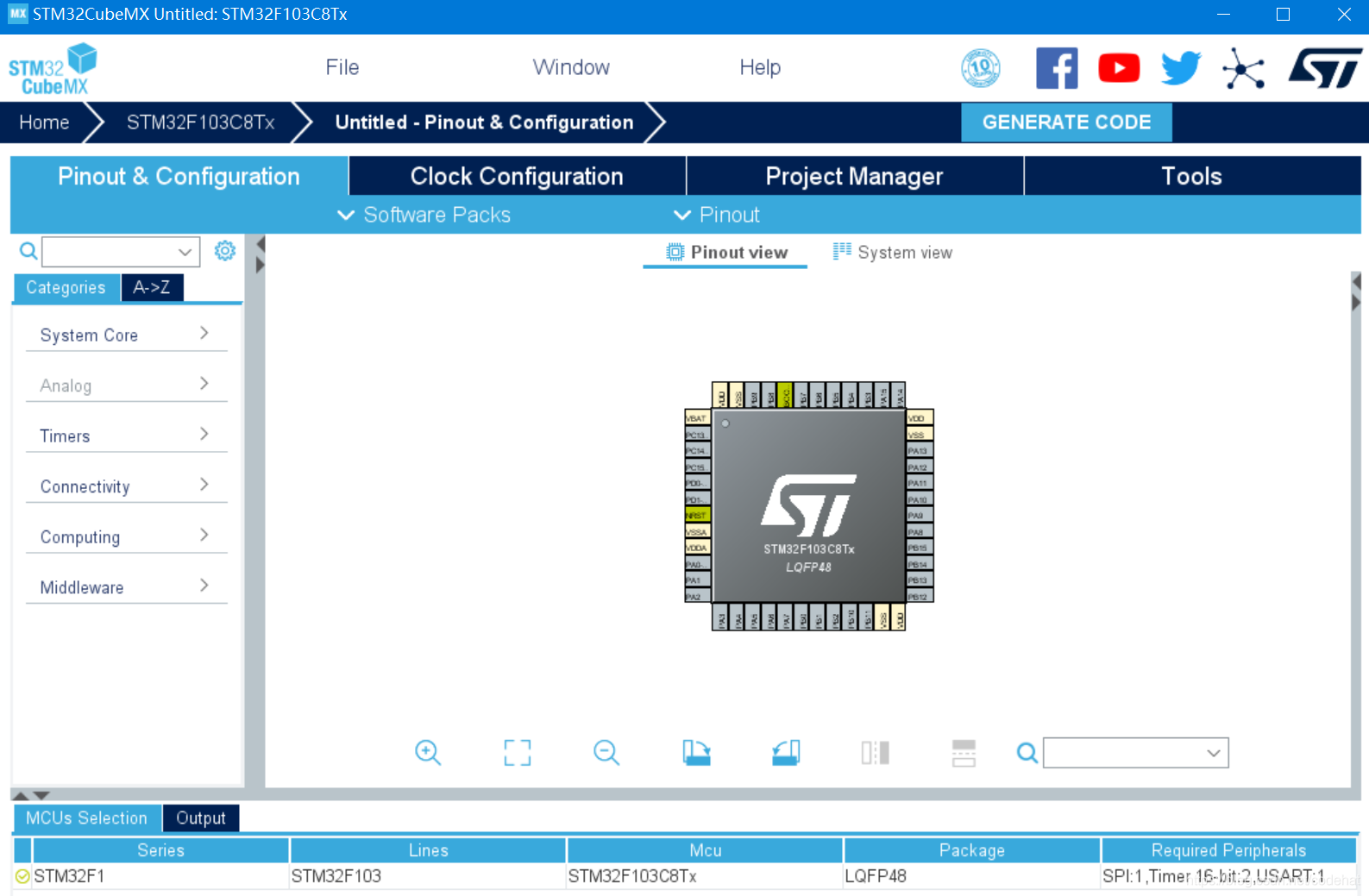

然后会进入到引脚配置界面了：

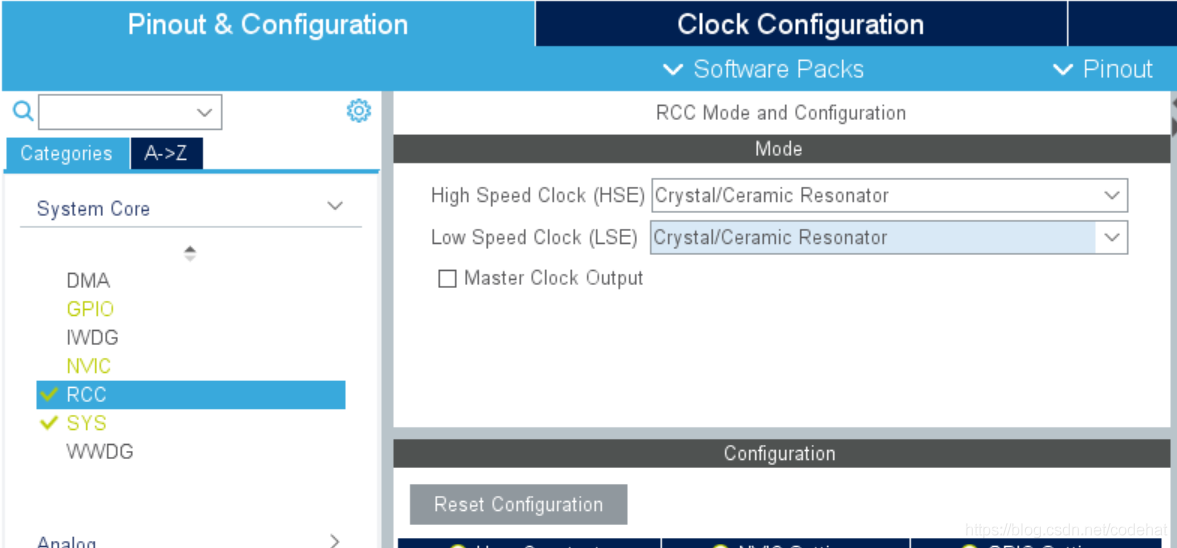

我们的主板有外部的8MHz晶振及32K的晶振，所以在System Core类里面的RCC中需要配置时钟为HSE和LSE为外部晶振：

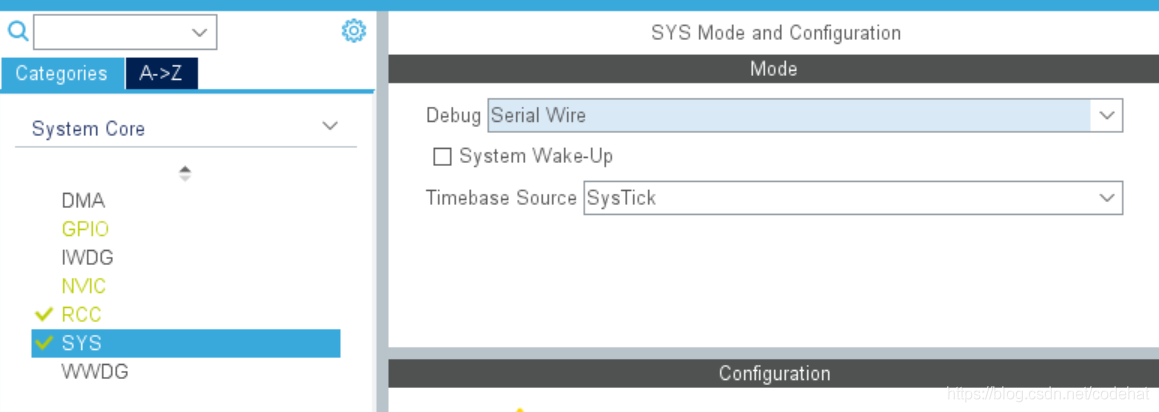

我们有JLINK调试器，所以需要在 SYS里面将DEBUG支持开起来，默认是不开的使用调试器会报错，当然，如果不用调试器，可以不开：

SPI2我们准备接SPI接口的LCD屏，所以配置成单发送的模式：


USART1我们需要用来输出日志，配置成不带流控的普通异步串口即可：

配置时钟


在系统配置及引脚配置完成后，需要配置系统时钟。
在Clock Configuration页面即可完成。


蓝色的部分是可以修改的配置项，不同的MCU型号可能有些差别，在一些关键参数上，有最大值的提示，如上图中HCLK最大值就是72MHz，PCLK1最大是36MHz.
如果不是有特别省电之类的特殊要求，最好能将各个时钟配置到其最高频率以充分发挥MCU的性能。
经过配置后我们的时钟配置如下：

可以看到，System Clock的时钟源我们选择了PLLCLK，PLLCLK是通过外部8MHz晶振9倍频后得到的72MHz，所以SYSCLK是72MHz，PCLK1是36MHz，PCLK2是72MHz。

由于在系统配置里没有打开USB和RTC，所以RTC及USB相关的时钟配置是呈现灰色的。

项目配置

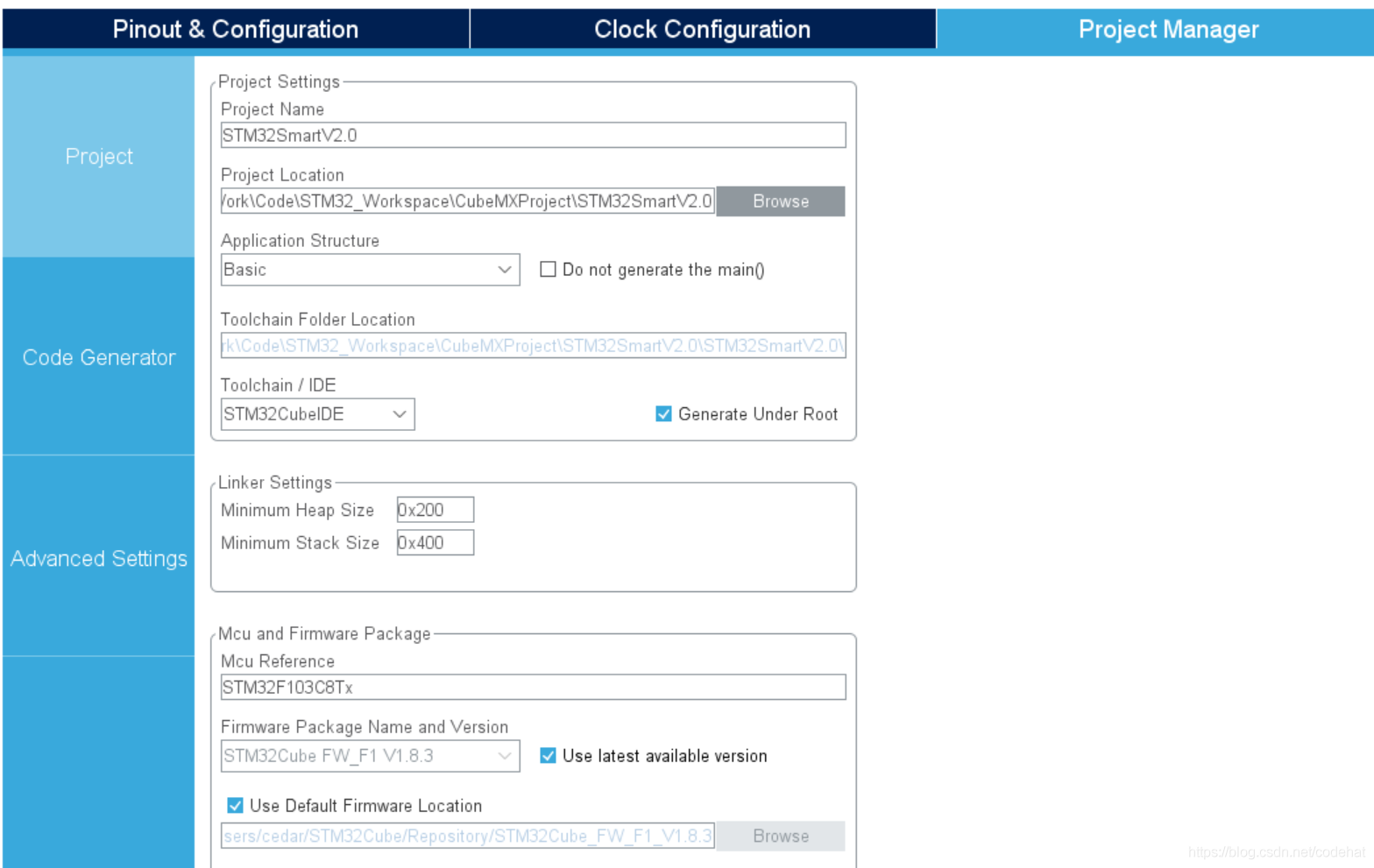

完成时钟配置后，进入Project Manager页面进行项目配置。
在Project中设置好项目名以及项目的保存路径。
在Code Generator中，ToolChain/IDE选项选择STM32CubeIDE，如果你使用自己的编译环境请选择其他。


产生项目基础BSP代码


项目配置完成后，点击右上角的GENERATE CODE按钮即可自动产生出按你要求配置好的初始代码：

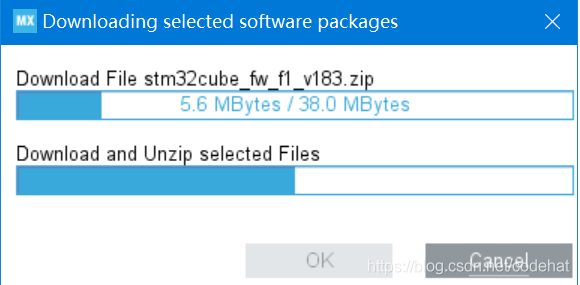

产生代码时可能需要在线下载最新的BSP文件，等待完成即可：

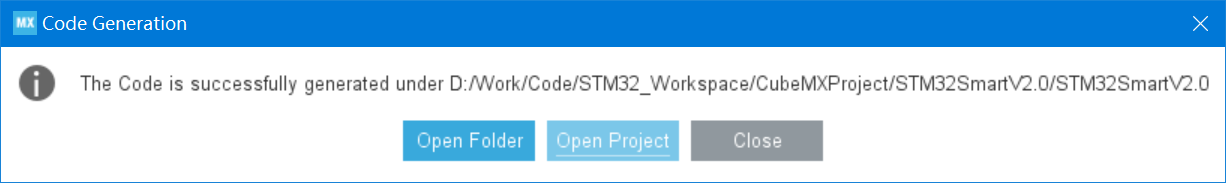

产生完成后会弹出提示：


点击Open Folder就能打开项目目录了：

这个项目实际上是由STM32CubeMX产生出来的STM32CubeIDE项目，以及可以直接由STM32CubeIDE打开了。
其中：ioc文件是STM32CubeMX使用的项目文件，cproject和.project则是STM32CubeIDE的项目文件。
