分享一个不错的STM32F1串口通讯实验

串口通讯实验–通讯的基本概念

通讯的基本概念

1、串行通讯



2、并行通讯



3、异步通讯

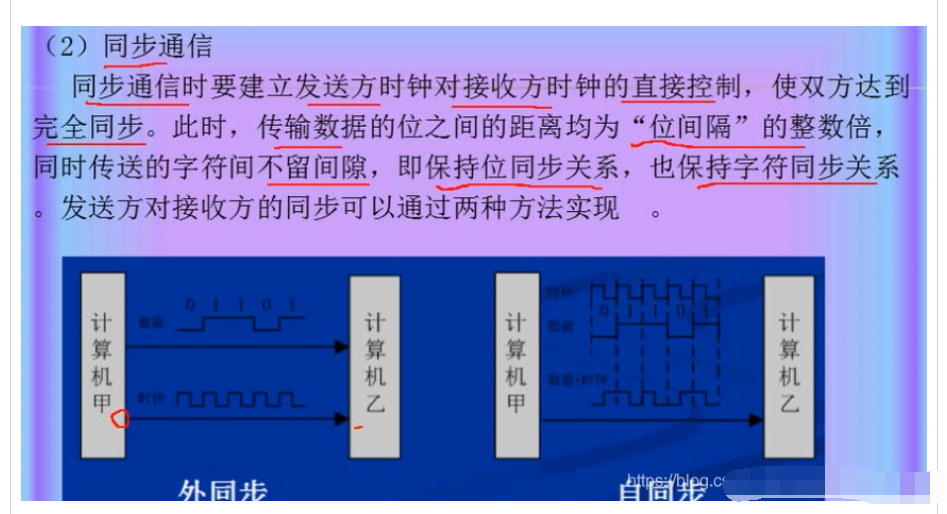

4、同步通讯



5、单工、半双工、全双工






串口通讯实验–USART介绍

串口通讯简介

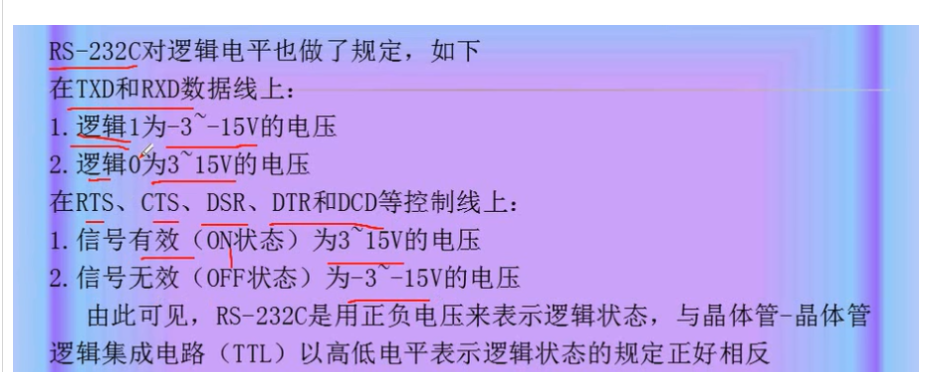

一般采用的是标准的电气标准，但是采用的协议没有标准规定，但是，我们一般都采用96N81 的标准（9600波特率， N 无校验位， 8 位数据位，1位停止位）
串口通讯一般当采用的引脚只有三个，所以 TXD RXD SGND 这三个






USART 同步异步收发器




USART的结构框图

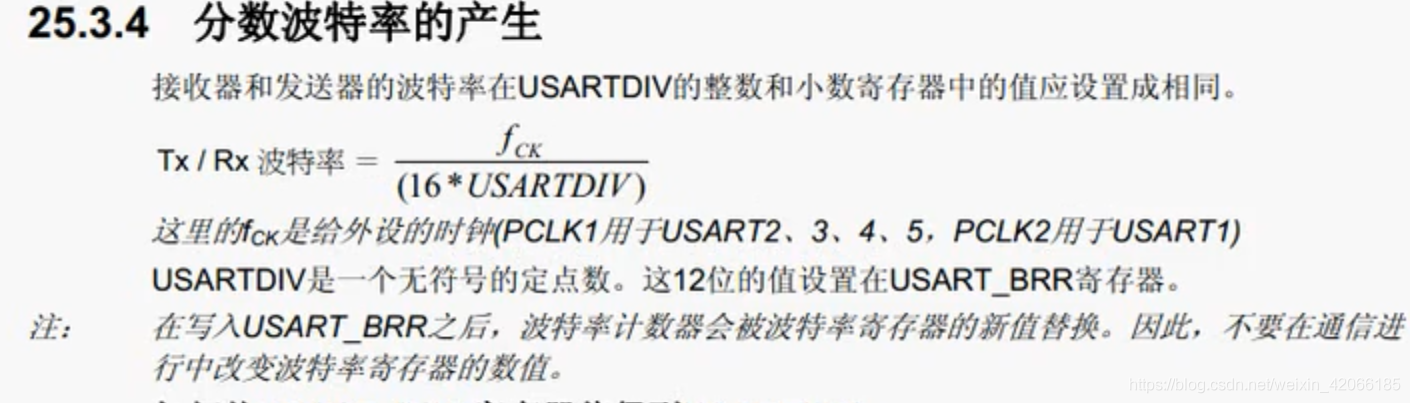

关于波特率的相关问题





串口通讯实验–USART 的配置步骤

step1 使能串口时钟概念和对应的串口引脚

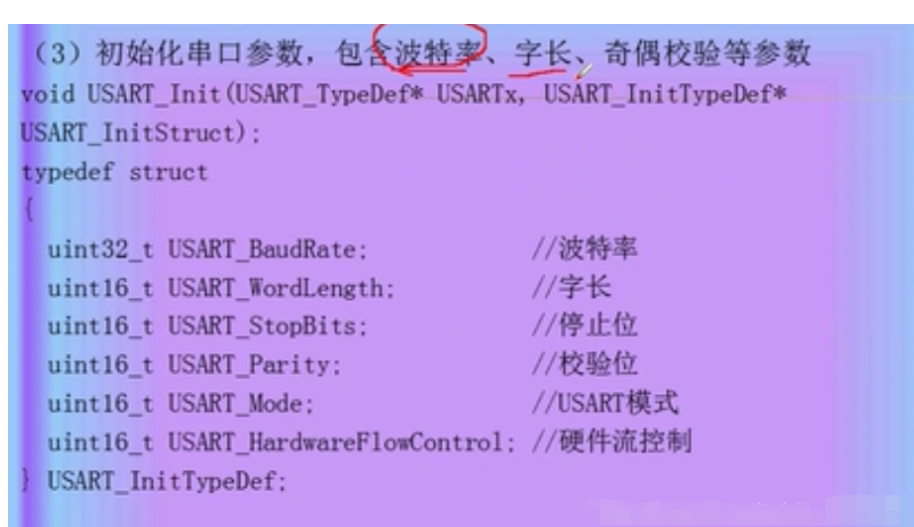

step2 初始化串口参数



停止位： 可以设置成0.5 1 1.5 2
校验位：无校验 偶校验 灯
硬件流控制：一般不采用硬件流控制
例子：



step4 使能串口和设置中断类型



step5 设置中断优先级，并且编写中断服务函数



例子：



串口实验的通信控制程序

1、基本过程




2、编写函数


step1 串口初始化函数


#include "usart.h"
/*******************************************************************************
* º¯ Êý Ãû         : usart_init
* º¯Êý¹¦ÄÜ                   : ´®¿Ú³õʼ»¯º¯Êý
* Êä    Èë         : ÎÞ
* Êä    ³ö         : ÎÞ
*******************************************************************************/
void usart_init()
{
        GPIO_InitTypeDef GPIO_InitStructure;        //ÉùÃ÷Ò»¸ö½á¹¹Ìå±äÁ¿£¬ÓÃÀ´³õʼ»¯GPIO


        USART_InitTypeDef  USART_InitStructure;          //´®¿Ú½á¹¹Ì嶨Òå


        NVIC_InitTypeDef NVIC_InitStructure;//ÖжϽ设置中断优先级

        RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);  // ʹÄܶ˿ÚʱÖÓ
        RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);  //ʹÄÜ´®¿ÚʱÖÓ
        RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);         //´ò¿ªÊ±ÖÓ

        /*  ÅäÖÃGPIOµÄģʽºÍIO¿Ú */
        GPIO_InitStructure.GPIO_Pin=GPIO_Pin_9;//TX                           //´®¿ÚÊä³öPA9
        GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
        GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AF_PP;            //¸´ÓÃÍÆÍìÊä³ö
        GPIO_Init(GPIOA,&GPIO_InitStructure);  /* ³õʼ»¯´®¿ÚÊäÈëIO */
        GPIO_InitStructure.GPIO_Pin=GPIO_Pin_10;//RX                         //´®¿ÚÊäÈëPA10
        GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IN_FLOATING;                  //Ä£ÄâÊäÈë
        GPIO_Init(GPIOA,&GPIO_InitStructure); /* ³õʼ»¯GPIO */




        USART_InitStructure.USART_BaudRate=9600;   //²¨ÌØÂÊÉèÖÃΪ9600        //²¨ÌØÂÊ 波特率
        USART_InitStructure.USART_WordLength=USART_WordLength_8b;                //Êý¾Ý³¤8λ   数据长度
        USART_InitStructure.USART_StopBits=USART_StopBits_1;                        //1λֹͣλ  停止位
        USART_InitStructure.USART_Parity=USART_Parity_No;                                //ÎÞЧÑé  校验位
        USART_InitStructure.USART_HardwareFlowControl=USART_HardwareFlowControl_None; //硬件流控制
        USART_InitStructure.USART_Mode=USART_Mode_Rx|USART_Mode_Tx;         // 发送模式和接收模式都要打开
        USART_Init(USART1,&USART_InitStructure);        //串口1 的初始化
        USART_Cmd(USART1, ENABLE);                   /* 使能USART1 */
        USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//Ê接收中断Ï
        USART_ClearFlag(USART1,USART_FLAG_TC);//清楚发送完成标志位




        /* ÉèÖÃNVIC²ÎÊý */
        NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);
        NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;            //´ò¿ªUSART1µÄÈ«¾ÖÖжÏ
        NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;          //ÇÀÕ¼ÓÅÏȼ¶Îª0
        NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;                         //ÏìÓ¦ÓÅÏȼ¶Îª0
        NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;                          //ʹÄÜ
        NVIC_Init(&NVIC_InitStructure);


}
