如何对基于stm32cubeMX的串口进行设置呢

stm32cubeMX设置

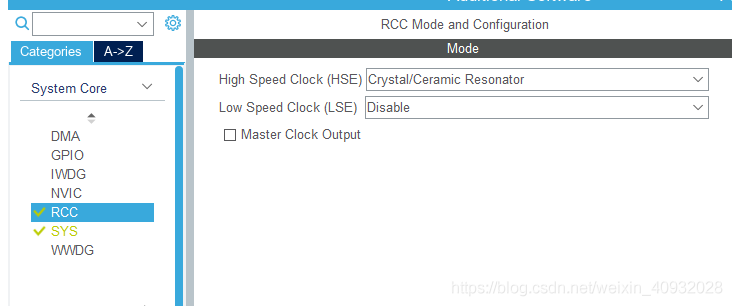

  RCC时钟配置使用外部晶振

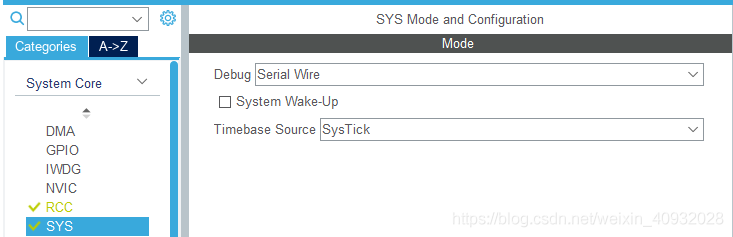

  SYS配置 “Serial Wire”

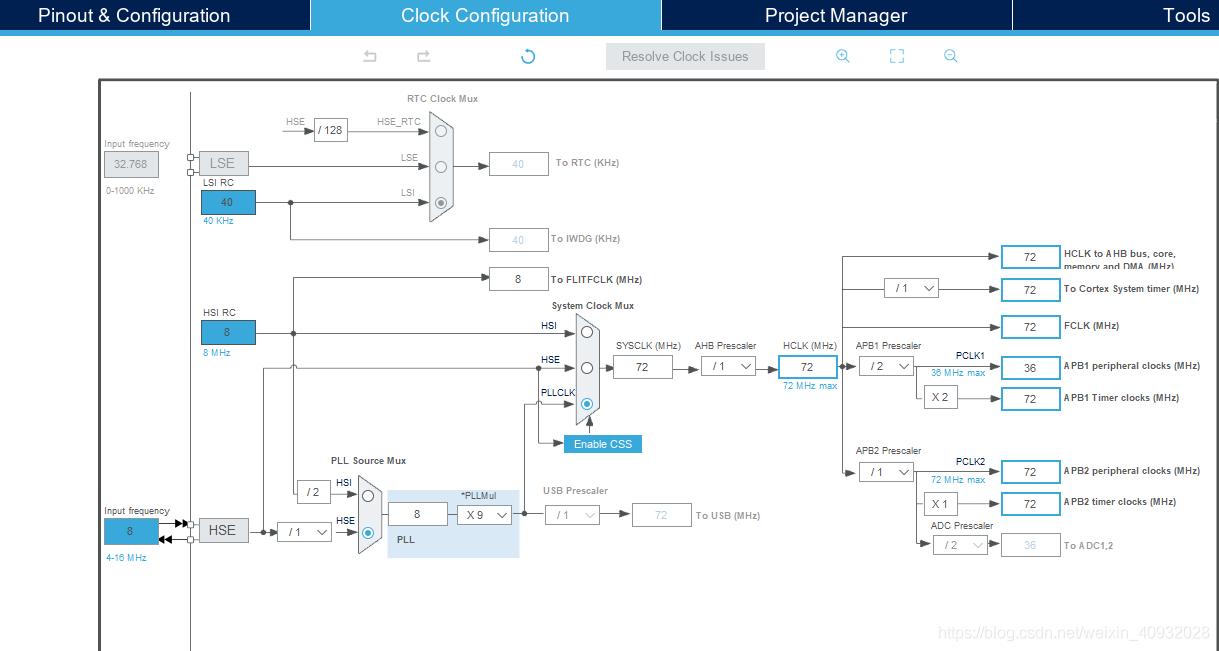

  时钟树配置

  8M晶振经过 PLL产生72M的时钟；串口1挂在APB2时钟线上，其他串口挂在APB1时钟线，二者的频率不一致，在之后的仿真中需要注意。

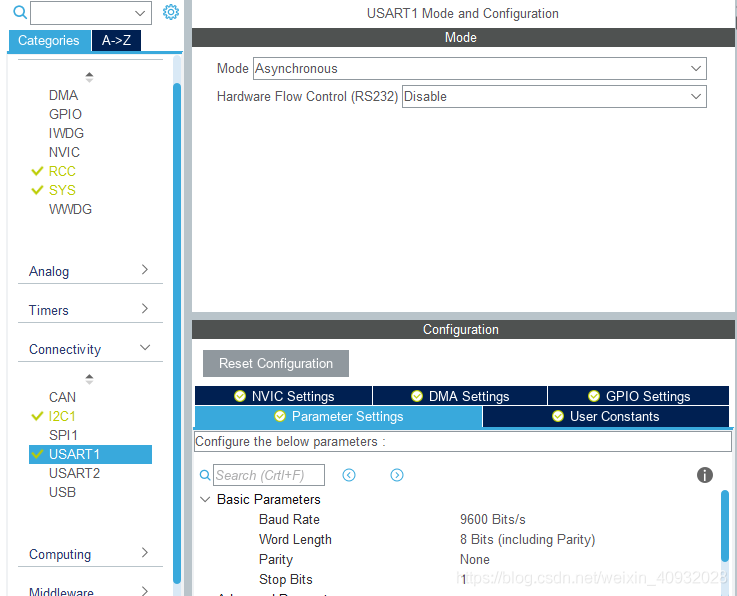

  串口配置

  波特率 9600 Baud，数据位 8bit，奇偶校验位 NULL，停止位 1bit；

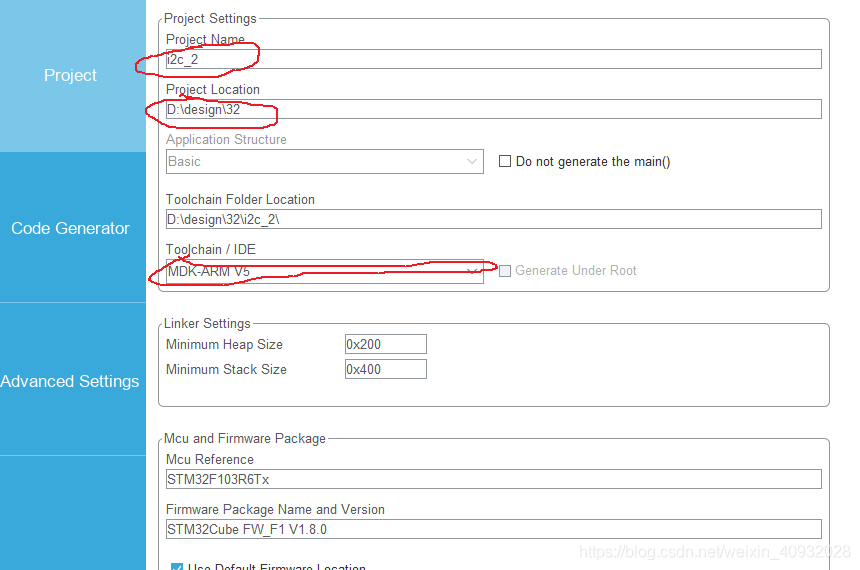

  工程设置

  project 中红圈部分是需要自己更改的部分；
Code Generator 是配置生成代码，需要可以自己设置；
Advance Setting 可以查看整个工程使用了什么功能；





点击右上角"GENERATE CODE"生成代码：





  keil程序

  在main.c中编辑以下代码；&huart1 是 串口1的句柄，不需要声明；

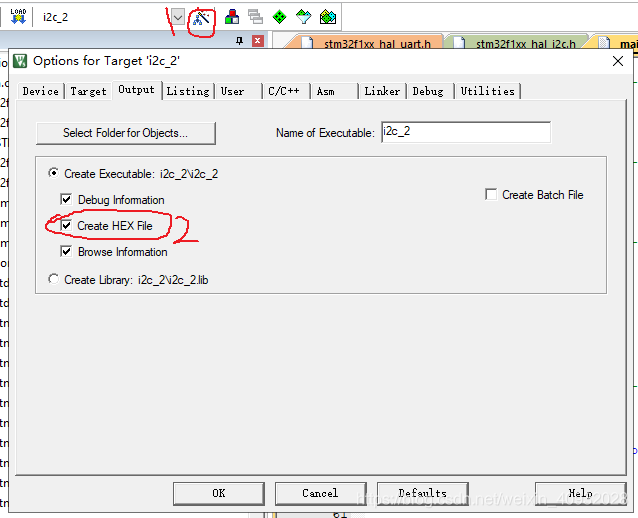

  配置

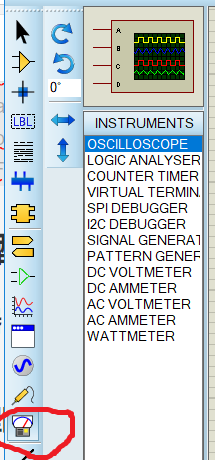

  虚拟仪器

  点击红圈圈出的标志，从上往下依次是：示波器、逻辑分析仪、计数计、虚拟终端、SPI调试器、I2C调试器、信号发生器、测试图案信号发生器（软件翻译的，没用过），直流电压表、直流电流表、交流电压表、交流电流表、电力计。在这里使用的是虚拟终端VIRTUAL TERMIN(翻译过来是虚拟终端，但是喜欢叫它串口虚拟终端)。





  器件原理图

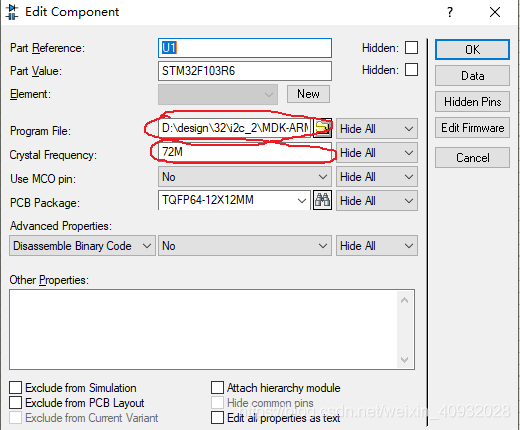

  修改MCU参数

  Program File 导入刚才生成的.h文件；
Crystal Frequency 就是对应之前 stm32cubeMX 的 RCC 时钟部分的设置，时钟设置不一致串口显示乱码或者不显示；

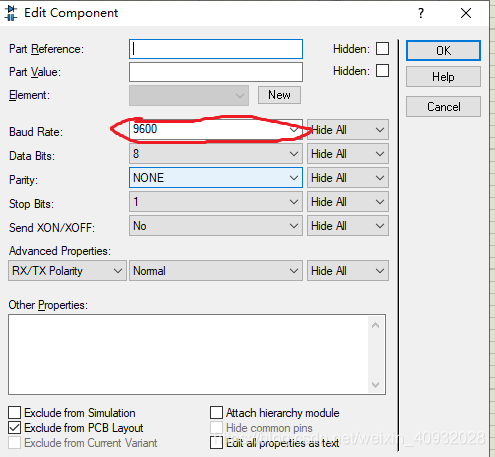

  串口虚拟终端设置

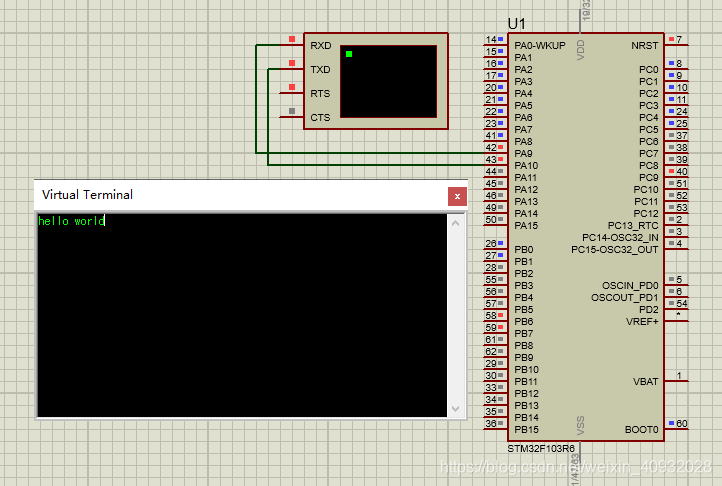

  结果

  点击protues 运行 按钮，得到运行结果；
