怎样通过串口通信去配置STM32CubeMX USART

怎样通过串口通信去配置STM32CubeMX USART？

回帖（1）

林俭幼

2021-9-28 17:38:24

1 前言
1.1 STM32CubeMX
点击图片进入 ST 官网 STM32CubeMX 介绍页面 1.2 教程介绍
STM32CubeMX 实战教程基于正点原子 STM32F1 精英板（STM32F103ZET6）平台，旨在通过对板载资源的使用将各种外设的配置方法讲述清楚。更多教程请订阅［专栏］STM32CubeMX 。
本教程是 STM32CubeMX 实战教程中的第三篇，主要通过串口通信实验，将 STM32CubeMX USART 的配置方法讲述清楚。
1.3 准备工作
系统版本：Windows 10 专业版 64 位
软件版本：STM32CubeMX V6.0.0
硬件平台：正点原子 STM32F1 精英板
编译环境：MDK_ARM V5.29
调试工具：ST-LINK/V2
串口助手：ATK-XCOM V2.6
1.4 硬件资源
本节教程使用的硬件资源分配：
2 配置项目
2.1 项目导入
将上一节的 SysTick_Test 的项目另存作为 USART_Test 的项目初始模板。
工程模板修改及项目导。这里就不重复了，项目目录如下：
2.2 USART & NVIC 配置

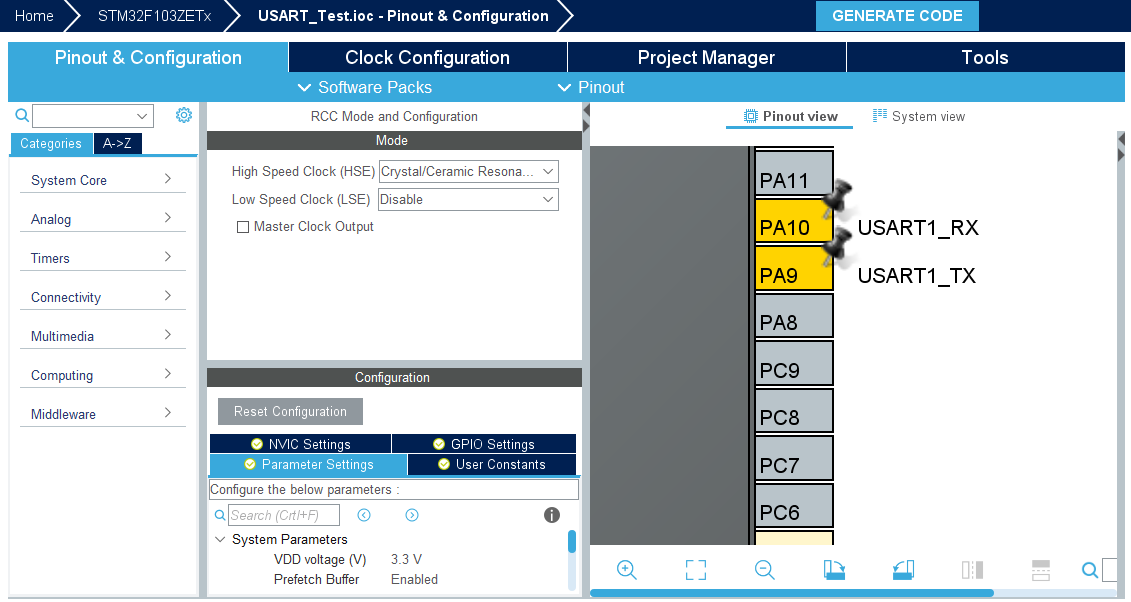

将 PA9 和 PA10 配置成 USART1_TX 和 USART1_RX；（由于没有配置 USART1，引脚会显示黄色警告）

点击 USART1，设置模式为 Asynchronous，无硬件流控制，参数为：115200，8 Bits，None，1；（配置完 USART1 后，相关引脚会显示绿色，提示引脚配置正常）

点击 NVIC，使能 USART1 中断，优先级设置为 2，0；

勾选 Generate IRQ handler 生成中断服务函数，不勾选 Call HAL handler；（由于默认不开启中断源，勾选了也没有作用）

2.3 Clock 配置
Clock 不需要配置，可直接继续使用。可参考：STM32CubeMX 实战教程：新建项目和生成 MDK_ARM 工程、STM32CubeMX 实战教程：SysTick 实验。

2.4 生成代码
点击 GENERATE CODE 生成代码。

3 代码测试
打开 MDK_ARM 工程；

main.c 文件 main 函数中，有 MX_USART1_UART_Init（）的回调函数，查看其函数源码；

值得注意的是：生成代码中开启中断，但默认不使能中断源。所以我们需要在初始化代码后配置使能一下 USART1 的中断源。
配置 USART1 Interrupt Source，在 MX_USART1_UART_Init（）函数后的用户代码区域加入配置代码；（使能 RXNE 和 IDLE 中断）

在 usart.c 文件用户代码区域加入中断回调函数及中断处理代码；（请自行在 usart.h 文件中声明相关变量和函数）

USART1_IRQ 回调函数代码如下：
在 stm32f1xx_it.c 文件 USART1_IRQHandler（）函数的用户代码区域调用中断处理函数 USART1_IRQ（）；

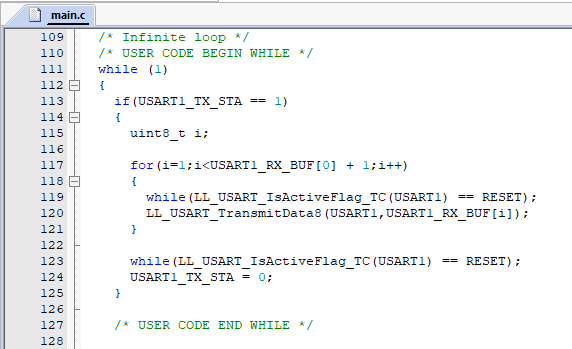

在 while 循环中加入测试代码；

编译工程；

使用 ST-LINK/V2 下载程序，按下复位按键，若按照下面操作看到正常现象，则说明程序正常运行，USART1 配置成功。
［tr］Steps操作正常现象备注［/tr］1使用 X-COM 串口助手默认配置发送任意字符串（中英文皆可）串口助手会接收到相同的字符串-
可参看下图：

4 结束
本教程由 Brendon Tan 原创发布，版权所有。该文档仅供个人学习交流使用，不得用于其他用途，禁止商用，转载或公开使用请联系作者授权。
此教程由本人独立整理，如有不当之处，欢迎指正。
该模式下，仅需 TXD 和 RXD 两个引脚即可通信，即我们常用的串口。
Synchronous - 同步模式

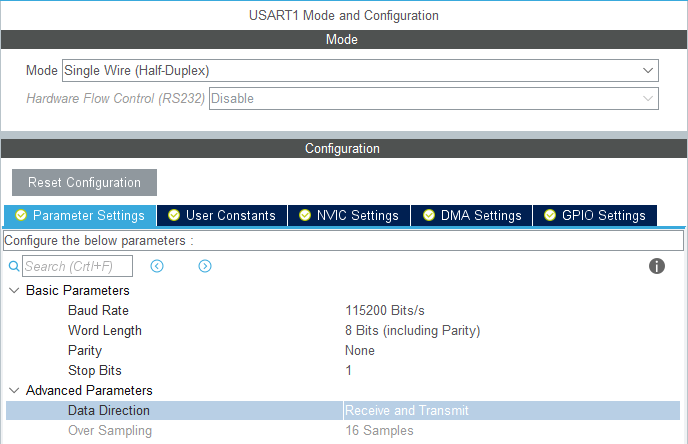

Single Wire （Half-Duplex） - 半双工单线模式

Multiprocessor Communication - 多处理器通讯模式

IrDA - 红外解码通信

LIN - 总线通信

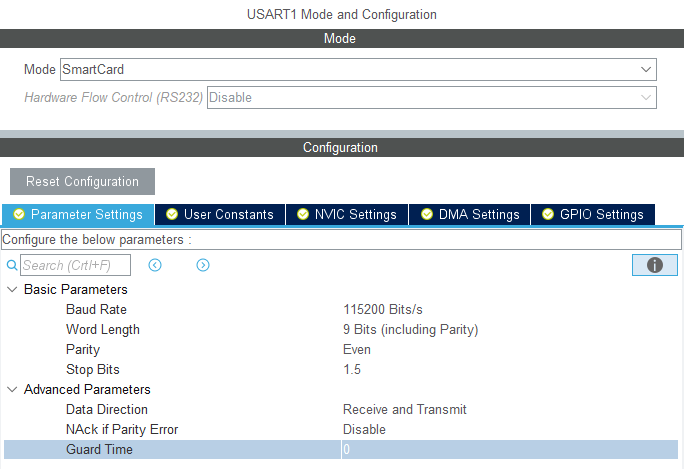

SmartCard - 智能卡模式

SmartCard with Card Clock - 带时钟智能卡模式
