求大神分享STM32时钟树原理图

  STM32的五个时钟源


• LSIRC 32KHz低速内部时钟，由内部RC振荡器产生 ，稳定性低 —》 一般作为独立看门狗时钟 ，或者 RTC时钟

• LSEOSC 32.768KHz低速外部时钟，由外接晶振产生，稳定性高

• HSEOSC 2~26MHz高速外部时钟。由外接晶振产生 （外部晶振一般都是8MHz）

• HSIRC 16MHz告诉内部时钟，由内部RC振荡器产生

• PLL锁相环倍频输出：
  主锁相环PLL产生： PLL主时钟 或者 PLL48CK
  专用锁相环PLL产生： PLLI2SCLK，这个时钟涉及音质音量，频率要求高,精确



• HSI振荡器时钟

• HSE振荡器时钟

• PLL时钟

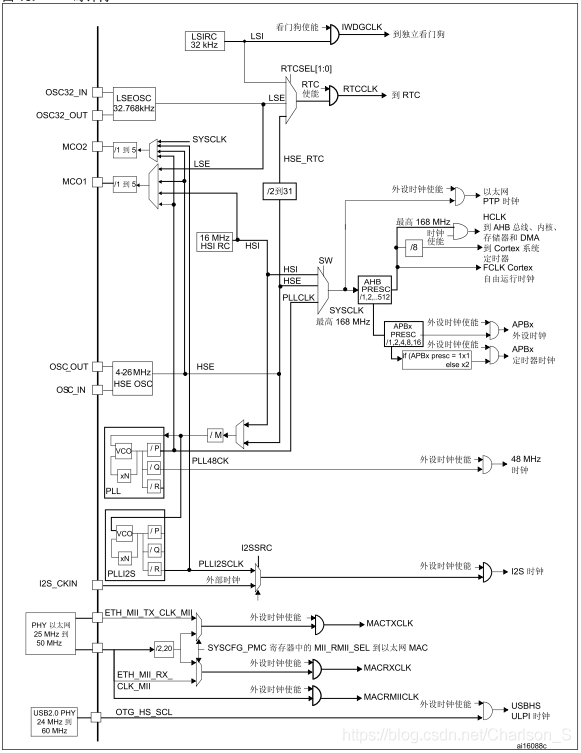

STM32时钟树原理图

  STM32的五个时钟源


• LSIRC 32KHz低速内部时钟，由内部RC振荡器产生 ，稳定性低 —》 一般作为独立看门狗时钟 ，或者 RTC时钟

• LSEOSC 32.768KHz低速外部时钟，由外接晶振产生，稳定性高

• HSEOSC 2~26MHz高速外部时钟。由外接晶振产生 （外部晶振一般都是8MHz）

• HSIRC 16MHz告诉内部时钟，由内部RC振荡器产生

• PLL锁相环倍频输出：
  主锁相环PLL产生： PLL主时钟 或者 PLL48CK
  专用锁相环PLL产生： PLLI2SCLK，这个时钟涉及音质音量，频率要求高,精确



系统时钟SYSCLK来源(最高168MHz)

• HSI振荡器时钟

• HSE振荡器时钟

• PLL时钟



systick24位的倒计时定时器,计时到0时,自动从RELOAD寄存器中自动重装定时初值,常用来做延时,可节省MCU资源,不用浪费别的定时器.只要不清除它的使能位,即使睡眠状态下也可以不会停息
systick由4个寄存器控制.
配置函数为 SysTick_CLKSourceConfig(); //时钟源选择
SysTick_Config(unit32_t ticks); //初始化systick,时钟为HCLK,并开启中断
systick中断服务函数:void SysTick_Handler(void);
