[问答]

STM32F1时钟树是由哪些部分组成的

STM32F1时钟树是由哪些部分组成的？

如何去配置STM32F1时钟树的库函数？

回帖（2）

张桂芳

2021-9-23 10:32:11

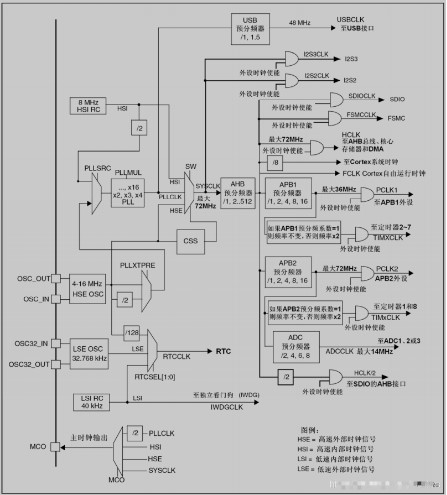

　　STM32F1 时钟树
　　
　　时钟源
　　HSI：高速内部时钟，RC振荡器，频率为8MHz
　　HSE：高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz~16MHz
　　LSI：低速内部时钟，RC振荡器，频率为40kHz
　　LSE：低速外部时钟，接频率为32.768kHz的石英晶体
　　LSI可以用于驱动独立看门狗和通过程序选择驱动RTC。RTC用于从停机/待机模式下自动唤醒系统。LSE也可用来通过程序选择驱动RTC。
　　内部即指芯片已经集成，外部即指需要设计PCB时接入
　　锁相环：这个东西可以将输入频率进行放大然后输出，比如说输入1MHz，设置倍频为3倍，最后就能输出3MHz的信号。STM32的锁相环倍频输出，其时钟输入源可选择为HSI/2、HSE或者HSE/2。倍频可选择为2~16倍，但是其输出频率最大不得超过72MHz。
　　时钟配置
　　主要
　　SYSCLK：系统时钟
　　HCLK：AHB总线时钟
　　PCLK2：APB2总线时钟
　　PCLK1：APB1总线时钟
　　库函数的标准配置：PCLK2 = HCLK = SYSCLK = PLLCLK = 72M，PCLK1 = HCLK/2 = 36M

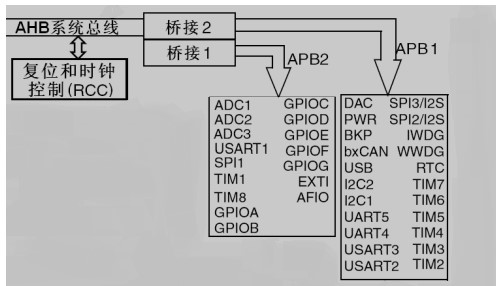

　　APB1和APB2搭载的外设如下图所示：
　　
　　其它
　　USB时钟
　　USB 时钟是由 PLLCLK 经过 USB 预分频器得到，分频因子可以是：［1，1.5］，具体的由时钟配置寄存器 CFGR 的位 22：USBPRE 配置。USB 的时钟最高是 48M，根据分频因子反推过来算，PLLCLK 只能是 48M 或者是 72M。一般我们设置 PLLCLK=72M，USBCLK=48M。USB 对时钟要求比较高，所以 PLLCLK 只能是由 HSE 倍频得到，不能使用 HSI 倍频。
　　Cortex 系统时钟
　　Cortex 系统时钟由 HCLK 8 分频得到，等于 9M，Cortex 系统时钟用来驱动内核的系统定时器 SysTick，SysTick 一般用于操作系统的时钟节拍，也可以用做普通的定时。
　　ADC 时钟
　　ADC 时钟由 PCLK2 经过 ADC 预分频器得到，分频因子可以是［2，4，6，8］，具体的由时钟配置寄存器 CFGR 的位 15-14：ADCPRE［1:0］决定。很奇怪的是怎么没有 1 分频。ADC时钟最高只能是 14M，如果采样周期设置成最短的 1.5 个周期的话，ADC 的转换时间可以达到最短的 1us。如果真要达到最短的转换时间 1us 的话，那 ADC 的时钟就得是 14M，反推 PCLK2 的时钟只能是：28M、56M、84M、112M，鉴于 PCLK2 最高是 72M，所以只能取 28M 和 56M。
　　RTC 时钟、独立看门狗时钟
　　RTC 时钟可由 HSE/128 分频得到，也可由低速外部时钟信号 LSE 提供，频率为32.768KHZ，也可由低速内部时钟信号 HSI 提供，具体选用哪个时钟由备份域控制寄存器BDCR 的位 9-8：RTCSEL［1:0］配置。独立看门狗的时钟由 LSI 提供，且只能是由 LSI 提供，LSI 是低速的内部时钟信号，频率为 30~60KHZ 直接不等，一般取 40KHZ。
　　MCO 时钟输出
　　MCO 是 microcontroller clock output 的缩写，是微控制器时钟输出引脚，在 STM32 F1系列中 由 PA8 复用所得，主要作用是可以对外提供时钟，相当于一个有源晶振。MCO 的时钟来源可以是：PLLCLK/2、HSI、HSE、SYSCLK，具体选哪个由时钟配置寄存器CFGR 的位 26-24：MCO［2:0］决定。除了对外提供时钟这个作用之外，我们还可以通过示波器监控 MCO 引脚的时钟输出来验证我们的系统时钟配置是否正确。
　　基于标准库的设置代码
　　使用标准库的模板工程，在系统启动的时候，statup_stm32f10x_hd.s 已经调用 SystemInit（）函数把系统时钟初始化成 72MHZ，SystemInit（）在库文件：system_stm32f10x.c 中定义。然后再进入main函数。
　　如果我们想把系统时钟设置低一点或者超频的话，可以修改底层的库文件，即改动SystemInit（）函数。但是为了维持库的完整性，可以在按照标准库的方法启动后进入main函数中时，再自己写个时钟初始化函数将系统时钟重新配置。
　　HSI 设置系统时钟函数跟 HSE 设置系统时钟函数在原理上是一样的，有一个区别的地方就是，HSI 必须 2 分频之后才能作为 PLL 的时钟来源，所以使用 HSI 时，最大的系统时钟 SYSCLK 只能是 HSI/216=416=64MHZ。
举报

李秀容

2021-9-23 10:33:56
　　STM32F1 时钟树
　　
　　时钟源
　　HSI：高速内部时钟，RC振荡器，频率为8MHz
　　HSE：高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz~16MHz
　　LSI：低速内部时钟，RC振荡器，频率为40kHz
　　LSE：低速外部时钟，接频率为32.768kHz的石英晶体
　　LSI可以用于驱动独立看门狗和通过程序选择驱动RTC。RTC用于从停机/待机模式下自动唤醒系统。LSE也可用来通过程序选择驱动RTC。
　　内部即指芯片已经集成，外部即指需要设计PCB时接入
　　锁相环：这个东西可以将输入频率进行放大然后输出，比如说输入1MHz，设置倍频为3倍，最后就能输出3MHz的信号。STM32的锁相环倍频输出，其时钟输入源可选择为HSI/2、HSE或者HSE/2。倍频可选择为2~16倍，但是其输出频率最大不得超过72MHz。
　　时钟配置
　　主要
　　SYSCLK：系统时钟
　　HCLK：AHB总线时钟
　　PCLK2：APB2总线时钟
　　PCLK1：APB1总线时钟
　　库函数的标准配置：PCLK2 = HCLK = SYSCLK = PLLCLK = 72M，PCLK1 = HCLK/2 = 36M
　　APB1和APB2搭载的外设如下图所示：
　　
　　其它
　　USB时钟
　　USB 时钟是由 PLLCLK 经过 USB 预分频器得到，分频因子可以是：［1，1.5］，具体的由时钟配置寄存器 CFGR 的位 22：USBPRE 配置。USB 的时钟最高是 48M，根据分频因子反推过来算，PLLCLK 只能是 48M 或者是 72M。一般我们设置 PLLCLK=72M，USBCLK=48M。USB 对时钟要求比较高，所以 PLLCLK 只能是由 HSE 倍频得到，不能使用 HSI 倍频。
　　Cortex 系统时钟
　　Cortex 系统时钟由 HCLK 8 分频得到，等于 9M，Cortex 系统时钟用来驱动内核的系统定时器 SysTick，SysTick 一般用于操作系统的时钟节拍，也可以用做普通的定时。
　　ADC 时钟
　　ADC 时钟由 PCLK2 经过 ADC 预分频器得到，分频因子可以是［2，4，6，8］，具体的由时钟配置寄存器 CFGR 的位 15-14：ADCPRE［1:0］决定。很奇怪的是怎么没有 1 分频。ADC时钟最高只能是 14M，如果采样周期设置成最短的 1.5 个周期的话，ADC 的转换时间可以达到最短的 1us。如果真要达到最短的转换时间 1us 的话，那 ADC 的时钟就得是 14M，反推 PCLK2 的时钟只能是：28M、56M、84M、112M，鉴于 PCLK2 最高是 72M，所以只能取 28M 和 56M。
　　RTC 时钟、独立看门狗时钟
　　RTC 时钟可由 HSE/128 分频得到，也可由低速外部时钟信号 LSE 提供，频率为32.768KHZ，也可由低速内部时钟信号 HSI 提供，具体选用哪个时钟由备份域控制寄存器BDCR 的位 9-8：RTCSEL［1:0］配置。独立看门狗的时钟由 LSI 提供，且只能是由 LSI 提供，LSI 是低速的内部时钟信号，频率为 30~60KHZ 直接不等，一般取 40KHZ。
　　MCO 时钟输出
　　MCO 是 microcontroller clock output 的缩写，是微控制器时钟输出引脚，在 STM32 F1系列中 由 PA8 复用所得，主要作用是可以对外提供时钟，相当于一个有源晶振。MCO 的时钟来源可以是：PLLCLK/2、HSI、HSE、SYSCLK，具体选哪个由时钟配置寄存器CFGR 的位 26-24：MCO［2:0］决定。除了对外提供时钟这个作用之外，我们还可以通过示波器监控 MCO 引脚的时钟输出来验证我们的系统时钟配置是否正确。
　　基于标准库的设置代码
　　使用标准库的模板工程，在系统启动的时候，statup_stm32f10x_hd.s 已经调用 SystemInit（）函数把系统时钟初始化成 72MHZ，SystemInit（）在库文件：system_stm32f10x.c 中定义。然后再进入main函数。
　　如果我们想把系统时钟设置低一点或者超频的话，可以修改底层的库文件，即改动SystemInit（）函数。但是为了维持库的完整性，可以在按照标准库的方法启动后进入main函数中时，再自己写个时钟初始化函数将系统时钟重新配置。
　　HSI 设置系统时钟函数跟 HSE 设置系统时钟函数在原理上是一样的，有一个区别的地方就是，HSI 必须 2 分频之后才能作为 PLL 的时钟来源，所以使用 HSI 时，最大的系统时钟 SYSCLK 只能是 HSI/216=416=64MHZ。
举报
