有关L293D驱动模块的基本知识都总结在这里

L293D驱动模块的原理是什么？
L293D驱动模块有哪些功能？L293D驱动模块的引脚说明有哪些？

回帖（1）

范佳慧

2021-7-13 10:17:56
　　该L293D驱动模块是专门为arduino设计的，网上使用arduino驱动该模块的资料很多，但是关于使用其他单片机驱动该模块是资料比较少，本人在学习中也是花了很多时间查找资料和摸索，该模块直接整块插入arduino，然后安装专门的库文件，就可以直接使用，而51单片机则需要自己进行接线和了解模块的原理，所以在此为该模块做个比较详细的介绍。
　　模块功能：
　　*2个5V伺服电机（舵机）端口联接到的高解析高精度的定时器无抖动！
　　*多达4个双向直流电机及4路PMM调速（大约0.5%的解析度）
　　*多达2个步进电机正反转控制，单/双步控制，交错或微步及旋转角度控制。
　　*4路H-桥：L293D芯片每路桥提供0.6A （峰值1.2A）电流并且带有热断电保护， 4. 5Vto36V。
　　*下拉电阻保证在上电时电机保持停止状态。
　　*大终端接线端子使接线更容易（10-22AWG）和电源。
　　*带有复位按钮。
　　*2个大终端外部电源接线端子保证逻辑和电机驱动电源分离
　　下载方便使用的软件库快速进行项目开发
　　适用范围：初学者，实验器材平台，互动电子，机器人等。
　　特点：功能多，操作方便，有强大的驱动库支持及功能更新。
　　缺点：I/0占用较多在同时驱动四路电机的情况下（相对Arduino1/0少的版本而言），小功率。
　　可驱动4路直流电机或者2路步进电机的同时还能驱动2路舵机
　　支持Arduino UNO. Arduino Mega2560
　　您可以这样搭配
　　驱动四路直流电机和两路舵机
　　驱动两路直流电机和一路步进电机和两路舵机
　　驱动两路步进电机和两路舵机
　　可以同时控制4个直流电机和2个步进电机和两个伺服电机（舵机）。有专门的代码库。导入库后，简单使用。
　　注意，使用步进电机会占用2个直流电机接口，电机驱动电源需要单独供电给电机，电路驱动电源需要使用51单片机提供的电源，也可以单独供电，但是必须要跟单片机共地，否则会无法将数据写入模块。
　　模块引脚说明（该模块是为arduino设计的，所以使用51单片机驱动该模块有些引脚是没用的，如：0，1，2，13，ARef）：
　　3：直流电机M2的PWM信号端，与左边的L293D芯片（IC1）的9号脚相连
　　4：74HC595芯片的数据输入时钟端（上升沿有效），与中间的74HC595芯片（IC3）的11号脚相连
　　5：直流电机M4的PWM信号端，与右边的L293D芯片（IC2）的1号脚相连
　　6：直流电机M3的PWM信号端，与右边的L293D芯片（IC2）的9号脚相连
　　7：74HC595芯片的输出使能端（低电平有效），与中间的74HC595芯片（IC3）的13号脚相连
　　8：74HC595芯片的串行数据输入端，与中间的74HC595芯片（IC3）的14号脚相连
　　9：舵机2的PWM信号端
　　10：舵机1的PWM信号端
　　11：直流电机M1的PWM信号端，与左边的L293D芯片（IC2）的1号脚相连
　　12：74HC595芯片的并行数据输出时钟端（上升沿有效），与中间的74HC595芯片（IC3）的12号脚相连
　　A0~A5可以自行焊接排针作为扩展，可以提供给舵机也可以提供给测速模块，接线柱的电机驱动电源是提供给4个直流电机的，引脚的5V电路驱动电源是提供给芯片和舵机的，以及右下脚的5V电源，黄色的跳线帽将电机驱动电源和9V引脚相连，电机驱动电源提供多少伏的电压，9V接脚就是多少伏的，并不是固定9V，所以请注意，关于电机驱动电源资料上说的是4.5V到36V，建议在12V之内，L293D的芯片是4.5V到36V的，但是该模块上的其他元件不一定能承受，本人就弄坏一个板子，起初是74HC595芯片莫名其妙的烧坏，然后更换芯片后，在20V电压下调压时拧错了反向，导致一个电容爆炸了，但是肯定是没有超过36V的，该模块的电容的击穿电压是16V，20V以下是没有问题的，还要注意的是电流，不能过大，一般12V的电压绝对够用了。
　　模块上还有一些被焊死的接口，是和直流电机接线柱相邻的（蓝色区域其他引脚是GND），可以自行焊上排针，这样就可以使用杜邦线连接电机了或者串上电阻接上LED做指示灯，我的板子是自己把引脚都焊上来了。
　　模块原理：
　　改模块是使用L293D来驱动电机的，中间有一个74HC595芯片，是将串行信号转为并行信号的，因为该模块是为arduino设计的，arduino的I/O口较少，控制4个直流电机需要12个引脚，使用74HC595可以减少4个引脚的使用，也可以取掉74HC595芯片，焊接接线，直接使用51单片机并行控制2个L293D芯片从而控制电机。
　　74HC595芯片：
　　简单的说，先将模块的引脚7置0，然后模块的引脚4（74HC595芯片的数据输入时钟端）接受到一个上升沿，就将芯片中的8位数据左移一位，空出低位将引脚8（74HC595芯片的串行数据输入端）的0或1信号写入低位，写入八次就将控制4个电机的8位信
　　号写入74HC595的芯片中了（M3M4M3M2M1M1M2M4），然后在给引脚12一个上升沿，就将芯片中的数据输出在芯片的引脚上（Q0~Q7）。74HC595芯片详解
　　L293D芯片：
　　1号和9号都是使能端，可以输入PWM信号来控制电机，当1脚置1时，2脚置1，则3脚输出高电压，7脚置0，则6脚输出低电压，而3脚和6脚接电机，产生电压带动电机转动，如果2脚置0，7脚置1，则电机反转，右半边也是一样的原理。而2，7，10，15脚接的是74HC595的输出端，所以使用74HC595就控制了2个L293D芯片，然后就可以控制电机的转动。L293D芯片详解
　　驱动代码：

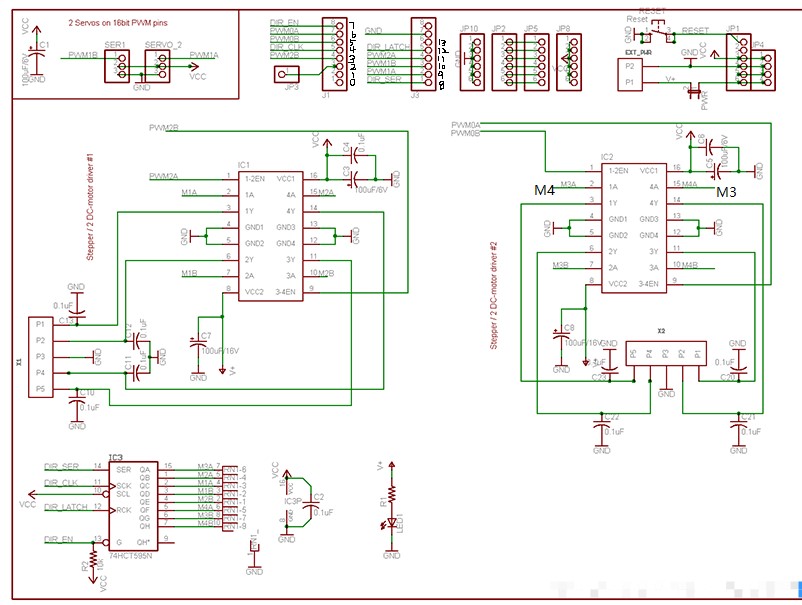

　　#include《reg52.h》 #include《intrins.h》 #define uchar unsigned char #define uint unsigned int ***it SER=P1^0; //串行数据输入，脚8 ***it SCK=P1^1; //数据输入时钟线，脚4 ***it RCK=P1^2; //数据输出时钟线，脚12 ***it EN=P1^3; // 74hc595的使能输出 要为0，脚7 ***it PWM_M1=P1^4; // L293d的MA1使能，电机M1的pwm ，脚11 ***it PWM_M2=P1^5; //脚3 ***it PWM_M3=P1^6; //脚6 ***it PWM_M4=P1^7; //脚5 void HC595SendData（unsigned char SendVal）//发送一个字节 { unsigned char i; for（i=0;i《8;i++） { if（（SendVal《《i）&0x80） SER=1; else SER=0; SCK=0;//产生上升沿发送数据 _nop_（）; _nop_（）; SCK=1; } } void HC595ShowData（）//产生上升沿输出数据 { RCK=0; _nop_（）; _nop_（）; RCK=1; } void delay（uint z） { uint x，y; for（x=z;x》0;x--） for （y=123;y》0;y--）; } void main（） { PWM_M1=1; PWM_M2=1; PWM_M3=1; PWM_M4=1; EN=0; HC595SendData（0x95）;//M3M4M3M2M1M1M2M4：10010101 delay（10）; HC595ShowData（）; while（1）; } 原理图（该图是网上找的，不太清晰，还有M3和M4它弄错了，我用黑色文字标明了一下）：
　　
　　PS：先给电路驱动电源，写入串行数据信号，再给电机驱动电源驱动电机，也是可以的。
