一、下载STM32CubeMX

示例：STM32CubeMXST公司设计的一款免费软件，读者可自行前往ST官网下载，网上下载的教程有很多，这里就不多做赘述了。
二、新建STM32CubeMX工程

1.界面介绍

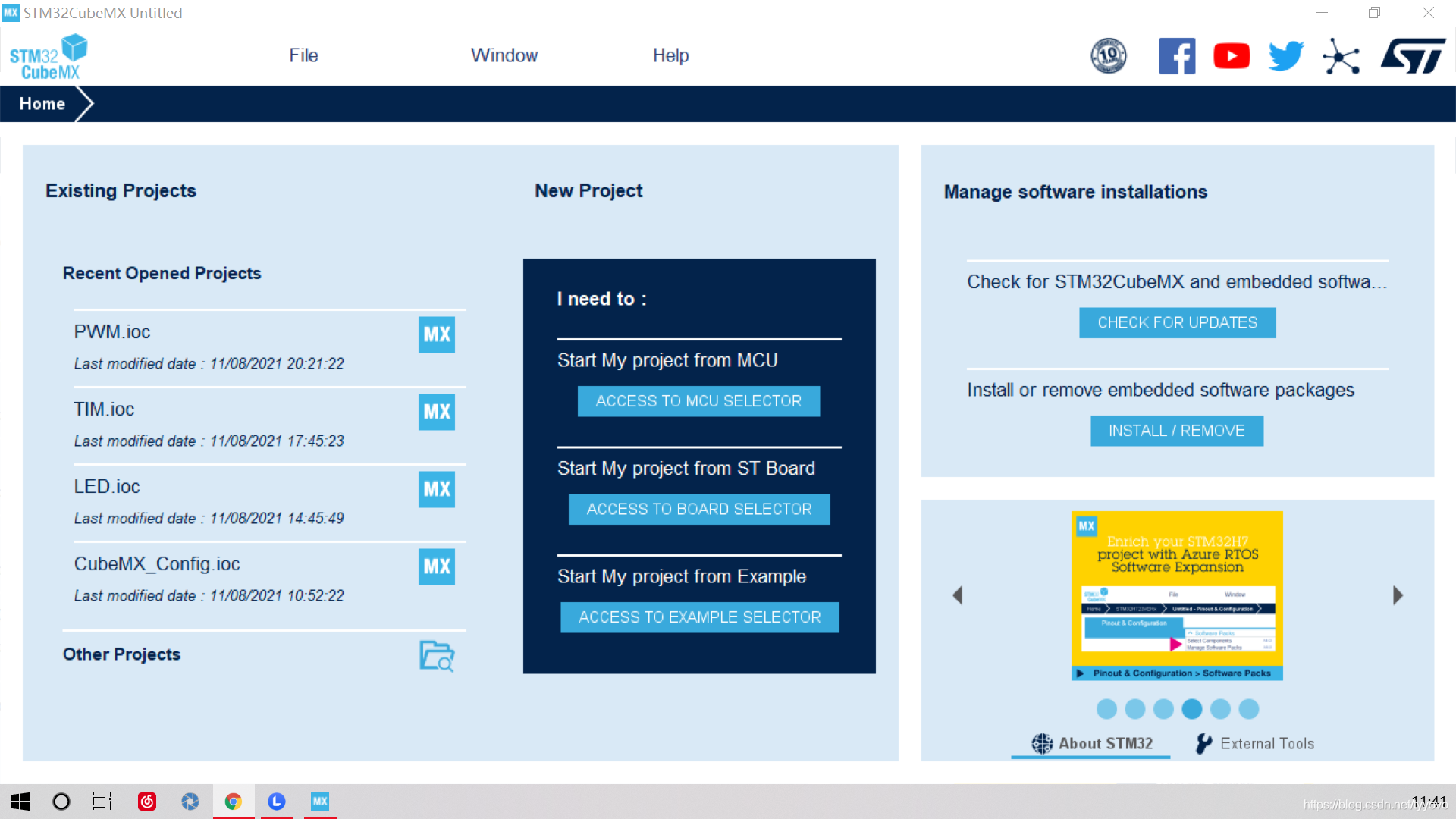

1、下载完成后点击STM32CubeMX快捷方式，出现如下界面

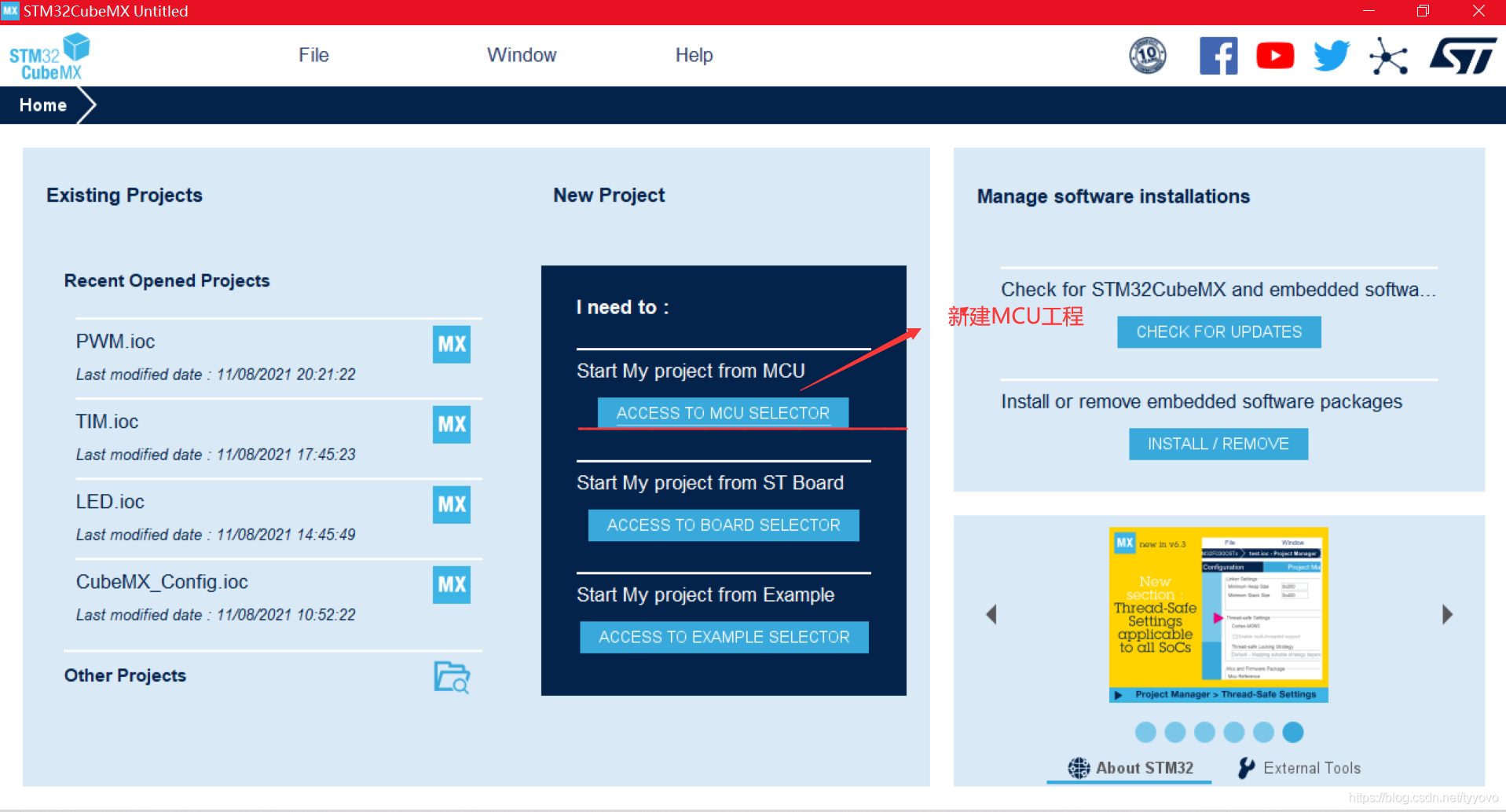

2、选择第一个，基于MCU新建工程。

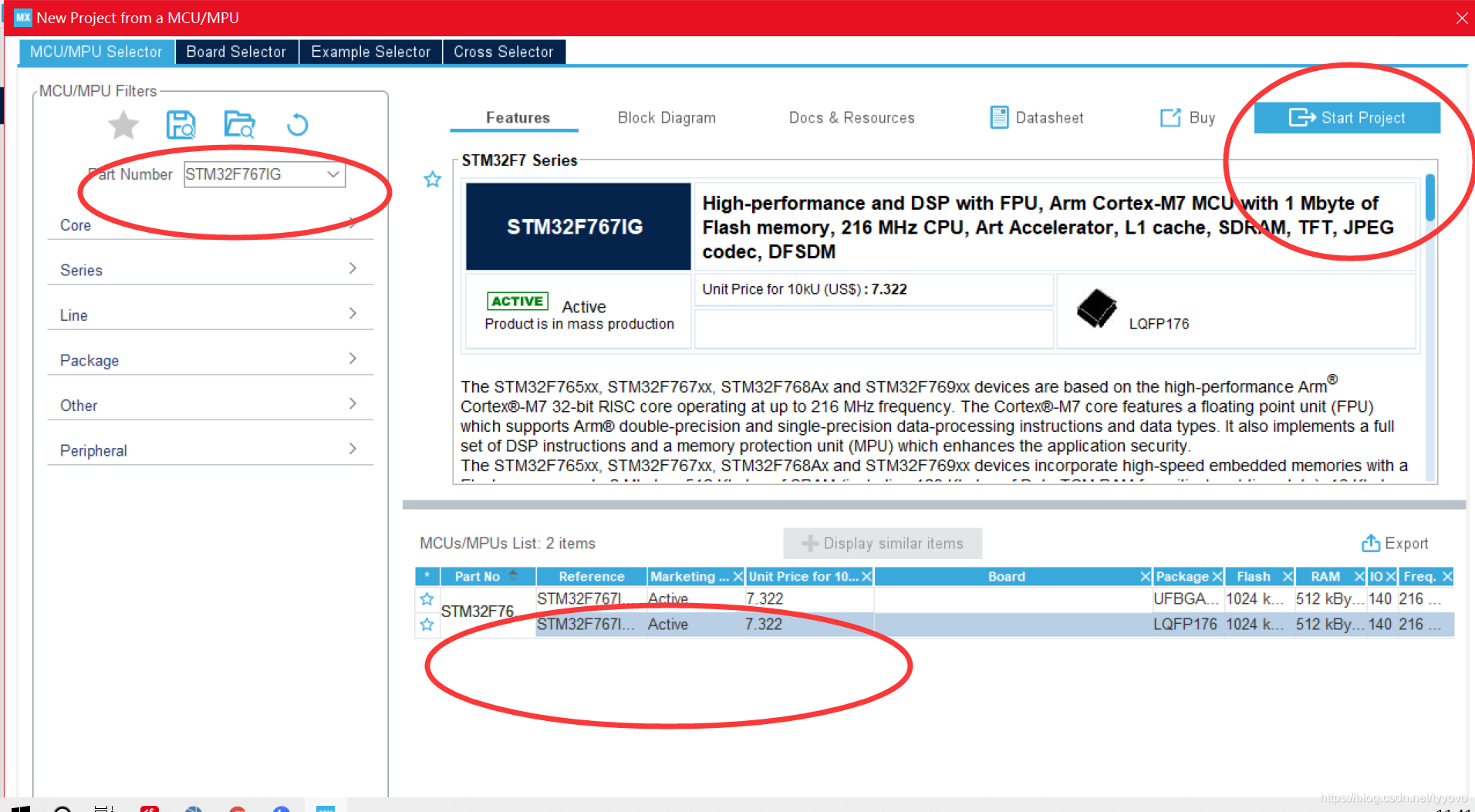

3、选择单片机型号与封装，这里我的是STM32F767IGT6然后选择对应封装。

4、这里进行需要的程序配置

2.GPIO配置——点亮LED灯

1、LED灯引脚

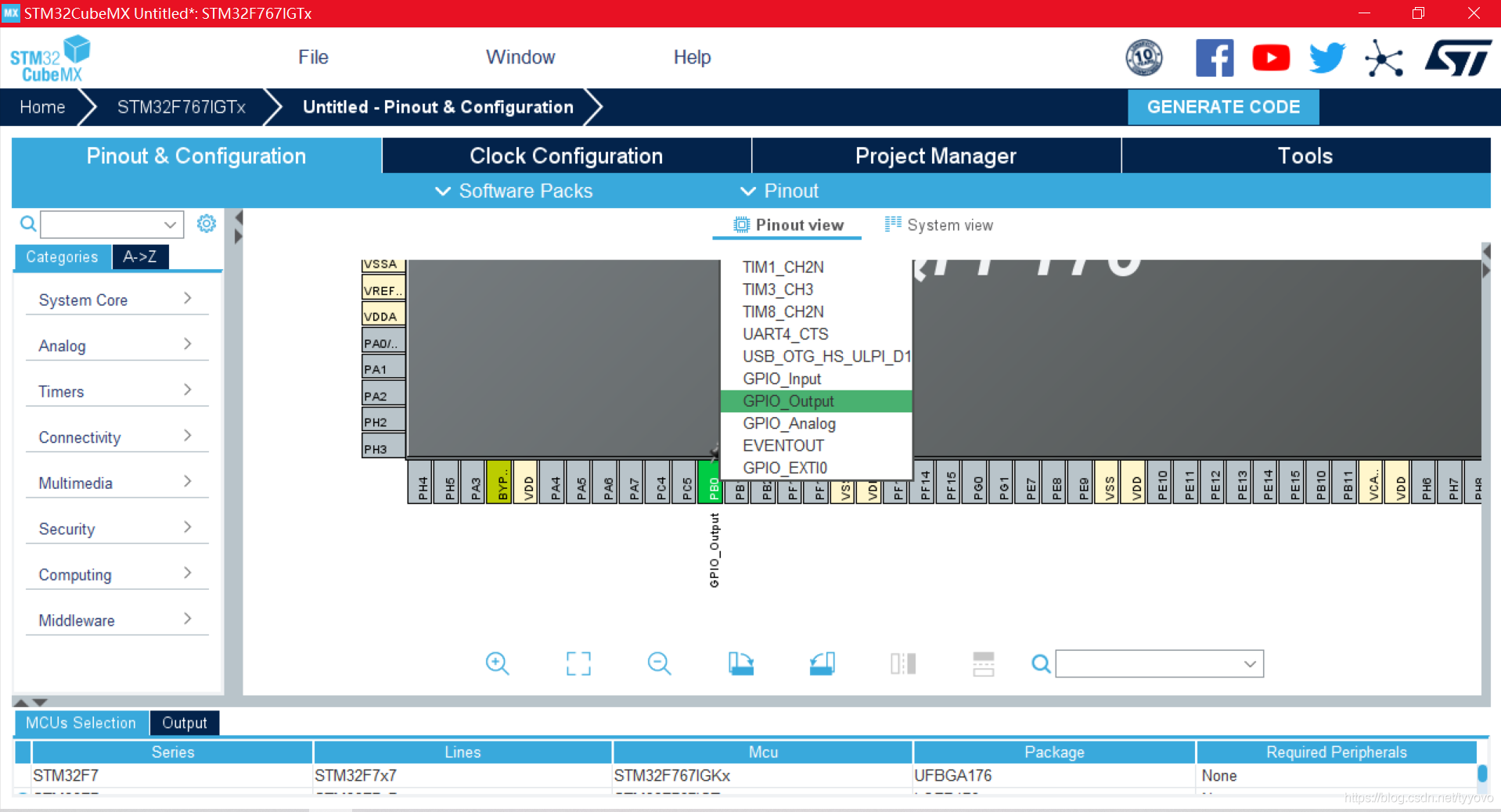

2、GPIO配置，由原理图知点亮LED灯需配置对应引脚为低电平，这里点击需要配置的引脚，配置其为引脚输出。

3、配置好后，点击左栏，GPIO，选中刚才配置的PB0，点击出现GPIO详细配置，

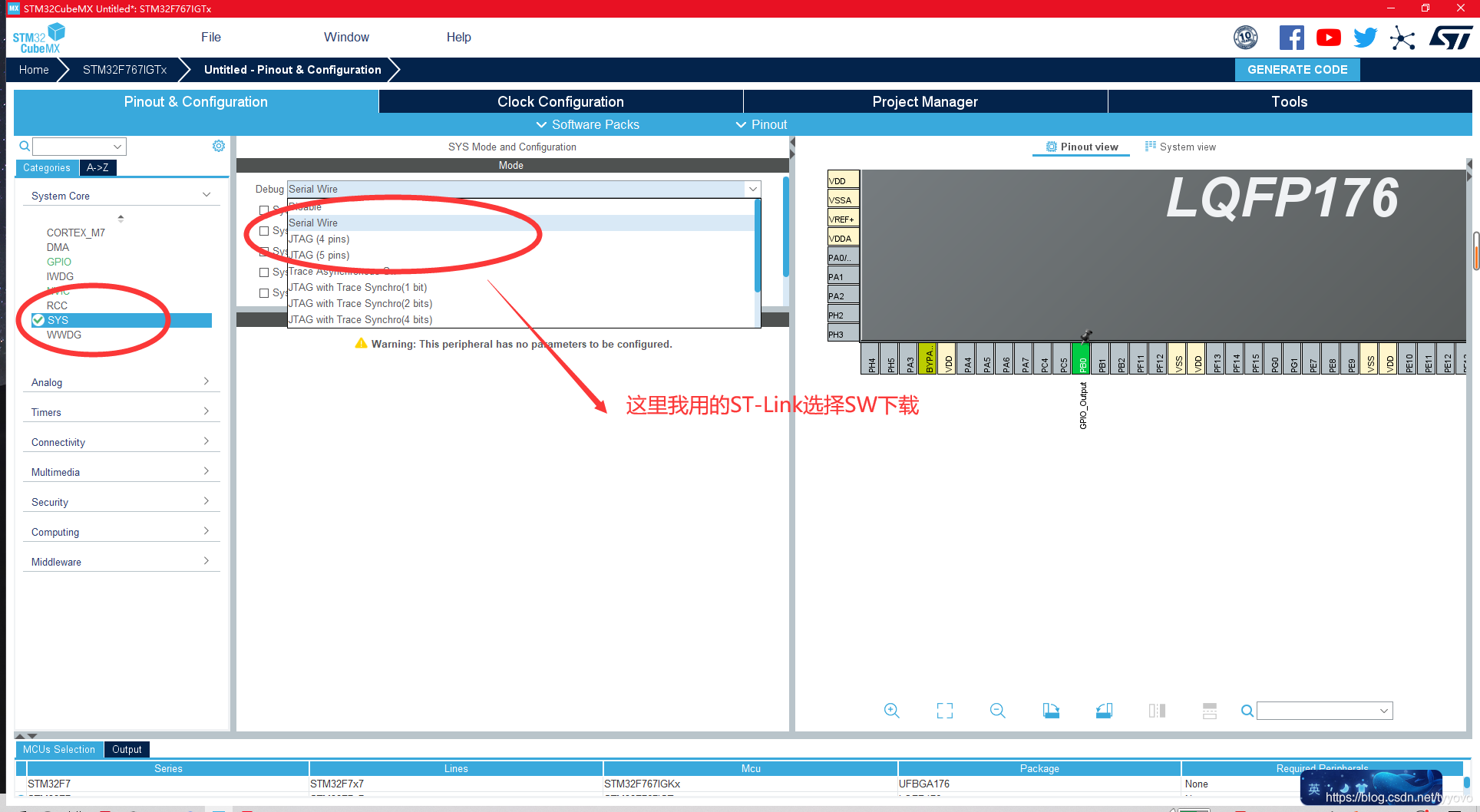

4、选择下载方式

5、系统时钟配置

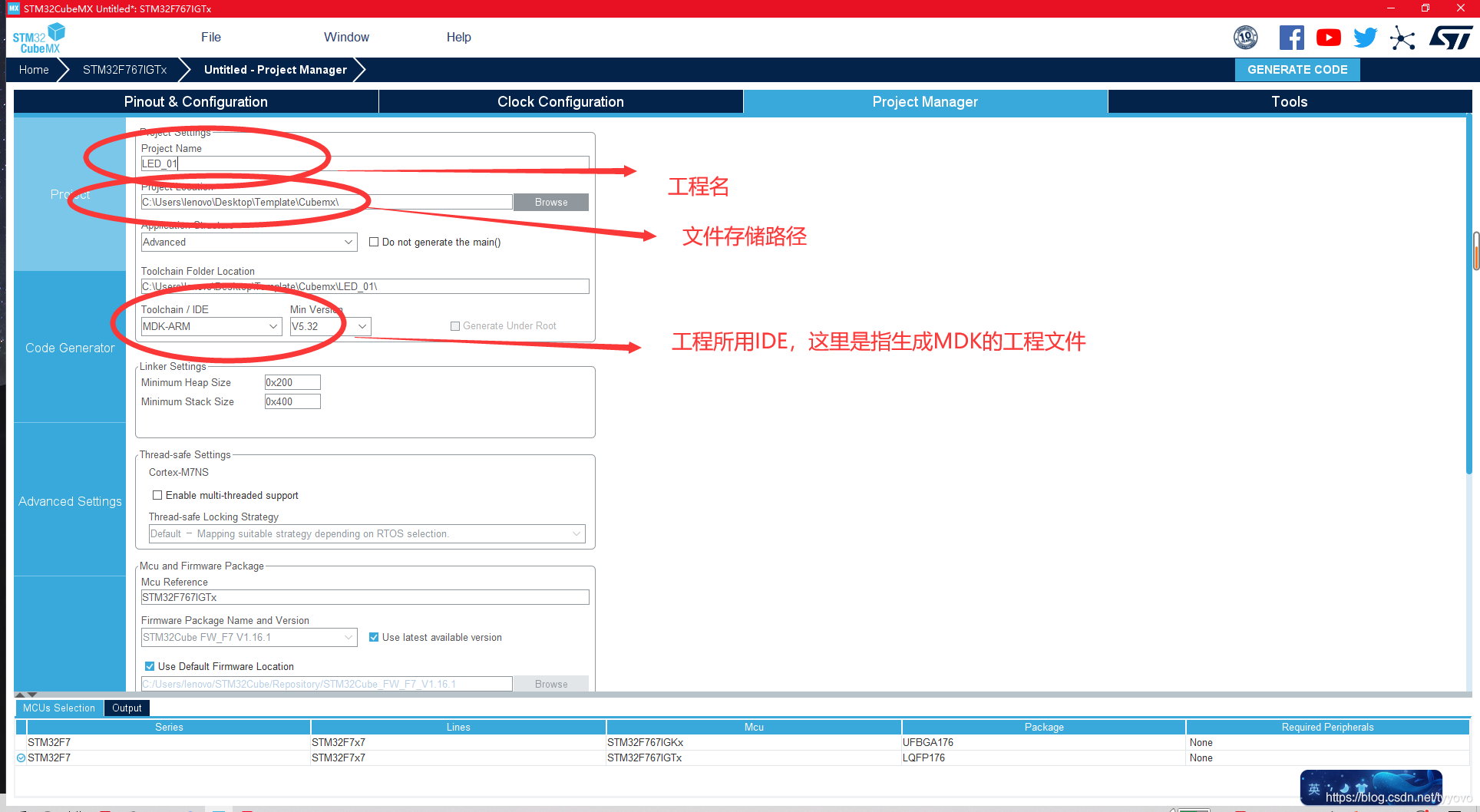

6、工程配置

3.创建工程

1、创建工程后直接打开

2、MDK

3、MX GPIO Init：HAL库和标准库类似，在GPIO初始化函数中已将我们选择好的PB0配置成了推挽输出

4、编译下载后，LED亮起，本次实验成功。
总结

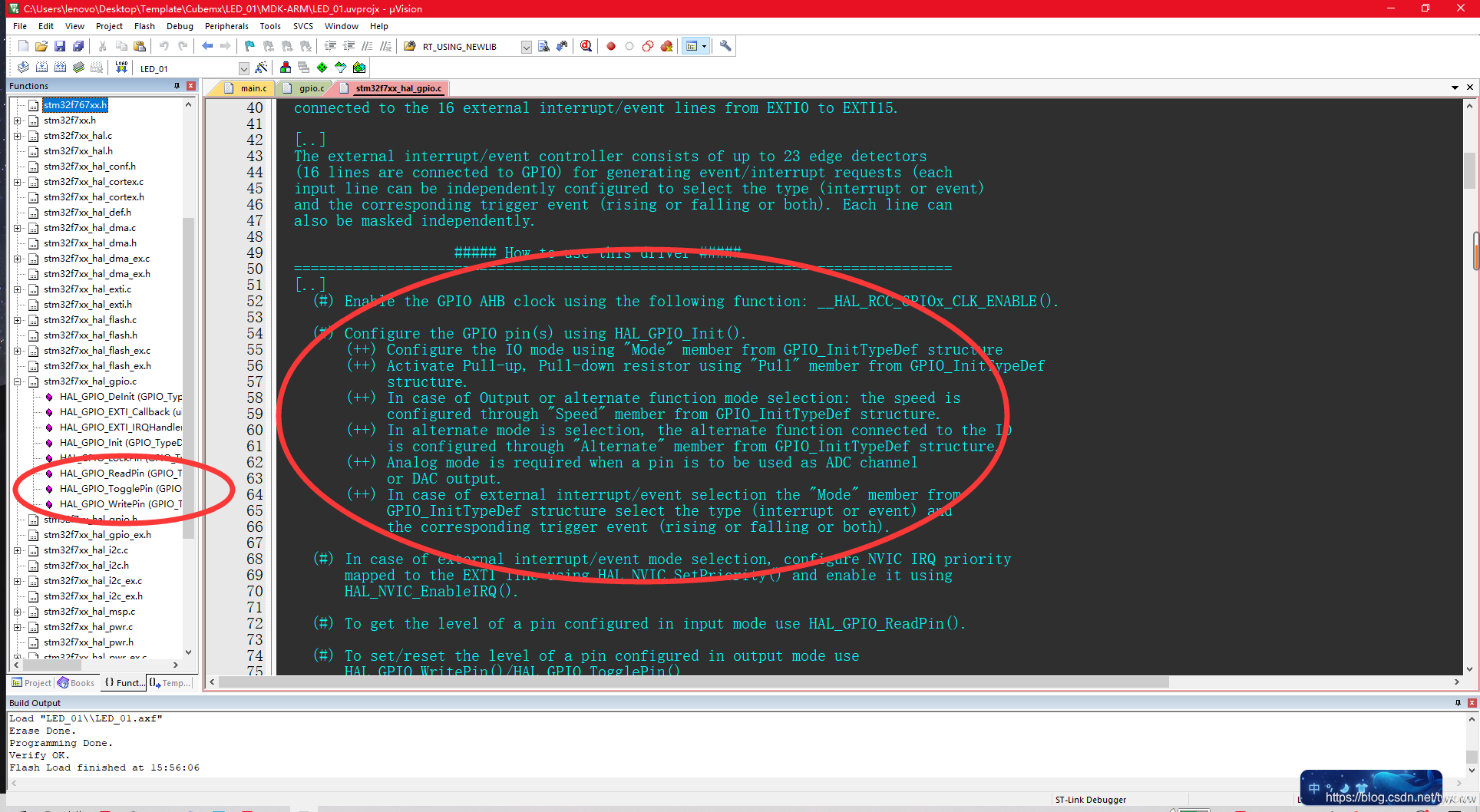

1、本次实验点亮了LED灯，我们利用STM32CubeMX配置对应引脚为推挽输出，同时类似的，我们也可以将引脚配置为其他模式，根据项目需求配置，这就需要各位读者去举一反三了。 2、如果想要实现LED灯的闪烁，可以去系统文件的stm32f7xx_hal_gpio.c文件中查看，小圈标出的是我们常用的三个函数读引脚电平，写引脚电平和翻转引脚电平，利用延时函数和翻转引脚电平即可实现LED等闪烁。

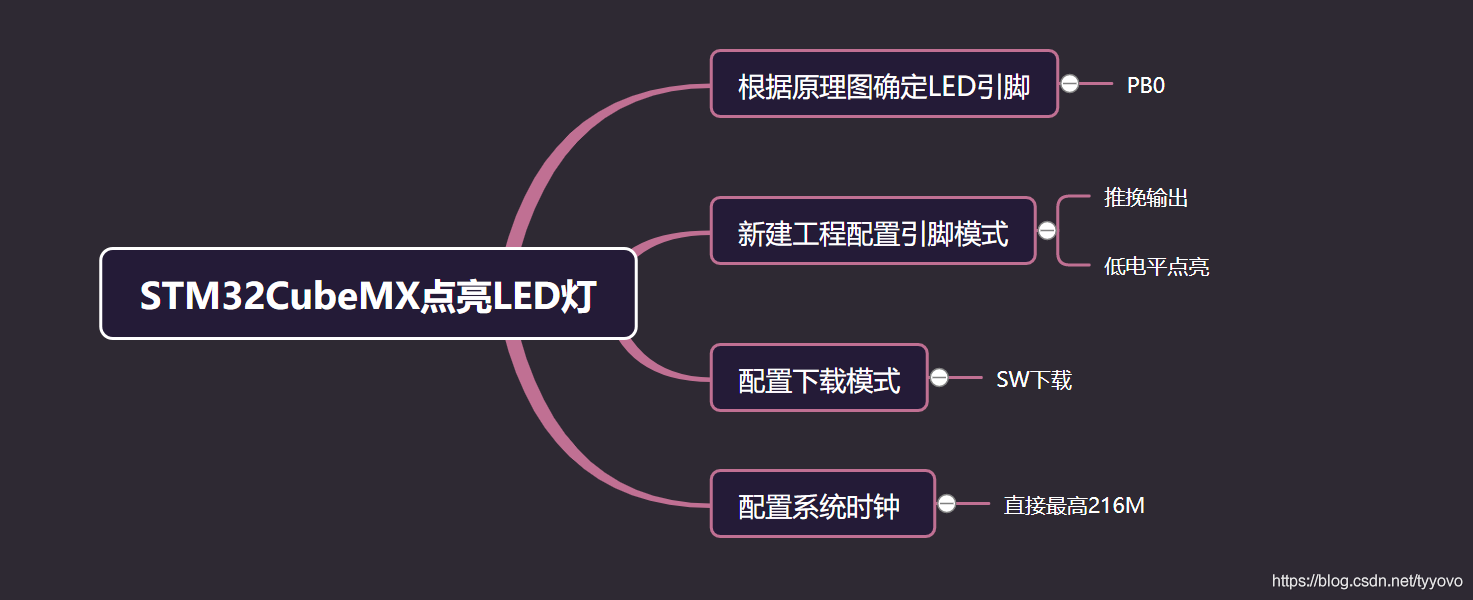

3、流程
