STM32的定时器（TIM）该如何去使用呢

实验目的

STM32集成了丰富的定时器资源，通过本实验学习STM32的定时器（TIM）的使用，数据手册请参看第13，14 ，15章
实验简介

STM32一共8个都为16位的定时器。其中TIM6，TIM7 是基本定时器；TIM2，TIM3，TIN4，TIM5是通用定时器：TIM1和TIM8是高级定时器。
基本定时器（TIM6和TIM7）
这两个定时器只具备最基本的定时器功能，就是累加的时钟脉冲超过预定值时，能触发中断或触发DMA请求。由于在芯片内部与DAC外设相连，可通过触发输出驱动DAC。也可以作为其它通过定时器的时钟基准，框图如下：

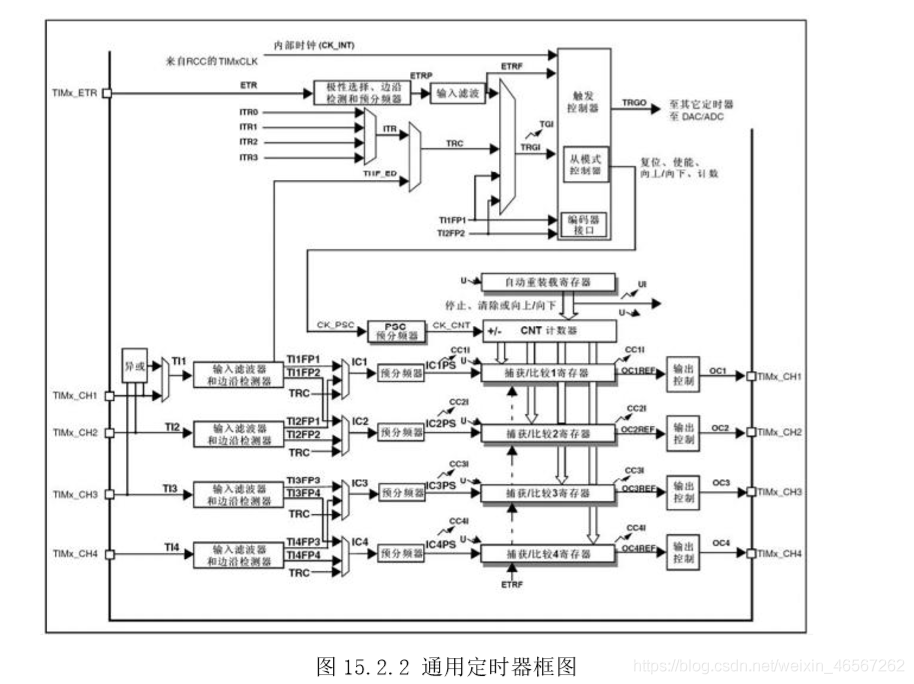

通用定时器（TIM2~TIM5）
通用定时器是一个通过可编程预分频器驱动的16位自动装载计数器构成。它适用于多种场合，包括测量输入信号的脉冲长度（输入捕获）或者产生输出波形（输出比较和PWM）。
使用定时器预分频器和RCC时钟控制器预分频器，脉冲长度和波形周期可以在几个微秒到几个毫秒间调整

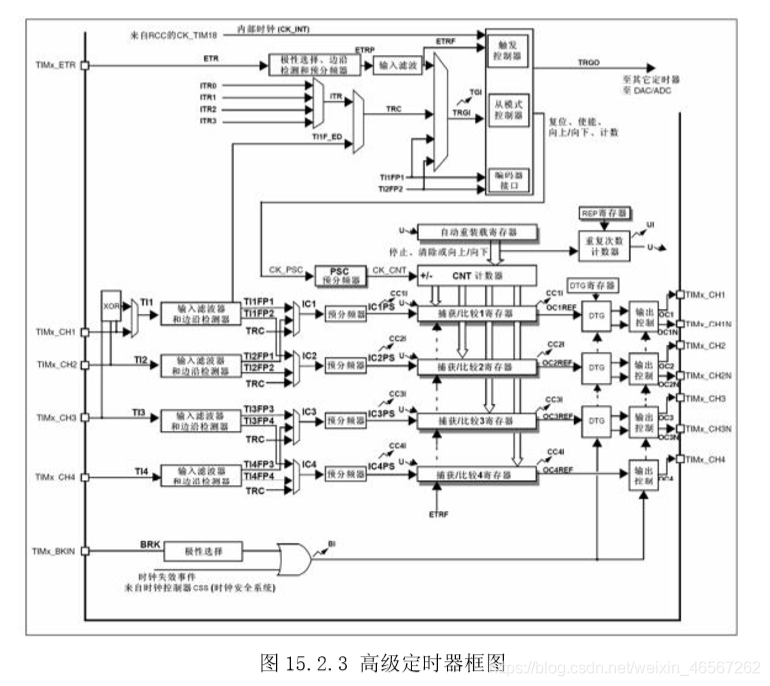

高级定时器（TIM1和TIM8）
TIM1和TIM8是两个高级定时器，他们具有基本，通用定时器的所有功能，还具有三相六步电机的接口，刹车功能（break function）及用于PWM驱动电路的死区时间控制等，使得它非常适合于电机控制。





有关寄存器

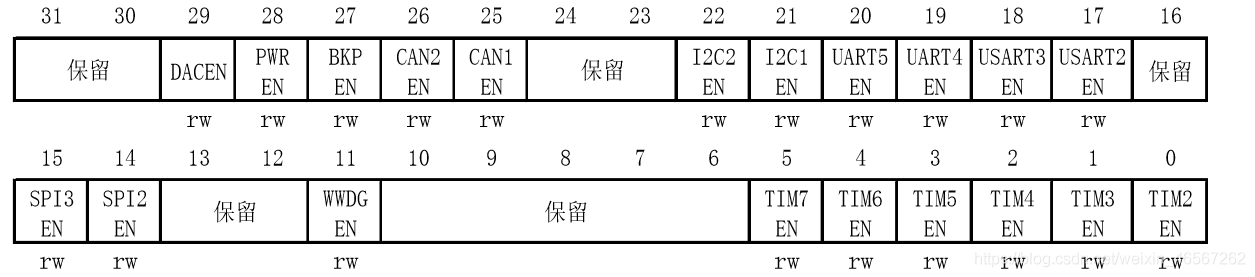

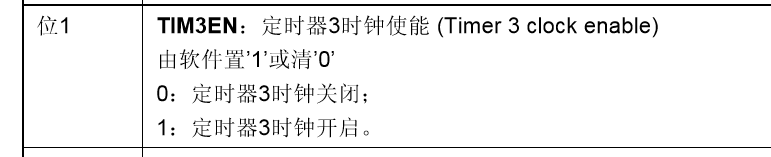

**APB1 外设时钟使能寄存器(RCC_APB1ENR) **










预分频器和自动重装载寄存器





TIM1 和TIM8 DMA/中断使能寄存器(TIMx_DIER)

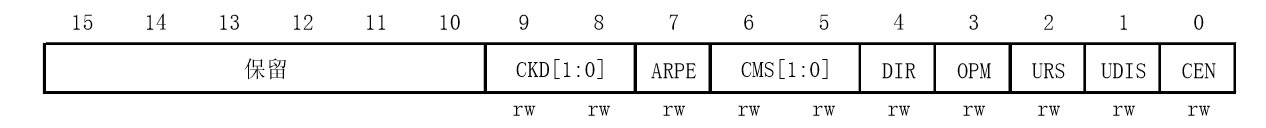

TIM1 和TIM8 控制寄存器 1(TIMx_CR1)

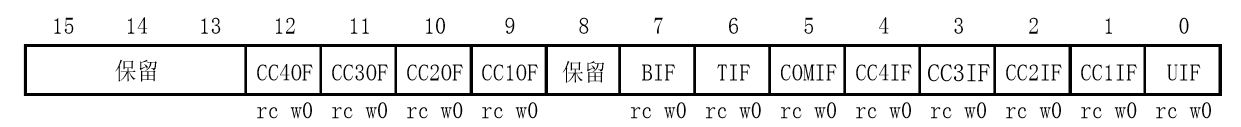

TIM1 和TIM8 状态寄存器(TIMx_SR)










寄存器代码

test.c

#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "led.h"
#include "timer.h"


int main(void)
{
        Stm32_Clock_Init(9);
        uart_init(72,115200);
        delay_init(72);
        LED_Init();
        TIM3_Int_Init(4999,7199);
        //TIM3初始化（自动重装载值，时钟预分频系数）
        //Tout= ((arr+1)*(psc+1))/Tclk；
        // 因为APB1 的时钟分频数不为 1，所以 TIM2~7
        // 的时钟频率将为 APB1 时钟的两倍。也就是72
        //本实验计算Tout=（5000*7200）/72=500 000us
        //这是一共定时时间
        while(1)
        {
                LED1 = !LED1;
                delay_ms(500);
        }
}


timer.h


#ifndef __TIMER_H
#define __TIMER_H
#include "sys.h"


void TIM3_Int_Init(u16 arr,u16 psc);
#endif


timer.c


#include "timer.h"
#include "led.h"


void TIM3_IRQHandler(void)
{
        if(TIM3->SR & 0x0001)
        //溢出中断，由硬件置1
        {
                LED2 = !LED2;
        }
        TIM3->SR &= ~(1<<0);
        //清除中断标志位
}


void TIM3_Int_Init(u16 arr,u16 psc)
{
        RCC->APB1ENR |= 1<<1;
        //TIM3使能
        TIM3->ARR = arr;
        //设置计数器自动重装值
        TIM3->PSC = psc;
         //预分频器
        TIM3->DIER |= 1<<0;
        //允许中断更新
        TIM3->CR1  |= 0x01;
        //使能定时器3

        MY_NVIC_Init(1,3,TIM3_IRQn,2);
        //设置中断 抢占1 响应3 组2




HAL库代码
main.c


#include MyIncludes.h


void timetick_isr(void)
{
  HAL_HPIO_TogglePin(GPIOC,GPIO_PIN_4|GPIO_PIN_5);
}


int main(void)
{
  System_Init();
  LED_Init();
  SysTick_Init(NULL);
  Timer_Init(1,1000,timetick_isr);
  //定时器中断初始化
  //三个参数： 使用TIM1  自动重载值参数
  //函数指针
  while(1)
  {

  }
}


Timerx.h


#ifndef __TIMERX_H_
#define __TIMERX_H_


#include "stm32f1xx.h"
#include "stm32_types.h"
#include "stm32f1xx_hal.h"


typedef struct
{
  void (*T1_Handle)(void);
  void (*T2_Handle)(void);
  void (*T3_Handle)(void);
  void (*T4_Handle)(void);
  void (*T5_Handle)(void);
  void (*T6_Handle)(void);
  void (*T7_Handle)(void);
  void (*T8_Handle)(void);
}_TIMER_ISR;
//定时器中断中运行的函数的结构体


void Timer_Init(uint8_t timer_num,uint32_t ms,void (*ISR)(void));
//定时器初始化函数


#endif


Timerx.c


#include "Timerx.h"


_TIMER_ISR Timer_ISR;
//定时器中断结构体变量声明
TIM_HandleTypeDef Tim1_Handle;
TIM_HandleTypeDef Tim3_Handle;
TIM_HandleTypeDef Tim4_Handle;
TIM_HandleTypeDef Tim7_Handle;


void Timer_Init(uint8_t timer_num,uint32_t ms,void(*ISR)(void))
{
   TIM_TypeDef *TIMx;
   uint32_t uwPrescalerValue = 0;
   uwPrescalerValue = (uint32_t)((SystemCoreClock)/10000)-1;
   //时钟预分频系数：（72000000/10000）-1 =719
   //计数频率 = 时钟频率/（时钟预分频系数+1）
   //72000000/（719+1）=1000000 = 0.1ms；
   //0.1ms计数频率
   //（感觉单位应该是MHz，这上面写的是ms）
    if(timer_num == 1)
    //定时器1，高级定时器
    {
      TIMx = TIM1;
      __HAL_RCC_TIM1_CLK_ENABLE();
      //定时器1使能
      Timer_ISR.T1_Handle = ISR;
       //中断后进行函数指针
       Tim1_Handle.Instance = TIMx;
       //设置定时器
       Tim1_Handle.Init.Period = 10 * ms - 1;    //自动重装值
       Tim1_Handle.Init.Prescaler = uwPrescalerValue;
       //设置计数频率为0.1ms计一次数
       Tim1_Handle.Init.ClockDivision = 0;
       //时钟不分频，来自RCC
       Tim1_Handle.Init.CounterMode = TIM_COUNTERMODE_UP;
       //递增计数
       HAL_TIM_Base_Init(&Tim1_Handle);
       //初始化定时器参数
       HAL_TIM_Base_Start(&Tim1_Handle);
       //使能定时器及中断

       HAL_NVIC_SetPriority(TIM1_UP_TIM10_IRQn,4,0);
      // 配置NVIC中断
       HAL_NVIC_EnableIRQ(TIM1_UP_TIM10_IRQn);
       //使能中断
    }
    else if( timer_num ==3 )
    {
      TIMx = TIM3;
      __HAL_RCC_TIM3_CLK_ENABLE();
      Timer_ISR.T3_Handle = ISR;

       Tim3_Handle.Instance = TIMx;
       Tim3_Handle.Init.Period = 10 * ms -1;
       Tim3_Handle.Init.Prescaler = uwPrescalerValue;
       Tim3_Handle.Init.ClockDivision = 0;
       Tim3_Handle.Init.CounterMode = TIM_COUNTERMODE_UP;
       HAL_TIM_Base_Init(&Tim3_Handle);
       HAL_TIM_Base_Start_IT(&Tim3_Handle);

       HAL_NVIC_SetPriority(TIM3_IRQn,4,0);
       HAL_NVIC_EnableIRQ(TIM3_IRQn);
    }


    else if( timer_num ==4 )
    {
       TIMx = TIM4;
       __HAL_RCC_TIM4_CLK_ENABLE();
       Timer_ISR.T4_Handle = ISR;

        Tim4_Handle.Instance = TIMx;
        Tim4_Handle.Init.Period = 10 * ms - 1;
        Tim4_Handle.Init.Prescaler = uwPrescalerValue;
        Tim4_Handle.Init.ClockDivision = 0;
        Tim4_Handle.Init.CounterMode = TIM_COUNTERMODE_UP;
        HAL_TIM_Base_Init(&Tim4_Handle);

        HAL_NVIC_SetPriority(TIM4_IRQn,4,0);
        HAL_NVIC_EnableIRQ(TIM4_IRQn);
    }

    else if( timer_num == 7)
    {
     TIMx = TIM7;
     __HAL_RCC_TIM7_CLK_ENABLE();
     Timer_ISR.T7_Handle = ISR;

     Tim7_Handle.Instance = TIMx;
     Tim7_Handle.Init.Period = 10 * ms - 1;
     Tim7_Handle.Init.Prescaler = uwPrescalerValue;
     Tim7_Handle.Init.ClockDivision = 0;
     Tim7_Handle.Init.CounterMode = TIM_COUNTERMODE_UP;
     HAL_TIM_Base_Init(&Tim7_Handle);
     HAL_TIM_Base_Start_IT(&Tim7_Handle);


     HAL_NVIC_SetPriority(TIM7_IRQn,4,0);
     HAL_NVIC_EnableIRQ(TIM7_IRQn);
    }
}


void TIM1_UP_TIM10_IRQHandler(void)
//TIMER中断服务函数 1和10共用中断
{
  HAL_TIM_IRQHandler(&Tim1_Handle);
  //处理定时器1中断请求函数
}


void TIM3_IRQHandler(void)
{
  HAL_TIM_IRQHandler(&Tim3_Handle);
}


void TIM4_IRQHandler(void)
{
HAL_TIM_IRQHandler(&Tim4_Handle);
}


void TIM7_IRQHandler(void)
{
HAL_TIM_IRQHandler(&Tim7_Handle);
}


void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
//用户回调函数，在HAL_TIM_IRQHandler中调用
{
if(htim == &Tim1_Handle)
{
   if(Timer_ISR.T1_Handle != NULL)
     Timer_ISR.T1_Handle();
     //定时器1回调
}
else if( htim == &Tim3_Handle)
{
   if(Timer_ISR.T3_Handle != NULL)
   Timer_ISR.T3_Handle();
}
else if( htim == &Tim4_Handle)
{
   if(Timer_ISR.T4_Handle!= NULL)
   Timer_ISR.T4_Handle();
}
else if(htim == &Tim7_Handle)
{
   if(Timer_ISR.T7_Handle != NULL)
   Timer_ISR.T7_Handle();
}
}
