[问答]

STM32外部中断配置的步骤有哪些呢

中断配置的步骤是怎样的?
STM32外部中断配置的步骤有哪些呢?

回帖(2)

李天竹

2021-11-22 09:07:37
  一、中断配置的步骤
  1、使能中断
  2、设置中断优先级分组
  void NVIC_PriorityGroupConfig(uint32_tNVIC_PriorityGroup);
  #define NVIC_PriorityGroup_0 ((uint32_t)0x700) /*0位抢占,4位响应 */
  #define NVIC_PriorityGroup_1 ((uint32_t)0x600) /*1位抢占,3位响应 */
  #define NVIC_PriorityGroup_2 ((uint32_t)0x500) /*2位抢占,2位响应 */
  #define NVIC_PriorityGroup_3 ((uint32_t)0x400) /*3位抢占,1位响应 */
  #define NVIC_PriorityGroup_4 ((uint32_t)0x300) /*4位抢占,0位响应 */
  一般选择NVIC_PriorityGroup_2,即抢占和响应均有4级。
  3、配置NVIC_InitTypeDef结构体
  void NVIC_Init(NVIC_InitTypeDef*NVIC_InitStruct);
  typedef struct
  {
  uint8_t NVIC_IRQChannel; /*指定要使能或要失能的IRQ通道,这个值可以从stm32f10x.h中引用*/
  uint8_t NVIC_IRQChannelPreemptionPriority; /*指定抢占优先级,0-15 */
  uint8_t NVIC_IRQChannelSubPriority; /*指定响应优先级,0-15 */
  FunctionalState NVIC_IRQChannelCmd; /*使能或失能 ENABLE / DISABLE */
  } NVIC_InitTypeDef;
  NVIC_IRQChannelPreemptionPriority和NVIC_IRQChannelSubPriority的取值范围与调用中断优先级分组函数NVIC_PriorityGroupConfig时的配置相关,如果分组选择的是NVIC_PriorityGroup_2,则这两个的取值均为0-3。
  stm32f10x.h中定义的中断通道值(HD):
  typedef enum IRQn
  {
  /****** Cortex-M3 Processor Exceptions Numbers ************/
  NonMaskableInt_IRQn = -14, /*!《 2 Non Maskable Interrupt */
  MemoryManagement_IRQn = -12, /*!《 4 Cortex-M3 Memory Management Interrupt */
  BusFault_IRQn = -11, /*!《 5 Cortex-M3 Bus Fault Interrupt */
  UsageFault_IRQn = -10, /*!《 6 Cortex-M3 Usage Fault Interrupt */
  SVCall_IRQn = -5, /*!《 11 Cortex-M3 SV Call Interrupt */
  DebugMonitor_IRQn = -4, /*!《 12 Cortex-M3 Debug Monitor Interrupt */
  PendSV_IRQn = -2, /*!《 14 Cortex-M3 Pend SV Interrupt */
  SysTick_IRQn = -1, /*!《 15 Cortex-M3 System Tick Interrupt */
  /****** STM32 specific Interrupt Numbers ***********************************/
  WWDG_IRQn = 0, /*!《 Window WatchDog Interrupt */
  PVD_IRQn = 1, /*!《 PVD through EXTI Line detection Interrupt */
  TAMPER_IRQn = 2, /*!《 Tamper Interrupt */
  RTC_IRQn = 3, /*!《 RTC global Interrupt */
  FLASH_IRQn = 4, /*!《 FLASH global Interrupt */
  RCC_IRQn = 5, /*!《 RCC global Interrupt */
  EXTI0_IRQn = 6, /*!《 EXTI Line0 Interrupt */
  EXTI1_IRQn = 7, /*!《 EXTI Line1 Interrupt */
  EXTI2_IRQn = 8, /*!《 EXTI Line2 Interrupt */
  EXTI3_IRQn = 9, /*!《 EXTI Line3 Interrupt */
  EXTI4_IRQn = 10, /*!《 EXTI Line4 Interrupt */
  DMA1_Channel1_IRQn = 11, /*!《 DMA1 Channel 1 global Interrupt */
  DMA1_Channel2_IRQn = 12, /*!《 DMA1 Channel 2 global Interrupt */
  DMA1_Channel3_IRQn = 13, /*!《 DMA1 Channel 3 global Interrupt */
  DMA1_Channel4_IRQn = 14, /*!《 DMA1 Channel 4 global Interrupt */
  DMA1_Channel5_IRQn = 15, /*!《 DMA1 Channel 5 global Interrupt */
  DMA1_Channel6_IRQn = 16, /*!《 DMA1 Channel 6 global Interrupt */
  DMA1_Channel7_IRQn = 17, /*!《 DMA1 Channel 7 global Interrupt */
  #ifdef STM32F10X_HD
  ADC1_2_IRQn = 18, /* ADC1 and ADC2 global Interrupt */
  USB_HP_CAN1_TX_IRQn = 19, /* USB Device High Priority or CAN1 TX Interrupts */
  USB_LP_CAN1_RX0_IRQn = 20, /* USB Device Low Priority or CAN1 RX0 Interrupts */
  CAN1_RX1_IRQn = 21, /* CAN1 RX1 Interrupt */
  CAN1_SCE_IRQn = 22,/* CAN1 SCE Interrupt */
  EXTI9_5_IRQn = 23, /* External Line[9:5] Interrupts */
  TIM1_BRK_IRQn = 24, /* TIM1 Break Interrupt */
  TIM1_UP_IRQn = 25, /* TIM1 Update Interrupt */
  TIM1_TRG_COM_IRQn = 26, /* TIM1 Trigger and Commutation Interrupt */
  TIM1_CC_IRQn = 27, /* TIM1 Capture Compare Interrupt */
  TIM2_IRQn = 28, /* TIM2 global Interrupt */
  TIM3_IRQn = 29, /* TIM3 global Interrupt */
  TIM4_IRQn = 30, /* TIM4 global Interrupt */
  I2C1_EV_IRQn = 31, /* I2C1 Event Interrupt */
  I2C1_ER_IRQn = 32, /* I2C1 Error Interrupt */
  I2C2_EV_IRQn = 33, /* I2C2 Event Interrupt */
  I2C2_ER_IRQn = 34, /* I2C2 Error Interrupt */
  SPI1_IRQn = 35, /* SPI1 global Interrupt */
  SPI2_IRQn = 36, /* SPI2 global Interrupt */
  USART1_IRQn = 37, /* USART1 global Interrupt */
  USART2_IRQn = 38, /* USART2 global Interrupt */
  USART3_IRQn = 39, /* USART3 global Interrupt */
  EXTI15_10_IRQn = 40, /* External Line[15:10] Interrupts */
  RTCAlarm_IRQn = 41, /* RTC Alarm through EXTI Line Interrupt */
  USBWakeUp_IRQn = 42, /* USB Device WakeUp from suspend through EXTI Line Interrupt */
  TIM8_BRK_IRQn = 43, /* TIM8 Break Interrupt */
  TIM8_UP_IRQn = 44, /* TIM8 Update Interrupt */
  TIM8_TRG_COM_IRQn = 45, /* TIM8 Trigger and Commutation Interrupt */
  TIM8_CC_IRQn = 46, /* TIM8 Capture Compare Interrupt */
  ADC3_IRQn = 47, /* ADC3 global Interrupt */
  FSMC_IRQn = 48, /* FSMC global Interrupt */
  SDIO_IRQn = 49, /* SDIO global Interrupt */
  TIM5_IRQn = 50, /* TIM5 global Interrupt */
  SPI3_IRQn = 51, /* SPI3 global Interrupt */
  UART4_IRQn = 52, /* UART4 global Interrupt */
  UART5_IRQn = 53, /* UART5 global Interrupt */
  TIM6_IRQn = 54, /* TIM6 global Interrupt */
  TIM7_IRQn = 55, /* TIM7 global Interrupt */
  DMA2_Channel1_IRQn = 56, /* DMA2 Channel 1 global Interrupt */
  DMA2_Channel2_IRQn = 57, /* DMA2 Channel 2 global Interrupt */
  DMA2_Channel3_IRQn = 58, /* DMA2 Channel 3 global Interrupt */
  DMA2_Channel4_5_IRQn = 59 /* DMA2 Channel 4 and Channel 5 global Interrupt */
  } IRQn_Type;
  4、编写中断服务函数
  中断服务函数有固定的函数名,在startup_stm32f10x_hd.s文件中已经定义:
  __Vectors DCD __initial_sp ; Top of Stack
  DCD Reset_Handler ; Reset Handler
  DCD NMI_Handler ; NMI Handler
  DCD HardFault_Handler ; Hard Fault Handler
  DCD MemManage_Handler ; MPU Fault Handler
  DCD BusFault_Handler ; Bus Fault Handler
  DCD UsageFault_Handler ; Usage Fault Handler
  DCD 0 ; Reserved
  DCD 0 ; Reserved
  DCD 0 ; Reserved
  DCD 0 ; Reserved
  DCD SVC_Handler ; SVCall Handler
  DCD DebugMon_Handler ; Debug Monitor Handler
  DCD 0 ; Reserved
  DCD PendSV_Handler ; PendSV Handler
  DCD SysTick_Handler ; SysTick Handler
  ; External Interrupts
  DCD WWDG_IRQHandler ; Window Watchdog
  DCD PVD_IRQHandler ; PVD through EXTI Line detect
  DCD TAMPER_IRQHandler ; Tamper
  DCD RTC_IRQHandler ; RTC
  DCD FLASH_IRQHandler ; Flash
  DCD RCC_IRQHandler ; RCC
  DCD EXTI0_IRQHandler ; EXTI Line 0
  DCD EXTI1_IRQHandler ; EXTI Line 1
  DCD EXTI2_IRQHandler ; EXTI Line 2
  DCD EXTI3_IRQHandler ; EXTI Line 3
  DCD EXTI4_IRQHandler ; EXTI Line 4
  DCD DMA1_Channel1_IRQHandler ; DMA1 Channel 1
  DCD DMA1_Channel2_IRQHandler ; DMA1 Channel 2
  DCD DMA1_Channel3_IRQHandler ; DMA1 Channel 3
  DCD DMA1_Channel4_IRQHandler ; DMA1 Channel 4
  DCD DMA1_Channel5_IRQHandler ; DMA1 Channel 5
  DCD DMA1_Channel6_IRQHandler ; DMA1 Channel 6
  DCD DMA1_Channel7_IRQHandler ; DMA1 Channel 7
  DCD ADC1_2_IRQHandler ; ADC1 & ADC2
  DCD USB_HP_CAN1_TX_IRQHandler ; USB High Priority or CAN1 TX
  DCD USB_LP_CAN1_RX0_IRQHandler ; USB Low Priority or CAN1 RX0
  DCD CAN1_RX1_IRQHandler ; CAN1 RX1
  DCD CAN1_SCE_IRQHandler ; CAN1 SCE
  DCD EXTI9_5_IRQHandler ; EXTI Line 9..5
  DCD TIM1_BRK_IRQHandler ; TIM1 Break
  DCD TIM1_UP_IRQHandler ; TIM1 Update
  DCD TIM1_TRG_COM_IRQHandler ; TIM1 Trigger and Commutation
  DCD TIM1_CC_IRQHandler ; TIM1 Capture Compare
  DCD TIM2_IRQHandler ; TIM2
  DCD TIM3_IRQHandler ; TIM3
  DCD TIM4_IRQHandler ; TIM4
  DCD I2C1_EV_IRQHandler ; I2C1 Event
  DCD I2C1_ER_IRQHandler ; I2C1 Error
  DCD I2C2_EV_IRQHandler ; I2C2 Event
  DCD I2C2_ER_IRQHandler ; I2C2 Error
  DCD SPI1_IRQHandler ; SPI1
  DCD SPI2_IRQHandler ; SPI2
  DCD USART1_IRQHandler ; USART1
  DCD USART2_IRQHandler ; USART2
  DCD USART3_IRQHandler ; USART3
  DCD EXTI15_10_IRQHandler ; EXTI Line 15..10
  DCD RTCAlarm_IRQHandler ; RTC Alarm through EXTI Line
  DCD USBWakeUp_IRQHandler ; USB Wakeup from suspend
  DCD TIM8_BRK_IRQHandler ; TIM8 Break
  DCD TIM8_UP_IRQHandler ; TIM8 Update
  DCD TIM8_TRG_COM_IRQHandler ; TIM8 Trigger and Commutation
  DCD TIM8_CC_IRQHandler ; TIM8 Capture Compare
  DCD ADC3_IRQHandler ; ADC3
  DCD FSMC_IRQHandler ; FSMC
  DCD SDIO_IRQHandler ; SDIO
  DCD TIM5_IRQHandler ; TIM5
  DCD SPI3_IRQHandler ; SPI3
  DCD UART4_IRQHandler ; UART4
  DCD UART5_IRQHandler ; UART5
  DCD TIM6_IRQHandler ; TIM6
  DCD TIM7_IRQHandler ; TIM7
  DCD DMA2_Channel1_IRQHandler ; DMA2 Channel1
  DCD DMA2_Channel2_IRQHandler ; DMA2 Channel2
  DCD DMA2_Channel3_IRQHandler ; DMA2 Channel3
  DCD DMA2_Channel4_5_IRQHandler ; DMA2 Channel4 & Channel5
  __Vectors_End

举报

李敏

2021-11-22 09:07:49
二、外部中断/事件控制器EXTI
  互联网型产品有20个EXTI,其他的有19个,与IO口引脚相连的有16个(EXTI0-EXTI15),还有PVD(EXTI线16),RTCAlarm(EXTI线17),USB唤醒(EXTI线18),以及互联网型的ETH_WKUP(EXTI线19)。EXTI0~EXTI15可以被映射到GPIOA-GPIOG的引脚上。

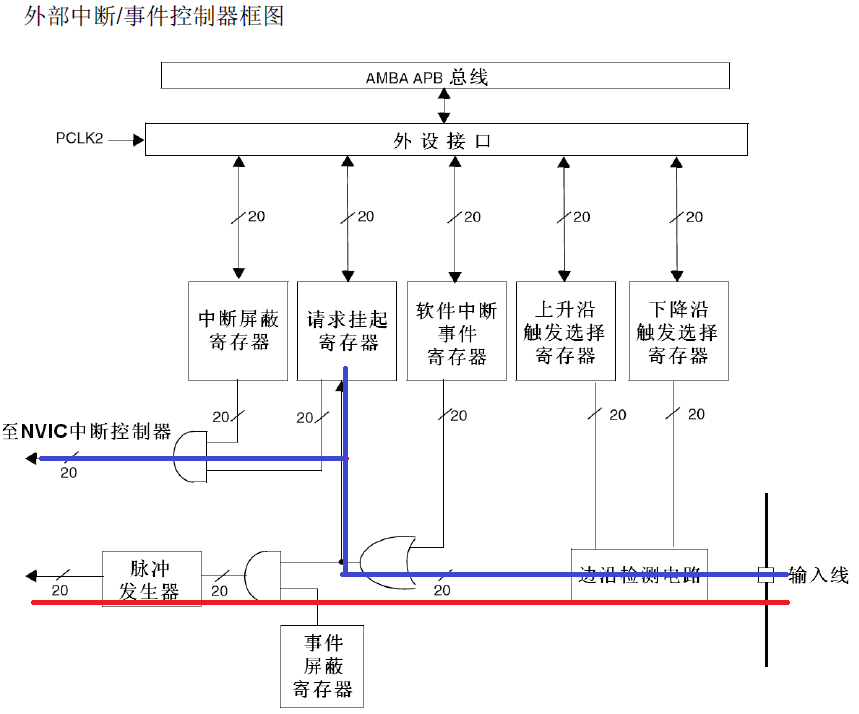

  EXTI结构框图

  三、外部中断配置
  配置外部中断使用STM32外设库函数,涉及“stm32f10x_exti.h”、“stm32f10x_exti.c”、“stm32f10x_gpio.h”和“stm32f10x_gpio.c”四个文件。
  在本程序中将开发板上的四个按键均配置为外部中断源,分别是GPIOA_0对应EXTI_Line0,GPIOE_2、GPIOE_3、和GPIOE_4分别对应EXTI_2、EXTI_3和EXTI_4。
  1、使能IO口时钟,配置IO口为输入模式
  2、开启AFIO时钟
  RCC_APB2PeriphClockCmd( RCC_APB2Periph_AFIO, ENABLE );
  3、设置IO口与中断线的映射关系
  使用GPIO_EXTILineConfig函数(“stm32f10x_gpio.h”和“stm32f10x_gpio.c”)该函数原型为:void GPIO_EXTILineConfig( uint8_t GPIO_PortSource, uint8_t GPIO_PinSource);
  其中GPIO_PortSource取值如下:
  #define GPIO_PortSourceGPIOA ((uint8_t)0x00)
  #define GPIO_PortSourceGPIOB ((uint8_t)0x01)
  #define GPIO_PortSourceGPIOC ((uint8_t)0x02)
  #define GPIO_PortSourceGPIOD ((uint8_t)0x03)
  #define GPIO_PortSourceGPIOE ((uint8_t)0x04)
  #define GPIO_PortSourceGPIOF ((uint8_t)0x05)
  #define GPIO_PortSourceGPIOG ((uint8_t)0x06)
  GPIO_PinSource取值如下:
  #define GPIO_PinSource0 ((uint8_t)0x00)
  #define GPIO_PinSource1 ((uint8_t)0x01)
  #define GPIO_PinSource2 ((uint8_t)0x02)
  #define GPIO_PinSource3 ((uint8_t)0x03)
  #define GPIO_PinSource4 ((uint8_t)0x04)
  #define GPIO_PinSource5 ((uint8_t)0x05)
  #define GPIO_PinSource6 ((uint8_t)0x06)
  #define GPIO_PinSource7 ((uint8_t)0x07)
  #define GPIO_PinSource8 ((uint8_t)0x08)
  #define GPIO_PinSource9 ((uint8_t)0x09)
  #define GPIO_PinSource10 ((uint8_t)0x0A)
  #define GPIO_PinSource11 ((uint8_t)0x0B)
  #define GPIO_PinSource12 ((uint8_t)0x0C)
  #define GPIO_PinSource13 ((uint8_t)0x0D)
  #define GPIO_PinSource14 ((uint8_t)0x0E)
  #define GPIO_PinSource15 ((uint8_t)0x0F)
  这里四个按键对应中断线映射:
  GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0 );
  GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource2 );
  GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource3 );
  GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource4 );
  4、配置中断分组(NVIC),使能中断
  voidNVIC_PriorityGroupConfig(uint32_t NVIC_PriorityGroup);
  voidNVIC_Init(NVIC_InitTypeDef* NVIC_InitStruct);
  这里如下调用:
  NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
  //对GPIO_0,映射到EXTI0
  NVIC_InitTypeDef NVIC_Struct;
  NVIC_Stuct.NVIC_IRQChannel = EXTI0_IRQn;
  NVIC_Stuct.NVIC_IRQChannelPreemptionPriority = 2;
  NVIC_Stuct.NVIC_IRQChannelSubPriority = 3;
  NVIC_Stuct.NVIC_IRQChannelCmd = ENABLE;
  NVIC_Init( &NVIC_Struct );
  5、初始化EXTI,选择触发方式
  调用EXTI库函数EXTI_Init实现,该函数原型为:
  voidEXTI_Init(EXTI_InitTypeDef* EXTI_InitStruct);
  在“stm32f10x_exti.h”文件中定义了以下结构体和宏:
  typedef struct
  {
  uint32_t EXTI_Line; /*指定要使能或失能的中断或事件线*/
  EXTIMode_TypeDef EXTI_Mode; /*指定中断线的模式*/
  EXTITrigger_TypeDef EXTI_Trigger; /*设置触发方式*/
  FunctionalState EXTI_LineCmd; /*使能或失能 ENABLE or DISABLE */
  }EXTI_InitTypeDef;
  #define EXTI_Line0 ((uint32_t)0x00001) /* External interrupt line 0 */
  #define EXTI_Line1 ((uint32_t)0x00002) /* External interrupt line 1 */
  #define EXTI_Line2 ((uint32_t)0x00004) /* External interrupt line 2 */
  #define EXTI_Line3 ((uint32_t)0x00008) /* External interrupt line 3 */
  #define EXTI_Line4 ((uint32_t)0x00010) /* External interrupt line 4 */
  #define EXTI_Line5 ((uint32_t)0x00020) /* External interrupt line 5 */
  #define EXTI_Line6 ((uint32_t)0x00040) /* External interrupt line 6 */
  #define EXTI_Line7 ((uint32_t)0x00080) /* External interrupt line 7 */
  #define EXTI_Line8 ((uint32_t)0x00100) /* External interrupt line 8 */
  #define EXTI_Line9 ((uint32_t)0x00200) /* External interrupt line 9 */
  #define EXTI_Line10 ((uint32_t)0x00400) /* External interrupt line 10 */
  #define EXTI_Line11 ((uint32_t)0x00800) /* External interrupt line 11 */
  #define EXTI_Line12 ((uint32_t)0x01000) /* External interrupt line 12 */
  #define EXTI_Line13 ((uint32_t)0x02000) /* External interrupt line 13 */
  #define EXTI_Line14 ((uint32_t)0x04000) /* External interrupt line 14 */
  #define EXTI_Line15 ((uint32_t)0x08000) /* External interrupt line 15 */
  #define EXTI_Line16 ((uint32_t)0x10000) /* External interrupt line 16 Connected to the PVD Output */
  #define EXTI_Line17 ((uint32_t)0x20000) /* External interrupt line 17 Connected to the RTC
  Alarm event */
  #define EXTI_Line18 ((uint32_t)0x40000) /* External interrupt line 18 Connected to the
  USB Device/USB OTG FS Wakeup from suspend event */
  #define EXTI_Line19 ((uint32_t)0x80000) /* External interrupt line 19 Connected to the
  Ethernet Wakeup event */
  typedef enum
  {
  EXTI_Mode_Interrupt = 0x00, //设置EXTI线路为中断请求
  EXTI_Mode_Event = 0x04 //设置EXTI线路为事件请求
  }EXTIMode_TypeDef;
  typedef enum
  {
  EXTI_Trigger_Rising = 0x08, //设置输入线路上升沿为中断请求
  EXTI_Trigger_Falling = 0x0C, //设置输入线路下降沿为中断请求
  EXTI_Trigger_Rising_Falling = 0x10 //设置输入线路上升沿和下降沿为中断请求
  }EXTITrigger_TypeDef;
  这里分别对0,2,3,4四个外部中断进行设置:
  对K_UP键中断设置,根据电路连接,因为该键设置为下拉方式,在没有按下时为低电平,按下时为高电平,所以应设为上升沿触发。
  EXTI_InitTypeDef EXTI_Struct;
  EXTI_Struct.EXTI_Line = EXTI_Line0;
  EXTI_Struct.EXTI_Mode = EXTI_Mode_Interrupt;
  EXTI_Struct.EXTI_Trigger = EXTI_Trigger_Rising;
  EXTI_Struct.EXTI_LineCmd = ENABLE;
  EXTI_Init( &EXTI_Struct );
  另外3个类似操作。
  6、设置中断处理函数
  中断服务函数有固定的函数名,在startup_stm32f10x_hd.s文件中已经定义,这里的四个中断的函数名分别为:EXTI0_IRQHandler、EXTI2_IRQHandler、EXTI3_IRQHandler和EXTI4_IRQHandler。
  void EXTI0_IRQHandler( void )
  {
  if( EXTI_GetITStatus( EXTI_Line0 ) ==1)
  {
  delay_ms(10);
  if(K_UP==1)
  {
  Sound(262);
  }
  }
  EXTI_ClearITPendingBit( EXTI_Line0 );
  }
  四、项目实现
  1、本项目以使用STM32GPIO读取按键实现按键操作为基础(代码下载地址)。
  2、由于本项目需要用到EXTI相关库函数,所以将“stm32f10x_exti.h”、“stm32f10x_exti.c”两个文件分别复制到项目文件夹的“Lib/inc”和“Lib/src”子文件夹下,并将“stm32f10x_exti.c”文件加入到项目的“Lib ”组中。
  3、在项目文件夹下的“User”子文件夹下新建“Exti”子文件夹,在Keil5中新建“Exti.h”和“Exti.c”文件,并将“Exti.c”文件加入到项目的“User ”组中,然后修改“Include Paths”,添加“。UserExti”路径,以便项目中其他程序能够引用“Exti.h”。
  4、在“Exti.h”文件中添加相应的宏定义和函数声明,内容如下:
  #ifndef __EXTI__H
  #define __EXTI__H
  #include “system.h”
  #include “stm32f10x_exti.h”
  void KEY_EXTI_Init(void);
  #endif
  5、在“Exti.c”文件中实现KEY_EXTI_Init函数和四个中断函数。
  #include “exti.h”
  #include “key.h”
  #include “stm32f10x_rcc.h”
  #include “misc.h”
  #include “beep.h”
  #include “systick.h”
  void KEY_EXTI_Init(void)
  {
  NVIC_InitTypeDef NVIC_Struct;
  EXTI_InitTypeDef EXTI_Struct;
  //1、使能IO口时钟,配置IO口为输入模式
  Key_Init(); //调用key.c中的初始化按键GPIO的函数
  //2、开启AFIO时钟
  RCC_APB2PeriphClockCmd( RCC_APB2Periph_AFIO, ENABLE );
  //3、设置IO口与中断线的映射关系
  GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0 );
  GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource2 );
  GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource3 );
  GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource4 );
  //4、配置中断分组(NVIC),使能中断
  NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2 );
  NVIC_Struct.NVIC_IRQChannel = EXTI0_IRQn;
  NVIC_Struct.NVIC_IRQChannelPreemptionPriority = 2;
  NVIC_Struct.NVIC_IRQChannelSubPriority = 3;
  NVIC_Struct.NVIC_IRQChannelCmd = ENABLE;
  NVIC_Init( &NVIC_Struct );
  NVIC_Struct.NVIC_IRQChannel = EXTI2_IRQn;
  NVIC_Struct.NVIC_IRQChannelPreemptionPriority = 2;
  NVIC_Struct.NVIC_IRQChannelSubPriority = 3;
  NVIC_Struct.NVIC_IRQChannelCmd = ENABLE;
  NVIC_Init( &NVIC_Struct );
  NVIC_Struct.NVIC_IRQChannel = EXTI3_IRQn;
  NVIC_Struct.NVIC_IRQChannelPreemptionPriority = 2;
  NVIC_Struct.NVIC_IRQChannelSubPriority = 3;
  NVIC_Struct.NVIC_IRQChannelCmd = ENABLE;
  NVIC_Init( &NVIC_Struct );
  NVIC_Struct.NVIC_IRQChannel = EXTI4_IRQn;
  NVIC_Struct.NVIC_IRQChannelPreemptionPriority = 2;
  NVIC_Struct.NVIC_IRQChannelSubPriority = 3;
  NVIC_Struct.NVIC_IRQChannelCmd = ENABLE;
  NVIC_Init( &NVIC_Struct );
  //5、使能EXTI,选择触发方式
  //K_UP设为上升沿触发
  EXTI_Struct.EXTI_Line = EXTI_Line0;
  EXTI_Struct.EXTI_Mode = EXTI_Mode_Interrupt;
  EXTI_Struct.EXTI_Trigger = EXTI_Trigger_Rising;
  EXTI_Struct.EXTI_LineCmd = ENABLE;
  EXTI_Init( &EXTI_Struct );
  //K_LEFT,K_DOWN,K_RIGHT设为下降沿触发
  EXTI_Struct.EXTI_Line = EXTI_Line2|EXTI_Line3|EXTI_Line4;
  EXTI_Struct.EXTI_Mode = EXTI_Mode_Interrupt;
  EXTI_Struct.EXTI_Trigger = EXTI_Trigger_Rising;
  EXTI_Struct.EXTI_LineCmd = ENABLE;
  EXTI_Init( &EXTI_Struct );
  }
  void EXTI0_IRQHandler(void)
  {
  u8 i;
  if( EXTI_GetITStatus( EXTI_Line0 ) == 1)
  {
  delay_ms(10);
  if(K_UP==1)
  {
  for(i=0; i《100;i++)
  Sound(262);
  }
  }
  EXTI_ClearITPendingBit(EXTI_Line0);
  }
  void EXTI2_IRQHandler(void)
  {
  u8 i;
  if( EXTI_GetITStatus( EXTI_Line2 ) == 1)
  {
  delay_ms(10);
  if(K_LEFT==0)
  {
  for(i=0; i《100;i++)
  Sound(294);
  }
  }
  EXTI_ClearITPendingBit(EXTI_Line2);
  }
  void EXTI3_IRQHandler(void)
  {
  u8 i;
  if( EXTI_GetITStatus( EXTI_Line3 ) == 1)
  {
  delay_ms(10);
  if(K_DOWN==0)
  {
  for(i=0; i《100;i++)
  Sound(330);
  }
  }
  EXTI_ClearITPendingBit(EXTI_Line3);
  }
  void EXTI4_IRQHandler(void)
  {
  u8 i;
  if( EXTI_GetITStatus( EXTI_Line4 ) == 1)
  {
  delay_ms(10);
  if(K_RIGHT==0)
  {
  for(i=0; i《100;i++)
  Sound(349);
  }
  }
  EXTI_ClearITPendingBit(EXTI_Line4);
  }
  6、修改“main.c”文件,内容如下:
  #include “SysTick.h”
  #include “exti.h”
  #include “beep.h”
  int main()
  {
  SysTick_Init(72);
  BEEP_Init();
  KEY_EXTI_Init();
  while(1)
  {
  }
  }
  7、编译,下载到开发板
举报

更多回帖

发帖
×
20
完善资料,
赚取积分
