前言
拓达TSDA-C21B伺服是我的研究生课题平衡车的项目，用来做电机转向控制用的驱动器，网上没有单片机控制的驱动程序可参考，咨询卖家也没有相关的程序提供，所以只有自己看官方的用户手册自己写控制转向的驱动程序。本文介绍拓达伺服TSDA-C21B使用单片机来控制电机转向角方案，以官方的手册为参考，从硬件的接线到软件的设计进行讲解。
下面以STM32F4单片机为例，来介绍控制电机转向的方案。
你需要的材料有：24-80V直流电源、TSDA-C21B和配套的电机和配件、串口母头、STM32F4单片机模块、STM32F4数据手册、TSDA-C21B 伺服用户手册
驱动器的参数配置
关于驱动器参数的调试软件这里不多做介绍，官方的手册和客服都能帮忙处理。若通讯故障则为硬件接线问题。

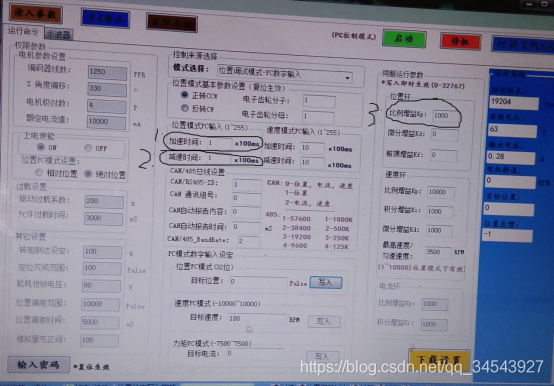

这里 我们选的模式选择的参数后文中有解释。1、2参数是电机加减速的时间，3是比例增益增大它能使电机反应更灵敏。图中的参数值可供参考。配置好之后电机下载设置写入驱动器即可
一、硬件准备
1、驱动器的硬件的接线硬件的接线

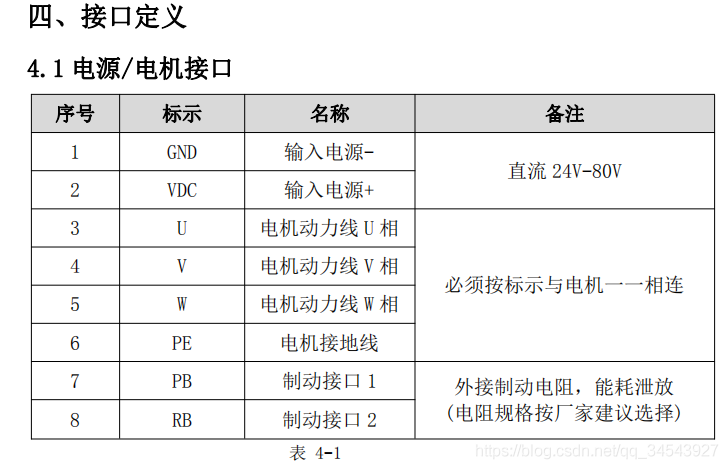

此处参考官方手册的接线。注意：此处PB、RB可暂时不接

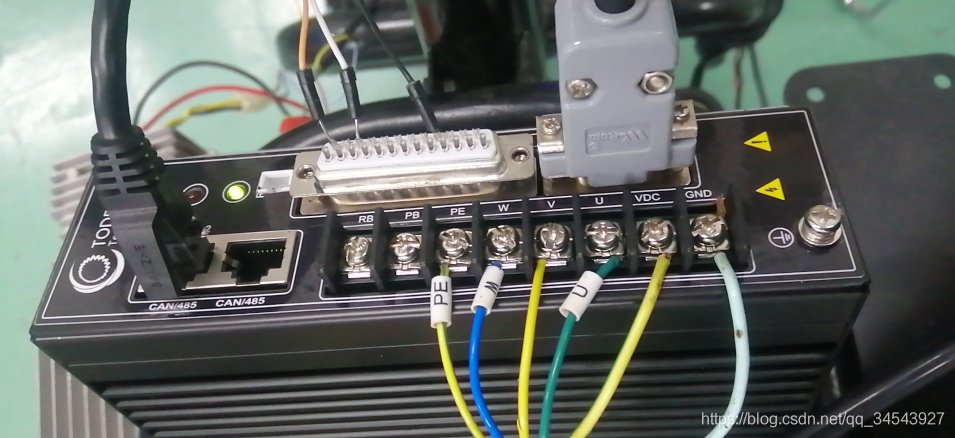

实物接线图 (控制接口可暂时不接，后面需要测速时可接到单片机用于测电机的转速)

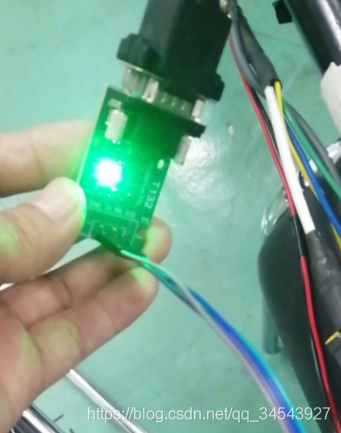

2、网口线插入标有RS232的端口，另一端再接一个串口母头，引出的杜邦线接STM32的串口（注意RXT接单片机串口的TXD，TXD接单片机的RXD）
二、软件的设计
1.看官方的数据手册确定写软件的方案
(1)、控制模式、与控制来源的选择的选择

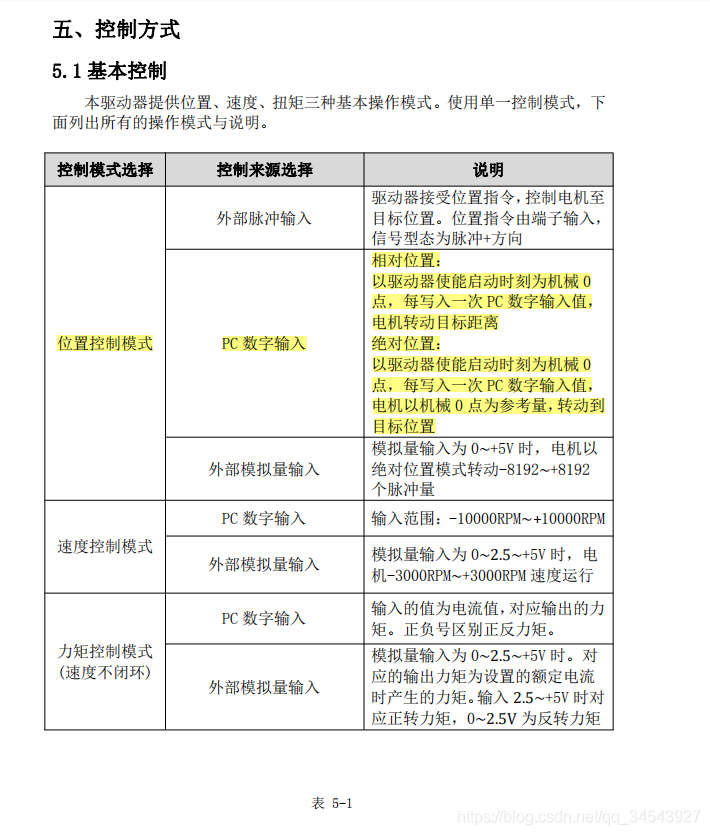

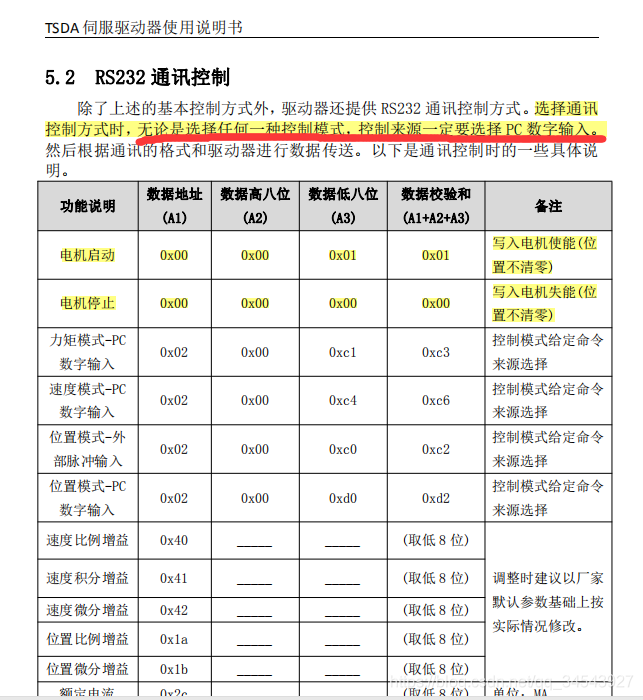

我们要设计的是控制电机转向。看官方数据手册的控制方式，有位置控制模式、速度控制模式、力矩控制模式。这里我们选择位置控制模式，由5.2知必须选择PC数字输入。所以在上文驱动器参数的配置里选择 位置调试模式-PC数字输入。
(2)、通过官方手册上的说明来搞懂使用RS232发命令的方法和步骤

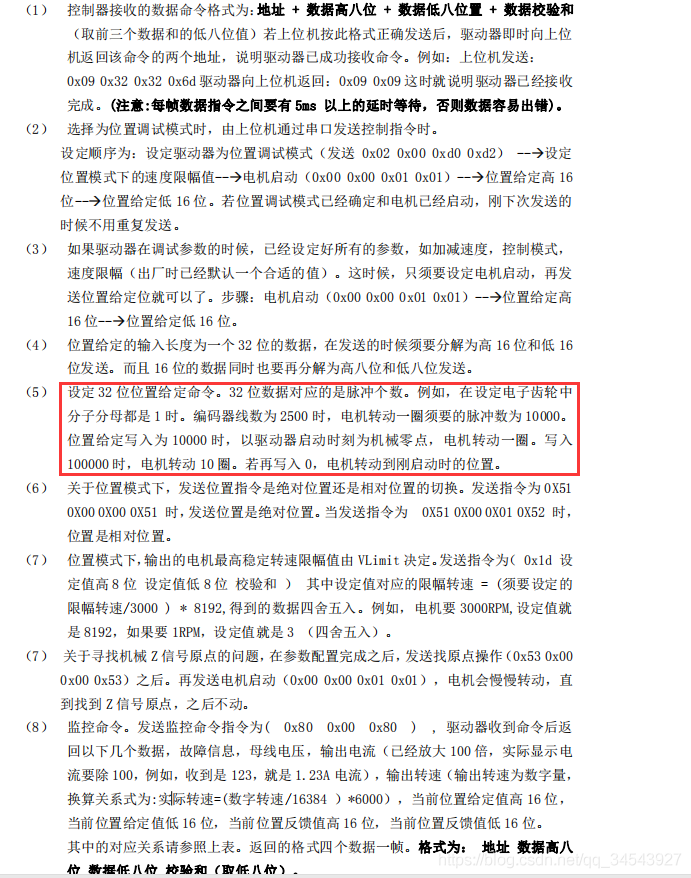

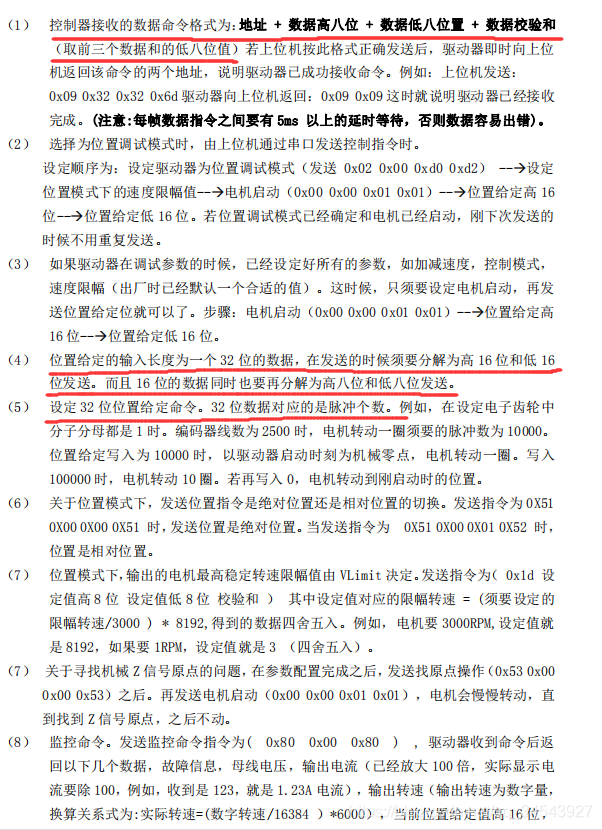

看下图(1)知道控制器接收数据命令的格式为 地址(A1) + 数据高八位(A2) + 数据低八位(A3) + 数据校验和（A1+A2+A3的低八位值）

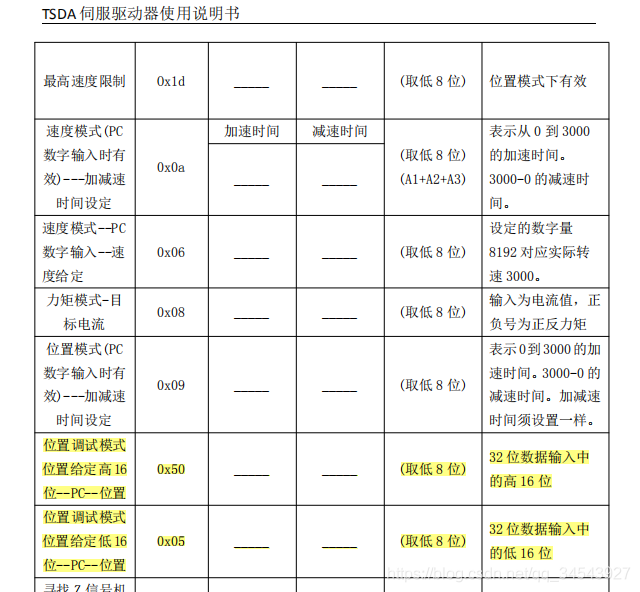

看下图(4)并结合下下图中黄线标注的地方知道我们发送的是一个长度为32位的数据，发送时需要分解为高16位和低16位发送。发送高16位的数据地址（A1）为0x50，发送低16位的数据地址（A1）为0x05。校验和取（A1+A2+A3）前8位。其中16位数据也要分高8位和低八位进行发送（由下图1（1）知先发送高八位再发送低八位）。
我们通过上述对数据手册的分析来验证一下官方给的RS232通讯发命令的方法：

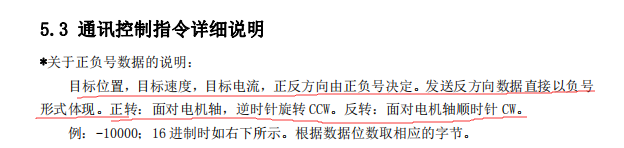

1、给定-10000转化为16进制为 0xFFFF FFFF FFFF D8F0，取32位数据即后32位 FFFF D8F0，高16位为FFFF，低16位为D8F0。其中高16位的高8位为FF，低8位为FF；低16位的高8位为D8，低8位为F0。
高16位校验和的计算方法为(0x50+0xFF+0xFF)&0xFF计算得0x4E,低16位校验和的计算方法为(0x05+0xD8+0xF0)&0xFF计算得0xCD。
2、按照上图1（1）知发送数据命令的格式为地址(A1) + 数据高八位(A2) + 数据低八位(A3) + 数据校验和 所以先在地址0x50发数据高16位，且要分高八位、低八位发送，最后发送校验和。在地址0x05发数据低16位，且要分高八位、低八位发送，最后发送校验和。
3、由上图1（1）知每帧数据指令之间要有5ms以上的等待，所以上面发送高16位和低16数据时需要有延时。
4、由上述的分析可得出 RS232发送的命令为：
0x50 0xFF 0xFF 0x4E 延时10ms 0x05 0xD8 0xF0 0xCD

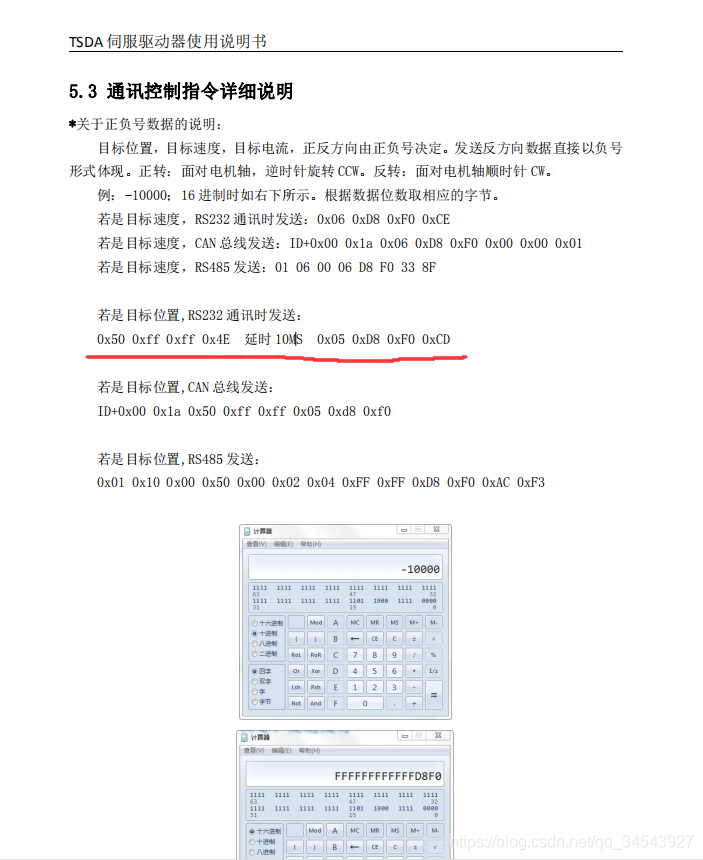

为了安全在发送两帧数据之间延时10ms。与下图中官方给定的发送命令一致。
(3)、自己动手写串口发送数据的函数
1、发送数据函数的结构分析
根据上面所总结的发送数据的方法，我们知道发送数据一次发送32位，需要分不同地址发送它的高16位和低16位，并且高16位和低16位也是按高8位和低8位发送的。所以可以先写发16位数据命令的函数（其中要嵌套发送A1、A2、A3、校验和后8位），然后再在发32位数据函数中嵌套调用发16位数据命令的函数。
2、发送16位数据命令函数的写法分析
根据上面的总结，我们可以将发送命令函数的参数定为 地址和8位数据，类似这种伪代码
void SendCmd(u8 addr, u16 val)
{
发送 addr(A1)；
发送val的高8位(A2)；
发送val的低8位(A3)；
发送校验和的后8位((A1+A2+A3)&0xFF)；
}
3、发送32位数据函数写法分析
根据上面的总结与分析，发送数据函数的参数定为一个32位的数据值，伪代码类似于这种
void SendData(u32 data)
{
调用SendCmd函数在0x50处发送data的高16位；
delay_10ms();
调用SendCmd函数在0x05处发送data的低16位；
}
2、具体总的代码具体实现如下
// 通过串口4给驱动器发送16位数据命令函数
void SendCmd(u8 addr,u16 val) // 函数参数为 数据地址和 16位值
{
u8 gao,di,chk; // 定义8位数据gao、di、chk用于存储16位数据的高8位、低8位、和校验和的低8位
gao=(val>>8)&0xff; // 得到实参val的高8位
di=val&0xff; // 得到实参val的低8位
chk=(addr+gao+di)&0xff; // 得到校验和的低8位
while((UART4->SR&0X40)==0); // 等待数据发送完成，完成时跳出while，执行下一条语句
UART4->DR =addr; // 向串口发送数据地址(A1)
while((UART4->SR&0X40)==0); // 等待数据发送完成，完成时跳出while，执行下一条语句
UART4->DR =gao; // 向串口发送数据的高8位
while((UART4->SR&0X40)==0); // 等待数据发送完成，完成时跳出while，执行下一条语句
UART4->DR =di; // 向串口发送数据的低8位
while((UART4->SR&0X40)==0); // 等待数据发送完成，完成时跳出while，执行下一条语句
UART4->DR =chk; // 向串口发送校验和低8位
}
// 通过串口4给驱动器发送32位数据函数
void SendData(u32 data)
{
u16 gao,di; // 定义16位数据gao和di，用于存储函数参数的高16位和低16位
if(data<0){ // 如果要发送的数据data是小于0的值，则需要将data变为补码的形式（因为负数在内存中是以补码的形式存储的）
data=data*(-1); // 负数的补码的计算方法为：其相应正数的反码加1。此行是求它相应的正数
data=~data+1; // 此行是取反加1， 得到计算机中 “真正意义的” 负数
}
gao=(data>>16)&0xffff; // 得到实参data的高16位
di=data&0xffff; // 得到实参data的低16位
SendCmd(0x50,gao); // 调用SendCmd函数将高16位值从相应的地址(0x50)处发送
delay_ms(15); // 每帧数据指令要延时5ms以上，避免出错
SendCmd(0x05,di); // 调用SendCmd函数将低16位值从相应的地址(0x05)处发送
}
基础知识补充：
(1)、>> 操作符即将数据的2进制右移，每移动一位左边最高位都补0，(val>>8)&0xff，此句命令即将val的高位移到低8位，&0xff即得到低8位(0xxxxxx&0xff = 0xxx)。
(2)、正数在内存中以源码的形式存储的，负数则以补码的形式存储的，要将负数写入UART->DR，则要写入其补码。
(3)、如果你不懂上述串口的操作，你可以打开STM32F4的数据手册。

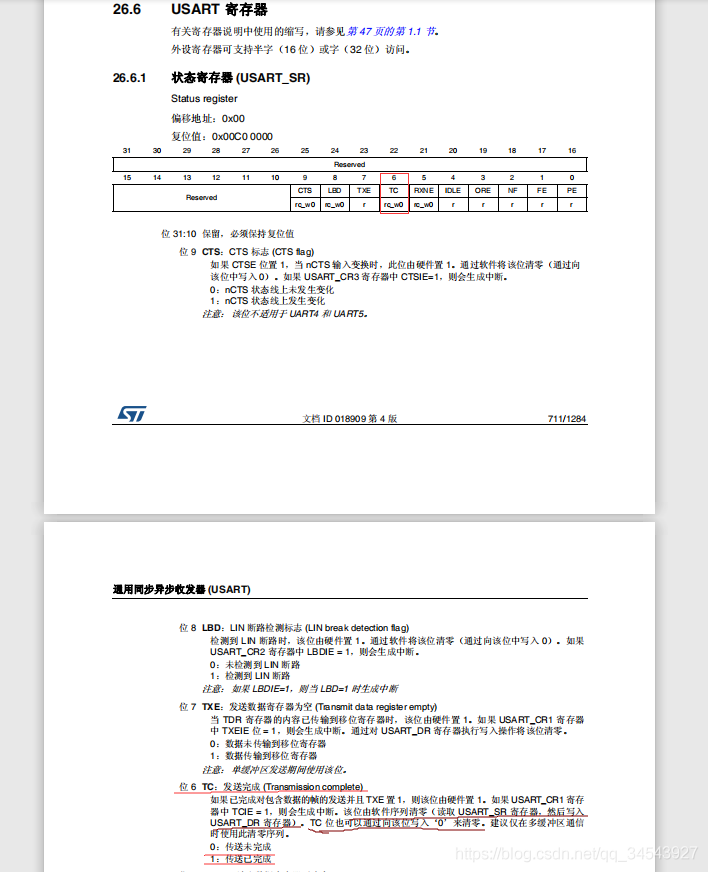

1.搜索USART_SR到如下图所示的页面
看红框框柱的地方为USART的第6位为TC寄存器（可读可清零，可以通过写‘0’来清零）。该位默认值为1，看下面的红线部分知道，为0表示传送未完成 ，1表示传送已完成。读取USART_SR，然后写入USART_DR会将此位软件清零。
所以在传输数据前需要等待上次的传输完成，利用while内的 UART4->SR&0X40==0 用于判断UART寄存器的第6位TC是否等于0，即判断上次数据是否已发送完成。如果完成则执行下一行语句，如果未完成则一直执行空语句等待。

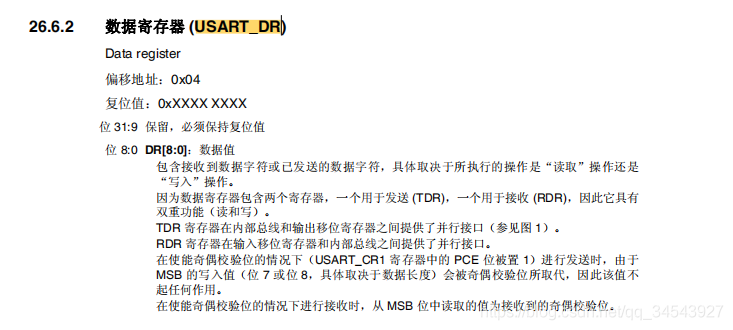

2.搜索USART_DR到如下图所示页面
可以看到USART的DR寄存器的描述，为8位，能读能写。
所以我们能像 UART4->DR =gao; 这样对它进行写操作。
3、main函数调用SendData()函数实现角度转向
这里我们在电机上接了一个64:1的减速器。
............
int main(void)
{
SendData(20000); // 以启动时刻为机械零点，电机往正方向转4圈，减速器64:1，即向正方向转22.5°，到+22.5°位置
delay_ms(2000); // 延时2000ms
SendData(-20000); // 以启动时刻为机械零点，电机往反方向转8圈，即转45°，到相对机械零点-22.5°位置
delay_ms(2000); // 延时2000ms
}
我们的编码器是1250线的，所以 5000脉冲，转1圈。 发送 200000脉冲即转4圈。用了64:1的减速器乘以减速比1/64再乘1/360即可求出转向角为22.5°。由于是位置模式的绝对位置，所以发送-20000时转到 -22.5°的位置。
三、总结
以上便是用STM32控制TSDA-C21B驱动器控制位置转向过程，这个方案我们用过。优点是使用串口操作相对比较简单，缺点是每发一帧命令都需要延时10ms，而单片机执行指令是微秒级的，而且驱动器还需要对发送的数据进行响应需要一定的时间，所以在每次给驱动器发数据时都需要延时等待几十毫秒的时间，在某些实时性比较高的场合，比如平衡车需要实时读取IMU数据并实时控制车辆转向时，这个延迟相对于IMU的中断间隔就很大了，导致不能实时的控制车辆的转向。该方案存在缺陷。
四、后记
咨询过拓达的工程师后得知CAN控制和RS485速度会快一些，进一步咨询之后知道CAN线的响应为5ms以内，而且看数据手册知道每帧数据之间不需要像数据串口那样延时5ms以上。所以每次发CAN命令之间只需要 间隔5ms 就可以了。这相对于IMU获取姿态的中断来说可以满足需求。
