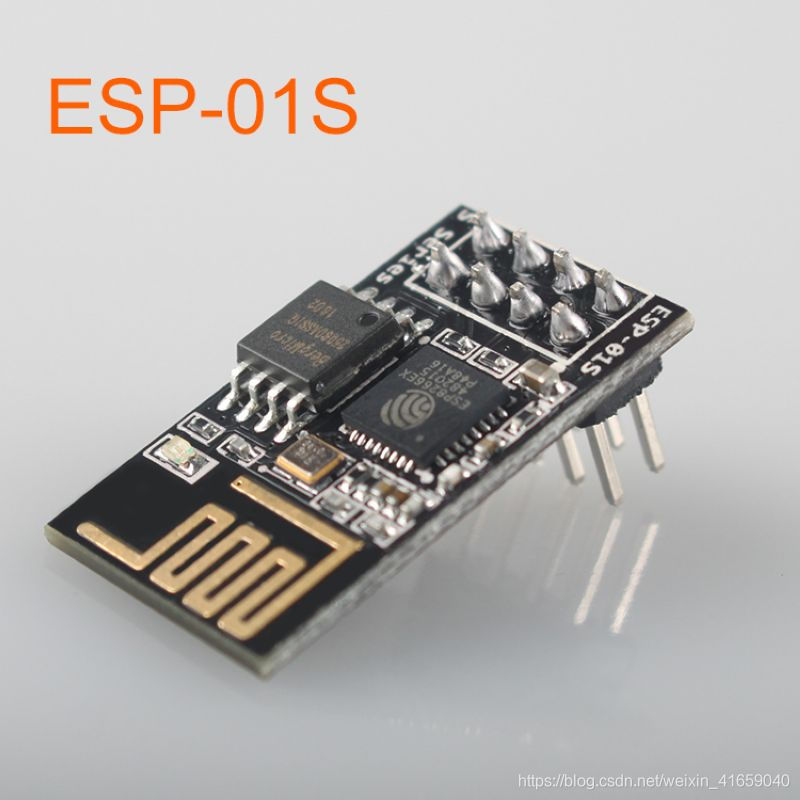

  实验三十三：ESP8266串口WIFI收发无线模块 （ESP-01S）


  乐鑫科技
  成立于2008年，是一家专业的无晶圆半导体公司，致力于研发设计 WiFi 和蓝牙技术的无线系统级芯片，提供移动通讯和物联网解决方案。2014年上半年推出的ESP826让乐鑫成了物联网芯片黑马，2016年9月，乐鑫又推出了新品——ESP32 ，为千“片”一律的 32位 MCU 市场带来一股新风。ESP32芯片将bgn WiFi和蓝牙BLE合二为一，搭配双核32位Tensilica L108 MCU，最高主频可达250MHz，且具备低功耗等多种睡眠模式供不同的物联网应用场景使用。





  安信可科技
  成立于2012年，一直专注于物联网（IOT）领域。是集成设计、研发和生产为一体的技术密集型高新企业，是无线模组相关解决方案的领先供应商。自公司成立以来一直保持稳定快速成长，在“串口转以太网”、“串口转WIFI”、 “串口转GPRS”三大核心领域得到客户充分肯定。ESP8266 系列模组是其开发的一系列基于乐鑫ESP8266的超低功耗的UART-WiFi模块的模组，可以方便地进行二次开发，接入云端服务，实现手机3/4G全球随时随地的控制，加速产品原型设计。





  ESP8266
ESP8266是由乐鑫公司出品的一款物联网芯片，因为价格较低，性能稳定等收到很大的关注。它是一款比较通用的WiFi 芯片，其核心为一块Diamond Standard 106Micro控制器的高集成度芯片。该芯片是当时行业内集成度较高的WiFi MCU芯片，集成了32位MCU、WiFi射频、基带、MAC、TCP/IP于单颗 SoC 上，实现了板上占用空间最小化。同时ESP8266 也只有7个外围器件，大大降低了ESP8266的模组BOM成本，也正因为如此，该芯片迎合了智能家居市场的价格要求。另外，该芯片的 WLAN 拥有领先的电源控制算法，可在省电模式下工作，满足电池和电源设备苛刻的供电要求。





  内部结构







引脚图















  ESP8266特性
  *802.11 b/g/n
  *内置低功耗32位CPU：可以兼作应用处理器
  *内置10 bit高精度ADC
  *内置TCP/IP协议栈
  *内置TR开关、balun、LNA、功率放大器和匹配网络
  *内置PLL、稳压器和电源管理组件
  *支持天线分集
  *STBC、1x1 MIMO、2x1 MIMO
  *A-MPDU、A-MSDU的聚合和0.4 s的保护间隔
  *WiFi @ 2.4 GHz，支持 WPA/WPA2 安全模式
  *支持STA/AP/STA+AP工作模式
  *支持Smart Config功能（包括Android和iOS设备）
  *SDIO 2.0、（H） SPI、UART、I2C、I2S、IR Remote Control、PWM、GPIO
  *深度睡眠保持电流为10 uA，关断电流小于5 uA
  *2 ms之内唤醒、连接并传递数据包
  *802.11b模式下+20 dBm的输出功率
  *待机状态消耗功率小于1.0 mW （DTIM3）
  *工作温度范围：-40°C - 125°C
  *通过 FCC， CE， TELEC， WiFi Alliance 及 SRRC 认证





  电原理图

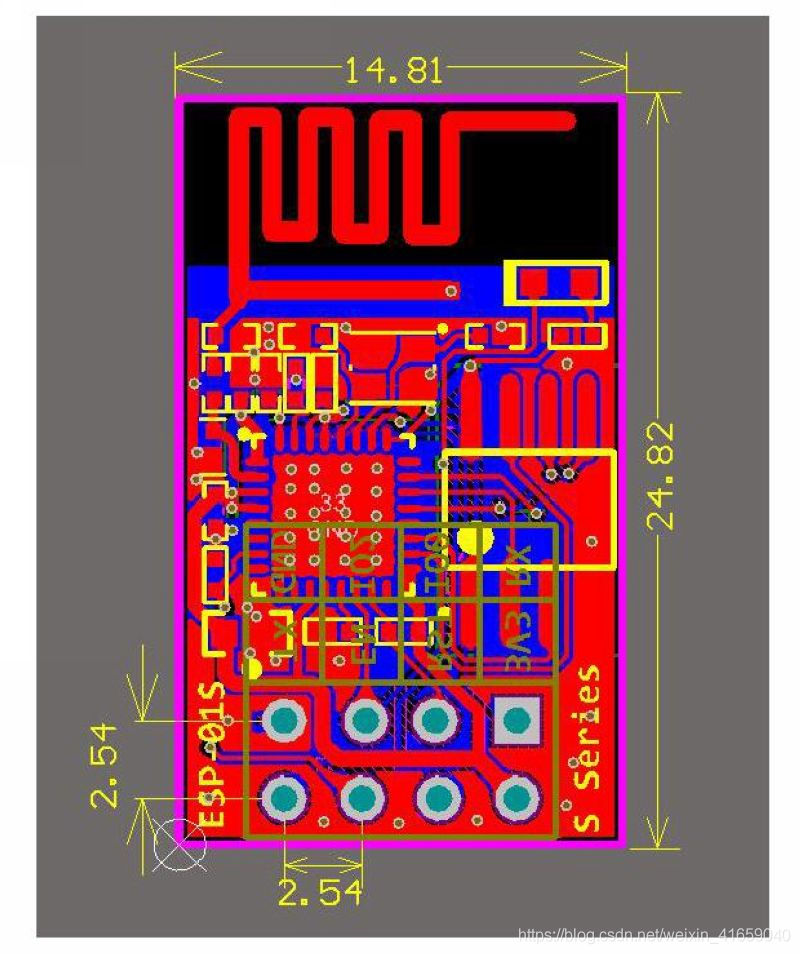

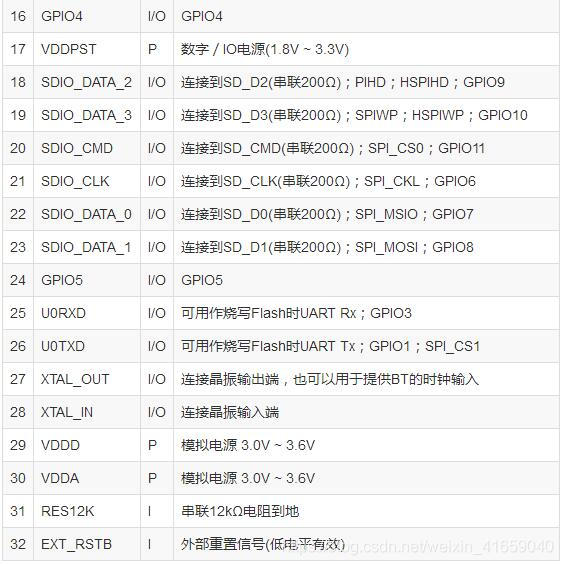

  引脚功能图










  基本参数：
  工作电压：DC3.0-3.6V（建议3.3V）
  SPI Flash：1MB
  板载PCB天线增益:3DBi





  模块优势：
  1）价格低，基本只赚取很小的利润，希望此举能带动物联网更迅速的发展
  2）体积最小做到11*10毫米左右，指甲盖大小。方便嵌入到任何产品
  3）功能强大内部跑LWIP协议
  4）支持三种模式：AP,STA,AP+STA 共存模式
  5）完善简洁高效的AT指令，让你开发更简单。





  找资料相对容易些，百度搜就行.......
  实验卡住了......这个模块挺复杂的，对新人来说确实是有难度

  在做软件模拟串口通信实验时，多次尝试，编译一直通不过，错误信息是----
  为开发板 Generic ESP8266 Module 编译时出错

  目前在尝试重新下载开发板库，下载慢又出错了.......

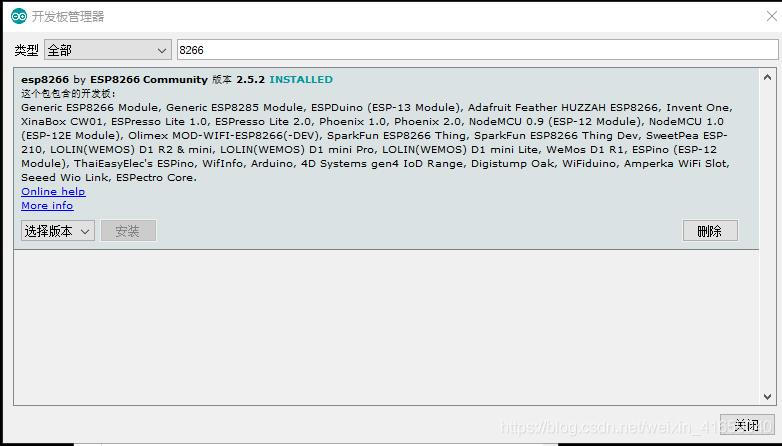

  坚持下载，到第七次，终于安装好了2.5.2版本





  板子选的是这个，也不知对否





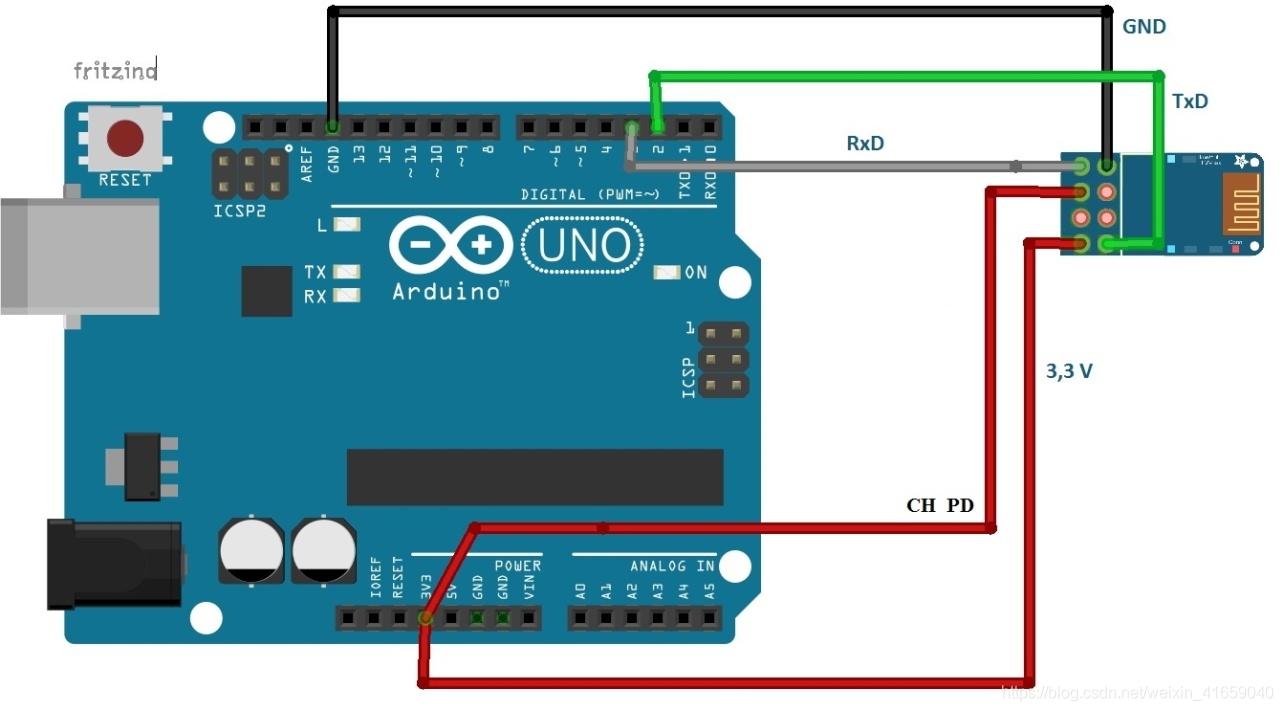

  重新做“Arduino UNO软串口通信”上传，依旧是“编译时出错”

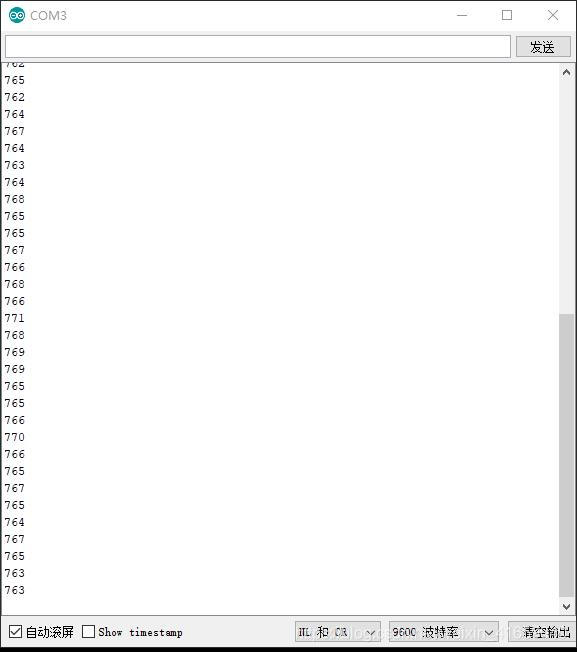

  接收到的串口数据，估计是原来板上的程序，板子上没有亮灯





  后来尝试用Linkboy仿真编程.......





  下载成功
