最近要用51做个电机控制，需要使用WiFi模块，选择了使用ESP-01S模块。拿到手首先想的是让它动起来。但就是这个动起来的过程折磨了我一整天。所以决定记录一下使用过程，以免后期遗忘。
准备工作

USB转TTL的模块一个，方便电脑与WiFi模块连接。
ESP01s的下载模块一个。
杜邦线，
额外3v3电源（很重要）
软件使用串口调试助手SSCOM5。
连接

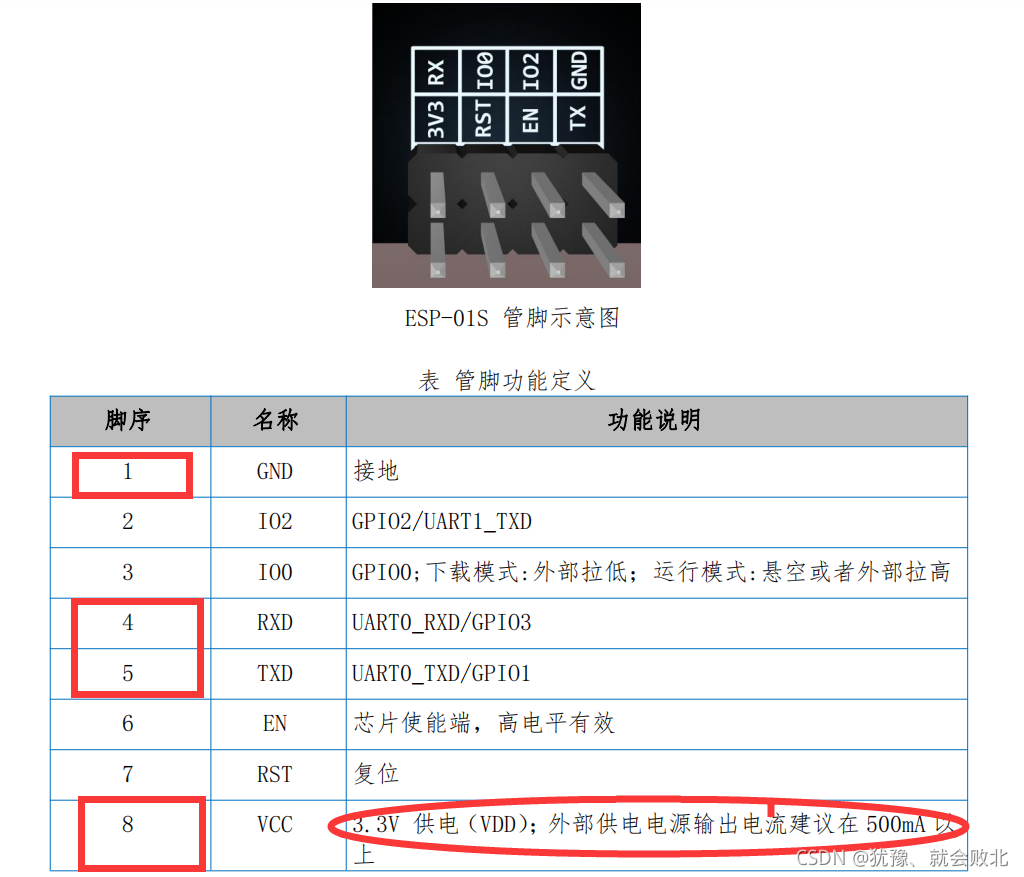

ESP-01S引脚如图

红色方框框出引脚为必须连接的引脚。同时注意圆圈圈出部分，模块3.3V的电源一定不能由USB转TTL模块提供，它带不动。这也是很多人包括我一开始以为模块被我搞坏的原因。（当使用USB转TTL模块给ESP供电时会出现电脑无法识别串口，这一度让我以为我的USB转TTL模块也是坏的，后来检测它正常后又以为WIFI模块是坏的）
ESP-01S属于新版，相较与ESP-01模块它底部有引脚名标记，且去掉了电源指示灯，所以ESP-01S上电后只有蓝灯会闪烁一下，不会有其他现象发生。并且ESP-01S在串口通信时不需要接使能脚，而ESP-01需要拉高使能脚。
ESP与USB转TTL模块连接引脚对应图如下，注意外部供电，与三者之间的共地。
