怎样去设计一种简易实用的家用空调室内风机控制电路?
开启该帖子的消息推送
控制电路
室内风机风速的控制方法是什么?
怎样去设计一种简易实用的家用空调室内风机控制
电路
?
回帖
(1)
赵羽
2021-7-20 14:45:49

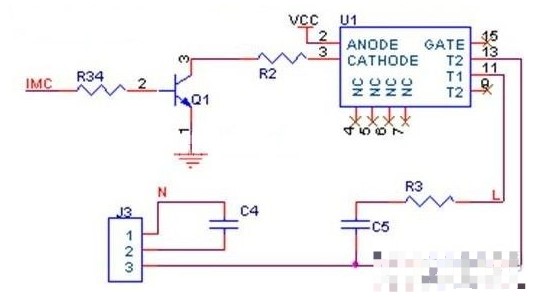

本文将分享的是一种简易实用的家用空调室内风机控制电路图。如下图所示,图中U1为光耦可控硅,用于控制AC220V的导通时间,从而实现内风机风速的调节。U1的3脚为触发脚,由三极管驱动。AC220V从管脚11输入,管脚13输出,具体导通时间受控于触发角的触发。
室内风机风速的控制方法:首先过零检测电路检测到AC220V的过零点,产生过零中断;然后,在中断处理子程序中,打开Timer的定时功能,比如定时4ms,4ms后由CPU产生一个触发脉冲,经三极管驱动,从U1的3脚输入,触发U1的内部电路,从而使U1的管脚11和13的导通,AC220V给室内风机供电。这样,通过定时器的定时长度的改变可以控制AC220V在每半个周期内的导通时间,从而控制室内风机的功率和转速。
本文将分享的是一种简易实用的家用空调室内风机控制电路图。如下图所示,图中U1为光耦可控硅,用于控制AC220V的导通时间,从而实现内风机风速的调节。U1的3脚为触发脚,由三极管驱动。AC220V从管脚11输入,管脚13输出,具体导通时间受控于触发角的触发。
室内风机风速的控制方法:首先过零检测电路检测到AC220V的过零点,产生过零中断;然后,在中断处理子程序中,打开Timer的定时功能,比如定时4ms,4ms后由CPU产生一个触发脉冲,经三极管驱动,从U1的3脚输入,触发U1的内部电路,从而使U1的管脚11和13的导通,AC220V给室内风机供电。这样,通过定时器的定时长度的改变可以控制AC220V在每半个周期内的导通时间,从而控制室内风机的功率和转速。
