LinkDevelop 平台
LinkDevelop 平台以 RGB_LED 为例，介绍设备与云端如何进行双向通讯。
准备工作
新增产品的时候，根据需要选择数据格式，这里使用
Alink 数据格式演示，并选择 WiFi 通信方式。
为 RGB LED 演示产品添加 RGB 调色功能，如下图所示：
创建产品后，点击查看进入产品详情页面，点击设备开发，新增一个调试设备。
成功创建设备后，可以获取到设备激活需要的三元组（
ProductKey、DeviceName、DeviceSecret），后面需要使用
menuconfig 配置到设备 SDK 中。
打开 RT-Thread 提供的 Env 工具，使用
menuconfig 配置软件包。
配置使能 iotkit 软件包并
填写设备激活凭证。 menuconfig 中选择阿里云平台为
LinkDevelop，OTA channel 选择
MQTT（以 MQTT 为例），详细的配置如下所示：
RT-Thread online packages ---> IoT - internet of things ---> IoT Cloud ---> Ali-iotkit: Ali Cloud SDK for IoT platform ---> Select Aliyun platform (LinkDevelop Platform) ---> (a1dSQSGZ77X) Config Product Key (RGB-LED-DEV-1) Config Device Name (Ghuiyd9nmGowdZzjPqFtxhm3WUHEbIlI) Config Device Secret -*- Enable MQTT Enable MQTT sample Enable MQTT direct connect Enable SSL [ ] Enable COAP Enable OTA Select OTA channel (Use MQTT OTA channel) ---> version (latest) --->
阿里 TLS 认证过程中数据包较大，这里需要增加 TLS 帧大小，OTA 的时候
至少需要 8K 大小。 打开 RT-Thread 提供的 Env 工具，使用
menuconfig 配置
TLS 帧大小。
RT-Thread online packages ---> security packages ---> -*- mbedtls:An open source, portable, easy to use, readable and flexible SSL library ---> (8192) Maxium fragment length in bytes 配置好后使用 pkgs --update 命令下载软件包。
MQTT 示例
该 MQTT 示例程序以 RGB-LED 为例，演示了如何在设备上使用 MQTT + TLS/SSL 通道与阿里云平台建立双向通信。
示例文件
[tr]
示例程序路径验证平台说明 [/tr]
| samples/mqtt/mqtt-example.c | LinkDevelop, LinkPlatform | 基于 MQTT 通道的设备和云双向通信例程 |
命令列表
例程中，使用 MSH 命令启动 MQTT 例程，命令如下所示：
[tr]
命令说明 [/tr]
| ali_mqtt_test start | 启动 MQTT 示例 |
| ali_mqtt_test pub open | 开灯，并向云端同步开灯状态 |
| ali_mqtt_test pub close | 关灯，并向云端同步关灯状态 |
| ali_mqtt_test stop | 停止 MQTT 示例 |
启动 MQTT
使用
ali_mqtt_test start 命令启动 MQTT 示例，成功后设备 log 显示订阅成功。
设备 log 如下所示：
msh />ali_mqtt_test start ali_mqtt_main|645 :: iotkit-embedded sdk version: V2.10 [inf] iotx_device_info_init(40): device_info created successfully! [dbg] iotx_device_info_set(50): start to set device info! [dbg] iotx_device_info_set(64): device_info set successfully! ··· [inf] iotx_mc_init(1703): MQTT init success! [inf] _ssl_client_init(175): Loading the CA root certificate ... ··· [inf] _TLSConnectNetwork(420): . Verifying peer X.509 certificate.. [inf] _real_confirm(92): certificate verification result: 0x200 [inf] iotx_mc_connect(2035): mqtt connect success! ··· [inf] iotx_mc_subscribe(1388): mqtt subscribe success,topic = /sys/a1HETlEuvri/RGB-LED-DEV-1/thing/service/property/set! [inf] iotx_mc_subscribe(1388): mqtt subscribe success,topic = /sys/a1HETlEuvri/RGB-LED-DEV-1/thing/event/property/post_reply! [dbg] iotx_mc_cycle(1269): SUBACK event_handle|124 :: subscribe success, packet-id=0 [dbg] iotx_mc_cycle(1269): SUBACK event_handle|124 :: subscribe success, packet-id=0 [inf] iotx_mc_keepalive_sub(2226): send MQTT ping... [inf] iotx_mc_cycle(1295): receive ping response!
设备发布消息
使用
ali_mqtt_test pub open 命令发送 LED 状态到云端，成功后设备 log 显示
成功码 200。
设备 log 如下所示：
msh />ali_mqtt_test pub open ··· [dbg] iotx_mc_cycle(1277): PUBLISH [dbg] iotx_mc_handle_recv_PUBLISH(1091): Packet Ident : 00000000 [dbg] iotx_mc_handle_recv_PUBLISH(1092): Topic Length : 57 [dbg] iotx_mc_handle_recv_PUBLISH(1096): Topic Name : /sys/a1HETlEuvri/RGB-LED-DEV-1/thing/service/property/set [dbg] iotx_mc_handle_recv_PUBLISH(1099): Payload Len/Room : 100 / 962 [dbg] iotx_mc_handle_recv_PUBLISH(1100): Receive Buflen : 1024 [dbg] iotx_mc_handle_recv_PUBLISH(1111): delivering msg ... [dbg] iotx_mc_deliver_message(866): topic be matched _demo_message_arrive|182 :: ---- _demo_message_arrive|183 :: packetId: 0 _demo_message_arrive|187 :: Topic: '/sys/a1HETlEuvri/RGB-LED-DEV-1/thing/service/property/set' (Length: 57) _demo_message_arrive|191 :: Payload: '{"method": "thing.service.property.set","id": "36195462","params":{"LightSwitch":1},"version":"1.0.0"}' (Length: 100) _demo_message_arrive|192 :: ----
云端查看发布的消息
在设备详情里的
运行状态里可以查看设备的上报到云端的消息内容。
云端推送消息到设备
使用云端的调试控制台给设备推送消息。
查看设备订阅日志
使用调试控制台发送命令后，设备可以接受到命令，log 如下所示：
[dbg] iotx_mc_handle_recv_PUBLISH(1091): Packet Ident : 00000000 [dbg] iotx_mc_handle_recv_PUBLISH(1092): Topic Length : 52 [dbg] iotx_mc_handle_recv_PUBLISH(1096): Topic Name : /sys/a1Ayv8xhoIl/RGB-DEV1/thing/service/property/set [dbg] iotx_mc_handle_recv_PUBLISH(1099): Payload Len/Room : 100 / 967 [dbg] iotx_mc_handle_recv_PUBLISH(1100): Receive Buflen : 1024 [dbg] iotx_mc_handle_recv_PUBLISH(1111): delivering msg ... [dbg] iotx_mc_deliver_message(866): topic be matched _demo_message_arrive|178 :: ---- _demo_message_arrive|179 :: packetId: 0 _demo_message_arrive|183 :: Topic: '/sys/a1Ayv8xhoIl/RGB-DEV1/thing/service/property/set' (Length: 52) _demo_message_arrive|187 :: Payload: '{"method":"thing.service.property.set","id":"35974024","params":{"LightSwitch":0},"version":"1.0.0"}' (Length: 100) _demo_message_arrive|188 :: ----
退出 MQTT 示例
使用
ali_mqtt_test stop 命令退出 MQTT 示例，设备 log 如下所示：
msh />ali_mqtt_test stop [inf] iotx_mc_unsubscribe(1423): mqtt unsubscribe success,topic = /sys/a1HETlEuvri/RGB-LED-DEV-1/thing/event/property/post_reply! [inf] iotx_mc_unsubscribe(1423): mqtt unsubscribe success,topic = /sys/a1HETlEuvri/RGB-LED-DEV-1/thing/service/property/set! event_handle|136 :: unsubscribe success, packet-id=0 event_handle|136 :: unsubscribe success, packet-id=0 [dbg] iotx_mc_disconnect(2121): rc = MQTTDisconnect() = 0 [inf] _network_ssl_disconnect(514): ssl_disconnect [inf] iotx_mc_disconnect(2129): mqtt disconnect! [inf] iotx_mc_release(2175): mqtt release! [err] LITE_dump_malloc_free_stats(594): WITH_MEM_STATS = 0 mqtt_client|329 :: out of sample!
OTA 示例
固件升级支持对设备的固件进行远程空中升级（Over-The-Air），实现对设备的远程维护、功能升级、问题修复等场景的使用。您可以指定产品新增一个固件，对固件进行验证，验证通过后开始批量升级，并在固件详情中查看升级结果。
示例文件
[tr]
示例程序路径验证平台说明 [/tr]
| samples/ota/ota_mqtt-example.c | LinkDevelop, LinkPlatform | 基于 MQTT 通道的设备 OTA 例程 |
命令列表
例程中，使用 MSH 命令启动 OTA 例程，命令如下所示：
[tr]
命令说明 [/tr]
| ali_ota_test start | 启动 OTA 示例 |
| ali_ota_test stop | 手动退出 OTA 示例 |
运行 OTA 示例
使用
ali_ota_test start 命令启动 OTA 例程，然后等待云端发送 OTA 指令。
设备 log 如下所示：
msh />ali_ota_test start ali_ota_main|372 :: iotkit-embedded sdk version: V2.10 [inf] iotx_device_info_init(40): device_info created successfully! [dbg] iotx_device_info_set(50): start to set device info! [dbg] iotx_device_info_set(64): device_info set successfully! ··· [inf] iotx_mc_init(1703): MQTT init success! [inf] _ssl_client_init(175): Loading the CA root certificate ... ··· [inf] _TLSConnectNetwork(420): . Verifying peer X.509 certificate.. [inf] _real_confirm(92): certificate verification result: 0x200 [inf] iotx_mc_connect(2035): mqtt connect success! ··· [inf] iotx_mc_subscribe(1388): mqtt subscribe success,topic = /ota/device/upgrade/a1HETlEuvri/RGB-LED-DEV-1! mqtt_client|241 :: wait ota upgrade command.... [dbg] iotx_mc_cycle(1260): PUBACK event_handle|130 :: publish success, packet-id=2 [dbg] iotx_mc_cycle(1269): SUBACK event_handle|106 :: subscribe success, packet-id=1 mqtt_client|241 :: wait ota upgrade command.... mqtt_client|241 :: wait ota upgrade command....
新增固件
这里需要用户上传一个 bin 类型的测试固件，随意一个 bin 固件即可，演示例程只进行固件下载及校验，不会写入 Flash，所以也不会真正进行固件搬运升级。
验证固件
设备日志
推送成功后，设备开始下载固件，下载完成后自动进行固件完整性校验，设备端测试日志如下所示：
··· mqtt_client|254 :: Here write OTA data to file.... [dbg] IOT_OTA_Ioctl(457): origin=e4e54df52a3b530c7e0544b2872f1305, now=e4e54df52a3b530c7e0544b2872f1305 mqtt_client|280 :: The firmware is valid! Download firmware successfully. mqtt_client|294 :: OTA FW version: v10
云端升级进度展示
设备升级过程中云端会显示设备下载固件的进度，固件下载完成并校验固件成功，设备 SDK 上报新的版本号到云端，云端会显示升级成功，如下图所示：
升级进度 100% 后，再次运行
ali_ota_test start 命令，将最新的版本号上传到云端，版本号匹配成功后，云端显示升级成功，如下图所示：
退出 OTA 例程
升级成功或者升级失败会自动退出 OTA 例程，如果需要手动退出 OTA 例程，请使用
ali_ota_test stop 命令。
msh />ali_ota_test stop msh />[dbg] iotx_mc_disconnect(2121): rc = MQTTDisconnect() = 0 [inf] _network_ssl_disconnect(514): ssl_disconnect [inf] iotx_mc_disconnect(2129): mqtt disconnect! [inf] iotx_mc_release(2175): mqtt release! [err] LITE_dump_malloc_free_stats(594): WITH_MEM_STATS = 0 mqtt_client|340 :: out of sample!
LinkPlatform 平台
准备工作
在设备管理菜单下，新增一个测试设备，点击查看进入设备详情页面。
成功创建设备后，可以获取到设备激活需要的三元组（
ProductKey、DeviceName、DeviceSecret），后面需要使用
menuconfig 配置到设备 SDK 中。
进入设备详情页面，然后在
Topic 列表 选项查看创建设备默认分配的 Topic 列表，以及 Topic 权限。
MQTT 示例程序中会用到名为
data 的 Topic，Topic 权限为
发布和订阅，因此这里必须自定义一个
data Topic，如下图所示：
打开 RT-Thread 提供的 Env 工具，使用
menuconfig 配置软件包。
配置使能 iotkit 软件包并
填写设备激活凭证。menuconfig 中选择阿里云平台为
LinkPlatform，OTA channel 选择
MQTT（以 MQTT 为例），详细的配置如下所示：
RT-Thread online packages ---> IoT - internet of things ---> IoT Cloud ---> Ali-iotkit: Ali Cloud SDK for IoT platform ---> Select Aliyun platform (LinkPlatform Platform) ---> (a1dSQSGZ77X) Config Product Key (RGB-LED-DEV-1) Config Device Name (Ghuiyd9nmGowdZzjPqFtxhm3WUHEbIlI) Config Device Secret -*- Enable MQTT Enable MQTT sample Enable MQTT direct connect Enable SSL [ ] Enable COAP Enable OTA Select OTA channel (Use MQTT OTA channel) ---> version (latest) --->
阿里 TLS 认证过程中数据包较大，这里需要增加 TLS 帧大小，OTA 的时候
至少需要 8K 大小。打开 RT-Thread 提供的 Env 工具，使用
menuconfig 配置
TLS 帧大小。
RT-Thread online packages ---> security packages ---> -*- mbedtls:An open source, portable, easy to use, readable and flexible SSL library ---> (8192) Maxium fragment length in bytes
MQTT 示例
该 MQTT 示例程序以
data Topic 为例，演示了如何在设备上使用 MQTT + TLS/SSL 通道与阿里云平台建立双向通信。
示例文件
[tr]
示例程序路径验证平台说明 [/tr]
| samples/mqtt/mqtt-example.c | LinkDevelop, LinkPlatform | 基于 MQTT 通道的设备和云双向通信例程 |
命令列表
例程中，使用 MSH 命令启动 MQTT 例程，命令如下所示：
[tr] 命令 说明 [/tr]
| ali_mqtt_test start | 启动 MQTT 示例 |
| ali_mqtt_test pub open | 开灯，并向云端同步开灯状态 |
| ali_mqtt_test pub close | 关灯，并向云端同步关灯状态 |
| ali_mqtt_test stop | 停止 MQTT 示例 |
启动 MQTT
使用
ali_mqtt_test start 命令启动 MQTT 示例，成功后设备 log 显示订阅成功。
设备 log 如下所示：
msh />ali_mqtt_test start ali_mqtt_main|645 :: iotkit-embedded sdk version: V2.10 [inf] iotx_device_info_init(40): device_info created successfully! [dbg] iotx_device_info_set(50): start to set device info! [dbg] iotx_device_info_set(64): device_info set successfully! ··· [inf] iotx_mc_init(1703): MQTT init success! [inf] _ssl_client_init(175): Loading the CA root certificate ... ··· [inf] _TLSConnectNetwork(420): . Verifying peer X.509 certificate.. [inf] _real_confirm(92): certificate verification result: 0x200 [inf] iotx_mc_connect(2035): mqtt connect success! ··· [inf] iotx_mc_subscribe(1388): mqtt subscribe success,topic = /a1P1TlTjU9Q/LP-TEST-DEV-1/data! [dbg] iotx_mc_cycle(1269): SUBACK event_handle|124 :: subscribe success, packet-id=0 [inf] iotx_mc_keepalive_sub(2226): send MQTT ping... [inf] iotx_mc_cycle(1295): receive ping response!
设备发布消息
使用
ali_mqtt_test pub open 命令发送消息
data Topic。
设备 log 如下所示：
msh />ali_mqtt_test pub open ali_mqtt_test_pub|583 :: publish message: topic: /a1P1TlTjU9Q/LP-TEST-DEV-1/data payload: {"id" : "1","version":"1.0","params" : {"RGBColor" : {"Red":247,"Green":60,"Blue":74},"LightSwitch" : 1},"method":"thing.event.property.post"} rc = 3 msh />[dbg] iotx_mc_cycle(1260): PUBACK event_handle|148 :: publish success, packet-id=0 [dbg] iotx_mc_cycle(1260): PUBACK event_handle|148 :: publish success, packet-id=0 [dbg] iotx_mc_cycle(1277): PUBLISH ··· [dbg] iotx_mc_handle_recv_PUBLISH(1100): Receive Buflen : 1024 [dbg] iotx_mc_handle_recv_PUBLISH(1111): delivering msg ... [dbg] iotx_mc_deliver_message(866): topic be matched _demo_message_arrive|182 :: ---- _demo_message_arrive|183 :: packetId: 19324 _demo_message_arrive|187 :: Topic: '/a1P1TlTjU9Q/LP-TEST-DEV-1/data' (Length: 31) _demo_message_arrive|191 :: Payload: '{"id" : "1","version":"1.0","params" : {"RGBColor" : {"Red":247,"Green":60,"Blue":74},"LightSwitch" : 1}, "method":"thing.event.property.post"}' (Length: 142) _demo_message_arrive|192 :: ----
查看云端日志
在设备详情里的
运行状态里可以查看设备的上报到云端的消息内容。

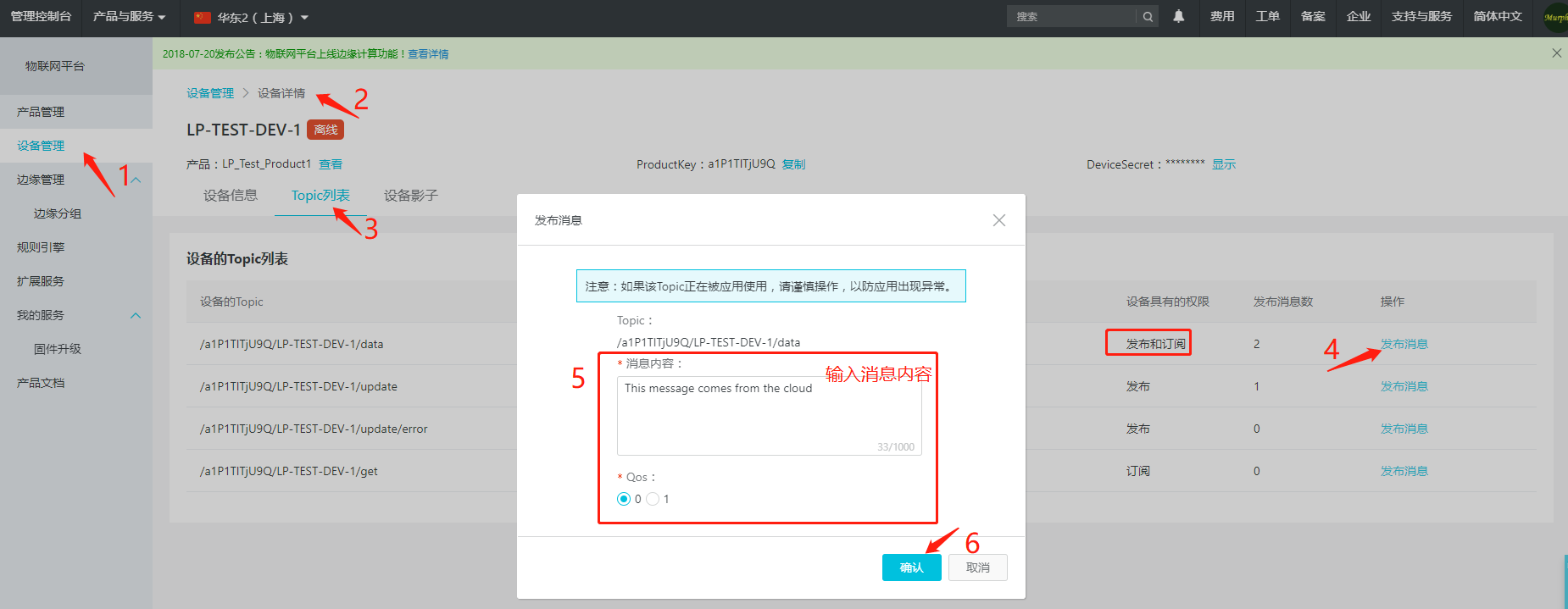

云端推送消息到设备
查看设备订阅日志
使用调试控制台发送命令后，设备可以接受到命令，log 如下所示：
msh />[dbg] iotx_mc_cycle(1277): PUBLISH [dbg] iotx_mc_handle_recv_PUBLISH(1091): Packet Ident : 00000000 [dbg] iotx_mc_handle_recv_PUBLISH(1092): Topic Length : 31 [dbg] iotx_mc_handle_recv_PUBLISH(1096): Topic Name : /a1P1TlTjU9Q/LP-TEST-DEV-1/data [dbg] iotx_mc_handle_recv_PUBLISH(1099): Payload Len/Room : 33 / 989 [dbg] iotx_mc_handle_recv_PUBLISH(1100): Receive Buflen : 1024 [dbg] iotx_mc_handle_recv_PUBLISH(1111): delivering msg ... [dbg] iotx_mc_deliver_message(866): topic be matched _demo_message_arrive|182 :: ---- _demo_message_arrive|183 :: packetId: 0 _demo_message_arrive|187 :: Topic: '/a1P1TlTjU9Q/LP-TEST-DEV-1/data' (Length: 31) _demo_message_arrive|191 :: Payload: 'This message comes from the cloud' (Length: 33) _demo_message_arrive|192 :: ----
退出 MQTT 示例
使用
ali_mqtt_test stop 命令退出 MQTT 示例，设备 log 如下所示：
msh />ali_mqtt_test stop msh />[inf] iotx_mc_unsubscribe(1423): mqtt unsubscribe success,topic = /a1P1TlTjU9Q/LP-TEST-DEV-1/data! event_handle|136 :: unsubscribe success, packet-id=0 [dbg] iotx_mc_disconnect(2121): rc = MQTTDisconnect() = 0 [inf] _network_ssl_disconnect(514): ssl_disconnect [inf] iotx_mc_disconnect(2129): mqtt disconnect! [inf] iotx_mc_release(2175): mqtt release! [err] LITE_dump_malloc_free_stats(594): WITH_MEM_STATS = 0 mqtt_client|329 :: out of sample!
OTA 示例
固件升级支持对设备的固件进行远程空中升级（Over-The-Air），实现对设备的远程维护、功能升级、问题修复等场景的使用。您可以指定产品新增一个固件，对固件进行验证，验证通过后开始批量升级，并在固件详情中查看升级结果。
示例文件
[tr]
示例程序路径验证平台说明 [/tr]
| samples/ota/ota_mqtt-example.c | LinkDevelop, LinkPlatform | 基于 MQTT 通道的设备 OTA 例程 |
命令列表
例程中，使用 MSH 命令启动 OTA 例程，命令如下所示：
[tr]
命令说明 [/tr]
| ali_ota_test start | 启动 OTA 示例 |
| ali_ota_test stop | 手动退出 OTA 示例 |
运行 OTA 示例
使用
ali_ota_test start 命令启动 OTA 例程，然后等待云端发送 OTA 指令。
设备 log 如下所示：
msh />ali_ota_test start ali_ota_main|372 :: iotkit-embedded sdk version: V2.10 [inf] iotx_device_info_init(40): device_info created successfully! [dbg] iotx_device_info_set(50): start to set device info! [dbg] iotx_device_info_set(64): device_info set successfully! ··· [inf] iotx_mc_init(1703): MQTT init success! [inf] _ssl_client_init(175): Loading the CA root certificate ... ··· [inf] _TLSConnectNetwork(420): . Verifying peer X.509 certificate.. [inf] _real_confirm(92): certificate verification result: 0x200 [inf] iotx_mc_connect(2035): mqtt connect success! ··· [dbg] iotx_mc_report_mid(2292): MID Report: topic name = '/sys/a1P1TlTjU9Q/LP-TEST-DEV-1/thing/status/update' [dbg] iotx_mc_report_mid(2309): MID Report: finished, IOT_MQTT_Publish() = 0 [inf] iotx_mc_subscribe(1388): mqtt subscribe success,topic = /ota/device/upgrade/a1P1TlTjU9Q/LP-TEST-DEV-1! mqtt_client|241 :: wait ota upgrade command.... mqtt_client|241 :: wait ota upgrade command....
新增固件
这里需要用户上传一个 bin 类型的测试固件，随意一个 bin 固件即可，演示例程只进行固件下载及校验，不会写入 Flash，所以也不会真正进行固件搬运升级。
验证固件
设备日志
推送成功后，设备开始下载固件，下载完成后自动进行固件完整性校验，设备端测试日志如下所示：
··· mqtt_client|254 :: Here write OTA data to file.... [dbg] IOT_OTA_Ioctl(457): origin=e4e54df52a3b530c7e0544b2872f1305, now=e4e54df52a3b530c7e0544b2872f1305 mqtt_client|280 :: The firmware is valid! Download firmware successfully. mqtt_client|294 :: OTA FW version: v10
云端升级进度展示
设备升级过程中云端会显示设备下载固件的进度，固件下载完成并校验固件成功，设备 SDK 上报新的版本号到云端，云端会显示升级成功，如下图所示：
退出 OTA 例程
升级成功或者升级失败会自动退出 OTA 例程，如果需要手动退出 OTA 例程，请使用
ali_ota_test stop 命令。
msh />ali_ota_test stop msh />[dbg] iotx_mc_disconnect(2121): rc = MQTTDisconnect() = 0 [inf] _network_ssl_disconnect(514): ssl_disconnect [inf] iotx_mc_disconnect(2129): mqtt disconnect! [inf] iotx_mc_release(2175): mqtt release! [err] LITE_dump_malloc_free_stats(594): WITH_MEM_STATS = 0 mqtt_client|340 :: out of sample! 注意事项
- 使用前请在 menuconfig 里配置自己的设备激活凭证（PRODUCT_KEY、DEVICE_NAME 和 DEVICE_SECRET）
- 使用 menuconfig 配置选择要接入的平台（LinkDevelop 或者 LinkPlatform）
- 开启 OTA 功能必须使能加密连接，默认选择（因为 OTA 升级必须使用 HTTPS 下载固件）
常见问题
Q: MbedTLS 返回 0x7200 错误
A: 通常是由于 MbedTLS 帧长度过小，请增加 MbedTLS 帧长度（
至少需要 8K 大小）。
