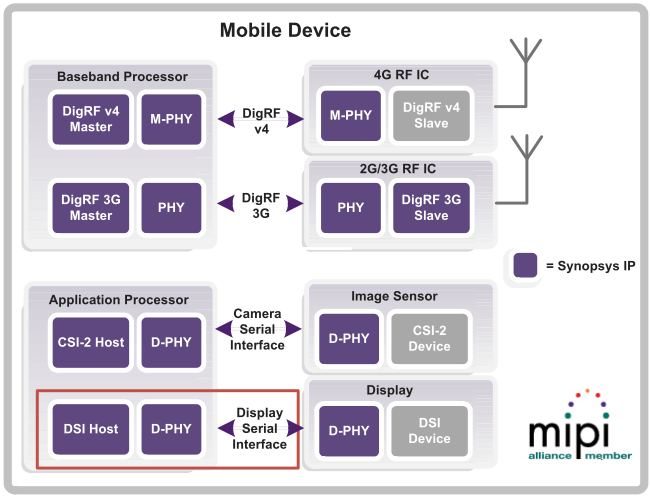

RK3399芯片使用了Synopsy的Host和DPHY，在物理链接关系上如下图所示：
我们从设备树文件rk3399.dtsi中可以发现RK3399芯片提供了两路MIPI DSI通道，分别以dsi@ff960000和dsi1: dsi@ff968000代表MIPI DSI host。
2050 dsi: dsi@ff960000 {
2051 compatible = "rockchip,rk3399-mipi-dsi";
2052 reg = <0x0 0xff960000 0x0 0x8000>;
...
2083 dsi1: dsi@ff968000 {
2084 compatible = "rockchip,rk3399-mipi-dsi";
2085 reg = <0x0 0xff968000 0x0 0x8000>;
...
控制器与DPHY之间的关系如下图所示，这张图有助于我们理解后面的时钟关系。
在MIPI DSI设备树结点中有一个信息同MIPI显示密切相关，那就是时钟信息。可以看出MIPI DSI需要三路时钟，分别是ref、pclk、phy_cfg。
2050 dsi: dsi@ff960000 {
2051 compatible = "rockchip,rk3399-mipi-dsi";
...
2054 clocks = <&cru SCLK_DPHY_PLL>, <&cru PCLK_MIPI_DSI0>,
2055 <&cru SCLK_DPHY_TX0_CFG>;
2056 clock-names = "ref", "pclk", "phy_cfg";
pclk是MIPI DSI host的APB时钟，用于配置MIPI DSI host寄存器以及中断等的时钟同步。ref和phy_cfg时钟是MIPI DPHY所需时钟。这两路时钟由MIPI DSI host提供。其中ref时钟用于MIPI DPHY内部PLL产生主机侧的串行发送时钟。phy_cfg是在配置MIPI DPHY时使用。如下图所示：
通过在设备树中定义拓扑结构，实现两路MIPI DSI同两路vop之间的逻辑层面上的联结关系。
# MIPI DSI Host
dsi_in_vopb: endpoint@0 {
reg = <0>;
remote-endpoint = <&vopb_out_dsi>;
};
dsi_in_vopl: endpoint@1 {
reg = <1>;
remote-endpoint = <&vopl_out_dsi>;
};
# VOP
vopb_out_dsi: endpoint@1 {
reg = <1>;
remote-endpoint = <&dsi_in_vopb>;
};
vopb_out_dsi1: endpoint@4 {
reg = <4>;
remote-endpoint = <&dsi1_in_vopb>;
};
RK3399芯片使用了Synopsy的Host和DPHY，在物理链接关系上如下图所示：
我们从设备树文件rk3399.dtsi中可以发现RK3399芯片提供了两路MIPI DSI通道，分别以dsi@ff960000和dsi1: dsi@ff968000代表MIPI DSI host。
2050 dsi: dsi@ff960000 {
2051 compatible = "rockchip,rk3399-mipi-dsi";
2052 reg = <0x0 0xff960000 0x0 0x8000>;
...
2083 dsi1: dsi@ff968000 {
2084 compatible = "rockchip,rk3399-mipi-dsi";
2085 reg = <0x0 0xff968000 0x0 0x8000>;
...
控制器与DPHY之间的关系如下图所示，这张图有助于我们理解后面的时钟关系。
在MIPI DSI设备树结点中有一个信息同MIPI显示密切相关，那就是时钟信息。可以看出MIPI DSI需要三路时钟，分别是ref、pclk、phy_cfg。
2050 dsi: dsi@ff960000 {
2051 compatible = "rockchip,rk3399-mipi-dsi";
...
2054 clocks = <&cru SCLK_DPHY_PLL>, <&cru PCLK_MIPI_DSI0>,
2055 <&cru SCLK_DPHY_TX0_CFG>;
2056 clock-names = "ref", "pclk", "phy_cfg";
pclk是MIPI DSI host的APB时钟，用于配置MIPI DSI host寄存器以及中断等的时钟同步。ref和phy_cfg时钟是MIPI DPHY所需时钟。这两路时钟由MIPI DSI host提供。其中ref时钟用于MIPI DPHY内部PLL产生主机侧的串行发送时钟。phy_cfg是在配置MIPI DPHY时使用。如下图所示：
通过在设备树中定义拓扑结构，实现两路MIPI DSI同两路vop之间的逻辑层面上的联结关系。
# MIPI DSI Host
dsi_in_vopb: endpoint@0 {
reg = <0>;
remote-endpoint = <&vopb_out_dsi>;
};
dsi_in_vopl: endpoint@1 {
reg = <1>;
remote-endpoint = <&vopl_out_dsi>;
};
# VOP
vopb_out_dsi: endpoint@1 {
reg = <1>;
remote-endpoint = <&dsi_in_vopb>;
};
vopb_out_dsi1: endpoint@4 {
reg = <4>;
remote-endpoint = <&dsi1_in_vopb>;
};
