请问如何利用esp8266驱动TFT LCD液晶屏？

回帖（1）

刘明

2022-2-11 11:40:22

前言

前几天在B站看到了透明小电视，顿时就被吸引了过去，除去3D打印，电焊线路，分光棱镜啥的，简单来说其涉及到的也无非就这三样东西：

esp8266
显示屏
显示的内容（复杂点的可写前后端）

于是这两天就把玩了一下esp8266 NodeMCU和TFT液晶显示屏
在搜集了大量的资料后，我发现这个esp8266驱动显示屏这块一个是种类繁多，再加上众多网上教程复杂难懂，不适合初学者。再考虑到广大小白创客者的心情后，我把我这几天的成果整理了整理，对各位小伙伴来说应该是相当友好~
准备材料

esp8266 NodeMCU（串口WiFi模块） 淘宝价格十来块
1.44inch SPI Arduino Module Black SKU:MAR1442（TFT液晶显示屏） 淘宝价格二十左右

我这里用的是常见的esp8266 NodeMCU开发版，可用arduino IDE编程；
显示屏选用的是网上教程较少的一种显示屏——TFT(Thin Film Transistor)LCD，又称为主动式电晶薄膜晶体管液晶显示屏，也就是被很多人俗称的真彩液晶显示屏；
具体可参考：1.44inch SPI Arduino Module Black SKU资料
更多显示屏资料可参考：http://www.lcdwiki.com/Main_Page
esp8266 NodeMCU（串口WiFi模块）

产品实物图：

其产品引脚说明：

1.44inch SPI Arduino Module Black SKU:MAR1442（TFT液晶显示屏）

[tr]标号PIN引脚说明[/tr]

1	VCC	电源正
2	GND	电源正
3	GND	电源地
4	NC	无定义，保留，不需要接线
5	NC	无定义，保留，不需要接线
6	LED	LCD背光控制信号（如不需要控制，请接3.3V）
7	CLK	LCD SPI总线时钟引脚
8	SDI	LCD SPI总线数据引脚
9	RS	LCD寄存器、数据选择控制引脚
10	RST	LCD复位控制引脚
11	CS	LCD片选控制引脚

接线

带大家初步了解了esp8266 NodeMCU和TFT液晶显示屏后，接下来咋们来接线。
[tr]标号esp8266 NodeMCU 对应的接线引脚TFT液晶显示屏对应的接线引脚[/tr]

1	D1	RS
2	D2	RST
3	D5	CLK
4	D7	SDI
5	D8	CS
6	GND	GND
7	3V	VCC
8	3V	LED

以下为接线图：

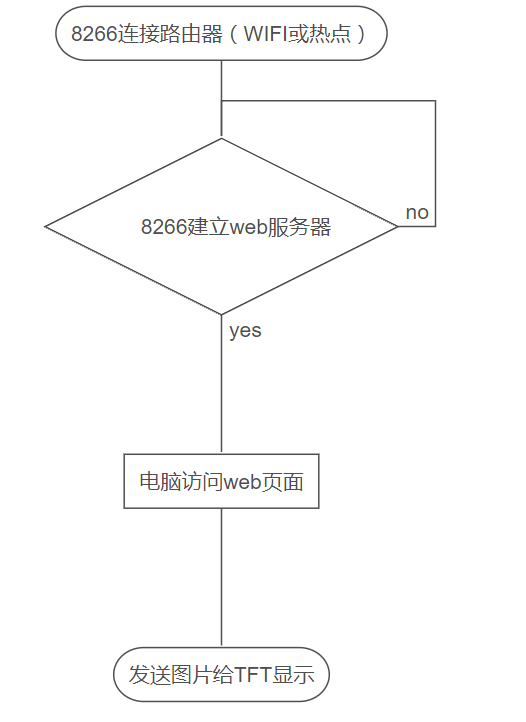

其程序与接线相对应，以下为部分程序代码：

//这里只展现部分代码，详细代码见下方链接
#include
#include
#include
#include
#include
#include // Core graphics library
#include // Hardware-specific library
#include

#define TFT_CS  15  // Chip select line for TFT display
#define TFT_RST  4  // Reset line for TFT (or see below...)
#define TFT_DC 5  // Data/command line for TFT

......
烧录程序

烧录这一步网上有大量教程，这里也无异，简单提及一下吧
准备工作：
1.安装arduino ide for esp8266（使用arduino ide开发8266）.

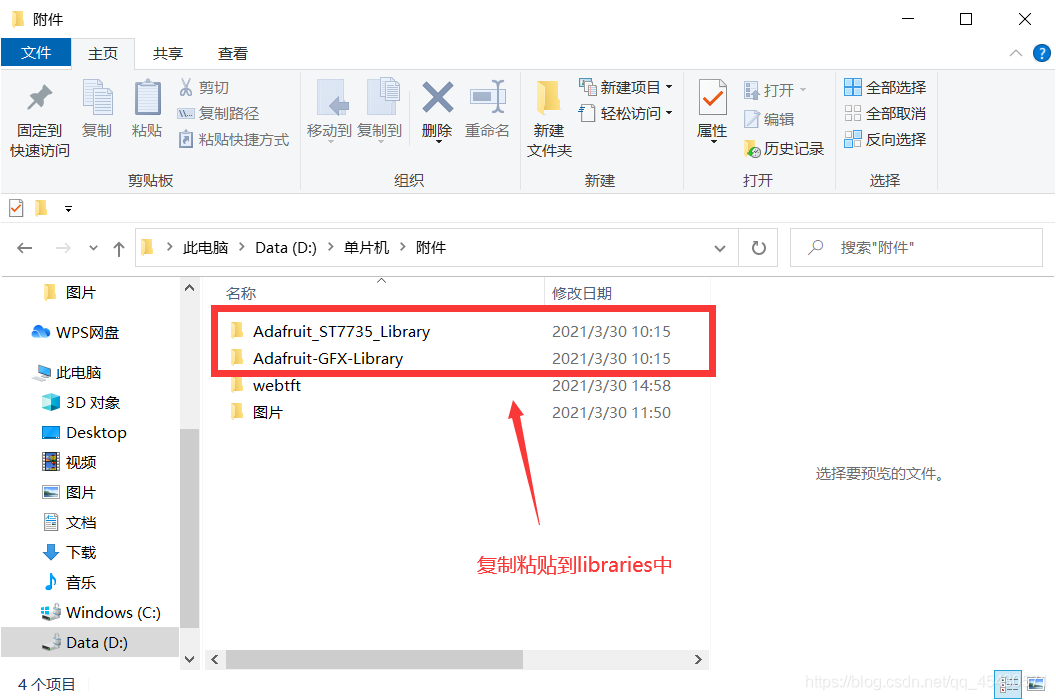

2.找到自己的arduino里的libraries位置，加载附件中的库文件到ide目录中。（ST7735S库略微修改过给8266使用）
