51单片机最小系统的结构是怎样的？

51单片机最小系统的结构是怎样的？

回帖（1）

李淑珍

2021-11-3 10:04:23

最小系统结构

复位电路

电容的作用是上电复位，通电电容充放电，给MCU的RST管脚两个机器周期的高电平，使之复位。
按键时手动复位，电阻的作用是限流。
晶振电路

晶振电路接在单片机左下角的XTL1和XTL2管脚，晶振和两个瓷片电容作用，给单片机周期。
晶振是单片机的心脏，除了人为的故意的损坏晶振，晶振不起振，否则晶振不容易坏。

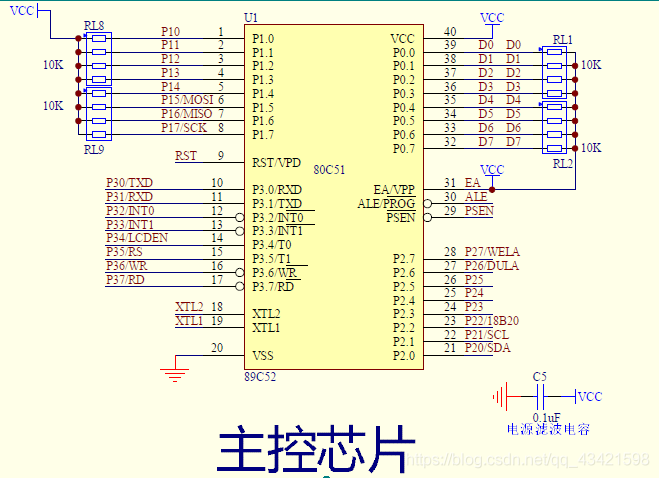

主控芯片（51单片机）

尽量加上电源的滤波电容，抵抗尖峰电压和浪涌电流。

  AD原理图

  晶振电路，复位电路和电源电路共同使单片机工作，是单片机工作的最小系统。

关于我在立创eda上画的原理图。

在画原理图时，有很多的注意事项，影响到以后的AD图片，PCB板样。

PCB制图中要注意封装，还有时刻注意大小，嘉立创的PCB打板很便宜，小件的五元五件。
  总结

  经过了一段时间的学习和经验总结，最终做成如下PCB图，注意了封装，还有bom物料表，这次可以直接下单，直接购买元器件。
