C51单片机如何点亮LED灯？

   摘要：学习嵌入式开发板STM32之前，我们先来回顾学习一下proteus软件的仿真设计以及C51单片机LED点亮。
关键字：Proteus 8，C51单片机




   前提知识：掌握一定的C语言编译知识，和C51单片机的基础知识。
这里我主要做的是C52的库以及程序设计，C52对于C51做了简单的升级，但编程是两个可以互相用代码的。


  一、点亮LED的程序编译

  1.打开Keil uVision 4新建一个工程






  2.在Atmel下寻找AT89C52芯片并点击"OK"

  ①展开Atmel





  ②选择AT89C52











   该提醒翻译结果为：是否将标准8051启动代码复制到项目并将文件添加到项目中，此次项目可以不添加8051启动代码，所以这里我选择了"否"。


  ③正常打开界面





  3.新建文本进行C语言程序编译

  ① 新建文本

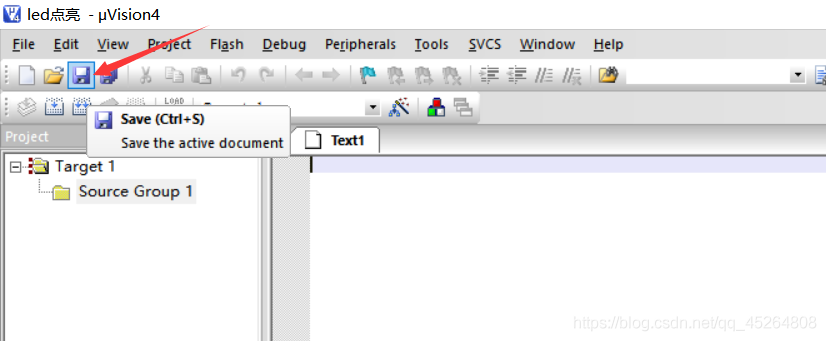

② 我们先点击保存对该文本进行命名，由于是C语言所以该文本命名格式为"led点亮.c" ，并点击"保存"。

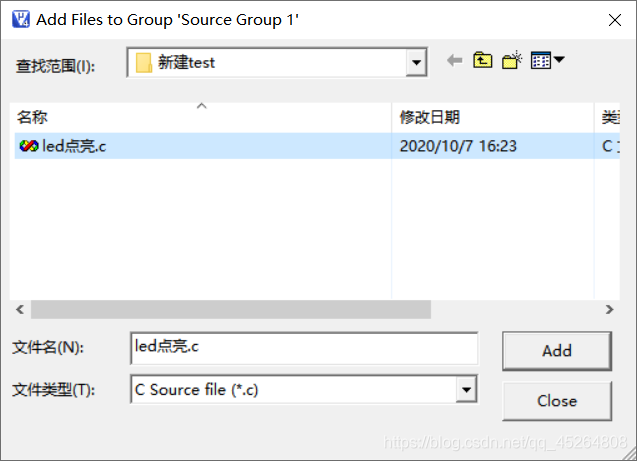

③ 由于新建文本与工程并没有连接，所以下来对工程Source Group 1进行添加文件





在此目录下会自动出现刚才保存的文本，即"led点亮.c"文件，并点击"Add"。





④ LED点亮程序编译







   上图是我的C52开发板的LED模块的原理图，由于LED为共阳极，所以当负极为低电平时，LED亮；当负极为高电平的时候，LED灯灭。且LED的端口连在P2端口。


  #include                  ***it LED=P2^0;                        //将端口P2^0定义为LED void main ()                        //主函数 {         LED=0;                            //LED端口为低电平 }   点击其中任意一个都可完成编译。此时我已经编译过了，且无错误。





⑤ 编写hex文件
hex文件格式是可以烧写到单片机中，被单片机执行的一种文件格式（该解释源自百度百科—hex文件格式）。所以我们需要生成hex文件进行之后的软件仿真和调试。
①点击魔法棒





②选择"Output"并点击"Create HEX File"，再点击"OK"确认。





③点击编译当前文件生成hex文件





当出现"creating hex file from …"则表示成功生成hex文件。
  二、 Proteus软件仿真

  1. 打开 Proteus 8软件并新建一个工程

  ①





②





③





  ④





⑤





⑥正常打开界面





  2. 设计电路并进行仿真

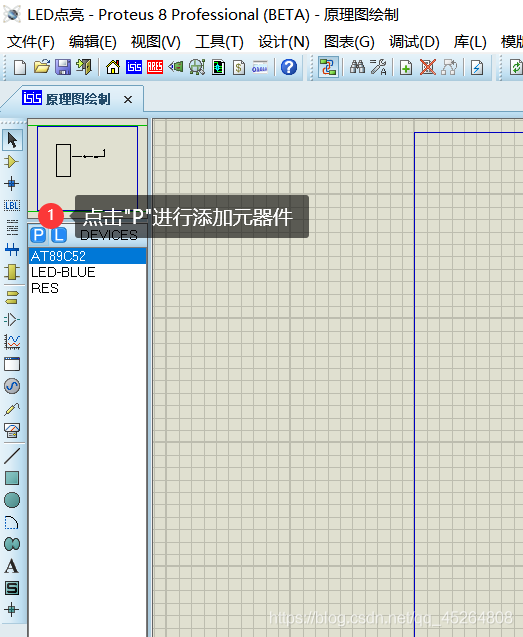

  ①添加元器件












   此次仿真需要89C52、LED灯、电源、电阻。
在proteus中上面的元器件依次选择为，AT89C52，LED-BULE(这里的BLUE仅代表颜色，不代表型号)，POWER，RES。


  ②元件库如下





在终端模式下进行选择电源





③设计电路







   LED串联一个电阻是为了限流，电阻的阻值可以小一点，这样LED灯会更亮一点。


  ④双击89C52添加hex文件





⑤点击左下角仿真按钮进行软件仿真





⑥LED成功点亮界面





  三、 开发板调试*



   *开发板调试需要自行购买开发板并安装程序烧入软件，但由于涉及广告问题，这里我不提供我的开发板厂商以及烧录软件，请大家理解。


  1.USB连接开发板
2.打开开发板开关
3.进行程序烧录





程序下载成功界面







   温馨提示：芯片类型，波特率，需要根据自己的芯片以及程序的波特率进行相对应的设置，上图设置仅是我的设置。


  4.成果展示




  四、 总结

  在此次入门学习中，我慢慢的对proteus软件的使用以及C51的知识有了一定的掌握。但也只是做了入门级别的实例，没有做到对proteus和C51单片机的深入探讨，希望自己可以在之后的时间里认真学习单片机和proteus。
本博客旨在分享一些入门学习经验，以上步骤如有问题或者侵权请联系我，谢谢各位阅读。
