如何利用51单片机stc-B板实现八位数码管动态显示？

回帖（1）

张玉英

2021-9-30 15:31:10

这个程序实现的效果是将程序下载到STC板子上后，可以看到8个数码管从左到右分别显示0到7的八个数字，隔一段时间后显示1到8，接着是2到9，再接着是3到0以此循环向左移动。

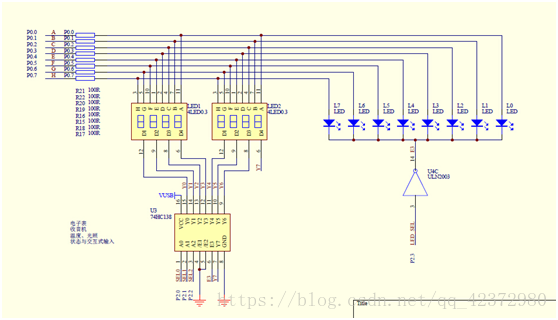

首先我们先来看看数码管和发光二极管的硬件电路图

需要明确的是，这个程序的是实现需要：LED灯亮且不会数码管同时亮。

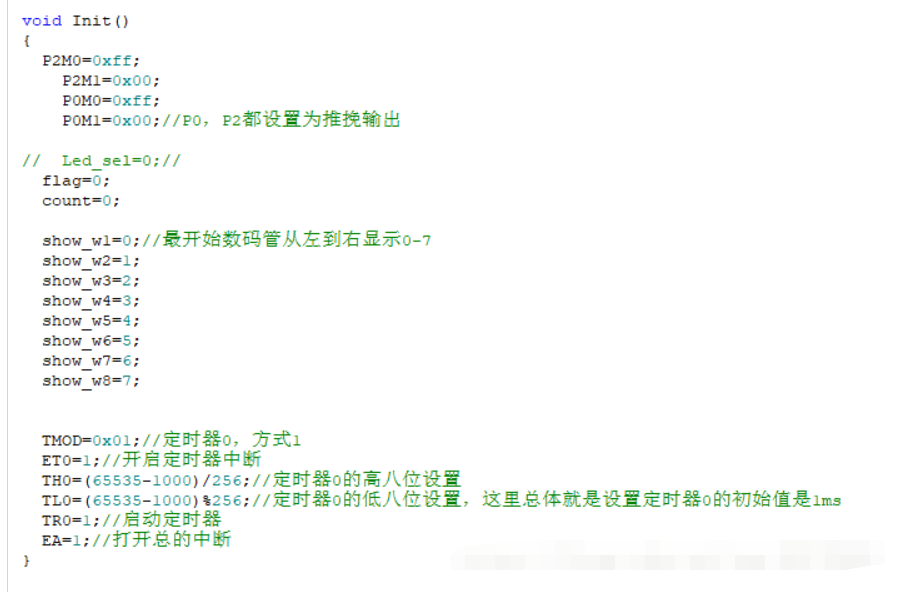

要让LED灯亮，首先需要将P0的8个引脚以及P2.3设置成推挽输出（工作模式）（这里对工作模式的设置方式不再赘述）
数码管和LED灯不同时亮：通过E3实现。E3 既是反相器输出信号也是数码管的使能信号，当E3=0时，LED灯（共阴极）亮，数码管位选信号的使能信号为0，数码管不亮；反之，数码管亮而LED不亮

接下来，我们还需要注意到的是，不光要是数码管和LED灯亮，还要控制其频率，这里就需要用到我们的定时器的功能了。

这里用到了两次分频的过程：
第一次：每1ms flag++，加至8（扫描速度够快），控制位选，视觉错觉感觉每一位都亮，也即是实现数码管每一位都显示数字的效果，而具体的显示的数字是多少，在第二次分频中实现
第二次：count++，加至100，数字更新一次，让每一位分开显示（视觉），如果速度很快，眼睛看到的效果是很多个数字重叠显示在一位（无法分辨）
有了以上分析，我们再来看看整个程序的执行过程就很容易了。

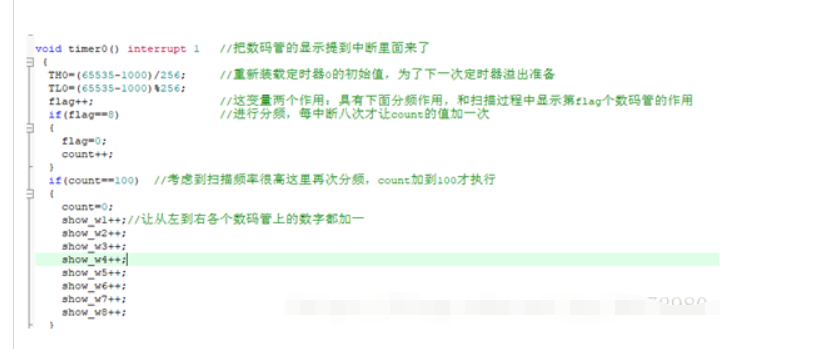

对于代码的分析，我们首先应该从主函数出发。
