怎样通过定时器0中断去控制D1指示灯间隔闪烁？

51单片机定时器的原理是什么？
怎样对定时器进行配置？
怎样通过定时器0中断去控制D1指示灯间隔闪烁？

回帖（1）

崔映芬

2021-7-16 15:48:17

定时器中断实验
定时器中断实验
一：51单片机定时器原理
（1）51单片机定时/计数器结构
T0，T1引脚对应单片机的P34，P35管脚
51单片机定时/计数器工作由两个特殊功能寄存器控制。TMOD是定时/计数器的工作方式寄存器，确定工作方式和功能；TCON是控制寄存器，控制T0，T1的启动和停止及设置溢出标志。

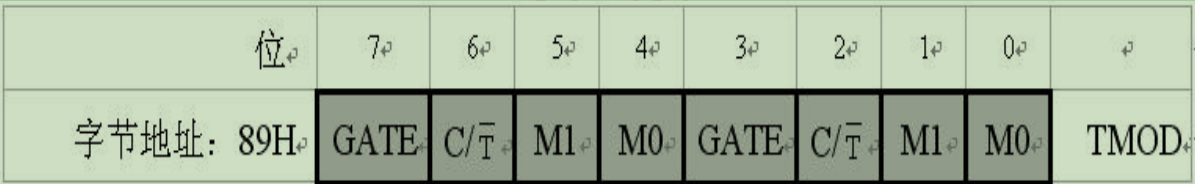

TMOD：工作方式寄存器，用于设置工作方式，低四位用于T0，高四位用于T1

GATE是门控位，GATE=0时控制定时器的启动是否受外部中断源信号影响，只需用软件使TCON中的TR0或者TR1为1，即可启动定时器/计数器工作。GATE=1时，使用软件使TR0或者tr1为1，同时外部中断管脚INT0/1=1时才能启动工作。
C/T：定时/计数模式选择位。C/T=0为定时模式；C/T=1为计数模式

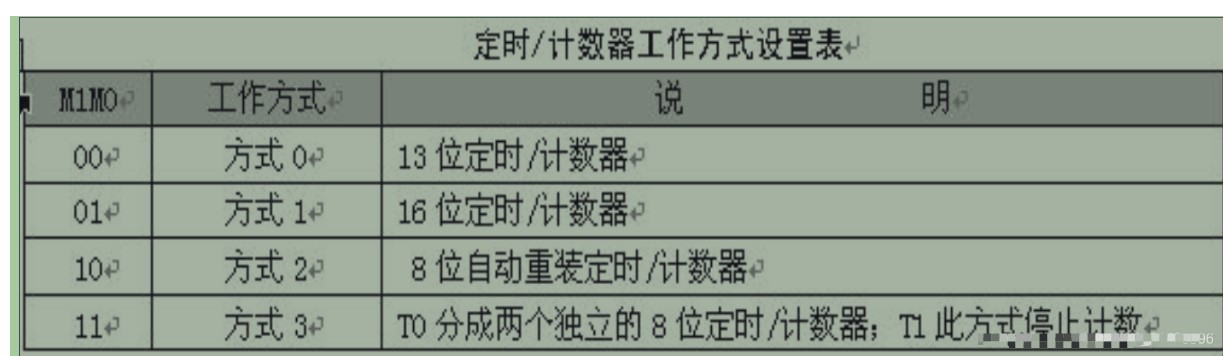

M1M0：工作方式设置位。定时/计数器有四种工作方式。

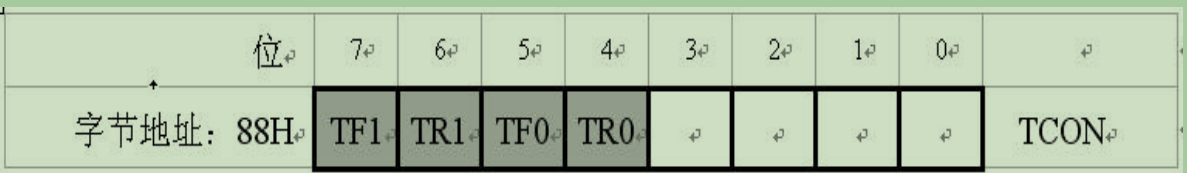

TCON：低四位控制外部中断，高四位控制定时器/计数器的启动和中断申请。

TF1（TCON.7）：T1溢出中断请求标志位。T1溢出时由硬件自动置TF1为1。CPU响应中断后TF1由硬件自动清0。TF1也可以用软件置1或者清0，同硬件置1或者清0效果一样。
TR1（TCON.6）：T1运行控制位。TR1置1时，T1开始工作；TR1置0时，T1停止工作。TR1由软件置1或者置0，所有软件可控制定时/计数器的启动与停止。
TF0（TCON.5）：T0溢出中断请求标志位，其他与TF1相同。
TR0（TCON.4）：T0运行控制位，其功能与TR1相似。
（2）定时/计数器的工作方式
方式0：
方式0为13位计数，由TL0低五位（高三位不用）和TH0的8位组成。TL0的低五位溢出时向TH0进位，TH0溢出时，置位TCON中的TF0标志，向CPU发出中断请求。
计数初值和计数个数的关系为X=2^13-N
方式1：
方式1的计数位数是16位，由TL0作为低8位，TH0作为高8位，组成16位加1计数器。
方式2：
方式2为自动重装初值的8位计数方式。工作方式2适合用于较精确的脉冲信号发生器。
方式3不做赘述，用的不多。
方式1通常用于定时器，串口通信通常使用方式2
二：定时器配置
1：对TMOD赋值，以确定T0，T1工作方式，如果使用定时器0即对T0配置，如果使用定时器0即对T0配置，如果使用定时器T1即对T1配置。
2：根据所要时间计算初值，并将其写入TH0，TL0或者TH1，TL1
3：如果使用中断，则对EA赋值，开放定时器中断
4：使用TR0或者TR1置位，启动定时器/计数器计时
三：通过定时器0中断控制D1指示灯间隔闪烁
//定时器中断，通过定时器0中断控制D1指示灯间隔1秒闪烁#include “reg52.h”typedef unsigned char u8;typedef unsigned int u16;***it led=P2^0;//定义P2^0接口是ledvoid Timer0Init（）//定时器0初始化函数{ TMOD|=0X01;//选择为定时器0模式，工作方式1，仅用TR0打开启动 TH0=0XFC;//给定时器赋值，定时1ms TL0=0X18; ET0=1;//打开定时器0中断允许 EA=1;//打开总中断 TR0=1;//打开定时器}void main（）{ Timer0Init（）;//定时器0初始化 while（1）;}void Timer0（） interrupt 1{ static u16 i;//定义全局变量i，用来累计定时1ms的次数，当i=1000时，恰好达到1s TH0=0XFC;//给定时器赋初值，定时1ms TL0=0X18; i++; if（i==1000） { i=0;//当时间达到1s时，状态清0，led状态翻转 led=~led; }}
