AD7172-2BRUZ无法使用连续转换功能

#MSD：3030280
问题描述：
AD7172-2连续转换模式情况下，正常转换后DOUT/RDY管脚置高代表转换结束。我们通过中断，监控该管脚的低电平进入触发，判断是否要继续转换。目前因为DOUT的变为高电平的延时过长导致系统一直进入中断状态，读取数据。对系统的资源消耗极大，无法使用连续转换功能。

我们尝试在中断中加延时到10us后（也试过5us，但不行，换句话说t7的恶劣情况应该大于5us），该模式才变为正常状态，我们分析了手册的表达其中t7时间的概念，我们推测测手册的描述存在疑问
t7时间应该为反应的最大值（即转换完成后DOUT变为高的最大时间量，在此期间进入中断将认为fail），以便我们设定中断的延时最小情况。

目前我们采用的输出更新速度为2.5KHz, 数据输出为400us一次。但是我们抓取的波形，744ns就重新读取数据，看上去不正常。
黄色代表DIN=0X44
绿色代表SCLK=8MHz
蓝色代表DOUT/RDY
紫色代表CS

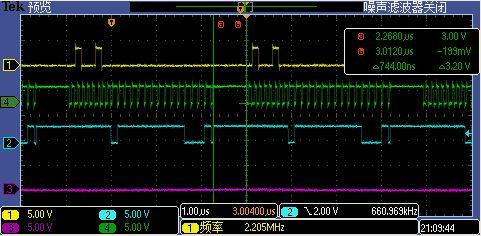

认为是异常的情况：

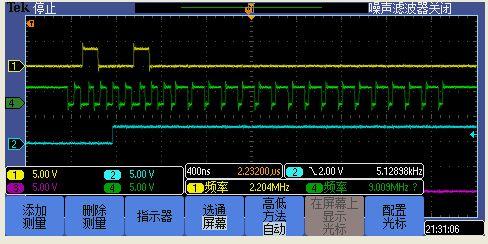

加10us 延时在中断中后，输出数据的速率2.5KHz：

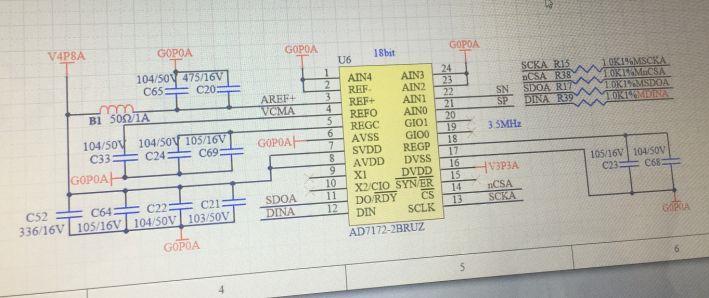

部分原理图：

寄存器配置图读法：
寄存器0X28
写入值：0X0509

我们还尝试了增加/减少SCLK来读取数据，此时DOUT输出全高，代表格式错误

以及和数据手册标准时序做对比，抓了末尾数据的波形，发现最后一位数据可高可低，和手册描述不太一致：

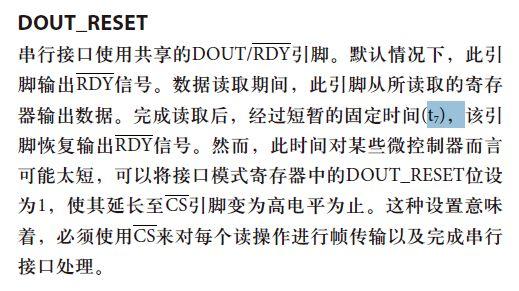

手册中的t7指的是SCLK上升沿到DOUT到50%高电平的状态：

回帖（3）

郝思雨

2019-1-18 10:42:24

数据手册中，好像说的是转换完成后，DOUT引脚由高电平变为低电平，读取完数据后，该引脚变为高电平。

举报

李云

2019-5-4 20:58:22

现在解决了吗楼主，我也觉得手册上描述有问题

举报

李云

2019-5-4 21:31:53

楼主还在吗，请问解决了吗，我也觉得手册上写的有问题
