晶振皮尔斯振荡
电路是晶振电路中的一种常见设计，它包含几个关键
元件：Rs（串联电阻）、Rf（反馈电阻）、C1和C2（电容）。以下是晶发电子对这些元件的作用与取值的解释：
Rs（串联电阻）的作用与取值：
- Rs的主要作用是在启动阶段限制晶体振荡器的电流，以防止电流过驱动晶体，这可能会损坏晶体或导致频率不稳定。
- Rs的值需要精心选择。较小的Rs值可以加快振荡器的启动速度，但如果过小，可能会导致电流过大使晶体受损。相反，如果Rs过大，可能会导致振荡器无法启动。
- 对于高频晶体，Rs的值可以较小，甚至可以省略，因为高频晶体通常对过驱动不那么敏感。
Rf（反馈电阻）的作用与取值：
- Rf用于偏置反相输入放大器，通过将放大器的输入端电压拉向输出端电压，创造不稳定条件，从而激活振荡电路。
- Rf的值会影响放大器的环路增益。随着Rf值的增加，环路增益也会增大，这可能会影响振荡器的稳定性和频率。
- 选择Rf时，需要确保环路增益足够高以维持振荡，但又不能过高以免引起振荡幅度过大和不稳定。
C1和C2（电容）的作用与取值：

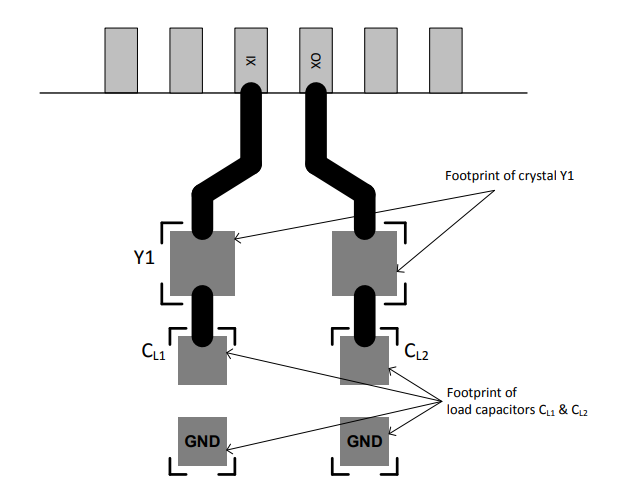

- C1和C2的串联组合（C1*C2）/（C1+C2）的值应接近晶体制造商指定的负载电容CL。这个值对于确保晶振在正确的频率下稳定振荡至关重要。
- 在计算C1和C2的值时，需要考虑电路中的杂散电容Cs，并将其包括在内。
- 有时，可以选择C1的值略小于C2，这样可以在不牺牲稳定性的情况下增加EXTAL引脚的电压摆幅，从而提高晶振的起振能力。
- 对于大多数应用，建议C1和C2取等值，这样可以简化设计和计算，同时保持电路的对称性和稳定性。
在设计晶振皮尔斯振荡电路时，需要综合考虑这些元件的作用和取值，以确保电路能够快速、稳定地启动并维持振荡。正确的元件选择和电路设计对于实现晶振的最佳性能至关重要。
