1．arm存储系统中的大/小端
在arm体系结构中，每个字单元包含4字节单元或者2个半字单元，1个半字单元包含2字节单元。但是在字单元中，4字节哪一个是高位字节，哪一个是低位字节则有两种不同的格式，通常称为大端格式或者小端格式，也就是big-endian格式和little-endian格式。大/小端的选择对于不同的芯片来说有一些不同的选择方式，一般都可以通过外部的引脚或内部的寄存器来选择。具体要参见处理器的数据手册。

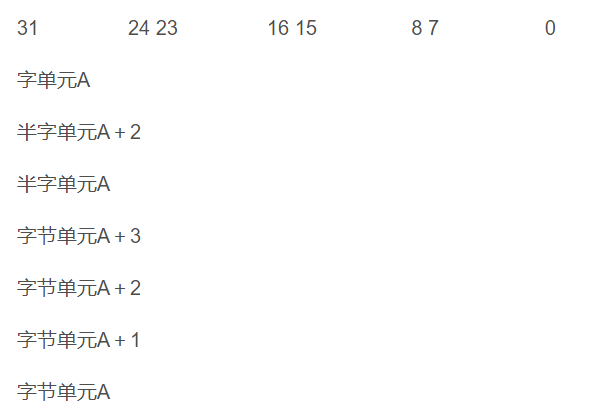

在大端模式下的存储格式如下所示。
而在小端模式下的存储格式如下所示。
非对齐的存储访问操作：在ARM体系结构中通常希望字单元的地址是字对齐的（地址的低两位是0b00），半字单元的地址是半字对齐的（地址的最低位为0b0），但在存储单元中地址没有遵守上述的对齐规则，称为非对齐的存储访问操作，在arm体系结构的伪指令集中有专门的align指令来指定对齐格式。
在ARM体系结构中允许指令预取，在CPU执行当前代码的同时，可以从存储器中预取其后若干条指令，具体预取多少条指令则由不同的arm处理器内核的实现来决定。
2．arm体系结构中的MMU
另外一个重要的概念就是MMU（Memory Manager Unit）。arm存储系统的体系结构适应不同的嵌入式系统应用，它的差别很大。最简单的存储系统使用平板式的地址映射机制，地址空间的分配是固定的，系统中各部分都使用物理地址，这样的处理器不带MMU。而一些复杂的系统可能包含一种或多种下面提到的技术，从而提供功能更为强大的存储系统。
（1）系统中可能包含多种类型的存储器件，一般都有Flash、SRAM、SDRAM等接口。
（2）使用指令/数据cache及Write Buffer技术缩小处理器和存储系统速度差别，从而提高系统的整体性能。
（3）系统中包含有MMU单元。
MMU使用内存映射技术实现虚拟空间到物理空间的映射，这种映射机制对于嵌入式系统尤其重要。通常程序放在ROM/Flash中，这样系统掉电后程序能够保存。但是ROM/Flash比SDRAM速度慢很多，而且在嵌入式系统中，中断向量表存放在RAM中，不过利用内存映射就可以解决这种问题。在系统加电时将ROM/Flash地址映射到0×00000000，在0×00000000 地址处存放启动代码，来完成系统设备的初始化，之后再把内核程序加载到SDRAM，然后把地址映射到SDRAM的地址，跳转到SDRAM地址运行就可以了。
针对具有MMU的ARM处理器可以移植Linux for arm操作系统，针对没有MMU的处理器，一般都是移植uClinux for arm。比如说Samsung公司的S3C4510、S3C2510都是不带MMU的处理器，只能移植uClinux，而针对S3C2410、PXA27x、OMAP591x等带有MMU单元的arm处理器通常都可以移植Linux操作系统。带有MMU的处理器内部都有用于存储管理的系统控制协处理器CP15，在移植嵌入式操作系统的Boot Loader时，必须要对存储管理单元进行初始化设置。
3．快速上下文切换技术
FCSE（Fast Context Switch Extension）技术通过修改系统中不同进程的虚拟地址，避免在进程间切换时造成的虚拟地址到物理地址的重映射，从而提高系统的性能。通常FCSE位于CPU和MMU之间，其责任就是将不同进程使用的相同虚拟地址映射为不同的虚拟空间，使得在上下文切换时无须重建TLB等。
