RK3308如何开启UAC功能？

         最近在RK3308平台研究UAC功能，网上资料少的可怜，稍微有点用的资料还是专栏，还得开会员或者付费查看，真的是坑死了。

         看了下相关资料，基本原理就是通过u*** gadget虚拟成一个u***音频设备，然后在linux层虚拟出一个声卡。





1.如何开启UAC功能


检查kernel 编译宏配置 buildroot/configs/rockchip_rk3308_release_defconfig

检查是否开启如下宏配置：

CONFIG_USB_DWC2=y

CONFIG_USB_GADGET=y

CONFIG_USB_GADGET_DEBUG_FILES=y

CONFIG_USB_GADGET_VBUS_DRAW=500

CONFIG_USB_CONFIGFS=y

CONFIG_USB_CONFIGFS_F_FS=y

CONFIG_USB_CONFIGFS_UEVENT=y

CONFIG_USB_CONFIGFS_F_UAC1=y

CONFIG_USB_CONFIGFS_F_HID=y #打开HID，是考虑后期需要配置软件调节音量等功能。
        由于是通过configfs来配置的，RK3308使用/etc/init.d/S50u***device脚本对我们需要的功能进行配置，包括UAC、ADB、UVC等USB相关功能，而这些功能又由/etc/init.d/.u***_config和/tmp/.u***_config文件内容决定是否开启。刚开始摸的时候，打开kernel配置的uac宏后，将板子的u***连接到电脑上后，死活检测不到u***音频设备，纠结了好一阵，最后发现就是个.u***_config文件配置导致的。

        查看/etc/init.d/S50u***device启动脚本可以看到，就是通过这个文件内容来判断要初始化哪种u***设备：

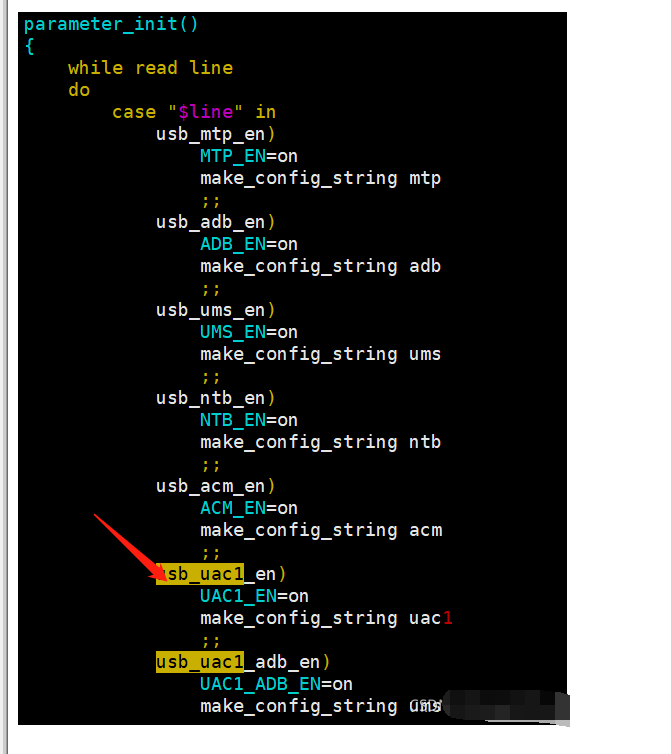

而.u***_config文件中内容可以配置为什么呢？可以根据parameter_init()函数的case值可以看出支持哪些u***设备：



        而RK的配置默认不支持adb和uac同时开启，我在此做了一些修改，可以同时开启adb和uac功能，方便调试，供大家参考。

diff --git a/S50u***device b/S50u***device
index 878ca3b..d1d2228 100755
--- a/S50u***device
+++ b/S50u***device
@@ -12,6 +12,7 @@ MTP_EN=off
NTB_EN=off
ACM_EN=off
UAC1_EN=off
+UAC1_ADB_EN=off
UAC2_EN=off
UVC_EN=off
RNDIS_EN=off
@@ -52,9 +53,11 @@ function_init()
        mkdir ${USB_FUNCTIONS_DIR}/uac1.gs0
        test_write 1 ${USB_FUNCTIONS_DIR}/uac1.gs0/c_feature_unit
        test_write 1 ${USB_FUNCTIONS_DIR}/uac1.gs0/p_feature_unit
        echo -e "8000,16000,32000,48000" > ${USB_FUNCTIONS_DIR}/uac1.gs0/c_srate
        echo -e "8000,16000,32000,48000" > ${USB_FUNCTIONS_DIR}/uac1.gs0/p_srate
        #echo -e "16000" > ${USB_FUNCTIONS_DIR}/uac1.gs0/c_srate
        #echo -e "16000" > ${USB_FUNCTIONS_DIR}/uac1.gs0/c_srate

        mkdir ${USB_FUNCTIONS_DIR}/uac2.gs0
@@ -174,6 +177,10 @@ parameter_init()
                                UAC1_EN=on
                                make_config_string uac1
                                ;;
+                       u***_uac1_adb_en)
+                               UAC1_ADB_EN=on
+                               make_config_string uac1_adb
+                               ;;
                        u***_uac2_en)
                                UAC2_EN=on
                                make_config_string uac2
@@ -215,6 +222,9 @@ parameter_init()
                acm)
                        PID=0x1005
                        ;;
+               uac1_adb)
+                       PID=0x0029
+                       ;;
                *)
                        PID=0x3301
        esac
@@ -230,7 +240,7 @@ use_os_desc()

pre_run_binary()
{
-       if [ $ADB_EN = on ];then
+       if [ $ADB_EN = on ] || [ $UAC1_ADB_EN = on ];then
                mkdir /dev/u***-ffs/adb -m 0770
                mount -o uid=2000,gid=2000 -t functionfs adb /dev/u***-ffs/adb
                start-stop-daemon --start --quiet --background --exec /usr/bin/adbd
@@ -302,6 +312,7 @@ bind_functions()

        test $RNDIS_EN = on && syslink_function rndis.gs0
        test $UAC1_EN = on && syslink_function uac1.gs0
+       test $UAC1_ADB_EN = on && syslink_function uac1.gs0 && syslink_function ffs.adb
        test $UAC2_EN = on && syslink_function uac2.gs0
        echo 0x1 > ${USB_FUNCTIONS_DIR}/uac2.gs0/p_chmask
#      test $UAC1_EN = on && syslink_function uac1.gs0
在如下目录即可查看kernel当前对哪些类型的u***设备进行了配置：

ls /sys/kernel/config/u***_gadget/rockchip/functions/
如下图表示，kernel已经生成了uac1.gs0配置，此时我们只需要修改.u***_config文件内容为u***_uac1_en或者u***_uac1_adb_en，即可开启UAC功能。





cat /etc/init.d/.u***_config  #查看当前配置

只有其值为u***_uac1_en 或者 u***_uac1_adb_en时，才会生效

echo u***_uac1_en > /etc/init.d/.u***_config  #启用 UAC

echo u***_adb_en > /etc/init.d/.u***_config  #启用 ADB

echo u***_uac1_adb_en > /etc/init.d/.u***_config  #同时启用 UAC和ADB
修改完后重启系统即可生效。若想让配置固件烧录后即可生效，需要手动修改buildroot/output/rockchip_rk3308_release/target/etc/init.d/.u***_config的文件内容，然后重新编译即可。

UAC功能正常开启后，即可在设备管理器中看到一个麦克风设备和扬声器设备。



2.修改UAC通道数、采样率、数据类型等参数


x_chmask：表示录/放音通道数（p相当于PC的录音通道个数, c相当于PC的播放通道个数）:

bit为1的个数表示通道数，二进制11111111 等于 十进制 255

echo 255 > ${USB_FUNCTIONS_DIR}/uac1.gs0/p_chmask

表示配置为八声道，配置为双声道设置为3，配置为10声道则应该设置为1023。

x_srate: 录/放音的采样率，Rockchip UAC支持多采样率。

x_ssize: 录/放音数据的类型，单位bytes，对应PCM_16的数据，其值为2.

        由于windows对驱动有记忆功能，修改UAC的参数后，我们需要卸载windows的驱动，才能使修改的参数生效。注意：必须要卸载声音、视频和游戏控制器中的 Source/Sink 设备，而不是音频输入和输出中的设备。



3. 修改UAC配置period_size大小






        这个period_size会受驱动设置的buff大小和UAC通道数影响，如果开的通道比较多，需要相应增大buff的大小。



修改后如下图所示：
