iTOP-RK3399开发板的接口有哪些呢

迅为 iTOP-RK3399 开发板基于瑞芯微公司的 RK3399 六核处理器设计，Cortex-A72 架构； GPU Mali-T860 MP4 支持 4K H.265/H.264 视频解码；Android 系统全开源；核心板与底板结构, 产品开发更轻松。

        底板板载 4G 全网通、双频 WIFI、千兆以太网、双摄像头接口、GPS、HDMI2.0、USB3.0、 EDP、PCIE、MIPI-DSI 等接口。

iTOP-3399 开发板规格参数

尺寸 ：6.5*5.5cm

高度  ：连同连接器在内 0.26cm

CPU  ：Rockchip RK3399 28 纳米 HKMG 制程 双核 Cortex-A72 1.8/2.0GHz；四核 Cortex-A53 1.4GHz

内存  ：2GB 双通道 DDR3(4GB 可选)

存储  ：16GB EMMC

电源管理  ：官方推荐 RK808 芯片

工作电压  ：3.3V 供电

系统支持  ：Android8.1 系统；Ubuntu16.04 系统；Debian9 系统

接口  ：支持双 USB3.0 Type-C 接口;支持 PCIe 2.1 (4 full-duplex lanes );内置低功耗 MCU;8 路数字麦克

风阵列输入

引角扩展  ：引出脚多达 320 个，满足用户各类扩展需求

多媒体  ：支持 4K VP9 and 4K 10bits H265/H264 视频解码，高达 60fps;1080P 多格式视频解码 (VC-1,

MPEG-1/2/4, VP8)

运行温度  ：0 度至+80 度区间，设备工作正常，运行良好！

核心板接口说明

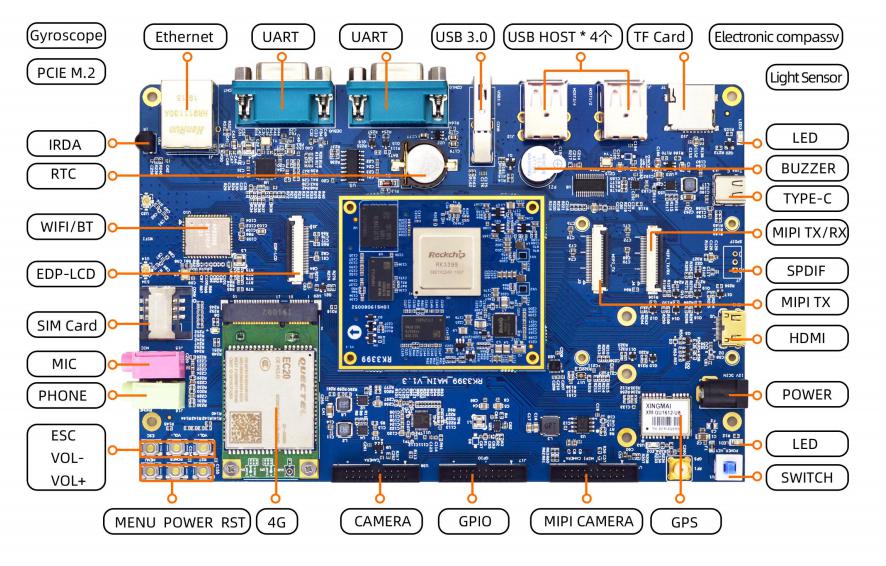

开发板接口介绍


尺寸：19cm*12cm

PCB 板：4 层

POWER：电直流电源输入接口，12V/2A 电源输入

GPS 模块：支持（选配）

SWITCH：电源开关

WIFI/BT：双频 2.4G/5G WIFI、Bluetooth4.1 二合一模块

HDMI 接口：1 路 HDMI2.0 输出接口

EDP LCD：1 路

Type-C：1 路 Type-C USB3.0 接口，兼容 OTG 功能

MIPI_TX：1 路

TF 卡槽：1 个

MIPI_TX/RX：1 路

USB HOST ：4 路 USB2.0 接口；1 路 USB3.0 接口；

SPDIF：光纤输出接口

串口 ：2 路 RS232 串口

BUZZER ：1 个蜂鸣器

网口 ：1 路千兆以太网（10/100/1000Mbps）

RTC ：实时时钟

IRDA ：1 个

GPIO 接口 ：20PIN，包括 1 路 SPI 和 2 路 I2C

SIM 卡槽 ：1 个

LED ：3 个

PHONE ：支持耳机输出

PCIE ：PCIE M.2 接口

MIC ：支持 MIC 输入

陀螺仪 ：支持

按键 ：6 个

电子罗盘 ：支持

4G 模块 ：全网通(选配)

光线传感器 ：支持

CAMERA 接口 ：CAMERA 1 路、MIPI CAMERA 1 路

GPIO ：20 路

可选屏幕

应用范围

可广泛用于人脸识别设备、无人机、机器人、游戏终端、广告机/一体机、金融 POS 类、

车载控制业、云端服务、VOIP 视频会议系统、医疗类、安防/监控/警务、工控类、IoT 物

联网领域、VR 等近百行业应用产品。
