一、数据的传送方式
1.串行通信
速度慢，但占用资源少，按顺序传输、逐个位传输，（使用一个数据线就能解决传输问题，即一个I/O口就可以解决问题）
2.并行通信
速度快，但占用资源多，各个位同时传输、多位传输，（多少位数据就需要多少根数据线）
适用于：USART,IIC,SPI
二、数据的通信方式

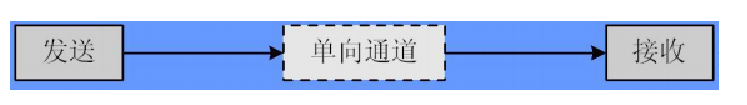

1、单工通信 iic,spi
A发--单向通道--B收

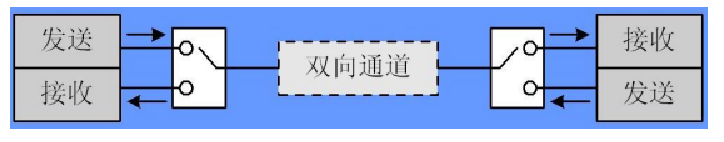

2、半双工通信 spi
A发--双向通道--B收 / B发--双向通道--A收
（同一时刻时，一个设备发送时，另一个就不能同时进行发送）

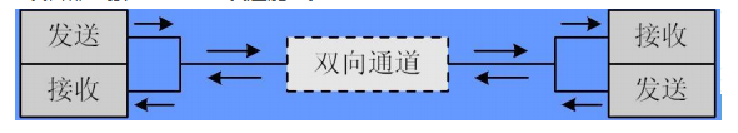

3、全双工通信 usart,spi
A发、B发--双向通道--B收、A收
（两个设备在同一时刻都可以进行收发数据，传输）
三、数据的同步方式
【同步 & 异步】
1、同步通信
①数据传送以数据块（多个字符组成的）的形式的；在数据块内，字符与字符间无间隔
②接收与发送时钟严格同步，有同步时钟SCLK
③通信双方的各自的两个时钟SCLK是连在一起的，提供同步时钟；接受与发送是同步的
2、异步通信
①没有时钟线SCLK的约束，因此有了②
②在发送数据之前发送一个起始位， 发送奇偶检验位+想要发送的字符，最后发送停止位

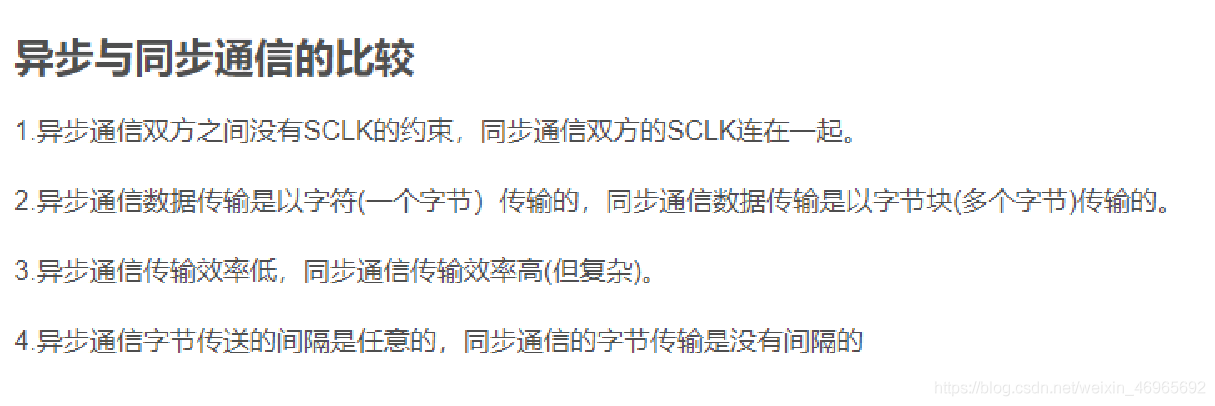

比较 有无时钟SCLK的约束
四、数据的通信速率
1、比特率（在IIC,SPI中使用）Bitrate
每秒传输的二进制位，bit/s
2、波特率（在串口中使用）Baudrate
每秒传输的码元个数
一个二进制位表示一个码元
五、串口通信
TTL电平：数字芯片的电平，单片机使用，0-5V
232电平：电脑串口的电平，工业电平，-3-15V
原生串口通信：直接设备与传感器连接 （eg. GPS模块，WiFi模块...）

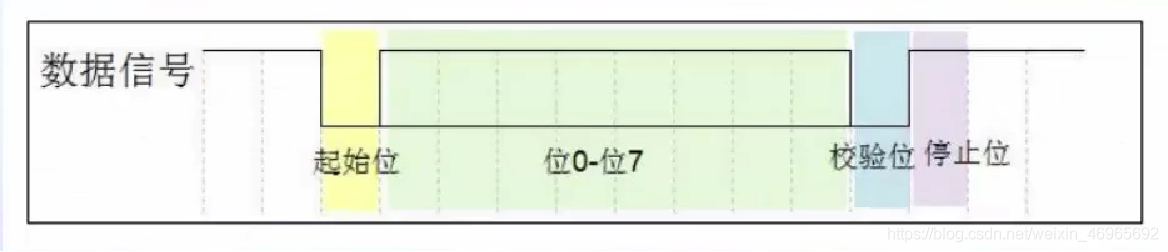

1、串口数据包的基本组成
起始位：逻辑0 （第一个低电平）
停止位：逻辑0.5/1/1.5 （高电平） 可以达到校准同步时钟的目的
有效数据位：
校验位：
校验方法有：
奇校验：有效数据+校验位中的“1”个数为奇数； 即如：10010110，有四个1了，校验位加上一个1，凑5个，为奇校验 （九个位传输）
偶校验：有效数据+校验位中的“1”个数为偶数； 即如：10010110，有四个1了，校验位加上一个0，不加1保持4个1不变，为偶校验 （九个位传输）
0校验：校验位总为0
1校验：校验位总为1
无校验：数据不包含校验位
六、串口的结构体
1、串口通信

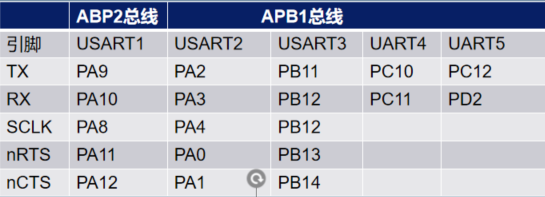

TX 发送（配置输出模式） RX 接收（配置输入模式，浮空输入）
USART：同步异步收发器
UART ：异步收发器

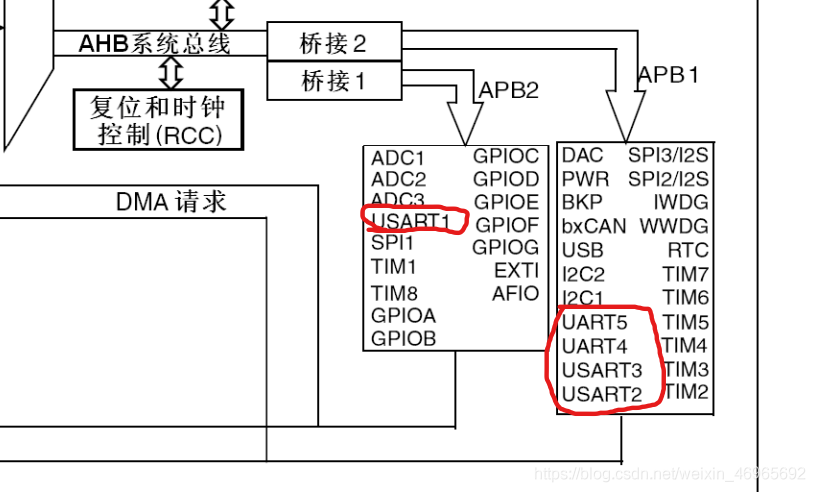

↓ 在“中文参考手册” ↓
可以看出 USART1在APB2总线下，其余在APB1总线下
APB2的频率与AHB系统总线的频率一样 （72*10的6次方 hz ）
APB1 (32*10 6)
2、异步收发器的结构体的配置
- uint32_t USART_BaudRate; //波特率
波特率设置： （在APB2中是）使用固件库时直接设置 =115200 =72 *10（6次方）/16*USATDIV
- uint16_t USART_WordLength; //配置数据位的字长
有 8位 与 9位

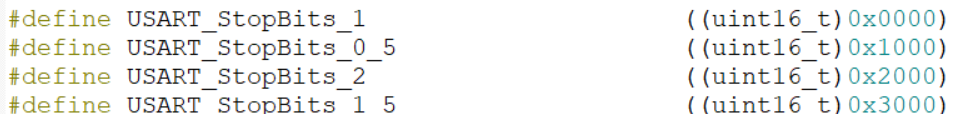

- uint16_t USART_StopBits; //停止位
正常情况下使用 1 停止位
- uint16_t USART_Parity; //校验位的配置
- uint16_t USART_Mode; //模式的设置
USART_Mode_Rx | USART_Mode_Tx 即可 表示Rx输入Tx输出都可行
- uint16_t USART_HardwareFlowControl; //配置硬件流模式
一般情况下，不做选择
3、同步收发器的结构体配置
uint16_t USART_Clock; //时钟配置
uint16_t USART_CPOL; //极性 配置串口空闲为什么电平
uint16_t USART_CPHA; //相位 配置选择边沿
1Edge 第一边沿 ≈ 上升沿
2Edge 第二边沿 ≈ 下降沿
uint16_t USART_LastBit; //配置最后一位时钟，使能开关

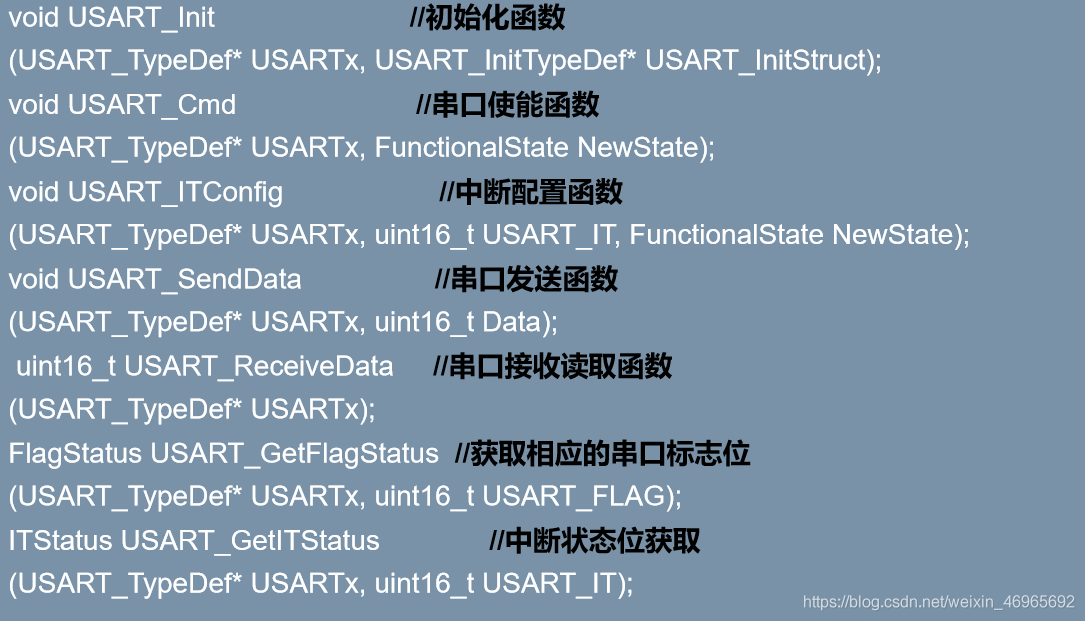

4、常用函数
七、配置串口的发送与接收
- 配置时钟：GPIO口的时钟，串口的时钟，引脚复用的时钟
- 配置GPIO口+串口结构体
- 串口的发送
1、串口接收字符
1、打开APB2下的GPIOA的时钟信号；因为UART1在APB2总线下
2、同时使能引脚复用时钟
3、打开UART1的时钟信号
4、【配置APB2下的GPIOA的结构体】 配置PA9串口---TX线---输出引脚
Mode：推挽输出
5、【配置APB2下的GPIOA的结构体】 配置PA10串口---RX线---输入引脚（接收）
Mode：浮空输入
记得初始化结构体 stm32f10x_gpio.h
6、【配置串口的结构体】
BaudRate=115200；
Mode=USART_Mode_Rx | USART_Mode_Tx；
记得初始化结构体 + 使能串口 USART_Cmd() stm32f10x_uart.h
#include "stm32f10x.h"
#include "usart.h"
void usart_demo(void)
{
GPIO_InitTypeDef GPIOinitStruct;
USART_InitTypeDef USARTinitStruct;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
//PA9
GPIOinitStruct.GPIO_Mode=GPIO_Mode_AF_PP;
GPIOinitStruct.GPIO_Pin=GPIO_Pin_9;
GPIOinitStruct.GPIO_Speed=GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIOinitStruct);
//PA10
GPIOinitStruct.GPIO_Mode=GPIO_Mode_IN_FLOATING;
GPIOinitStruct.GPIO_Pin=GPIO_Pin_10;
GPIO_Init(GPIOA, &GPIOinitStruct);
//串口配置
USARTinitStruct.USART_BaudRate=115200;
USARTinitStruct.USART_HardwareFlowControl=USART_HardwareFlowControl_None;
USARTinitStruct.USART_Mode=USART_Mode_Rx | USART_Mode_Tx;
USARTinitStruct.USART_Parity=USART_Parity_No;
USARTinitStruct.USART_StopBits=USART_StopBits_1;
USARTinitStruct.USART_WordLength=USART_WordLength_8b;
USART_Init(USART1, &USARTinitStruct);
USART_Cmd(USART1,ENABLE);
}
2、主函数
int main()
{
USART_SendData(USART1, 'X');//发送字符函数
while(USART_GetFlagStatus(USART1,USART_FLAG_TXE)==RESET);//判断串口状态函数
USART_SendData(USART1, 'Y');
while(USART_GetFlagStatus(USART1,USART_FLAG_TXE)==RESET);
USART_SendData(USART1, 'n');
while(USART_GetFlagStatus(USART1,USART_FLAG_TXE)==RESET);
delay(1000);
}
USART_FLAG_TXE 发送空标志位定义；判断当串口的状态是空的时候，即字符发送完毕的时候；执行下一个字符的发送
3、串口接收字符串
在接收字符的基础上，封装2个函数，实现达到字符串输出的目的
封装一个输出单个字符的函数
void USART_SendByte(USART_TypeDef* USARTx, uint16_t data)
{
USART_SendData(USARTx, data);
while(USART_GetFlagStatus(USARTx,USART_FLAG_TXE)==RESET);
}
封装一个输出字符串的函数
void USART_SendStr(USART_TypeDef* USARTx, char *str)//字符串以指针的形成存入
{
uint16_t i=0;
do
{
USART_SendByte(USARTx, *(str + i)); //利用i++逐个通过字符函数进行输出
i++;
}
while(*(str + i) != ' '); //字符串的最后一个字符是‘ ’，以此为结束标志
while(USART_GetFlagStatus(USARTx,USART_FLAG_TC)==RESET); //检查发送完成标志位
}

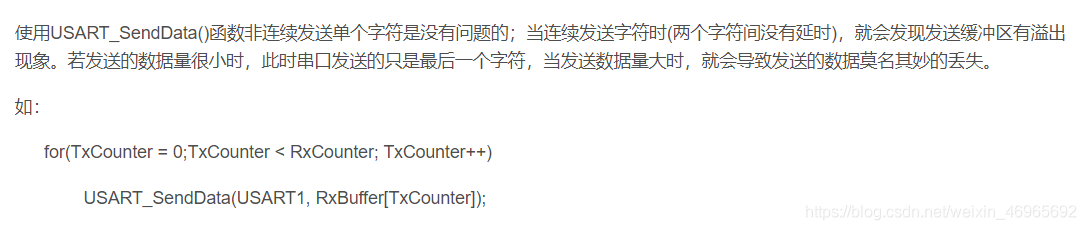

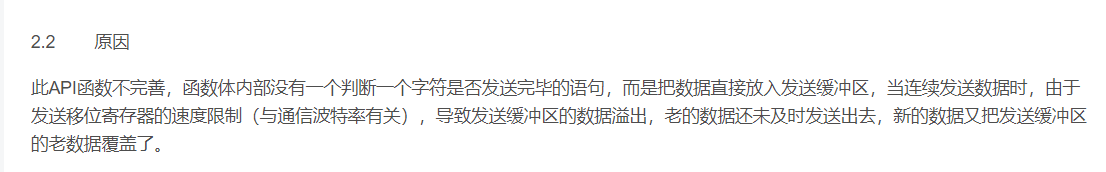

在使用串口接收字符串时，字符串函数不能直接调用 库里面的输出字符函数USART_SendData ；
否则只会发送字符串的最后一个字符；
所以只能通过封装一个发送字符串的函数，调用USART_SendData，对字符串里面的字符一个一个的进行调用
