SPI协议的知识点大合集，绝对实用

回帖（1）

任迎新

2022-2-17 10:35:03

1. 需要的资源

普通IO口

2. 基本知识点

SPI是什么：SPI是Serial Peripheral Interface的缩写，串行外围设备接口。是一种告诉的，全双工，同步的通信总线。
SPI接口四条通讯线：
- MISO 主设备数据输入，从设备数据输出。
- MOSI 主设备数据输出，从设备数据输入。
- SCLK 时钟信号，由主设备产生。
- CS 从设备片选信号。由主设备控制。
支持在同一个协议总线上，挂在一个主设备多个从设备。
外设的读操作和写操作是可以同时进行的，也可以分开。
SPI四种工作模式：
- 时钟极性（CPOL），是指SPI通讯设备处于空闲状态时，SCK信号线的电平信号（即SPI通讯开始前，CS片选信号为高时，SCLK的状态）。CPOL=0，SCLK为低；CPOL=1，SCLK为高
- 时钟相位（CPHA），是指数据的采样的时刻，当CPHA=0时，数据线上的信号将会在SCK时钟线的“奇数边沿”被采样；当CPHA=1时，数据线上的信号将会在SCK时钟线的“偶数边沿”被采样

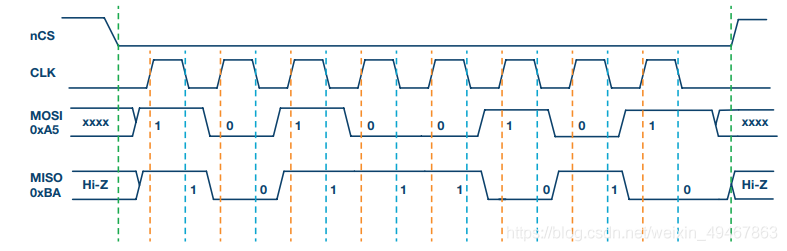

CPOL=0，CPHA=0：此时空闲态时，SCLK处于低电平，在第一个边沿（上升沿）读取数据，在第二个边沿（下降沿）发送数据。注意：因为在第一个边沿就会读取数据，所以在第一个边沿到来之前就要把第一位数据输出出来并保持稳定。

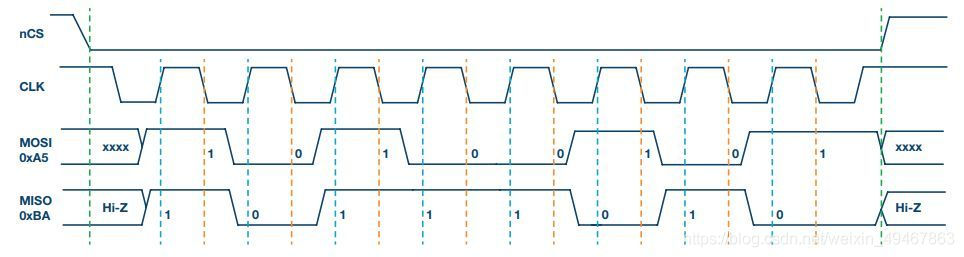

CPOL=1，CPHA=0：此时空闲态时，SCLK处于高电平，在第一个边沿（下降沿）读取数据，在第二个边沿（上升沿）发送数据。注意：因为在第一个边沿就会读取数据，所以在第一个边沿到来之前就要把第一位数据输出出来并保持稳定。

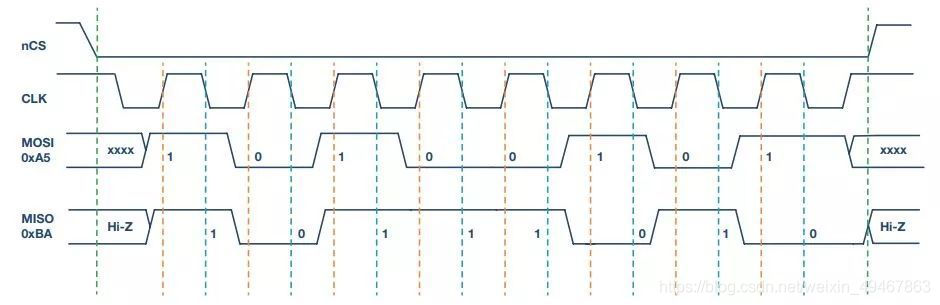

CPOL=0，CPHA=1：此时空闲态时，SCLK处于低电平，在第一个边沿（上升沿）发送数据，在第二个边沿（下降沿）读取数据。

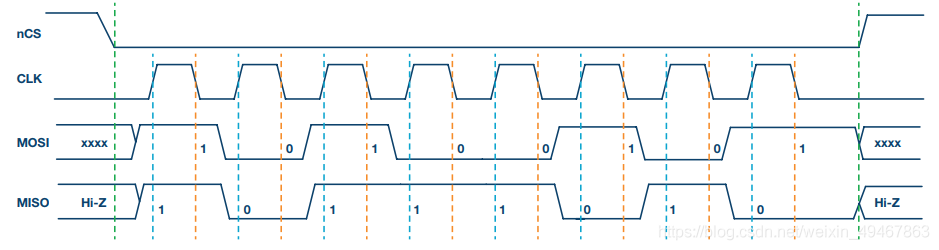

CPOL=1，CPHA=1：此时空闲态时，SCLK处于高电平，在第一个边沿（下降沿）发送数据，在第二个边沿（上升沿）读取数据。

注意：数据的读取和发送时序并不是针对主设备或者从设备，而是同时进行的，就是说在主设备读取数据的同时，从设备也是出于读取设备的状态。

3. 定义结构体
typedef struct _SPI_CONFIG_t
{
unsigned int Delay;

unsigned char (*MISO_STA)(void); //获取MISO的IO状态
void (*MOSI_IO_HIGH)(void); //MOSI的IO设置成高
void (*MOSI_IO_LOW)(void); //MOSI的IO设置成低
void (*CS_IO_HIGH)(void); //CS的IO设置成高
void (*CS_IO_LOW)(void); //CS的IO设置成低
void (*CLK_IO_HIGH)(void); //CLK的IO设置成高
void (*CLK_IO_LOW)(void); //CLK的IO设置成低

}SPI_CONFIG_t;

4. 函数功能
void _SPI_Delay(unsigned int n)
{
unsigned int t;
t=n;
while(t--);
}

#if SPI_CPOL==0 && SPI_CPHA==0

/*
*********************************************************************************************************
* 函数名: CS_Enable
* 形参: spi
* 返回值: 无
* 功能说明: 片选使能
*********************************************************************************************************
*/
void CS_Enable(SPI_CONFIG_t spi)
{
spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);

spi.CS_IO_LOW();
_SPI_Delay(spi.Delay);
}

/*
*********************************************************************************************************
* 函数名: CS_Disable
* 形参: spi
* 返回值: 无
* 功能说明: 片选失能
*********************************************************************************************************
*/
void CS_Disable(SPI_CONFIG_t spi)
{
spi.CS_IO_HIGH();
_SPI_Delay(spi.Delay);

spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);
}

/*
*********************************************************************************************************
* 函数名: SPI_WriteByte
* 形参: spi; dat:写入的数据
* 返回值: 无
* 功能说明: spi写入一个字节的时序
*********************************************************************************************************
*/
void SPI_WriteByte(SPI_CONFIG_t spi, unsigned char dat)
{
unsigned char i=0;

for(i=0;i<8;i++)
{
if(dat&0x80)
spi.MOSI_IO_HIGH();
else
spi.MOSI_IO_LOW();
_SPI_Delay(spi.Delay);

dat<<=1;

spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);

spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);
}
}

/*
*********************************************************************************************************
* 函数名: SPI_ReadByte
* 形参: spi;
* 返回值: spi读一个字节
* 功能说明: spi读一个字节的时序
*********************************************************************************************************
*/
unsigned char SPI_ReadByte(SPI_CONFIG_t spi)
{
unsigned char i=0,dat=0;

for(i=0;i<8;i++)
{
spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);

dat<<=1;

if(spi.MISO_STA())
dat |= 0x01;
_SPI_Delay(spi.Delay);

spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);
}

return dat;
}

/*
*********************************************************************************************************
* 函数名: SPI_WRByte
* 形参: spi; wdat:写入的数据
* 返回值: spi读一个字节
* 功能说明: spi同时读写一个字节的时序
*********************************************************************************************************
*/
unsigned char SPI_WRByte(SPI_CONFIG_t spi, unsigned char wdat)
{
unsigned char i=0,rdat=0;

for(i=0;i<8;i++)
{
if(wdat&0x80)
spi.MOSI_IO_HIGH();
else
spi.MOSI_IO_LOW();
_SPI_Delay(spi.Delay);

wdat<<=1;

spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);

rdat<<=1;

if(spi.MISO_STA())
rdat |= 0x01;
_SPI_Delay(spi.Delay);

spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);
}

return rdat;
}

#endif

#if SPI_CPOL==1 && SPI_CPHA==0

void CS_Enable(SPI_CONFIG_t spi)
{
spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);

spi.CS_IO_LOW();
_SPI_Delay(spi.Delay);
}

void CS_Disable(SPI_CONFIG_t spi)
{
spi.CS_IO_HIGH();
_SPI_Delay(spi.Delay);

spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);
}

void SPI_WriteByte(SPI_CONFIG_t spi, unsigned char dat)
{
unsigned char i=0;

for(i=0;i<8;i++)
{
if(dat&0x80)
spi.MOSI_IO_HIGH();
else
spi.MOSI_IO_LOW();
_SPI_Delay(spi.Delay);

dat<<=1;

spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);

spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);
}
}

unsigned char SPI_ReadByte(SPI_CONFIG_t spi)
{
unsigned char i=0,dat=0;

for(i=0;i<8;i++)
{
spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);

dat<<=1;

if(spi.MISO_STA())
dat |= 0x01;
_SPI_Delay(spi.Delay);

spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);
}

return dat;
}

unsigned char SPI_WRByte(SPI_CONFIG_t spi, unsigned char wdat)
{
unsigned char i=0,rdat=0;

for(i=0;i<8;i++)
{
if(wdat&0x80)
spi.MOSI_IO_HIGH();
else
spi.MOSI_IO_LOW();
_SPI_Delay(spi.Delay);

wdat<<=1;

spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);

rdat<<=1;

if(spi.MISO_STA())
rdat |= 0x01;
_SPI_Delay(spi.Delay);

spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);
}

return rdat;
}

#endif

#if SPI_CPOL==0 && SPI_CPHA==1

void CS_Enable(SPI_CONFIG_t spi)
{
spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);

spi.CS_IO_LOW();
_SPI_Delay(spi.Delay);
}

void CS_Disable(SPI_CONFIG_t spi)
{
spi.CS_IO_HIGH();
_SPI_Delay(spi.Delay);

spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);
}

void SPI_WriteByte(unsigned char dat)
{
unsigned char i=0;

for(i=0;i<8;i++)
{
spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);

if(wdat&0x80)
spi.MOSI_IO_HIGH();
else
spi.MOSI_IO_LOW();
_SPI_Delay(spi.Delay);

dat<<=1;

spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);
}
}

unsigned char SPI_ReadByte(void)
{
unsigned char i=0,dat=0;

for(i=0;i<8;i++)
{
spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);

spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);

dat<<=1;

if(MISO_STA)
dat |= 0x01;
_SPI_Delay(spi.Delay);
}
}

unsigned char SPI_WRByte(unsigned char wdat)
{
unsigned char i=0,rdat=0;

for(i=0;i<8;i++)
{
spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);

if(wdat&0x80)
spi.MOSI_IO_HIGH();
else
spi.MOSI_IO_LOW();
_SPI_Delay(spi.Delay);

spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);

rdat<<=1;

if(MISO_STA)
rdat |= 0x01;
_SPI_Delay(spi.Delay);
}
}

#endif

#if SPI_CPOL==1 && SPI_CPHA==1

void CS_Enable(SPI_CONFIG_t spi)
{
spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);

spi.CS_IO_LOW();
_SPI_Delay(spi.Delay);
}

void CS_Disable(SPI_CONFIG_t spi)
{
spi.CS_IO_HIGH();
_SPI_Delay(spi.Delay);

spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);
}

void SPI_WriteByte(unsigned char dat)
{
unsigned char i=0;

for(i=0;i<8;i++)
{
spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);

if(wdat&0x80)
spi.MOSI_IO_HIGH();
else
spi.MOSI_IO_LOW();
_SPI_Delay(spi.Delay);

dat<<=1;

spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);
}
}

unsigned char SPI_ReadByte(void)
{
unsigned char i=0,dat=0;

for(i=0;i<8;i++)
{
spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);

spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);

dat<<=1;

if(MISO_STA)
dat |= 0x01;
_SPI_Delay(spi.Delay);
}
}

unsigned char SPI_WRByte(unsigned char wdat)
{
unsigned char i=0,rdat=0;

for(i=0;i<8;i++)
{
spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);

if(wdat&0x80)
spi.MOSI_IO_HIGH();
else
spi.MOSI_IO_LOW();
_SPI_Delay(spi.Delay);

spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);

rdat<<=1;

if(MISO_STA)
rdat |= 0x01;
_SPI_Delay(spi.Delay);
}
}

#endif

/*
*********************************************************************************************************
* 函数名: SPI_WriteOneData
* 形参: spi; wdat:写入的数据
* 返回值: 无
* 功能说明: spi写入一个字节
*********************************************************************************************************
*/
void SPI_WriteOneData(SPI_CONFIG_t spi, unsigned char wdat)
{
CS_Enable(spi);

SPI_WriteByte(spi,wdat);

CS_Disable(spi);
}

/*
*********************************************************************************************************
* 函数名: SPI_ReadOneData
* 形参: spi;
* 返回值: 读取一个字节
* 功能说明: spi读取一个字节
*********************************************************************************************************
*/
unsigned char SPI_ReadOneData(SPI_CONFIG_t spi)
{
unsigned char rdat=0;

CS_Enable(spi);

rdat = SPI_ReadByte(spi);

CS_Disable(spi);

return rdat;
}

/*
*********************************************************************************************************
* 函数名: SPI_WROneData
* 形参: spi; wdat:写入的数据
* 返回值: spi读一个字节
* 功能说明: spi同时读写一个字节
*********************************************************************************************************
*/
unsigned char SPI_WROneData(SPI_CONFIG_t spi, unsigned char wdat)
{
unsigned char rdat=0;

CS_Enable(spi);

rdat = SPI_WRByte(spi,wdat);

CS_Disable(spi);

return rdat;
}

/*
*********************************************************************************************************
* 函数名: SPI_Write_Buf
* 形参: spi; wdat:写入的数据; len:读取写入字节数
* 返回值: 无
* 功能说明: spi写多个字节
*********************************************************************************************************
*/
void SPI_Write_Buf(SPI_CONFIG_t spi, unsigned char* wdat, unsigned char len)
{
unsigned char i=0;

CS_Enable(spi);

for(i=0;i SPI_WriteByte(spi,wdat);

CS_Disable(spi);
}

/*
*********************************************************************************************************
* 函数名: SPI_Read_Buf
* 形参: spi; rdat:读取的数据; len:读取字节数
* 返回值: 无
* 功能说明: spi读多个字节
*********************************************************************************************************
*/
void SPI_Read_Buf(SPI_CONFIG_t spi, unsigned char* rdat, unsigned char len)
{
unsigned char i=0;

CS_Enable(spi);

for(i=0;i rdat = SPI_ReadByte(spi);

CS_Disable(spi);
}

/*
*********************************************************************************************************
* 函数名: SPI_WR_Buf
* 形参: spi; wdat:写入的数据; rdat:读取的数据; len:读取写入字节数
* 返回值: 无
* 功能说明: spi同时读写多个字节
*********************************************************************************************************
*/
void SPI_WR_Buf(SPI_CONFIG_t spi, unsigned char* wdat,unsigned char* rdat, unsigned char len)
{
unsigned char i=0;

CS_Enable(spi);

for(i=0;i rdat = SPI_WRByte(spi,wdat);

CS_Disable(spi);
}

1. 需要的资源

普通IO口

2. 基本知识点

SPI是什么：SPI是Serial Peripheral Interface的缩写，串行外围设备接口。是一种告诉的，全双工，同步的通信总线。

SPI接口四条通讯线：

MISO 主设备数据输入，从设备数据输出。

MOSI 主设备数据输出，从设备数据输入。

SCLK 时钟信号，由主设备产生。

CS 从设备片选信号。由主设备控制。

支持在同一个协议总线上，挂在一个主设备多个从设备。

外设的读操作和写操作是可以同时进行的，也可以分开。

SPI四种工作模式：

时钟极性（CPOL），是指SPI通讯设备处于空闲状态时，SCK信号线的电平信号（即SPI通讯开始前，CS片选信号为高时，SCLK的状态）。CPOL=0，SCLK为低；CPOL=1，SCLK为高

时钟相位（CPHA），是指数据的采样的时刻，当CPHA=0时，数据线上的信号将会在SCK时钟线的“奇数边沿”被采样；当CPHA=1时，数据线上的信号将会在SCK时钟线的“偶数边沿”被采样

CPOL=0，CPHA=0：此时空闲态时，SCLK处于低电平，在第一个边沿（上升沿）读取数据，在第二个边沿（下降沿）发送数据。注意：因为在第一个边沿就会读取数据，所以在第一个边沿到来之前就要把第一位数据输出出来并保持稳定。

CPOL=1，CPHA=0：此时空闲态时，SCLK处于高电平，在第一个边沿（下降沿）读取数据，在第二个边沿（上升沿）发送数据。注意：因为在第一个边沿就会读取数据，所以在第一个边沿到来之前就要把第一位数据输出出来并保持稳定。

CPOL=0，CPHA=1：此时空闲态时，SCLK处于低电平，在第一个边沿（上升沿）发送数据，在第二个边沿（下降沿）读取数据。

CPOL=1，CPHA=1：此时空闲态时，SCLK处于高电平，在第一个边沿（下降沿）发送数据，在第二个边沿（上升沿）读取数据。

注意：数据的读取和发送时序并不是针对主设备或者从设备，而是同时进行的，就是说在主设备读取数据的同时，从设备也是出于读取设备的状态。

3. 定义结构体
typedef struct _SPI_CONFIG_t
{
unsigned int Delay;

unsigned char (*MISO_STA)(void); //获取MISO的IO状态
void (*MOSI_IO_HIGH)(void); //MOSI的IO设置成高
void (*MOSI_IO_LOW)(void); //MOSI的IO设置成低
void (*CS_IO_HIGH)(void); //CS的IO设置成高
void (*CS_IO_LOW)(void); //CS的IO设置成低
void (*CLK_IO_HIGH)(void); //CLK的IO设置成高
void (*CLK_IO_LOW)(void); //CLK的IO设置成低

}SPI_CONFIG_t;

4. 函数功能
void _SPI_Delay(unsigned int n)
{
unsigned int t;
t=n;
while(t--);
}

#if SPI_CPOL==0 && SPI_CPHA==0

/*
*********************************************************************************************************
* 函数名: CS_Enable
* 形参: spi
* 返回值: 无
* 功能说明: 片选使能
*********************************************************************************************************
*/
void CS_Enable(SPI_CONFIG_t spi)
{
spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);

spi.CS_IO_LOW();
_SPI_Delay(spi.Delay);
}

/*
*********************************************************************************************************
* 函数名: CS_Disable
* 形参: spi
* 返回值: 无
* 功能说明: 片选失能
*********************************************************************************************************
*/
void CS_Disable(SPI_CONFIG_t spi)
{
spi.CS_IO_HIGH();
_SPI_Delay(spi.Delay);

spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);
}

/*
*********************************************************************************************************
* 函数名: SPI_WriteByte
* 形参: spi; dat:写入的数据
* 返回值: 无
* 功能说明: spi写入一个字节的时序
*********************************************************************************************************
*/
void SPI_WriteByte(SPI_CONFIG_t spi, unsigned char dat)
{
unsigned char i=0;

for(i=0;i<8;i++)
{
if(dat&0x80)
spi.MOSI_IO_HIGH();
else
spi.MOSI_IO_LOW();
_SPI_Delay(spi.Delay);

dat<<=1;

spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);

spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);
}
}

/*
*********************************************************************************************************
* 函数名: SPI_ReadByte
* 形参: spi;
* 返回值: spi读一个字节
* 功能说明: spi读一个字节的时序
*********************************************************************************************************
*/
unsigned char SPI_ReadByte(SPI_CONFIG_t spi)
{
unsigned char i=0,dat=0;

for(i=0;i<8;i++)
{
spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);

dat<<=1;

if(spi.MISO_STA())
dat |= 0x01;
_SPI_Delay(spi.Delay);

spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);
}

return dat;
}

/*
*********************************************************************************************************
* 函数名: SPI_WRByte
* 形参: spi; wdat:写入的数据
* 返回值: spi读一个字节
* 功能说明: spi同时读写一个字节的时序
*********************************************************************************************************
*/
unsigned char SPI_WRByte(SPI_CONFIG_t spi, unsigned char wdat)
{
unsigned char i=0,rdat=0;

for(i=0;i<8;i++)
{
if(wdat&0x80)
spi.MOSI_IO_HIGH();
else
spi.MOSI_IO_LOW();
_SPI_Delay(spi.Delay);

wdat<<=1;

spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);

rdat<<=1;

if(spi.MISO_STA())
rdat |= 0x01;
_SPI_Delay(spi.Delay);

spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);
}

return rdat;
}

#endif

#if SPI_CPOL==1 && SPI_CPHA==0

void CS_Enable(SPI_CONFIG_t spi)
{
spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);

spi.CS_IO_LOW();
_SPI_Delay(spi.Delay);
}

void CS_Disable(SPI_CONFIG_t spi)
{
spi.CS_IO_HIGH();
_SPI_Delay(spi.Delay);

spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);
}

void SPI_WriteByte(SPI_CONFIG_t spi, unsigned char dat)
{
unsigned char i=0;

for(i=0;i<8;i++)
{
if(dat&0x80)
spi.MOSI_IO_HIGH();
else
spi.MOSI_IO_LOW();
_SPI_Delay(spi.Delay);

dat<<=1;

spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);

spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);
}
}

unsigned char SPI_ReadByte(SPI_CONFIG_t spi)
{
unsigned char i=0,dat=0;

for(i=0;i<8;i++)
{
spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);

dat<<=1;

if(spi.MISO_STA())
dat |= 0x01;
_SPI_Delay(spi.Delay);

spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);
}

return dat;
}

unsigned char SPI_WRByte(SPI_CONFIG_t spi, unsigned char wdat)
{
unsigned char i=0,rdat=0;

for(i=0;i<8;i++)
{
if(wdat&0x80)
spi.MOSI_IO_HIGH();
else
spi.MOSI_IO_LOW();
_SPI_Delay(spi.Delay);

wdat<<=1;

spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);

rdat<<=1;

if(spi.MISO_STA())
rdat |= 0x01;
_SPI_Delay(spi.Delay);

spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);
}

return rdat;
}

#endif

#if SPI_CPOL==0 && SPI_CPHA==1

void CS_Enable(SPI_CONFIG_t spi)
{
spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);

spi.CS_IO_LOW();
_SPI_Delay(spi.Delay);
}

void CS_Disable(SPI_CONFIG_t spi)
{
spi.CS_IO_HIGH();
_SPI_Delay(spi.Delay);

spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);
}

void SPI_WriteByte(unsigned char dat)
{
unsigned char i=0;

for(i=0;i<8;i++)
{
spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);

if(wdat&0x80)
spi.MOSI_IO_HIGH();
else
spi.MOSI_IO_LOW();
_SPI_Delay(spi.Delay);

dat<<=1;

spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);
}
}

unsigned char SPI_ReadByte(void)
{
unsigned char i=0,dat=0;

for(i=0;i<8;i++)
{
spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);

spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);

dat<<=1;

if(MISO_STA)
dat |= 0x01;
_SPI_Delay(spi.Delay);
}
}

unsigned char SPI_WRByte(unsigned char wdat)
{
unsigned char i=0,rdat=0;

for(i=0;i<8;i++)
{
spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);

if(wdat&0x80)
spi.MOSI_IO_HIGH();
else
spi.MOSI_IO_LOW();
_SPI_Delay(spi.Delay);

spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);

rdat<<=1;

if(MISO_STA)
rdat |= 0x01;
_SPI_Delay(spi.Delay);
}
}

#endif

#if SPI_CPOL==1 && SPI_CPHA==1

void CS_Enable(SPI_CONFIG_t spi)
{
spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);

spi.CS_IO_LOW();
_SPI_Delay(spi.Delay);
}

void CS_Disable(SPI_CONFIG_t spi)
{
spi.CS_IO_HIGH();
_SPI_Delay(spi.Delay);

spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);
}

void SPI_WriteByte(unsigned char dat)
{
unsigned char i=0;

for(i=0;i<8;i++)
{
spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);

if(wdat&0x80)
spi.MOSI_IO_HIGH();
else
spi.MOSI_IO_LOW();
_SPI_Delay(spi.Delay);

dat<<=1;

spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);
}
}

unsigned char SPI_ReadByte(void)
{
unsigned char i=0,dat=0;

for(i=0;i<8;i++)
{
spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);

spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);

dat<<=1;

if(MISO_STA)
dat |= 0x01;
_SPI_Delay(spi.Delay);
}
}

unsigned char SPI_WRByte(unsigned char wdat)
{
unsigned char i=0,rdat=0;

for(i=0;i<8;i++)
{
spi.CLK_IO_LOW();
_SPI_Delay(spi.Delay);

if(wdat&0x80)
spi.MOSI_IO_HIGH();
else
spi.MOSI_IO_LOW();
_SPI_Delay(spi.Delay);

spi.CLK_IO_HIGH();
_SPI_Delay(spi.Delay);

rdat<<=1;

if(MISO_STA)
rdat |= 0x01;
_SPI_Delay(spi.Delay);
}
}

#endif

/*
*********************************************************************************************************
* 函数名: SPI_WriteOneData
* 形参: spi; wdat:写入的数据
* 返回值: 无
* 功能说明: spi写入一个字节
*********************************************************************************************************
*/
void SPI_WriteOneData(SPI_CONFIG_t spi, unsigned char wdat)
{
CS_Enable(spi);

SPI_WriteByte(spi,wdat);

CS_Disable(spi);
}

/*
*********************************************************************************************************
* 函数名: SPI_ReadOneData
* 形参: spi;
* 返回值: 读取一个字节
* 功能说明: spi读取一个字节
*********************************************************************************************************
*/
unsigned char SPI_ReadOneData(SPI_CONFIG_t spi)
{
unsigned char rdat=0;

CS_Enable(spi);

rdat = SPI_ReadByte(spi);

CS_Disable(spi);

return rdat;
}

/*
*********************************************************************************************************
* 函数名: SPI_WROneData
* 形参: spi; wdat:写入的数据
* 返回值: spi读一个字节
* 功能说明: spi同时读写一个字节
*********************************************************************************************************
*/
unsigned char SPI_WROneData(SPI_CONFIG_t spi, unsigned char wdat)
{
unsigned char rdat=0;

CS_Enable(spi);

rdat = SPI_WRByte(spi,wdat);

CS_Disable(spi);

return rdat;
}

/*
*********************************************************************************************************
* 函数名: SPI_Write_Buf
* 形参: spi; wdat:写入的数据; len:读取写入字节数
* 返回值: 无
* 功能说明: spi写多个字节
*********************************************************************************************************
*/
void SPI_Write_Buf(SPI_CONFIG_t spi, unsigned char* wdat, unsigned char len)
{
unsigned char i=0;

CS_Enable(spi);

for(i=0;i SPI_WriteByte(spi,wdat);

CS_Disable(spi);
}

/*
*********************************************************************************************************
* 函数名: SPI_Read_Buf
* 形参: spi; rdat:读取的数据; len:读取字节数
* 返回值: 无
* 功能说明: spi读多个字节
*********************************************************************************************************
*/
void SPI_Read_Buf(SPI_CONFIG_t spi, unsigned char* rdat, unsigned char len)
{
unsigned char i=0;

CS_Enable(spi);

for(i=0;i rdat = SPI_ReadByte(spi);

CS_Disable(spi);
}

/*
*********************************************************************************************************
* 函数名: SPI_WR_Buf
* 形参: spi; wdat:写入的数据; rdat:读取的数据; len:读取写入字节数
* 返回值: 无
* 功能说明: spi同时读写多个字节
*********************************************************************************************************
*/
void SPI_WR_Buf(SPI_CONFIG_t spi, unsigned char* wdat,unsigned char* rdat, unsigned char len)
{
unsigned char i=0;

CS_Enable(spi);

for(i=0;i rdat = SPI_WRByte(spi,wdat);

CS_Disable(spi);
}
