STM32F10x JTAG端口重映射的知识点，绝对实用
回帖（1）
2022-2-9 16:06:38

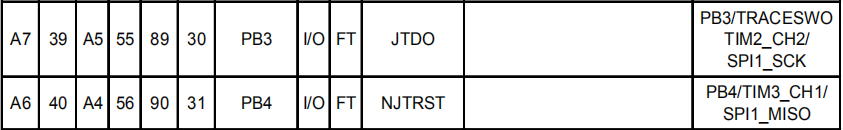

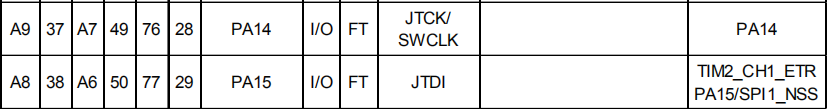

STM32F10x系列的MCU复位后，PA13/14/15和PB3/4默认配置为JTAG功能。为了充分利用MCU I / O口的资源，会把这些端口设置为普通I/O口。
【相关代码】：
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE); //使能PB端口时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE); //开启AFIO时钟
// 改变指定管脚的映射 GPIO_Remap_SWJ_JTAGDisable ，JTAG-DP 禁用 + SW-DP 使能
GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable , ENABLE);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3 | GPIO_Pin_4; //端口配置
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //复用推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO口速度为50MHz
GPIO_Init(GPIOB, &GPIO_InitStructure); //根据设定参数初始化
GPIO_SetBits(GPIOB,GPIO_Pin_3 | GPIO_Pin_4 ); //输出高
如果要禁用整个JTAG引脚，使用以下代码：
GPIO_PinRemapConfig(GPIO_Remap_SWJ_Disable, ENABLE);
// 改变指定管脚的映射 GPIO_Remap_SWJ_Disable SWJ 完全禁用（JTAG+SW-DP）
STM32F10x系列的MCU复位后，PA13/14/15和PB3/4默认配置为JTAG功能。为了充分利用MCU I / O口的资源，会把这些端口设置为普通I/O口。
【相关代码】：
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE); //使能PB端口时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE); //开启AFIO时钟
// 改变指定管脚的映射 GPIO_Remap_SWJ_JTAGDisable ，JTAG-DP 禁用 + SW-DP 使能
GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable , ENABLE);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3 | GPIO_Pin_4; //端口配置
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //复用推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO口速度为50MHz
GPIO_Init(GPIOB, &GPIO_InitStructure); //根据设定参数初始化
GPIO_SetBits(GPIOB,GPIO_Pin_3 | GPIO_Pin_4 ); //输出高
如果要禁用整个JTAG引脚，使用以下代码：
GPIO_PinRemapConfig(GPIO_Remap_SWJ_Disable, ENABLE);
// 改变指定管脚的映射 GPIO_Remap_SWJ_Disable SWJ 完全禁用（JTAG+SW-DP）
