CH579蓝牙M0单片机如何降低功耗？

回帖（1）

刘飞

2022-2-8 09:21:09

下面介绍下CH579蓝牙M0单片机紧张而又刺激的降功耗体验之旅。
CH579是一颗M0内核的蓝牙MCU，带USB、以太网、LCD、ADC等各种丰富的外设接口，更重要的是还能做到超低功耗。
First step：
下图是CH579的最小系统板：

下图是CH579芯片手册关于低功耗的介绍：

CH579EVT里面的PM例程是需要的低功耗的例程，例程介绍如下：

在把编译好的固件烧进芯片后，用万用表检测电流，发现功耗竟然高达1.53mA，远远大于手册中标注的0.2uA，这是什么情况呢？

Second step：
后来经过检查板子硬件与软件程序，发现板子上的电源灯没有拆掉，以及LDO稳压芯片也没有去掉，猜测它们可能是大功耗的罪魁祸首，如图所示：

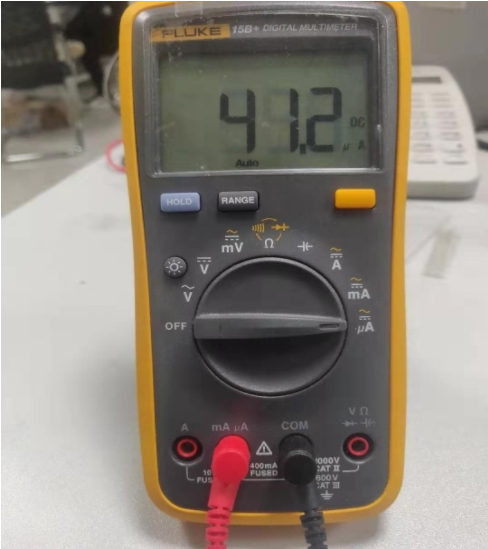

拆掉电源灯之后，功耗明显降了下来，直接降到了40uA左右，如图所示：

拆掉了LDO稳压芯片之后，功耗再次下降，达到了25uA左右，如图所示：

但是仍然与手册中标注的0.2uA的超低功耗不符，苦思不得其解。。。
Third step：

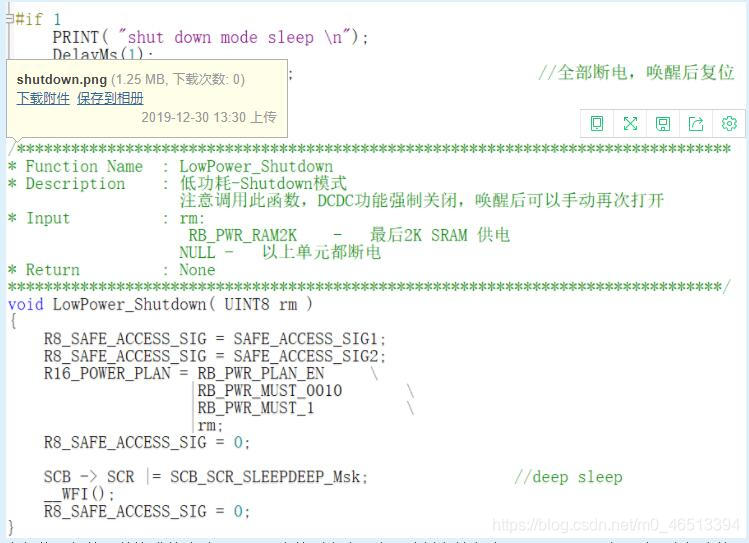

继续熟悉资料，得知目前例程中的IO口默认都是悬浮输入，会影响功耗，另外会默认开启32K内部低速时钟，也会影响芯片的功耗。如果想达到最低的0.2uA，这些都需要重新设置。所以在原来的例程代码上小小的修改了一下：
1、将所有IO口全部配置成输入上拉，功耗直接降到了1.4uA！！！如图所示：
