如何用DAC0832生成多种波形？

回帖（1）

庞晓瑜

2022-1-24 11:09:11

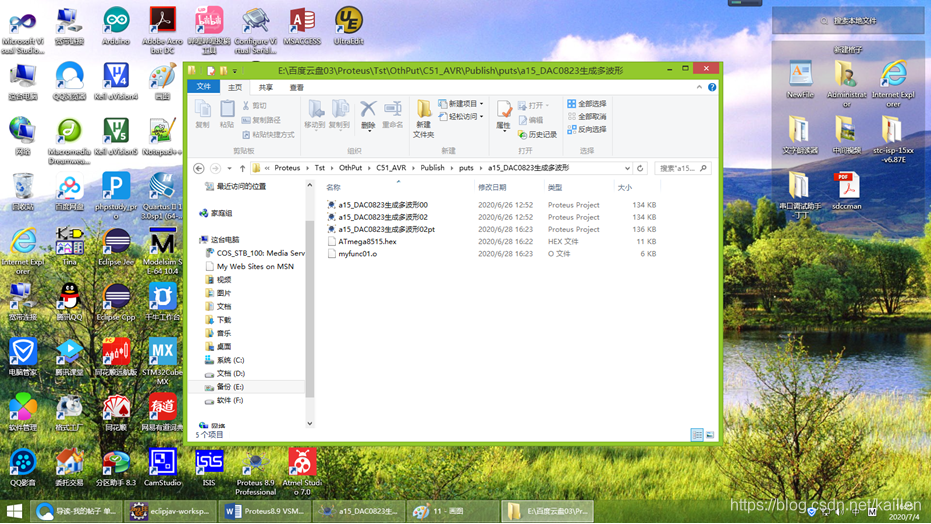

一，打开文件（可以随文下载放置在文档中打开）。(如下图1所示)

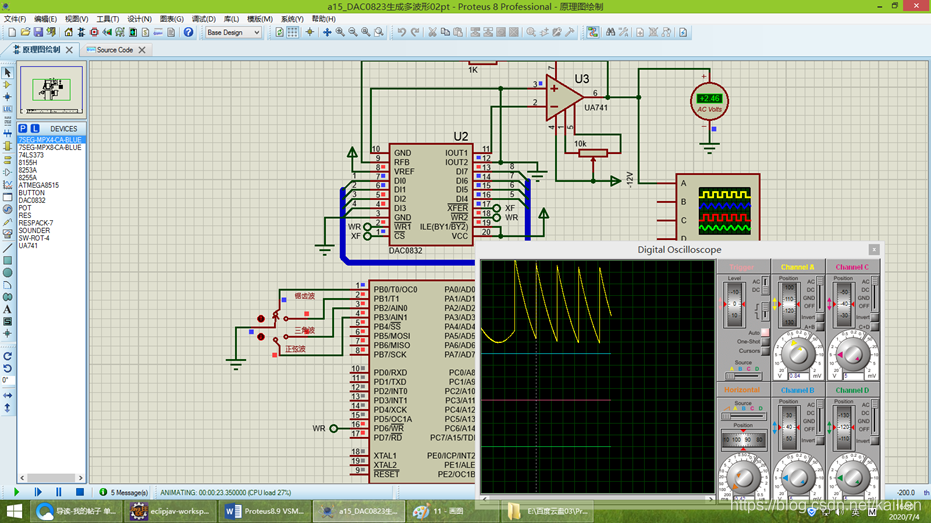

图1

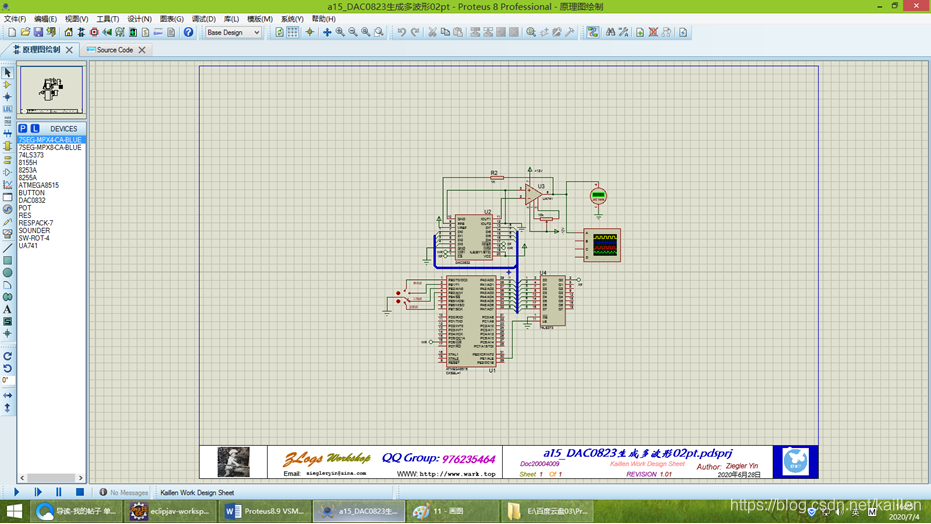

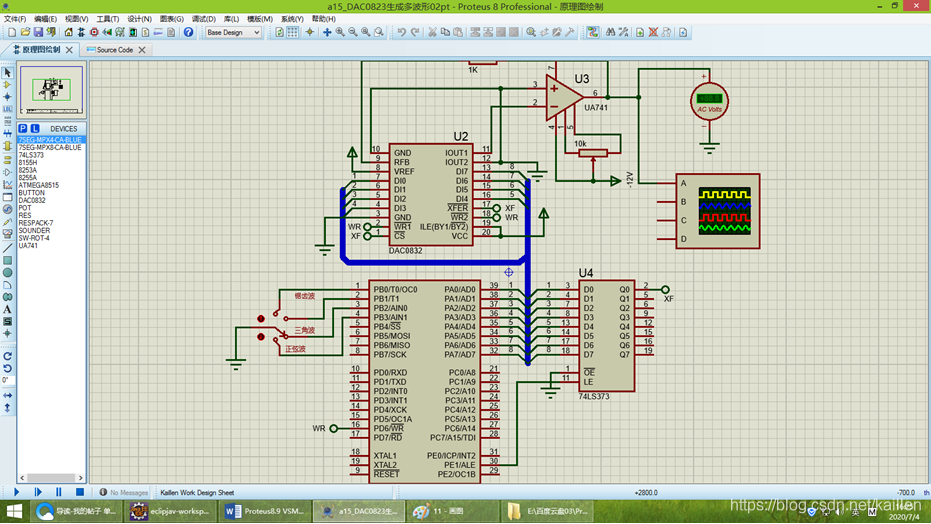

二，调整原理图大小，适合可视，另存工程文件。(如下图2，3，4所示)

图2

图3

图4
三，点击Source Code标签。(如下图5所示)

图5

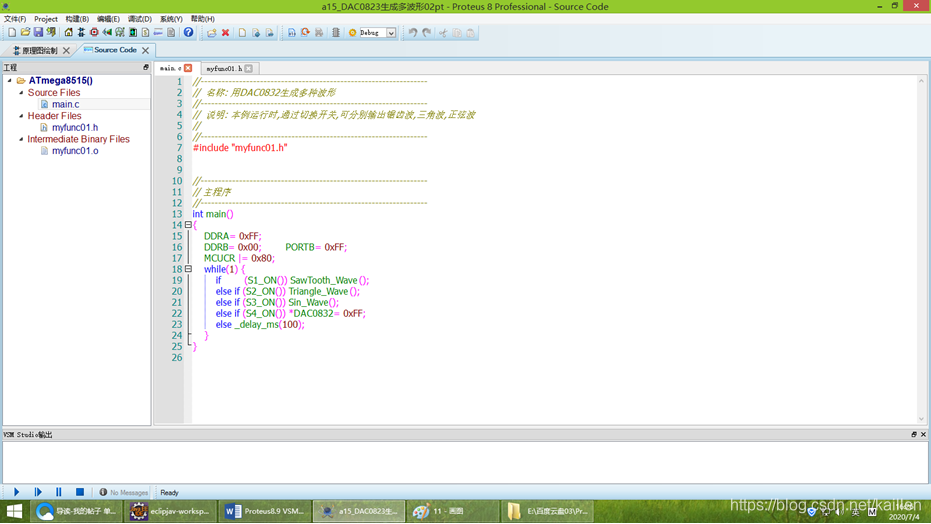

四，编辑main.c 代码如Proteus8.9 VSM Studio WINAVR编译器仿真ATmega16系列a15_DAC0823生成多波形 (如下图6所示)

图6
五，Main.c 代码：
//-----------------------------------------------------------------
// 名称: 用DAC0832生成多种波形
//-----------------------------------------------------------------
// 说明: 本例运行时,通过切换开关,可分别输出锯齿波,三角波,正弦波
//
//-----------------------------------------------------------------
#include “myfunc01.h”
//-----------------------------------------------------------------
// 主程序
//-----------------------------------------------------------------
int main()
{
DDRA= 0xFF;
DDRB= 0x00; PORTB= 0xFF;
MCUCR |= 0x80;
while(1) {
if (S1_ON()) SawTooth_Wave();
else if (S2_ON()) Triangle_Wave();
else if (S3_ON()) Sin_Wave();
else if (S4_ON()) *DAC0832= 0xFF;
else _delay_ms(100);
}
}

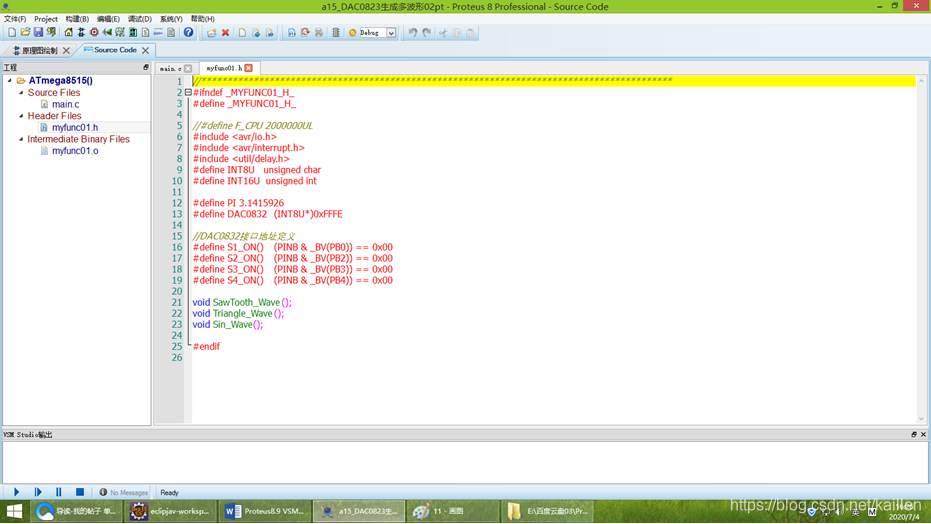

Myfunc01.h
//******************************************************************************************
#ifndef MYFUNC01_H
#define MYFUNC01_H
//#define F_CPU 2000000UL
#include
#include
#include
#define INT8U unsigned char
#define INT16U unsigned int
#define PI 3.1415926
#define DAC0832 (INT8U*)0xFFFE
//DAC0832接口地址定义
#define S1_ON() (PINB & _BV(PB0)) == 0x00
#define S2_ON() (PINB & _BV(PB2)) == 0x00
#define S3_ON() (PINB & _BV(PB3)) == 0x00
#define S4_ON() (PINB & _BV(PB4)) == 0x00
void SawTooth_Wave();
void Triangle_Wave();
void Sin_Wave();
#endif

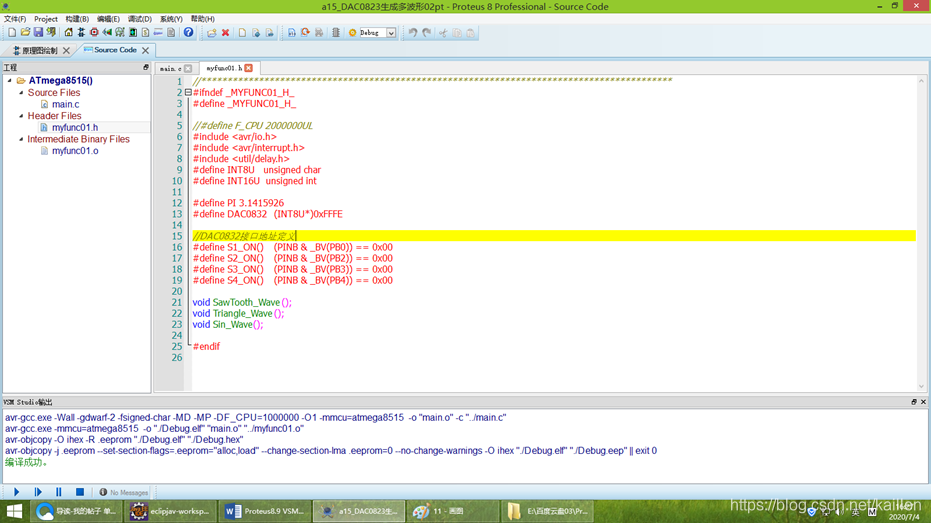

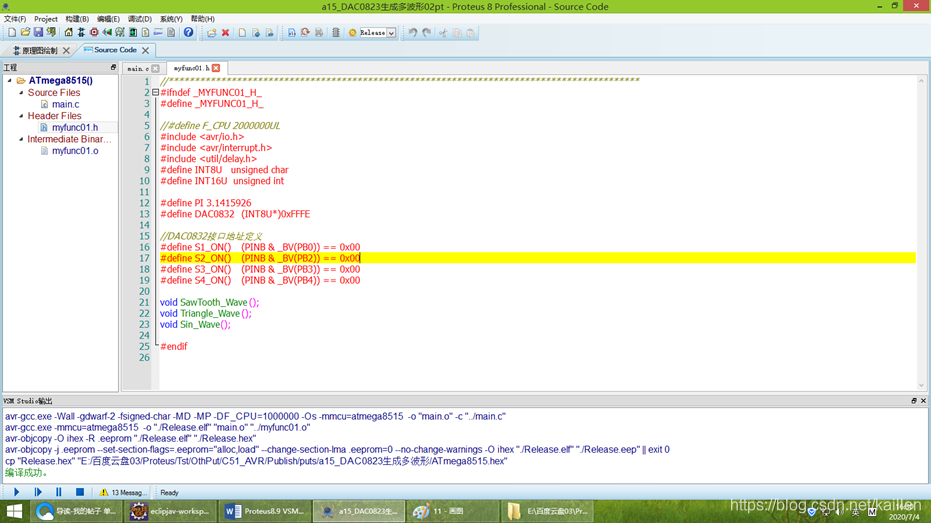

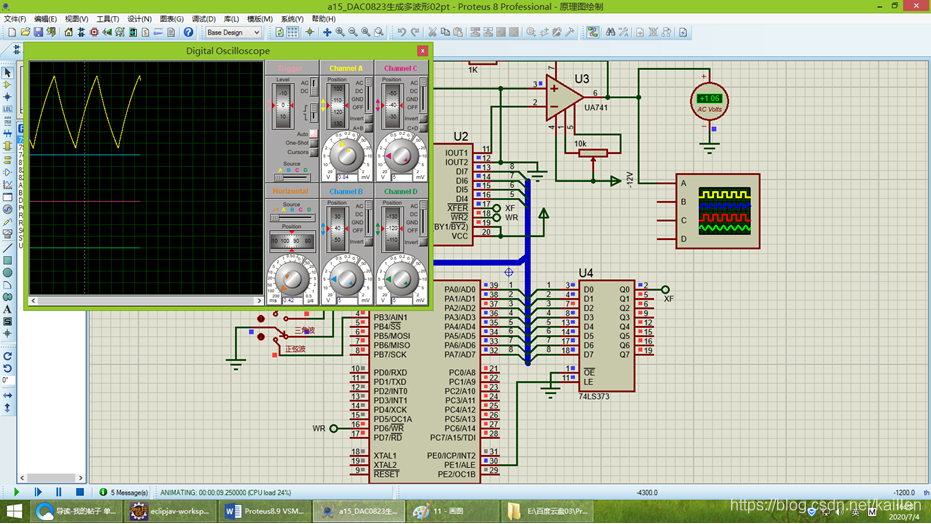

六，点击构建工程按钮，编译工程。(如下图7所示)
