STM32C8T6+DHT11在OLED上显示 温度，湿度
平台 STM32T103C8T6
传感器：DHT11

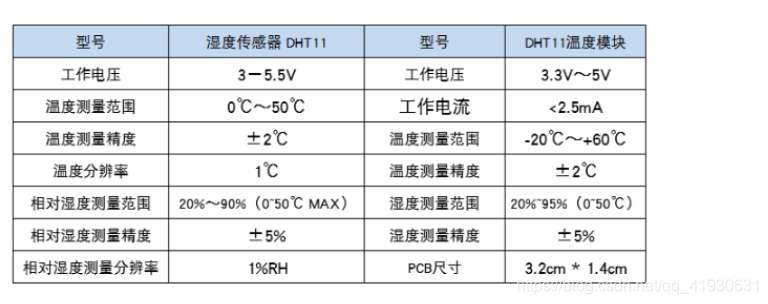

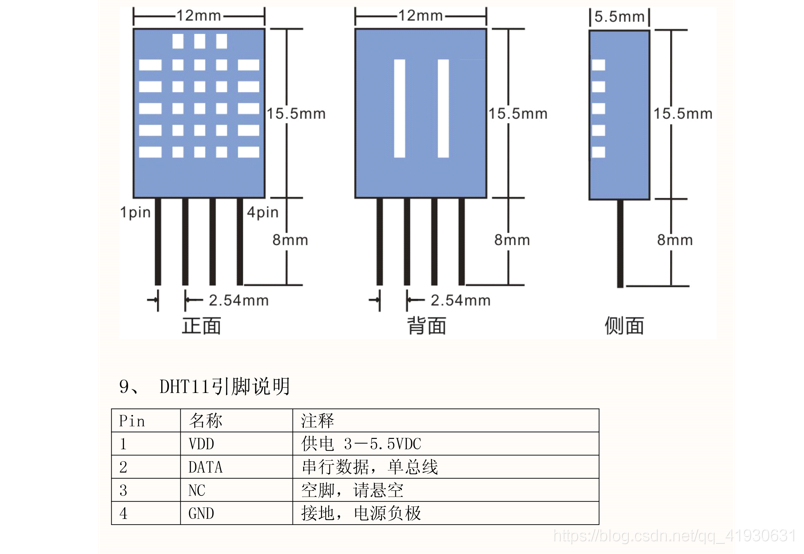

1.DTH11的工作原理
2.程序
程序这块我自己直接用了正点原子的战舰历程里面的DHT11的历程，
这个是DHT11.c
#include "dht11.h"
#include "delay.h"
//复位DHT11
void DHT11_Rst(void)
{
DHT11_IO_OUT(); //SET OUTPUT
DHT11_DQ_OUT=0; //拉低DQ
delay_ms(20); //拉低至少18ms
DHT11_DQ_OUT=1; //DQ=1
delay_us(30); //主机拉高20~40us
}
//等待DHT11的回应
//返回1:未检测到DHT11的存在
//返回0:存在
u8 DHT11_Check(void)
{
u8 retry=0;
DHT11_IO_IN();//SET INPUT
while (DHT11_DQ_IN&&retry<100)//DHT11会拉低40~80us
{
retry++;
delay_us(1);
};
if(retry>=100)return 1;
else retry=0;
while (!DHT11_DQ_IN&&retry<100)//DHT11拉低后会再次拉高40~80us
{
retry++;
delay_us(1);
};
if(retry>=100)return 1;
return 0;
}
//从DHT11读取一个位
//返回值：1/0
u8 DHT11_Read_Bit(void)
{
u8 retry=0;
while(DHT11_DQ_IN&&retry<100)//等待变为低电平
{
retry++;
delay_us(1);
}
retry=0;
while(!DHT11_DQ_IN&&retry<100)//等待变高电平
{
retry++;
delay_us(1);
}
delay_us(40);//等待40us
if(DHT11_DQ_IN)return 1;
else return 0;
}
//从DHT11读取一个字节
//返回值：读到的数据
u8 DHT11_Read_Byte(void)
{
u8 i,dat;
dat=0;
for (i=0;i<8;i++)
{
dat<<=1;
dat|=DHT11_Read_Bit();
}
return dat;
}
//从DHT11读取一次数据
//temp:温度值(范围:0~50°)
//humi:湿度值(范围:20%~90%)
//返回值：0,正常;1,读取失败
u8 DHT11_Read_Data(u8 *temp,u8 *humi)
{
u8 buf[5];
u8 i;
DHT11_Rst();
if(DHT11_Check()==0)
{
for(i=0;i<5;i++)//读取40位数据
{
buf
=DHT11_Read_Byte();
}
if((buf[0]+buf[1]+buf[2]+buf[3])==buf[4])
{
*humi=buf[0];
*temp=buf[2];
}
}else return 1;
return 0;
}
//初始化DHT11的IO口 DQ 同时检测DHT11的存在
//返回1:不存在
//返回0:存在
u8 DHT11_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //使能PG端口时钟
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1; //PG11端口配置
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure); //初始化IO口
GPIO_SetBits(GPIOA,GPIO_Pin_1); //PG11 输出高
DHT11_Rst(); //复位DHT11
return DHT11_Check();//等待DHT11的回应
}
//这里我改了IO口，改成了PA1，大家也可以给改成其他IO
这个是DHT11.h
#ifndef __DHT11_H
#define __DHT11_H
#include "sys.h"
//
//IO方向设置
#define DHT11_IO_IN() {GPIOA->CRL&=0XFFFFFF0F;GPIOA->CRL|=8<<4;}//上拉下拉输入
#define DHT11_IO_OUT() {GPIOA->CRL&=0XFFFFFF0F;GPIOA->CRL|=3<<4;}//输出，50MHz
IO操作函数
#define DHT11_DQ_OUT PAout(1) //数据端口 PA0
#define DHT11_DQ_IN PAin(1) //数据端口 PA0
u8 DHT11_Init(void);//初始化DHT11
u8 DHT11_Read_Data(u8 *temp,u8 *humi);//读取温湿度
u8 DHT11_Read_Byte(void);//读出一个字节
u8 DHT11_Read_Bit(void);//读出一个位
u8 DHT11_Check(void);//检测是否存在DHT11
void DHT11_Rst(void);//复位DHT11
#endif
//这里也要改一下
那DHT11部分的程序就到这里了，接下来就是主程序的修改了
Main.c
照样的添加头文件，初始化添加函数
#include "dht11.h"
DHT11_Init();
//两个U8类型的定义，因为DHT11的精度是分辨率是1℃和1%RH
u8 temperature=10;
u8 humidity=20;
u8 tem_BUF[20];//后面OLED用到
u8 hum_BUF[20];
DHT11_Read_Data(&temperature,&humidity); //读取温湿度值
//可以先printf一下到串口看看有没有读到，如果读到了就进行下一步，如果没有读到就考虑一下传感器是不是接错线了，或者考虑换一下IO
//我买的是如下图的，
printf("温度:%d ℃ 湿度：%d %RH rn",temperature,humidity);
我的资料在这里
3. 显示部分
显示部分我用了一块IIC的四线OLED，问就是省事
用的是中景园家的OLED，驱动他们提供的资料会有，我就不贴出来了，
然后先制作显示中文的字库，
打开专用的字库制作软件，PCtoLCD2002
然后把生成的字模复制到oledfont.h这个文件下的char Hzk[]这个里面
为啥是这个呢？因为
/
//显示汉字
void OLED_ShowCHinese(u8 x,u8 y,u8 no)
{
u8 t,adder=0;
OLED_Set_Pos(x,y);
for(t=0;t<16;t++)
{
OLED_WR_Byte(Hzk[2*no][t],OLED_DATA);
adder+=1;
}
OLED_Set_Pos(x,y+1);
for(t=0;t<16;t++)
{
OLED_WR_Byte(Hzk[2*no+1][t],OLED_DATA);
adder+=1;
}
}
//里面有个 Hzk 这个，当然你也可以把它改成其他的都可以的
然后在主函数里面调用显示
DHT11_Read_Data(&temperature,&humidity); //读取温湿度值
sprintf(tem_BUF,"%d ",temperature);
sprintf(hum_BUF,"%d ",humidity);
OLED_ShowCHinese(0,4,0);//温
OLED_ShowCHinese(16,4,1);//度
OLED_ShowCHinese(62,4,4);//℃
OLED_ShowString(36,4,tem_BUF,16);
OLED_ShowCHinese(0,6,2);//湿
OLED_ShowCHinese(16,6,3);//度
OLED_ShowString(36,6,hum_BUF,16);
OLED_ShowString(62,6,"%RH",16);.
delay_ms(700);
4.效果
如果有兄弟觉得显示中文麻烦
英文显示可以这样
DHT11_Read_Data(&temperature,&humidity); //读取温湿度值
sprintf(tem_BUF,"Tem：%d C ",temperature);
sprintf(hum_BUF,"Hum：%d RH",humidity);
OLED_ShowString(36,4,tem_BUF,16);
OLED_ShowString(36,6,hum_BUF,16);
动图效果因为刷新时1s一次，所以手机拍出来会看得到很严重的刷新感觉，
英文显示效果
下一期把这些加入到机智云，通过机智云的app可以实时查看传感器的状态
需要用到一个8266模块，连接wifi
