如何实现MCU与NRF24L01通讯？

如何实现MCU与NRF24L01通讯？

回帖（1）

王艳

2021-12-17 11:35:43
一、MCU与NRF24L01通讯

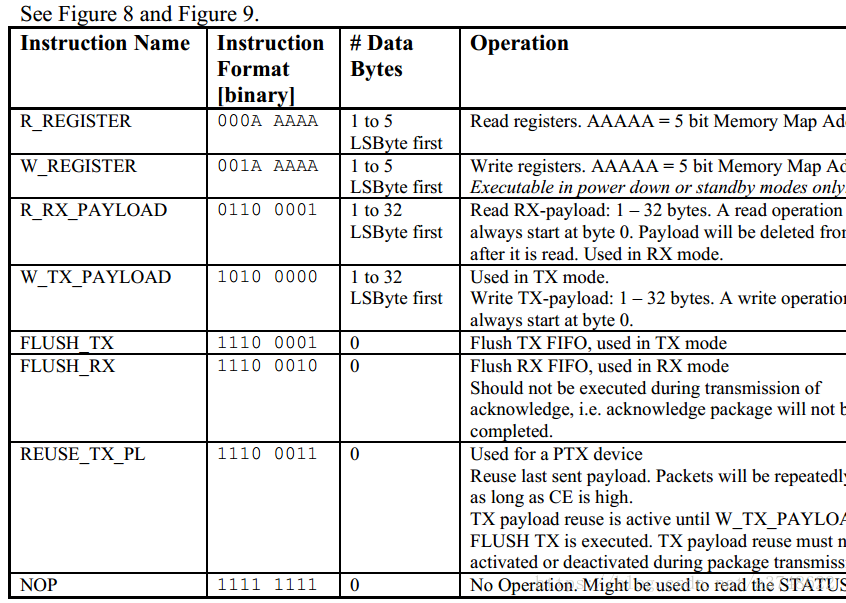

       采用SPI通讯协议，速率最大为10M，与普通SPI元器件稍有不同的是，多了一个CE引脚，用来开启接收、发送，以及使器件进入待机模式。具体看IC DATASHEET说明。
       写寄存器指令格式为：1、SPI写寄存器地址 + 0x20
                                           2、SPI写参数
       读寄存器指令格式为：1、SPI写寄存器地址
                                            2、SPI读参数
       但少数几个指令，只需写入一个参数，如：





       读STATUS寄存器： 不能使用NOP指令，读取出来参数不正确。
                                        应使用读普通寄存器的方式，STATUS寄存器地址为0x07；

二、数据的发送
       当设置芯片的寄存器，“CE”引脚需要为低电平。
       用到以下几个寄存器：
       1、将接收端地址写入发送地址寄存器“TX_ADDR”
       2、将接收端地址写入PIPE0通道地址寄存器“RX_ADDR_P0”，开启自动应答后，PIPE0将接收接收端的应答信号。
       3、使能“EN_AA”寄存器开启自动应答，使能“EN_RXADDR”中PIPE0对应的bit。
       4、设置重发寄存器“SETUP_RETR”，设置重发次数以及时间间隔。
       5、设置发送频道的频率“RF_CH”，以及发送功率、速率“RF_SETUP”
       6、设置配置寄存器“CONFIG”，开启中断以及设置发送。
       如果以上寄存器设置完毕，拉低“CE”将需要发送的数据通过“WR_TX_PLOAD”指令写入TX_FIFO，"CE"拉高“10us”以上即可
       开启发送。以上寄存器设置完后，不必每次设置，接下来的发送只要不断通过“WR_TX_PLOAD”写数据至TX_FIFO即可。

       发送完毕后，根据发送情况产生2种中断：“TX_DS”中断以及“MAX_RT”中断。
       1、对于“TX_DS”中断，可在处理标志位后，开启下一帧传输或进行其他处理。
       2、对于“MAX_RT”中断，需清除TX_FIFO。
三、数据的接收
       1、设置接收通道，以及通道的地址“RX_ADDR_P0”~“RX_ADDR_P5”
       2、设置接收通道接收数据的字节数“RX_PW_P0”~“RX_PW_P5”
       3、设置“EN_AA”、“EN_RXADDR”、“RF_CH”、“RF_SETUP”、“CONFIG”等寄存器
       4、拉高“CE”开启接收。

注意：1、假设需要开启PIPE3,接收数据。那么PIPE0~2也必须开启。即，不能单独开启后面的通道，而关闭前面的通道。
           2、地址传入芯片是低字节先行。例如：
                 设定P0地址为：0x01，0x02，0x03，0x04，0x05
                 写入地址的顺序为：0x05，0x04，0x03，0x02，0x01

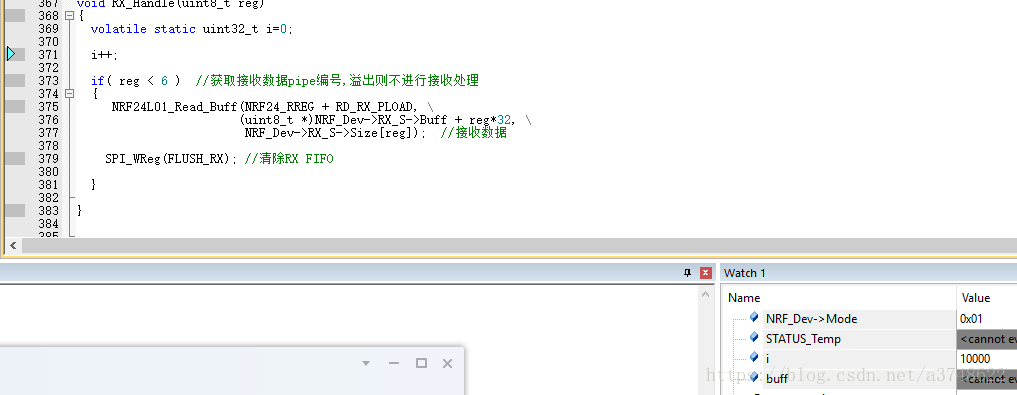

           3、单对单传输，在“RX_DR”中断中接收数据一般不会有问题，如果是6发送，1接收。可能会出现，中断中数据尚
                 未接收完毕，再次产生RX_DR中断。第二次产生的中断MCU是检测不到的。此时应将接收数据的操作放于中
                 断外。

四、程序
       1、FREERTOS模块

/**
  ******************************************************************************
  * File Name          : freertos.c
  * Description        : Code for freertos applications
  ******************************************************************************
  * This notice applies to any and all portions of this file
  * that are not between comment pairs USER CODE BEGIN and
  * USER CODE END. Other portions of this file, whether
  * inserted by the user or by software development tools
  * are owned by their respective copyright owners.
  *
  * Copyright (c) 2018 STMicroelectronics International N.V.
  * All rights reserved.
  *
  * Redistribution and use in source and binary forms, with or without
  * modification, are permitted, provided that the following conditions are met:
  *
  * 1. Redistribution of source code must retain the above copyright notice,
  *    this list of conditions and the following disclaimer.
  * 2. Redistributions in binary form must reproduce the above copyright notice,
  *    this list of conditions and the following disclaimer in the documentation
  *    and/or other materials provided with the distribution.
  * 3. Neither the name of STMicroelectronics nor the names of other
  *    contributors to this software may be used to endorse or promote products
  *    derived from this software without specific written permission.
  * 4. This software, including modifications and/or derivative works of this
  *    software, must execute solely and exclusively on microcontroller or
  *    microprocessor devices manufactured by or for STMicroelectronics.
  * 5. Redistribution and use of this software other than as permitted under
  *    this license is void and will automatically terminate your rights under
  *    this license.
  *
  * THIS SOFTWARE IS PROVIDED BY STMICROELECTRONICS AND CONTRIBUTORS "AS IS"
  * AND ANY EXPRESS, IMPLIED OR STATUTORY WARRANTIES, INCLUDING, BUT NOT
  * LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY, FITNESS FOR A
  * PARTICULAR PURPOSE AND NON-INFRINGEMENT OF THIRD PARTY INTELLECTUAL PROPERTY
  * RIGHTS ARE DISCLAIMED TO THE FULLEST EXTENT PERMITTED BY LAW. IN NO EVENT
  * SHALL STMICROELECTRONICS OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT,
  * INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT
  * LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA,
  * OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF
  * LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING
  * NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE,
  * EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.
  *
  ******************************************************************************
  */

/* Includes ------------------------------------------------------------------*/
#include "FreeRTOS.h"
#include "task.h"
#include "cmsis_os.h"

/* USER CODE BEGIN Includes */
#include "stdio.h"
#include "usart.h"
#include "bsp_NRF24L01.h"
#include "bsp_key.h"
/* USER CODE END Includes */

/* Variables -----------------------------------------------------------------*/
osThreadId defaultTaskHandle;
osThreadId Task_KEYSCANHandle;
osThreadId Task_NRF2401Handle;
osMutexId Mutex_USARTHandle;

/* USER CODE BEGIN Variables */

/* USER CODE END Variables */

/* Function prototypes -------------------------------------------------------*/
void StartDefaultTask(void const * argument);
void Task_KEYSCAN(void const * argument);
void Task_NRF2401(void const * argument);

void MX_FREERTOS_Init(void); /* (MISRA C 2004 rule 8.1) */

/* USER CODE BEGIN FunctionPrototypes */

/* USER CODE END FunctionPrototypes */


int fputc(int c, FILE * f)
{
    HAL_UART_Transmit(&huart1,(uint8_t *)&c,1,1000);//发送串口
    return c;
}



void MX_FREERTOS_Init(void) {

  osMutexDef(Mutex_USART);
  Mutex_USARTHandle = osMutexCreate(osMutex(Mutex_USART));



  /* Create the thread(s) */
  /* definition and creation of defaultTask */
  osThreadDef(defaultTask, StartDefaultTask, osPriorityNormal, 0, 128);
  defaultTaskHandle = osThreadCreate(osThread(defaultTask), NULL);

  /* definition and creation of Task_KEYSCAN */
  osThreadDef(Task_KEYSCAN, Task_KEYSCAN, osPriorityLow, 0, 128);
  Task_KEYSCANHandle = osThreadCreate(osThread(Task_KEYSCAN), NULL);

  /* definition and creation of Task_NRF2401 */
  osThreadDef(Task_NRF2401, Task_NRF2401, osPriorityBelowNormal, 0, 256);
  Task_NRF2401Handle = osThreadCreate(osThread(Task_NRF2401), NULL);


}




//GPIO_9外部中断回调函数
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
         uint8_t STATUS_Temp;

          if(GPIO_Pin == NRF2401_IRQ_Pin)
        {

                STATUS_Temp = NRF24L01_Read_REG(NRF24_RREG + STATUS);

                if(NRF_Dev->Mode == NRF_RXMode)
                {
                                if(STATUS_Temp&0x40)  //接收数据中断
                                {
                                        RX_Handle( STATUS_Temp>>1&0x07 );
                                }
                }
                else
                {
                                if(STATUS_Temp&0x20)     //数据发送成功中断
                                {
                                        TX_DSHandle();
                                }
                                else   //此次中断为发送失败中断
                                {

                                        TX_RTHandle();

                                }

                }
                NRF24L01_Write_REG(NRF24_WREG + STATUS,STATUS_Temp);  //清除STATUS寄存器中
                                                                      //的中断位
        }
}







/* StartDefaultTask function */
void StartDefaultTask(void const * argument)
{

  NRFStructInit();  //初始化NRF24L01

  for(;;)
  {

    osDelay(1);
  }
  /* USER CODE END StartDefaultTask */
}

/* StartTask02 function */
void Task_KEYSCAN(void const * argument)
{

  for(;;)
  {
     ScanKey();
     osDelay(50);
  }

}


/* NRF2401_TXRX function */
void Task_NRF2401(void const * argument)
{
  uint32_t i;

  for(;;)
  {

                if(KeySingle(KEY_0))  //KEY0被单次触发，发送数据
                {

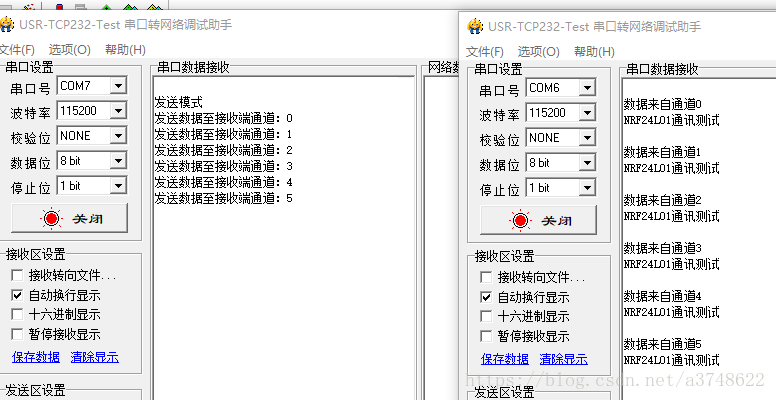

                        printf("rn发送模式rn");

                        for(i=0;i<6;i++)
                        {
                                printf("发送数据至接收端通道：%drn",i);
                                 NRF_Dev->TX_S->TXPIPE = i;
                                TX_Mode();

                                 TX_Package();

                                osDelay(10);  //等待printf函数输出完毕，实际发送数据可取消此延时

                                while(NRF_Dev->IRQ_S->TxFinish == 0 && NRF_Dev->IRQ_S->TxMAXRT == 0);
                                NRF_Dev->IRQ_S->TxMAXRT = 0;
                                NRF_Dev->IRQ_S->TxFinish = 0;

                        }

                }

                if(KeySingle(KEY_1))  //KEY1被单次触发，切换为接收模式
                {
                        printf("接收模式");
                        RX_Mode();
                }

        osDelay(1);
  }

}

/* USER CODE BEGIN Application */

/* USER CODE END Application */

/************************ (C) COPYRIGHT STMicroelectronics *****END OF FILE****/
2、NRF24L01模块

/**************************************************************
*  NRF24L01程序模块
*

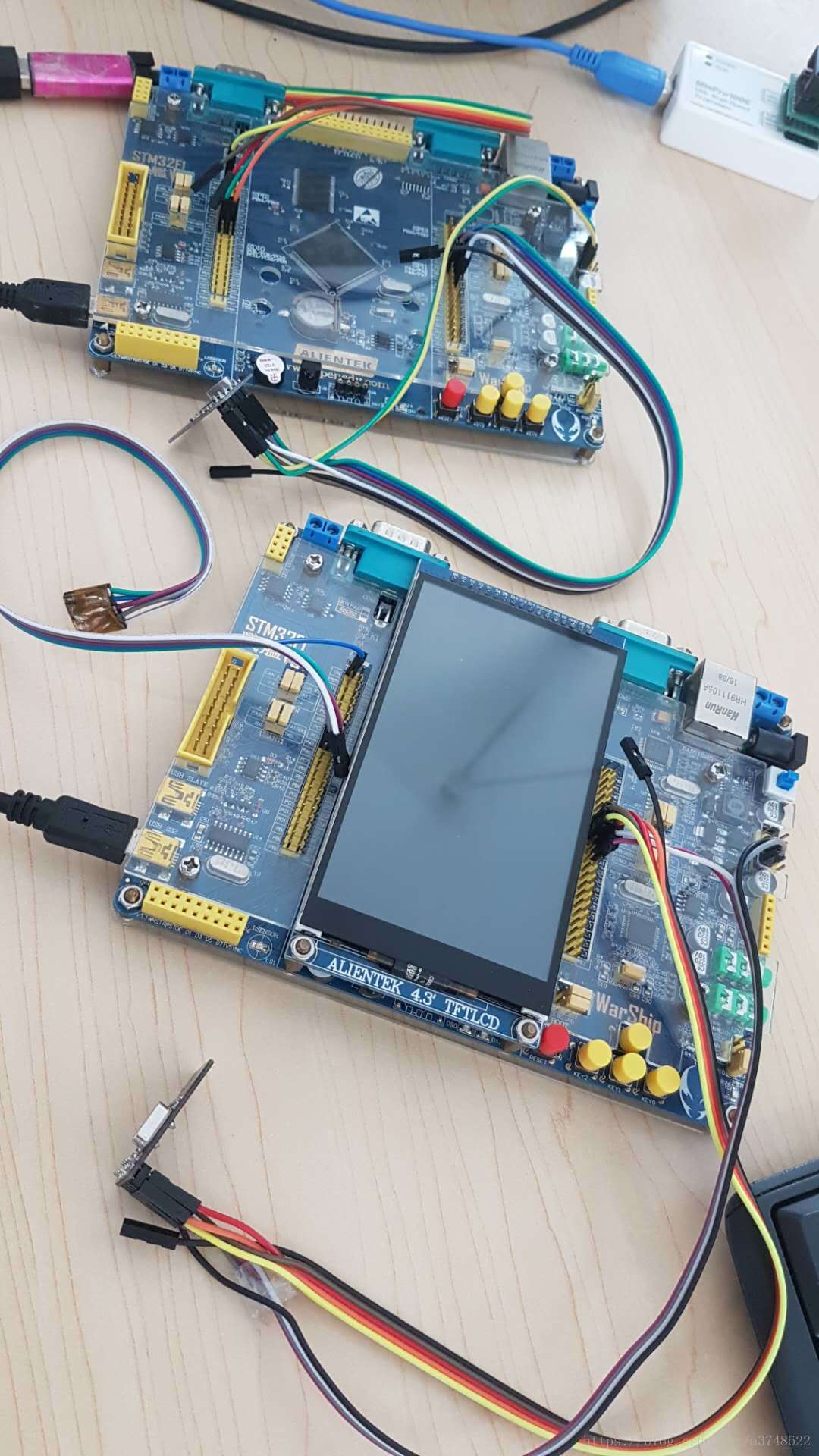

*  测试板为原子战舰V3，使用外设为SPI1，SPI分频系数为8分频
*
**************************************************************/

#include "bsp_NRF24L01.h"

//收发端地址相反，否则由于地址问题无法通讯
//#define TX_Device

#ifdef  TX_Device

//接收端6通道地址
uint8_t NRF_TXAddr[TXADRR_NUM][5] =
{
         {0x0,0x11,0x11,0x11,0x11},
         {0x1,0x11,0x11,0x11,0x11},
         {0x2,0x11,0x11,0x11,0x11},
         {0x3,0x11,0x11,0x11,0x11},
         {0x4,0x11,0x11,0x11,0x11},
         {0x5,0x11,0x11,0x11,0x11},
};

//发送端（本机）6通道接收地址
uint8_t NRF_RXAddr[6][5] =
{

         {0x0,0x22,0x22,0x22,0x22},
         {0x1,0x22,0x22,0x22,0x22},
         {0x2,0x22,0x22,0x22,0x22},
         {0x3,0x22,0x22,0x22,0x22},
         {0x4,0x22,0x22,0x22,0x22},
         {0x5,0x22,0x22,0x22,0x22},

};

#else

uint8_t NRF_TXAddr[TXADRR_NUM][5] =
{
         {0x0,0x22,0x22,0x22,0x22},
         {0x1,0x22,0x22,0x22,0x22},
         {0x2,0x22,0x22,0x22,0x22},
         {0x3,0x22,0x22,0x22,0x22},
         {0x4,0x22,0x22,0x22,0x22},
         {0x5,0x22,0x22,0x22,0x22},
};

uint8_t NRF_RXAddr[6][5] =
{
         {0x0,0x11,0x11,0x11,0x11},
         {0x1,0x11,0x11,0x11,0x11},
         {0x2,0x11,0x11,0x11,0x11},
         {0x3,0x11,0x11,0x11,0x11},
         {0x4,0x11,0x11,0x11,0x11},
         {0x5,0x11,0x11,0x11,0x11},


};

#endif



//数据发送缓冲数组
uint8_t NRF_TXBuff[32] = "NRF24L01通讯测试";

//发送数据size管理数组
uint8_t NRF_TXPxSize[TXADRR_NUM] = {32,32,32,32,32,32};



//接收数据缓存数组
uint8_t NRF_RXBuff[6][32];

//接收数据size管理数组
uint8_t NRF_RXPxSize[6] = {32,32,32,32,32,32};


//NRF管理结构体
NRF_Struct     NRF_S, *NRF_Dev = &NRF_S;
NRF_TXStruct   NRF_TXS;
NRF_RXStruct   NRF_RXS;
NRF_IRQStruct  NRF_IRQS;



/**
  * @brief  NRF24L01管理结构体初始化
  *
  * @Note   默认开启6个通道,
  *         发送字节数为32字节
  *         6个通道接收字节数位32字节
  *
  * @retval None
  */
void NRFStructInit(void)
{

          NRF_Dev->RX_S = &NRF_RXS;
          NRF_Dev->TX_S = &NRF_TXS;
          NRF_Dev->IRQ_S = &NRF_IRQS;

          NRF_Dev->Mode = NRF_RXMode;


          NRF_Dev->RX_S->PIPEx = 5;
          NRF_Dev->RX_S->Size = NRF_RXPxSize;
          NRF_Dev->RX_S->ADDR = (uint8_t *)&NRF_RXAddr;
          NRF_Dev->RX_S->Buff = (uint8_t *)&NRF_RXBuff;


          NRF_Dev->TX_S->TXPIPE = 0;
          NRF_Dev->TX_S->ReCount = 15;
          NRF_Dev->TX_S->ReTime  = 1;
          NRF_Dev->TX_S->Size = NRF_TXPxSize;
          NRF_Dev->TX_S->RF_Ch = 40;
          NRF_Dev->TX_S->RF_DR = DR_2Mbps;
          NRF_Dev->TX_S->RF_PWR = PWR_0dBm;
          NRF_Dev->TX_S->ADDR = (uint8_t *)&NRF_TXAddr;
          NRF_Dev->TX_S->Buff = NRF_TXBuff;


          NRF_Dev->IRQ_S->TxFinish = 0;
          NRF_Dev->IRQ_S->TxMAXRT = 0;

          RX_Mode();  //初始化为接收模式

}


//SPI与NRF2401读写通信
uint8_t NRF24L01_RW(uint8_t d_send)
{
        uint8_t d_read;

  if(HAL_SPI_TransmitReceive(&hspi1,&d_send,&d_read,1,0xFFFFFF)!=HAL_OK)
    d_read=0xff;

  return d_read;
}


//  NRF24L01写SPI指令
void SPI_WReg(uint8_t reg)
{
        NRF24L01_CE_L
        NRF24L01_Write_REG(reg, 0);
        NRF24L01_CE_H
}


//SPI读取NRF2401寄存器数据
uint8_t NRF24L01_Read_REG(uint8_t reg)
{
        uint8_t status;

        NRF24L01_CS_L

        NRF24L01_RW(reg);

        status = NRF24L01_RW(0);

        NRF24L01_CS_H
       return status;
}

//SPI写NRF2401寄存器数据
uint8_t NRF24L01_Write_REG(uint8_t reg,uint8_t value)
{
        uint8_t status;

        NRF24L01_CS_L

        status = NRF24L01_RW(reg);

        NRF24L01_RW(value);

        NRF24L01_CS_H

       return status;
}


//SPI连续读取NRF2401寄存器数据
uint8_t NRF24L01_Read_Buff(uint8_t reg,uint8_t *pBuf,uint8_t Count)
{
        uint8_t status,i;

        NRF24L01_CS_L

        status = NRF24L01_RW(reg);

      for(i=0;i         {
            pBuf = NRF24L01_RW(0);
        }

        NRF24L01_CS_H
      return status;
}

//SPI连续写NRF2401寄存器数据
uint8_t NRF24L01_Write_Buff(uint8_t reg,uint8_t *pBuf,uint8_t Count)
{
        uint16_t j = 720;
        uint8_t status,i;

        NRF24L01_CS_L

        status = NRF24L01_RW(reg);

        while(j--);  //短暂延时

      for(i=0;i         {
            status = NRF24L01_RW(*pBuf++);
        }

        NRF24L01_CS_H

  return status;
}


//SPI与NRF2401通讯自检
//通过则代表MCU SPI通讯NRF2401成功
//可用于测试器件之间的连接
uint8_t NRF24L01_Check(void)
{
        uint8_t buf[5]={0x01,0x02,0x03,0x04,0x05};
        uint8_t buf1[5];
        uint8_t i;

        NRF24L01_Write_Buff(NRF24_WREG+TX_ADDRReg,buf,5); //开机第一次写入不成功

        NRF24L01_Write_Buff(NRF24_WREG+TX_ADDRReg,buf,5); /*写入5个字节的地址.  */
        NRF24L01_Read_Buff(TX_ADDRReg,buf1,5); /*读出写入的地址 */


        for(i=0;i<5;i++)           /*比较*/
        {
                if(buf1 != i+1)
                break;
        }

        if(i==5)
                return SUCCESS ;        //MCU与NRF成功连接
        else
                return ERROR ;        //MCU与NRF不正常连接
}



/**
  * @brief  NRF24L01设置为发送模式
  *
  * @retval None
  */
void TX_Mode(void)
{
        //发送地址不能大于发送地址二维数组个数上限，发送size不能大于32
        if(  NRF_Dev->TX_S->TXPIPE > TXADRR_NUM -1 ||
                   NRF_Dev->TX_S->Size[NRF_Dev->TX_S->TXPIPE] > 32 ) return ;

        NRF_Dev->Mode = NRF_TXMode;

        NRF24L01_CE_L

        NRF24L01_Write_Buff(NRF24_WREG + TX_ADDRReg,
                            (uint8_t *)NRF_Dev->TX_S->ADDR + NRF_Dev->TX_S->TXPIPE*5, 5);  //设置发送地址

        NRF24L01_Write_Buff(NRF24_WREG + RX_ADDR_P0,
                            (uint8_t *)NRF_Dev->TX_S->ADDR + NRF_Dev->TX_S->TXPIPE*5, 5);  //设置本机地址,P0接收应答

        NRF24L01_Write_REG(NRF24_WREG + EN_AA, 0x01);      // Enable Auto.Ack:Pipe0
        NRF24L01_Write_REG(NRF24_WREG + EN_RXADDR, 0x01);  // Enable Pipe0

        NRF24L01_Write_REG(NRF24_WREG + SETUP_RETR,
                           NRF_Dev->TX_S->ReCount + (NRF_Dev->TX_S->ReTime<<4)); // 500us + 86us, 10 retrans...

        NRF24L01_Write_REG(NRF24_WREG + RF_CH, NRF_Dev->TX_S->RF_Ch);        // Select RF channel

        NRF24L01_Write_REG(NRF24_WREG + RF_SETUP,
                           NRF_Dev->TX_S->RF_DR<<3 | NRF_Dev->TX_S->RF_PWR<<1);   // TX_PWR:0dBm, Datarate:2Mbps,

        NRF24L01_Write_REG(NRF24_WREG + CONFIG, 0x0e);     // Set PWR_UP bit, enable CRC(2 bytes)

}


void TX_Package(void)
{
        NRF_Dev->Mode = NRF_TXMode;

        NRF24L01_CE_L

        NRF24L01_Write_Buff(WR_TX_PLOAD,
                                                (uint8_t *)NRF_Dev->TX_S->Buff ,
                                                NRF_Dev->TX_S->Size[NRF_Dev->TX_S->TXPIPE]);  // Writes data to TX payload


        NRF24L01_CE_H
}



/**
  * @brief  NRF24L01设置为接收模式
  *
  * @retval None
  */
void RX_Mode(void)
{
        uint8_t i,j = 5;

  NRF_Dev->Mode = NRF_RXMode;

        NRF24L01_CE_L

        for(i=0;iRX_S->PIPEx+1;i++)
        {
                  if(i>1) j = 1;

                NRF24L01_Write_Buff(NRF24_WREG + RX_ADDR_P0 + i,
                                                        (uint8_t *)NRF_Dev->RX_S->ADDR + 5*i, j);  //设置接收通道以及通道的地址

                NRF24L01_Write_REG(NRF24_WREG + RX_PW_P0 + i,
                                                   NRF_Dev->RX_S->Size);               //设置接收通道接收数据的长度

        }


        NRF24L01_Write_REG(NRF24_WREG + EN_AA, ( 2<RX_S->PIPEx) - 1 );     // Enable Auto.Ack:PipeX
        NRF24L01_Write_REG(NRF24_WREG + EN_RXADDR, ( 2<RX_S->PIPEx) - 1  ); // Enable PipeX

        NRF24L01_Write_REG(NRF24_WREG + RF_CH, NRF_Dev->TX_S->RF_Ch);    // Select RF channel

        NRF24L01_Write_REG(NRF24_WREG + RF_SETUP,
                           NRF_Dev->TX_S->RF_DR<<3 | NRF_Dev->TX_S->RF_PWR<<1);   // TX_PWR:0dBm, Datarate:2Mbps,

        NRF24L01_Write_REG(NRF24_WREG + CONFIG, 0x0f);    // Set PWR_UP bit, enable CRC(2 bytes)

        NRF24L01_CE_H
}


/**
  * @brief  NRF24L01接收处理函数
  *
  * @param  reg: NRF2401状态寄存器的值
  *         @arg 0 - 5
  * @retval None
  */
void RX_Handle(uint8_t reg)
{

        if( reg < 6 )  //获取接收数据pipe编号,溢出则不进行接收处理
        {
                 NRF24L01_Read_Buff(NRF24_RREG + RD_RX_PLOAD,
                                   (uint8_t *)NRF_Dev->RX_S->Buff + reg*32,
                                   NRF_Dev->RX_S->Size[reg]);  //接收数据

                SPI_WReg(FLUSH_RX); //清除RX FIFO

                printf("rn数据来自通道%drn",reg);
                printf("%srn",(uint8_t *)NRF_Dev->RX_S->Buff + reg*32);


        }

}


/**
  * @brief  NRF24L01发送成功处理函数
  *
  * @retval None
  */
void TX_DSHandle(void)
{
          NRF_Dev->IRQ_S->TxFinish = 1;
}


/**
  * @brief  NRF24L01达到最大重发数处理函数
  *
  * @retval None
  */
void TX_RTHandle(void)
{
          SPI_WReg(FLUSH_TX);  //重发送溢出，需清除TX FIFO，否则再次触发发送
          NRF_Dev->IRQ_S->TxMAXRT = 1;
}
3、NRF24L01头文件定义
#ifndef __bsp_NRF24L01_H__
#define __bsp_NRF24L01_H__

#include "stm32f1xx_hal.h"
#include "main.h"
#include "spi.h"


#define  TXADRR_NUM   6


#define  vu8   volatile uint8_t
#define  vu16  volatile uint16_t
#define  vu32  volatile uint32_t


#define  DR_1Mbps     0
#define  DR_2Mbps     1

#define  PWR_0dBm     3
#define  PWR_6dBm     2
#define  PWR_16dBm    1
#define  PWR_18dBm    0

typedef  struct
{
        vu8 RF_PWR;                  //发射功率
        vu8 RF_DR;                  //发射速率
        vu8 RF_Ch;            //发射通道
        vu8 TXPIPE;     //发送地址
        vu8 ReCount;    //重发送次数
        vu8 ReTime;     //重发送时间
        vu8 *Size;            //发送数据字节数
        vu8 *Buff;            //发送数据指针
        vu8 *ADDR;                  //发送地址指针
}NRF_TXStruct;

typedef  struct
{
        vu8 PIPEx;            //接收通道开启 0~5
    vu8 *Size;      //接收字节数
        vu8 *Buff;      //接收缓存指针
        vu8 *ADDR;                        //接收通道地址指针
}NRF_RXStruct;


typedef  struct
{
        vu8 TxMAXRT;    //重发送中断标志位
        vu8 TxFinish;                //发送完成中断标志位
}NRF_IRQStruct;



typedef  struct
{
    vu8 Mode;
    NRF_IRQStruct *IRQ_S;
    NRF_TXStruct  *TX_S;
    NRF_RXStruct  *RX_S;

}NRF_Struct;

extern   NRF_Struct  *NRF_Dev;


#define  NRF_TXMode     0
#define  NRF_RXMode     1


/************************NRF引脚定义*********************/
#define NRF24L01_CS_L    HAL_GPIO_WritePin(SPI1_CS_GPIO_Port, SPI1_CS_Pin, GPIO_PIN_RESET);
#define NRF24L01_CS_H    HAL_GPIO_WritePin(SPI1_CS_GPIO_Port, SPI1_CS_Pin, GPIO_PIN_SET);

#define NRF24L01_CE_L    HAL_GPIO_WritePin(NRF2401_CSN_GPIO_Port, NRF2401_CSN_Pin, GPIO_PIN_RESET);
#define NRF24L01_CE_H    HAL_GPIO_WritePin(NRF2401_CSN_GPIO_Port, NRF2401_CSN_Pin, GPIO_PIN_SET);



/************************SPI 接口寄存器定义*********************/
#define NRF24_RREG 0x00 // Define read command to register
#define NRF24_WREG 0x20 // Define write command to register
#define RD_RX_PLOAD 0x61 // Define RX payload register address
#define WR_TX_PLOAD 0xA0 // Define TX payload register address
#define FLUSH_TX 0xE1 // Define flush TX register command
#define FLUSH_RX 0xE2 // Define flush RX register command
#define REUSE_TX_PL 0xE3 // Define reuse TX payload register command
#define NOP 0xFF // Define No Operation, might be used to read status


/**********************NRF2401功能寄存器定义********************/
#define CONFIG 0x00 // 'Config' register address

#define EN_AA 0x01 // 'Enable Auto Acknowledgment' register address
#define EN_RXADDR 0x02 // 'Enabled RX addresses' register address
#define SETUP_AW 0x03 // 'Setup address width' register address
#define SETUP_RETR 0x04 // 'Setup Auto. Retrans' register address
#define RF_CH 0x05 // 'RF channel' register address
#define RF_SETUP 0x06 // 'RF setup' register address
#define STATUS 0x07 // 'Status' register address
#define OBSERVE_TX 0x08 // 'Observe TX' register address
#define CD 0x09 // 'Carrier Detect' register address
#define RX_ADDR_P0 0x0A // 'RX address pipe0' register address
#define RX_ADDR_P1 0x0B // 'RX address pipe1' register address
#define RX_ADDR_P2 0x0C // 'RX address pipe2' register address
#define RX_ADDR_P3 0x0D // 'RX address pipe3' register address
#define RX_ADDR_P4 0x0E // 'RX address pipe4' register address
#define RX_ADDR_P5 0x0F // 'RX address pipe5' register address
#define TX_ADDRReg 0x10 // 'TX address' register address
#define RX_PW_P0 0x11 // 'RX payload width, pipe0' register address
#define RX_PW_P1 0x12 // 'RX payload width, pipe1' register address
#define RX_PW_P2 0x13 // 'RX payload width, pipe2' register address
#define RX_PW_P3 0x14 // 'RX payload width, pipe3' register address
#define RX_PW_P4 0x15 // 'RX payload width, pipe4' register address
#define RX_PW_P5 0x16 // 'RX payload width, pipe5' register address
#define FIFO_STATUS 0x17 // 'FIFO Status Register' register address



void NRFStructInit(void);

uint8_t NRF24L01_RW(uint8_t d_send);

uint8_t NRF24L01_Read_REG(uint8_t reg);

uint8_t NRF24L01_Write_REG(uint8_t reg,uint8_t value);

uint8_t NRF24L01_Read_Buff(uint8_t reg,uint8_t *pBuf,uint8_t Count);

uint8_t NRF24L01_Write_Buff(uint8_t reg,uint8_t *pBuf,uint8_t Count);

uint8_t NRF24L01_Check(void);

void RX_Mode(void);

void TX_Mode(void);

void SPI_WReg(uint8_t reg);

void RX_Handle(uint8_t reg);

void TX_DSHandle(void);

void TX_RTHandle(void);

void TX_Package(void);

#endif













注意：1、程序基于STM32CUBEMX生成，编译环境为MDK，硬件环境为F1原子战舰V3。
             2、使用程序，接收与发送端地址不同，具体使用宏定义“#define TX_Device”即可切换地址。
             3、两块板子烧好程序，上电后，先按下KEY1，将其中一个板子转换为接收模式，另一个板子开启发送。
开启两个串口助手，观察到现象为：












五、速度测试


       器件本身选定的是2Mbps的速度，那么我们能做的就是，将MCU的SPI通讯速率提升上去。所以程序作了如下改动。


1、不使用HAL的SPI库进行通讯，将SPI通讯函数改为：


//SPI与NRF2401读写通信
uint8_t NRF24L01_RW(uint8_t d_send)
{
        uint8_t d_read;

        for(d_read = 0; d_read<8; d_read++);

    SPI1->DR = d_send;

        for(d_read = 0; d_read<8; d_read++);

    return SPI1->DR;
}
2、FreeRTOS中发送任务，改为使用PIPE0连续发送10,000个32byte的数据包，数据总量为：312.5Kb


      需要注意的是，HAL库是在SPI通讯函数中使能SPI1外设，所以平时SPI1外设时没有使能的，需要我们手动使能


/* NRF2401_TXRX function */
void Task_NRF2401(void const * argument)
{
  uint32_t i;

  SPI1->CR1 |= 0x0040;  //使能SPI1

  SPI1->DR = 0xff;      //dummy write

  for(;;)
  {

                        if(KeySingle(KEY_0))  //KEY0被单次触发，发送数据
                        {

                                printf("rn发送模式rn");

                                TX_Mode();

                                for(i=0;i<10000;i++)
                                {
                                       TX_Package();

                                        while(NRF_Dev->IRQ_S->TxFinish == 0 && NRF_Dev->IRQ_S->TxMAXRT == 0);
                                        NRF_Dev->IRQ_S->TxMAXRT = 0;
                                        NRF_Dev->IRQ_S->TxFinish = 0;
                                }

                        }

                        if(KeySingle(KEY_1))  //KEY1被单次触发，切换为接收模式
                        {
                                 printf("接收模式");
                                 RX_Mode();
                        }

      osDelay(1);
  }

}
3、接收中断处理函数中，加一个缓存标志“i”记录接收数据包的个数


void RX_Handle(uint8_t reg)
{
        volatile static uint32_t i=0;

        i++;

        if( reg < 6 )  //获取接收数据pipe编号,溢出则不进行接收处理
        {
                 NRF24L01_Read_Buff(NRF24_RREG + RD_RX_PLOAD,
                                   (uint8_t *)NRF_Dev->RX_S->Buff + reg*32,
                                    NRF_Dev->RX_S->Size[reg]);  //接收数据

                SPI_WReg(FLUSH_RX); //清除RX FIFO

        }

}
测试结果：


完整地接收到10000个数据包，按下输出按键同时，手机进行计时。。。别问我为什么不开个定时器，我懒。。。。


测量了几次，时间约为6.5S，据此计算，通信速率为：10000*32/1024/6.5 = 48Kb/s


听说网上有人不开启自动应答可以达到65Kb/s的，反正我是开了自动应答。。。不开启的就懒得测了。









六、距离测试


        跟距离有关的因素很多，我们能通过程序调整的有：1、发射功率


                                                                                           2、发射速率


                                                                                           3、频道


        所以将初始化参数更改如下：


void NRFStructInit(void)
{

          NRF_Dev->RX_S = &NRF_RXS;
          NRF_Dev->TX_S = &NRF_TXS;
          NRF_Dev->IRQ_S = &NRF_IRQS;

          NRF_Dev->Mode = NRF_RXMode;


          NRF_Dev->RX_S->PIPEx = 5;
          NRF_Dev->RX_S->Size = NRF_RXPxSize;
          NRF_Dev->RX_S->ADDR = (uint8_t *)&NRF_RXAddr;
          NRF_Dev->RX_S->Buff = (uint8_t *)&NRF_RXBuff;


          NRF_Dev->TX_S->TXPIPE = 0;
          NRF_Dev->TX_S->ReCount = 15;
          NRF_Dev->TX_S->ReTime  = 15;
          NRF_Dev->TX_S->Size = NRF_TXPxSize;
          NRF_Dev->TX_S->RF_Ch = 80;
          NRF_Dev->TX_S->RF_DR = DR_1Mbps;
          NRF_Dev->TX_S->RF_PWR = PWR_0dBm;
          NRF_Dev->TX_S->ADDR = (uint8_t *)&NRF_TXAddr;
          NRF_Dev->TX_S->Buff = NRF_TXBuff;


          NRF_Dev->IRQ_S->TxFinish = 0;
          NRF_Dev->IRQ_S->TxMAXRT = 0;

          RX_Mode();  //初始化为接收模式

}
  未更改参数前，超过2米通讯会出现中断。


  参数更改后，无障碍下7米距离通讯正常。更远则由于环境限制未测试
举报

更多回帖

1 0 0

相关问答

发帖
电子发烧友APP
|投诉反馈|电子发烧友网
© 2021 bbs.elecfans.com
湘ICP备2023018690号
×
20
完善资料，
赚取积分
