STM32如何新建keil标准库工程？

一、前期工作

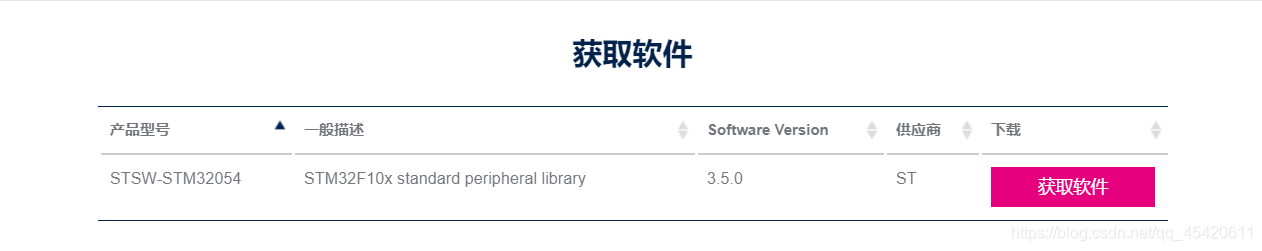

• 固件库获取：链接







二、新建工程

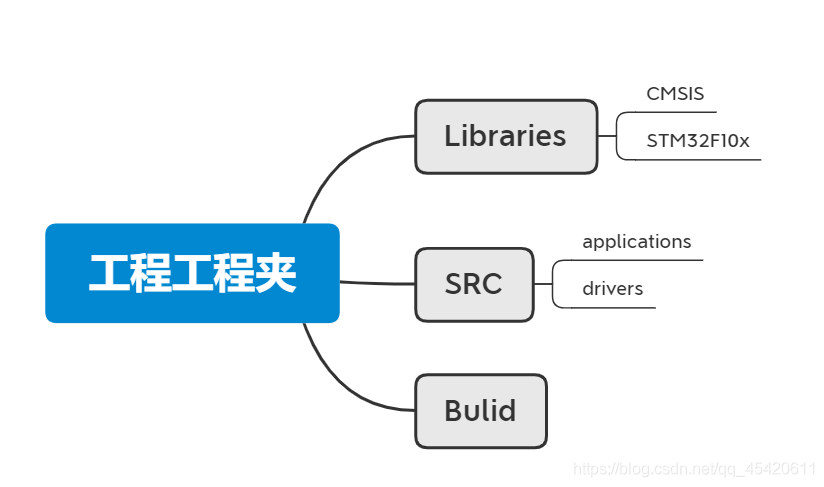

1、新建文件夹用来存放工程，文件夹目录如下：

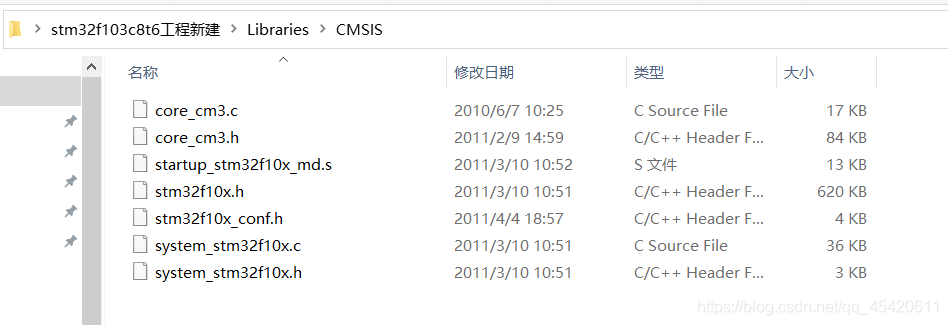

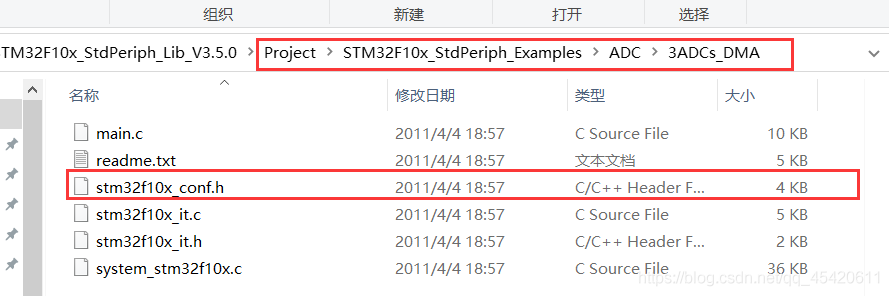

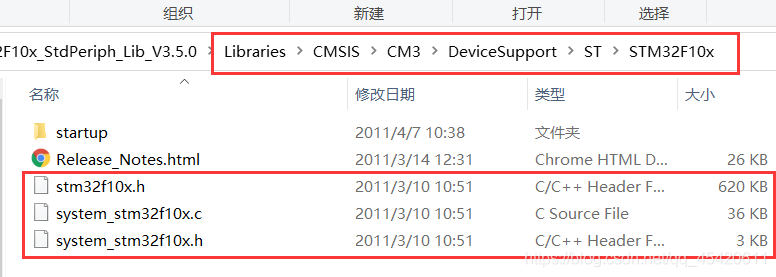

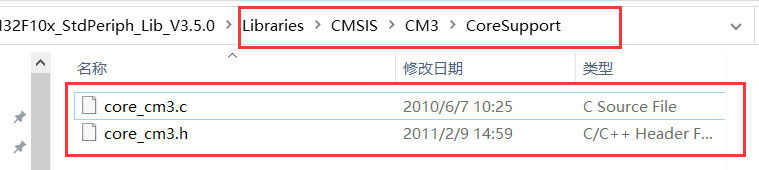

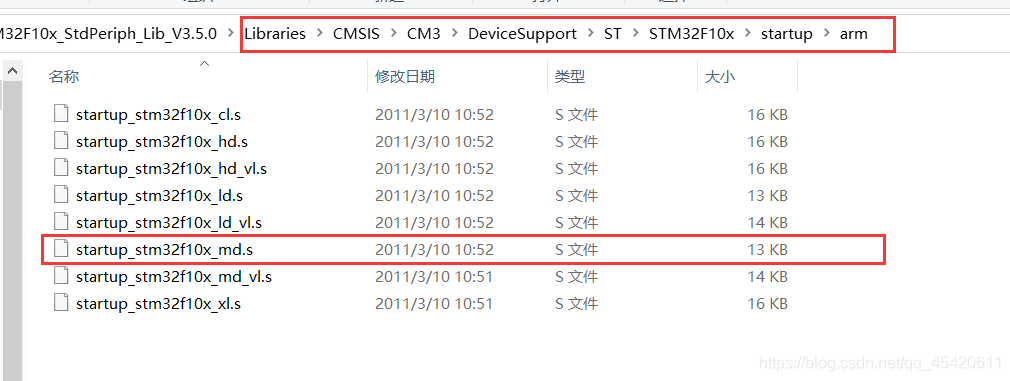

• CMSIS文件夹：存放ARM Cortex微控制器软件接口等之类的文件，解压打开固件库，存放下面7个文件。


















  结果如下：

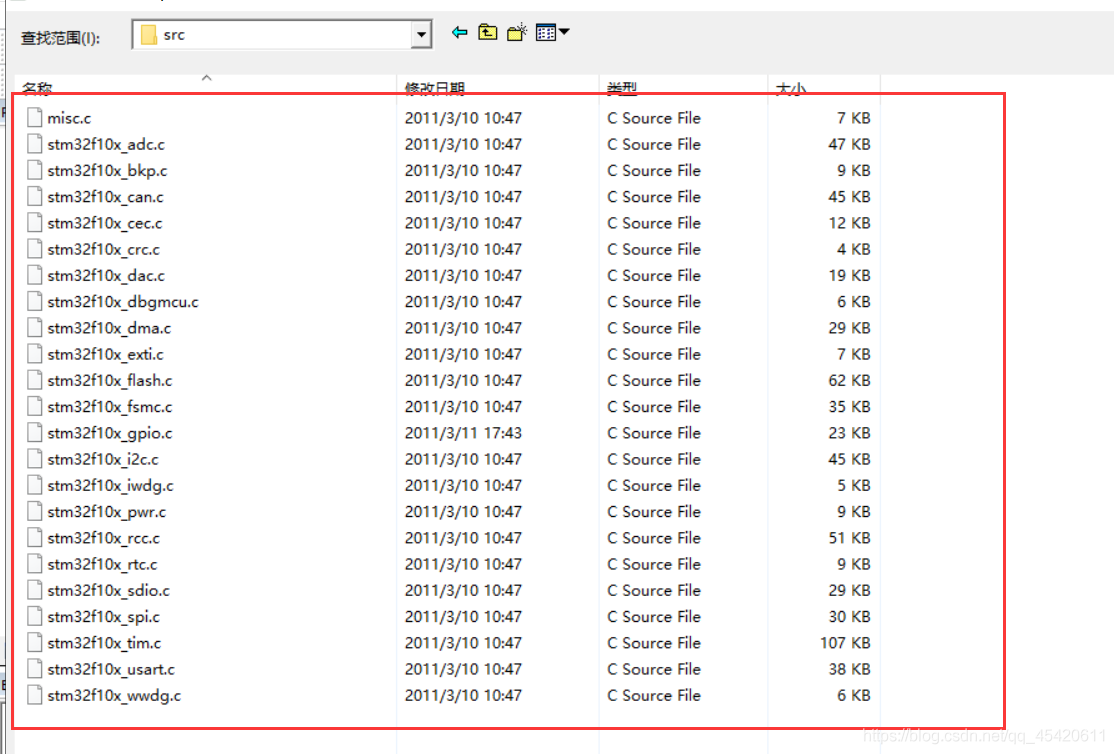

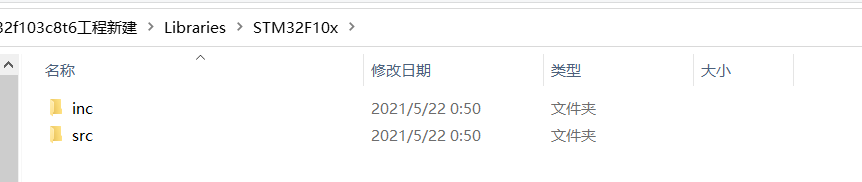

• STM32F10x文件夹：存放标准库的源文件和头文件，打开固件库，复制这两个文件夹至STM32F10x文件夹处





  结果如下：





• SRC文件夹：用来存放用户编写的代码：我的习惯是新建两个文件夹：drivers和applications；drivers用来存放驱动层代码，applications用来存放应用层代码。

• Bulid文件夹：用来存放编译后的文件

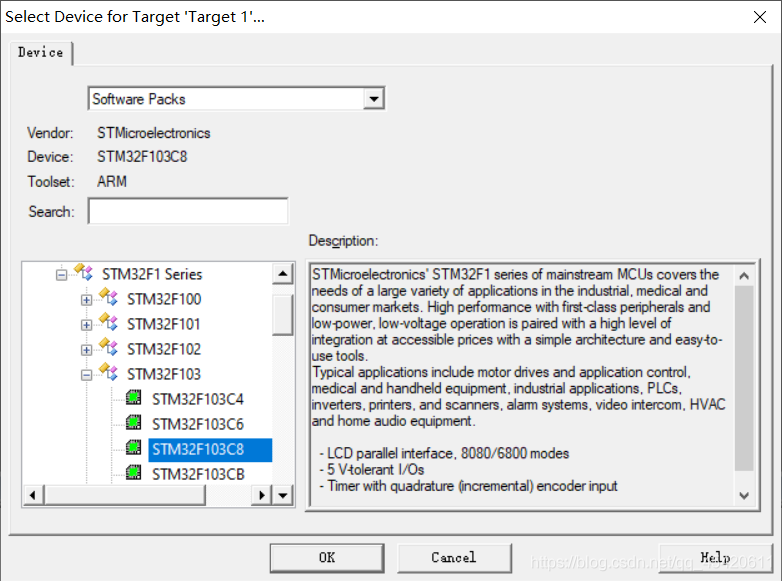

2、打开keil5新建工程，型号选C8T6

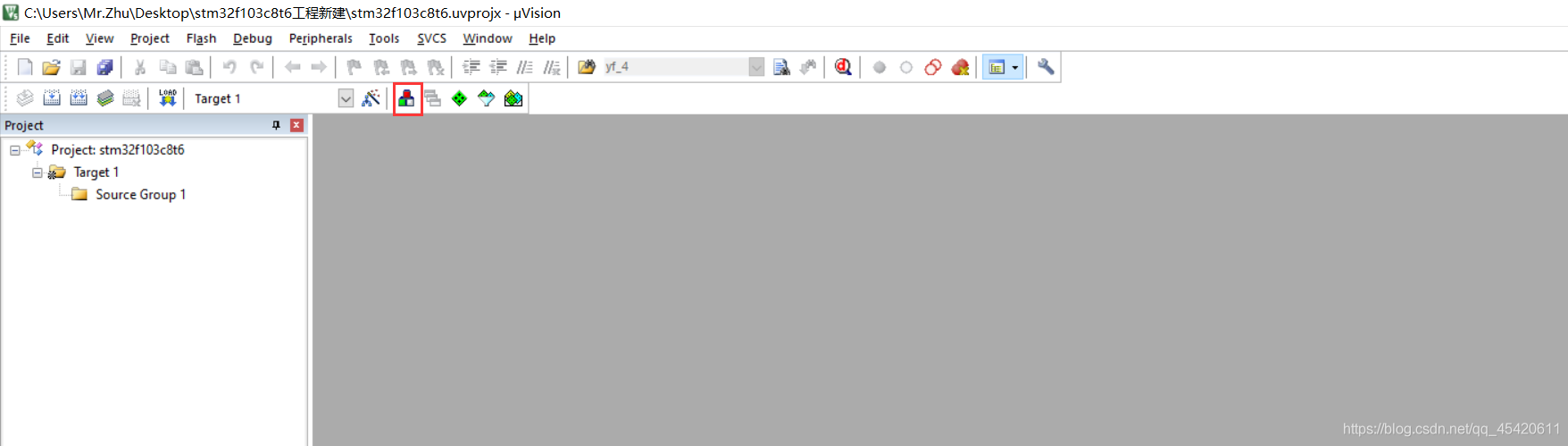

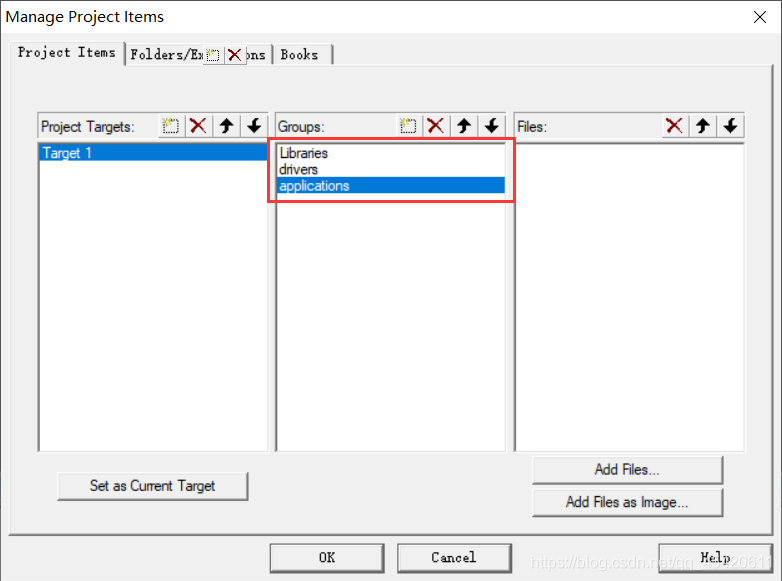

新建后，点击三色块用来添加工程目录。

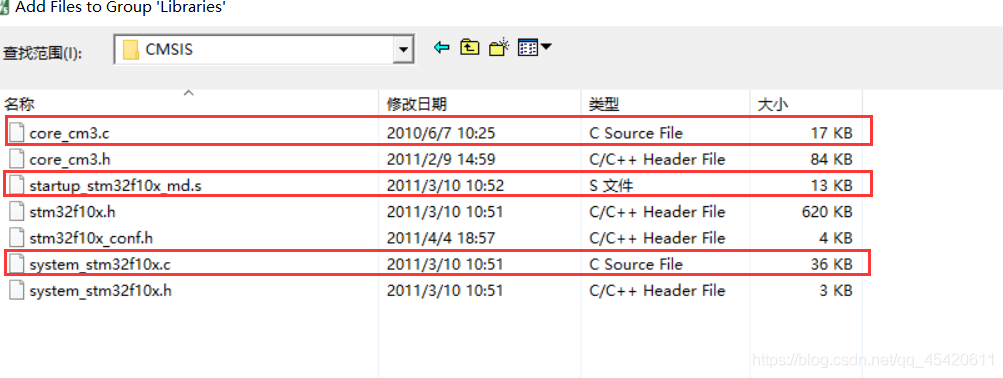

在Libraries目录中添加以下文件










3.魔术棒设置

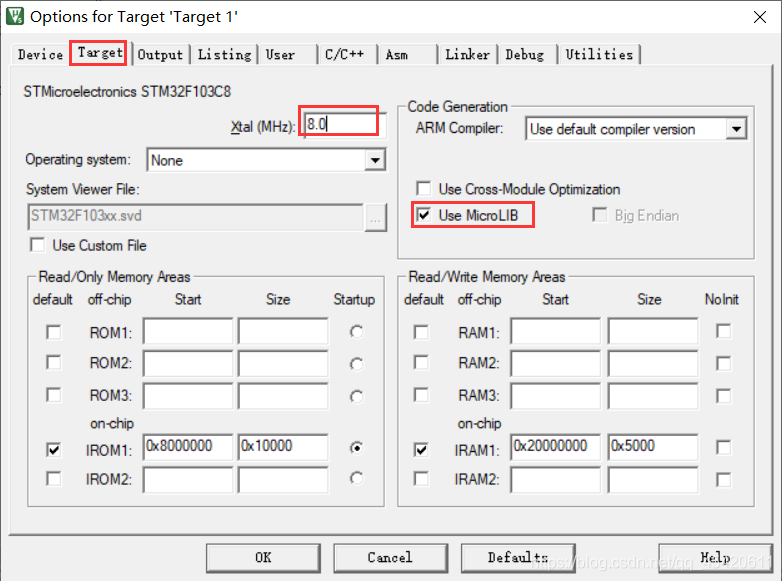

因为我现在用的单片机晶振为8M的，所以改为8M；下面调试需要用到printf函数，需要勾选MicroLIB库。

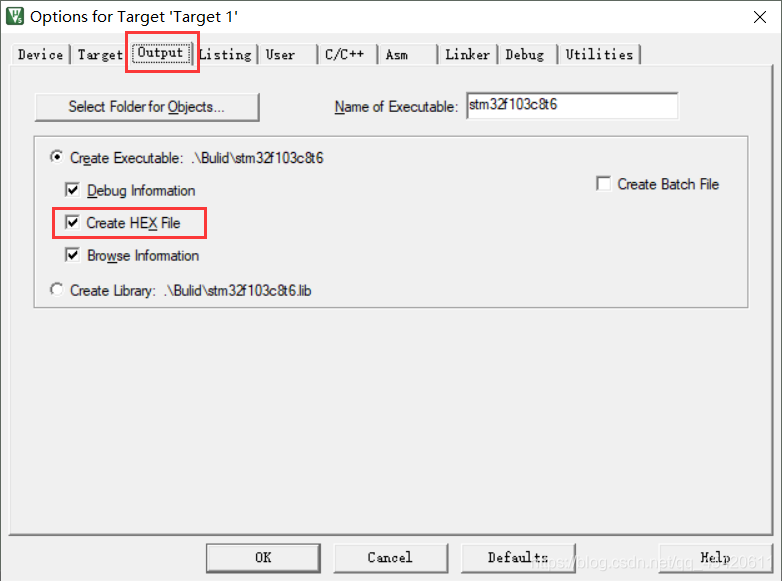

输出文件夹改到Bulid文件夹，加上生成hex文件。

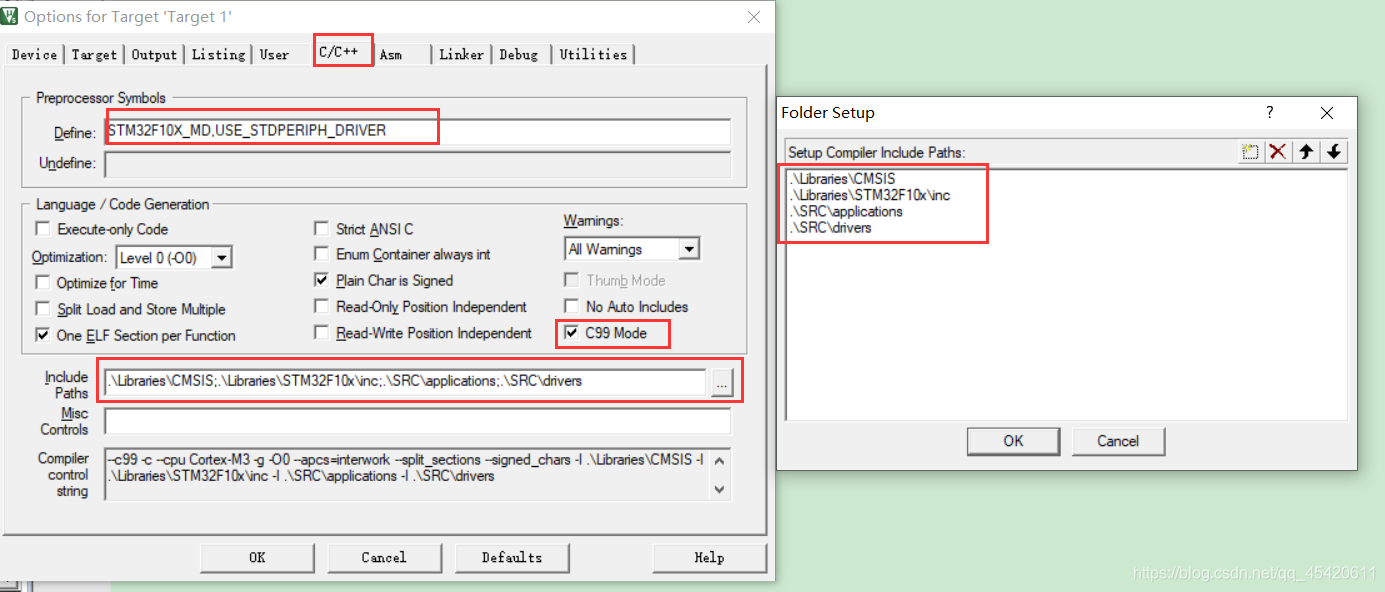

添加配置信息和头文件路径

  STM32F10X_MD,USE_STDPERIPH_DRIVER

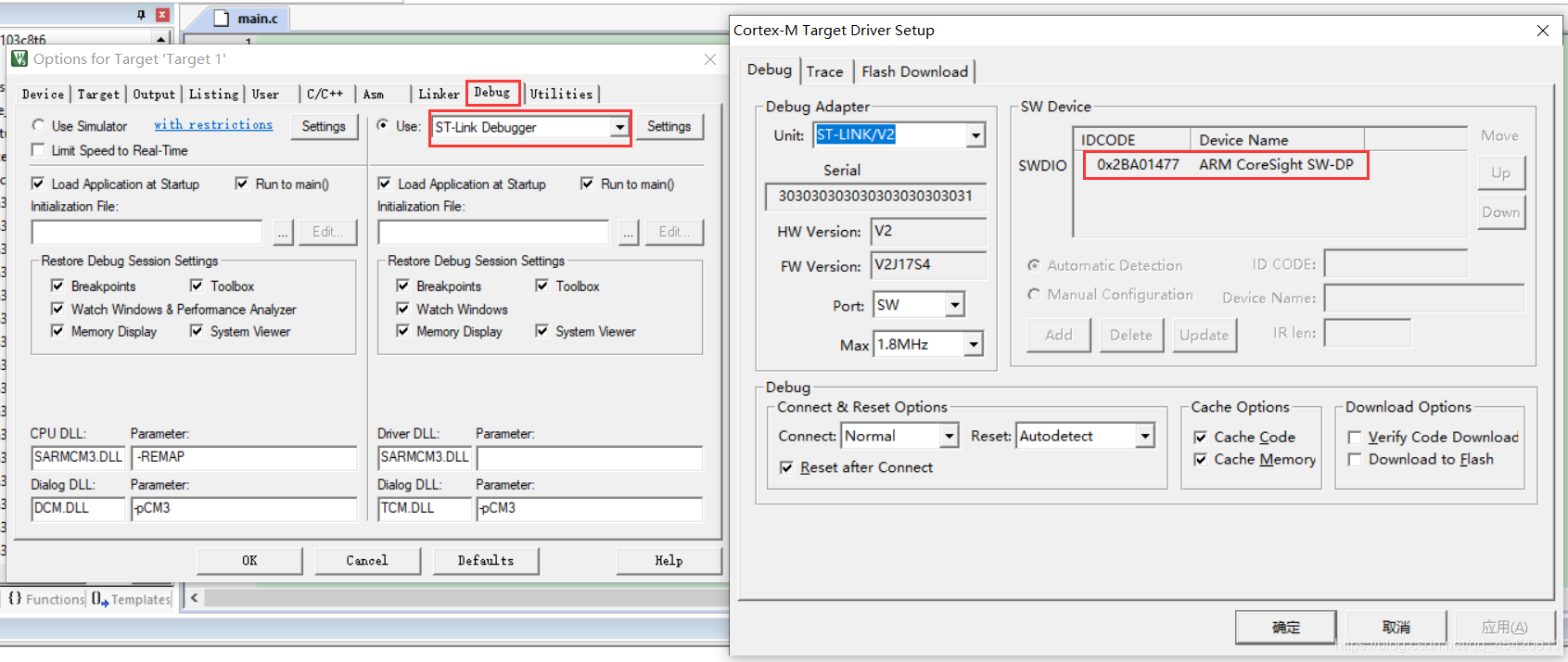

设置调试工具

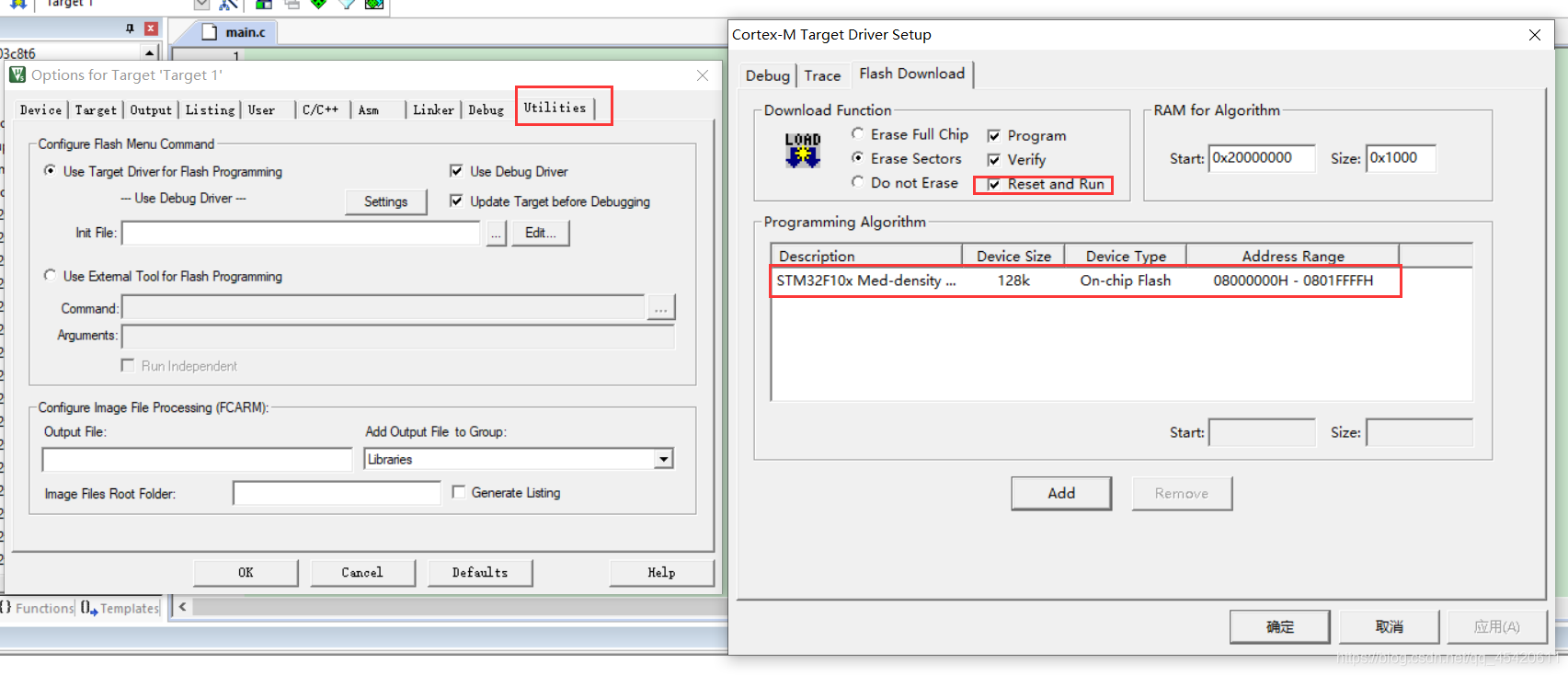

配置flash类型






三、工程测试（串口测试）
1、新建main.c文件保存至applications文件夹中，新建usart.c，usart.h文件保存至drivers文件夹中，用来测试工程。


main.c代码如下：


#include "stm32f10x.h"
#include "usart.h"


int main(void)
{
        uart_init(9600);
        while(1)
        {
                printf("STM32n");
        }
}


usart.c代码如下：


#include "usart.h"


void uart_init(u32 bound){
  //GPIO端口设置
  GPIO_InitTypeDef GPIO_InitStructure;
        USART_InitTypeDef USART_InitStructure;
        NVIC_InitTypeDef NVIC_InitStructure;

        RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1|RCC_APB2Periph_GPIOA, ENABLE);        //使能USART1，GPIOA时钟

        //USART1_TX   GPIOA.9
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; //PA.9
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;        //复用推挽输出
  GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.9

  //USART1_RX          GPIOA.10初始化
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;//PA10
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入
  GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.10


  //Usart1 NVIC 配置
  NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
        NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0 ;//抢占优先级0
        NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;                //子优先级1
        NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;                        //IRQ通道使能
        NVIC_Init(&NVIC_InitStructure);        //根据指定的参数初始化VIC寄存器

   //USART 初始化设置


        USART_InitStructure.USART_BaudRate = bound;//串口波特率
        USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式
        USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位
        USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位
        USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
        USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;        //收发模式


  USART_Init(USART1, &USART_InitStructure); //初始化串口1
  USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//开启串口接受中断
  USART_Cmd(USART1, ENABLE);                    //使能串口1


}






void USART1_IRQHandler(void)
{
        u8 Data;


        if(USART_GetITStatus(USART1,USART_IT_RXNE)!=RESET)
        {
                Data = USART1->DR;
        }

}




///重定向c库函数printf到串口，重定向后可使用printf函数
int fputc(int ch, FILE *f)
{
                /* 发送一个字节数据到串口 */
                USART_SendData(USART1, (uint8_t) ch);

                /* 等待发送完毕 */
                while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);

                return (ch);



}


usart.h文件代码如下：


#ifndef __USART_H
#define __USART_H
#include "stdio.h"
#include "stm32f10x.h"

void uart_init(u32 bound);


#endif

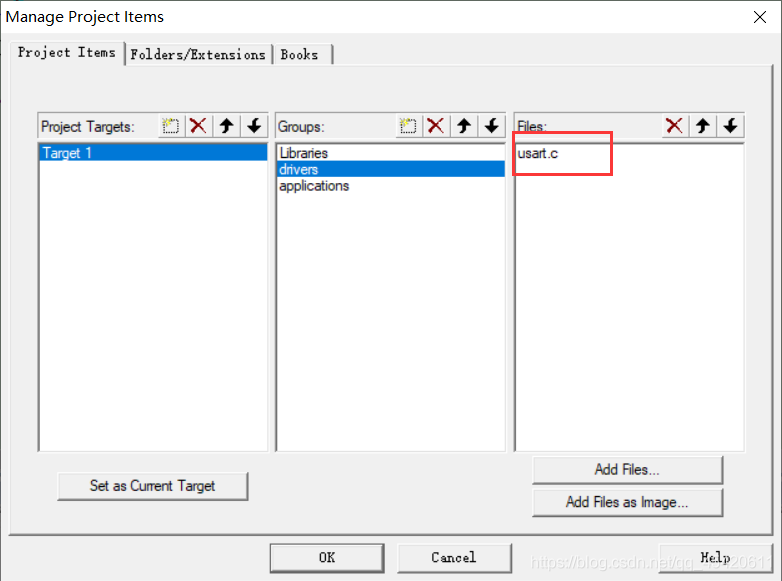

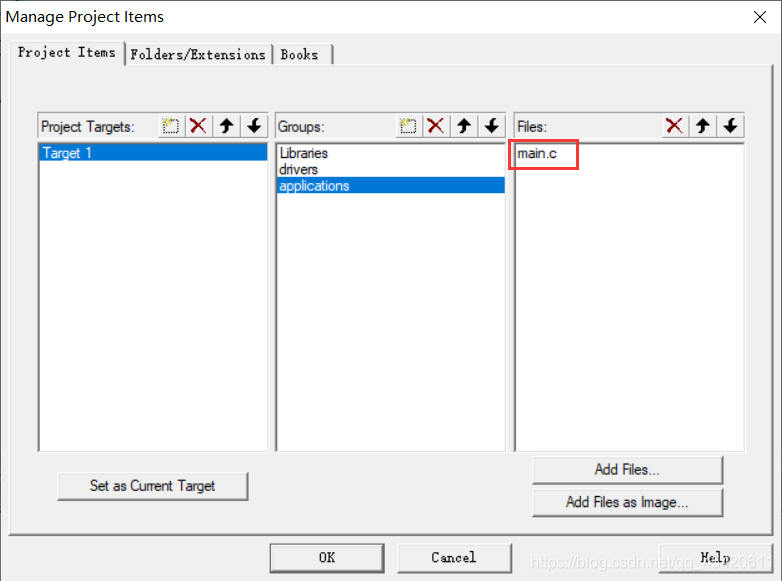

点击三色块将源文件添加到工程目录下

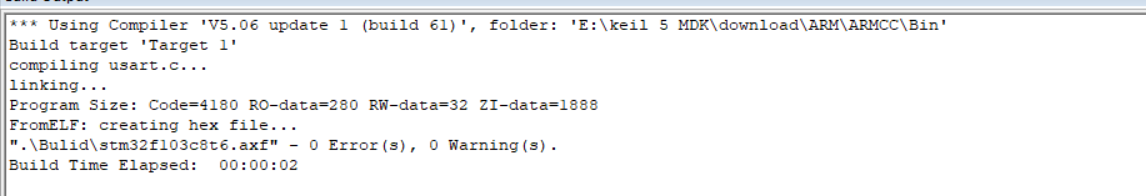

编译成功

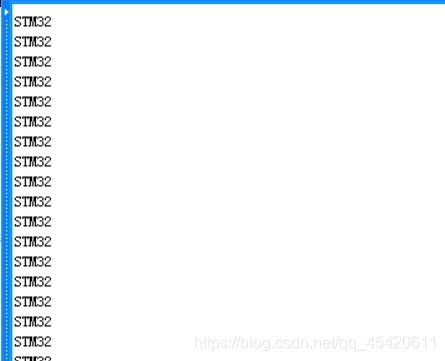

测试成功
