请问STM32F103如何通过串口USART控制LED亮灭？

请问STM32F103如何通过串口USART控制LED亮灭？

回帖（1）

章应苞

2021-12-7 09:41:46

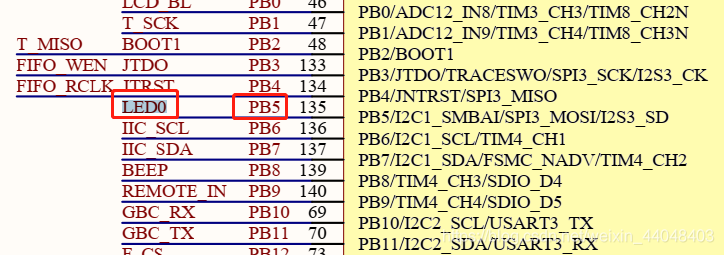

本人使用的是正点原子购买的开发板——精英版STM32F103ZET6 这款开发板的其中一个LED引脚PB5，看下图





#代码直接放在main.c中编译，加入所需库函数
#include
#include
#include
#include
#include
#include
#include

//LED开关
#define LED_ON GPIO_ResetBits(GPIOB,GPIO_Pin_5);
#define LED_OFF GPIO_SetBits(GPIOB,GPIO_Pin_5);

#define MAX 100     //最长的接收和发送数据大小
u8 RxBuffer[MAX];   //接收寄存数组
u8 TxBuffer[MAX];   //发送寄存数组

int RxCount=0;     //接收发送字节数
int TxCount=0;


//LED的GPIO初始化，此处可以增加替换自己开发板的IO口
void GPIO_LED_init()
{
        GPIO_InitTypeDef GPIO_InitStructure;
        RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

        GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;
        GPIO_InitStructure.GPIO_Pin=GPIO_Pin_5;
        GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
        GPIO_Init(GPIOB,&GPIO_InitStructure);

        GPIO_SetBits(GPIOB,GPIO_Pin_5);            //默认关闭LED
}

//串口GPIO的初始化 GPIOA_PIN_9为TX，GPIOA_PIN_10为RX
void GPIO_USART_int()
{
        GPIO_InitTypeDef GPIO_InitStructure;
        RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

        GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AF_PP;    //TX为复用推挽输出模式
        GPIO_InitStructure.GPIO_Pin=GPIO_Pin_9;
        GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
        GPIO_Init(GPIOA,&GPIO_InitStructure);

        GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IN_FLOATING;   //RX为输入悬空模式
        GPIO_InitStructure.GPIO_Pin=GPIO_Pin_10;
        GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
        GPIO_Init(GPIOA,&GPIO_InitStructure);
}

//初始化串口1
void USART_init()
{
        USART_InitTypeDef USART_InitStructure;
        RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);

        USART_InitStructure.USART_BaudRate=115200;          //波特率为115200
        USART_InitStructure.USART_HardwareFlowControl=USART_HardwareFlowControl_None;
        USART_InitStructure.USART_Mode=USART_Mode_Rx|USART_Mode_Tx;
        USART_InitStructure.USART_Parity=USART_Parity_No;
        USART_InitStructure.USART_StopBits=USART_StopBits_1;
        USART_InitStructure.USART_WordLength=USART_WordLength_8b;
        USART_Cmd(USART1,ENABLE);
        USART_Init(USART1,&USART_InitStructure);
}


//查询法发送一字节
char USART1_SendByte(u8 data)
{
        int cnt = 0;
    USART_SendData(USART1,data);   //发送数据
        while(USART_GetFlagStatus(USART1,USART_FLAG_TXE)==RESET)  //如果发送失败返回0
        {
                        cnt++;
                        if(cnt>12000)
                        return 0;
        }
   return 1;
}


//查询法接收一字符
u8 USART1_GetByte()
{
        while(USART_GetFlagStatus(USART1,USART_FLAG_RXNE)==RESET){}  //等待接收完成
                return (USART_ReceiveData(USART1));
}


u8 ReceiveData()
{
        vu32 cnt=0;
        while(1)
        {
                RxBuffer[RxCount++]=USART1_GetByte();
                if(strstr((char *)RxBuffer,"ON")!=NULL)    //对比串口接收到的字符串，为ON就返回1
                {
                        RxCount=0;
                        return 1;
                }
                else
                        if(strstr((char *)RxBuffer,"OFF")!=NULL) //对比窗口接收到的字符串，为OFF就返回2
                        {
                                RxCount=0;
                                return 2;
                        }
                else
                        if(RxCount>3)        //如果未接收到ON或OFF则重新接收并返回0
                        {
                                RxCount=0;
                                return 0;
                        }

        }
}

void SendString(u8 *state)     //用来向串口调试助手发送字符串
{
        while(*state!='')
        USART1_SendByte(*state++);
}

void EmptyRxBuffer(u8 len)      //清空接收寄存数组
{
        u8 i;
        for(i=0;i         RxBuffer=0;
}


int main(void)
{

        GPIO_LED_init();   //LED有关的GPIO设置
        GPIO_USART_int();  //串口有关的GPIO设置
        USART_init();      //串口设置
        while(1)
        {
                //SendString((u8 *)("Welcome to my stm32 projectn"));
                switch(ReceiveData())  //根据接收到的字符串，执行操作
                {
                        case 1:
                                if((GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_5))==RESET)
                 //如果LED已经被点亮，则提示LED已是亮的
                                SendString((u8 *)("the LED has been ONn"));
                          else
                                {
                                        LED_ON;
                    //否则点亮LED并提示
                                        SendString((u8 *)("the LED is ON nown"));
                                }
                        break;
                        case 2:
                                if((GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_5))!=RESET)
                //如LED已是灭灯状态，则提示LED已灭
                                        SendString((u8 *)("the LED has been OFFn"));
                                else
                                {
                                        LED_OFF;
                    //否则关闭LED,并返回状态
                                        SendString((u8 *)("the LED is OFF nown"));
                                }
                        break;
                        case 0:
                                SendString((u8 *)("Command erro!n"));
                          break;
                }
        EmptyRxBuffer(MAX);
        }
}
