  为了学习android系统，发现需要学习linux驱动，发现学习linux驱动，需要先知道处理器的各种架构，为了学习此种知识，发现网上有很多mini2440相关的知识，因此，将其作为蓝本，认真学习。直到linux驱动的学习完成。
  这是linux驱动学习的第一部分，arm的汇编程序。
  本文档的大部分资料翻译于《S3C2440A 32-BIT CMOS MICROCONTROLLER USER’S MANUAL》
  一.编程模型

  处理器工作状态
  从程序员的角度来看，ARM920T（s3c2440的内核）有如下两种状态：


• ARM状态，执行32位，字对齐的指令

• THUMB状态，执行16位，半字对齐的THUMB指令。





   注意：这两种状态的切换，不会影响处理器的模式和寄存器状态


  1.1 切换状态

  进入THUMB状态
  将操作数寄存器的第0位，设为1，然后执行BX指令，就可以切换为THUMB状态。
  例如：
  BX Rm;如果Rm的第0位，是1，则跳转到Rm所在的地址，并且设置处理器在thumb模式下   如果在THUMB状态下，进入了异常，从异常中退出，依然是THUMB状态
  进入ARM状态
  可以通过下面的方法，进入arm状态：


• 将操作数寄存器的第0位，清零，然后执行BX指令



  BX Rm;如果Rm的第0位，是0，则跳转到Rm所在的地址，并且设置处理器为arm模式下

• 处理器发生异常时，PC被放置在异常模式下的连接寄存器中，然后从异常向量地址开始执行



  1.2 内存格式

  ARM920T 将内存视为一个线性的字节序列。字节地址从0开始。0到3字节保存第一个字。4到7字节保存第二个字，依次类推。这些字支持小端和大端格式。
  1.3 指令长度

  指令长度为32位长（arm模式）和16位长（thumb模式）
  1.4 数据类型

  ARM920T 支持字节（8位）、半字（16位）、字（32位）数据类型。字必须4字节对齐。半字必须两字节对齐。
  1.5 运行模式

  ARM920T 支持7种运行模式：


• User(usr):最普通的arm执行状态

• FIQ（fiq）：被用来进行数据传输，和信道处理

• IRQ(irq):通用的中断处理

• Supervisor(svc):为操作系统设计的保护模式

• Abort mode(abt):数据和指令预取发生问题时，进入

• System(sys):为操作系统设计的特权用户模式

• Undefined(und):当一个未定义的指令执行时，进入此模式



  模式的改变可以通过软件控制，也可以通过外部的中断，或者异常。大多数的应用程序将运行在用户模式下。
  特殊模式（非用户模式）仅仅在服务中断或者异常，或者访问受保护的资源时才会进入。
  1.6 寄存器

  ARM920T 总共有37个寄存器。其中，31个通用的32位寄存器和6个状态寄存器。这37个寄存器，对于程序来说，不能同时可见。
  处理器状态和运行模式，决定了那些寄存器对于程序员来说可见。
  1.7 arm状态下的寄存器集

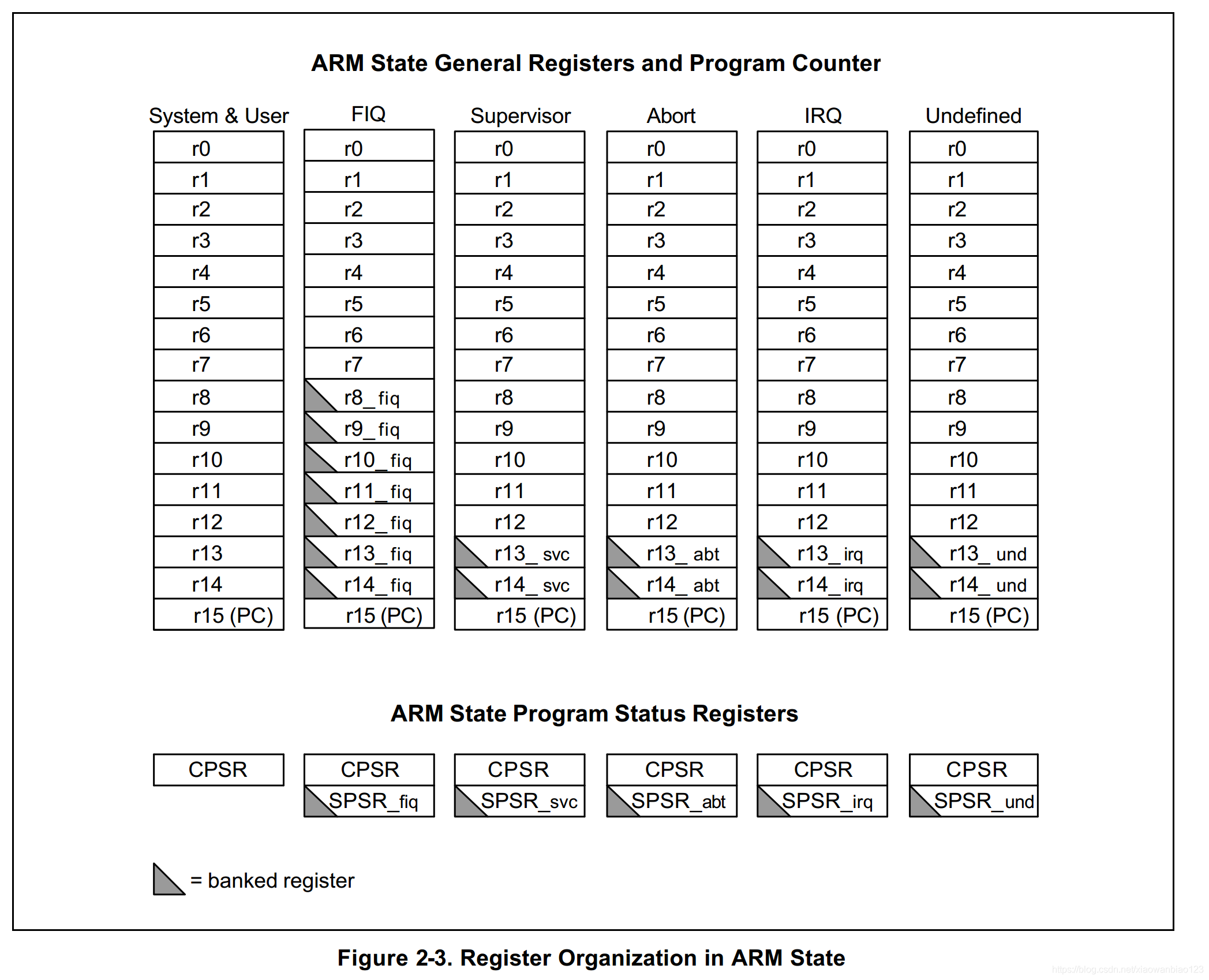

  在arm状态下，程序员只能看到16个通用寄存器和1个或者2个状态寄存器。在特殊模式（非用户模式），相应的寄存器组被切换。图2-3展示了在每种模式下那些寄存器可见。这些寄存器组使用一个阴影三角形标记：





  arm状态下的寄存器组包含16个可直接访问的寄存器：R0-R15.除了R15寄存器以外，其他的寄存器都是通用寄存器。可以用来存储数据或者地址。
  除此之外，还有第十七个寄存器用来存储状态信息。
  [tr]寄存器描述[/tr]

寄存器14	该寄存器作为子程序的链接寄存器。当分支指令（Branch）和连接指令（BL）执行时，这个寄存器保存R15的值.其他时候，可以被作为通用寄存器来使用。对应的寄存器有：R14_svc,R14_irq,R14_fiq,R14_abt,R14_und,他们都在对应的模式下保存R15的值
寄存器15	这个寄存器为程序计数器（PC）。在arm模式下，bits[1:0]是0，bits[31-2]保存PC。在thumb模式下，bit[0]为0，bits[31:1]保存PC
寄存器16	这个寄存器是CPSR（当前程序状态寄存器）。它保存代码的各种flag和一些模式位

FIQ模式有7个寄存器，被映射为R8-R14（R8_fiq-R14_fiq）.在arm模式下有许多FIQ处理程序不需要保存的寄存器。
  而USer，IRQ，SuperVisor,Abort和Undefined模式，都有R13和R14，并且允许他们有自己的堆栈指针和链接寄存器

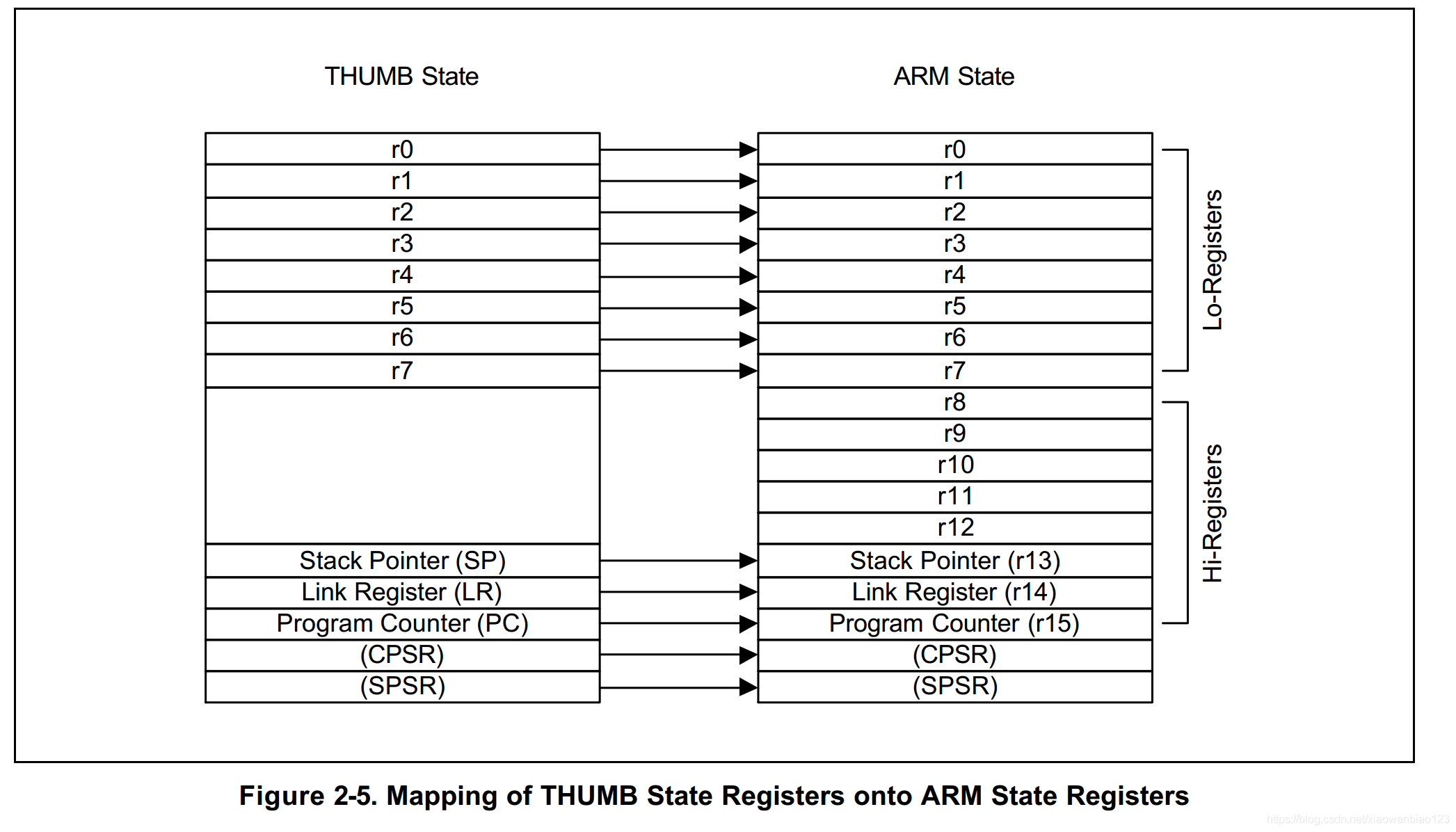

  ARM和THUMB之间的寄存器关系
  如下：


• THUMB模式下R0-R7 ，ARM模式下R0-R7 完全相同

• THUMB模式下CPSR和SPSRs，ARM模式下CPSR和SPSRs是完全相同的

• THUMB模式下SP映射为ARM的R13

• THUMB模式下LR映射为ARM下的R14

• THUMB模式下PC映射为ARM的R15








  在thumb模式下访问高寄存器组（Hi-registers）
  在THUMB模式下，寄存器组R8-R15(被称为Hi-registers)不是标准寄存器组中的一部分。因此，汇编程序对他的访问是受限制的。但是他们可以用来作为临时的存放地。
  可以使用mov指令，将R0-R7里面的值放置到高寄存器中。也可以将高寄存器中的值放到低寄存器中（R0-R7）
  也可以使用CMP指令，将高寄存器和低寄存器进行比较
  也可以使用ADD指令，将高寄存器中的值加到低寄存器中
  1.8 程序状态寄存器

  ARM920T 包含一个当前程序状态寄存器（CPSR），以及5个已经保存了的程序状态寄存器(SPSR)。这些寄存器的功能有：


• 保存执行单元（ALU）最近的信息

• 打开或者关闭中断

• 处理器运行模式



  [tr]313029282726252423222120191817161514131211109876543210[/tr]

N

Z

C

V

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

I

F

T

M4

M3

M2

M1

M0

条件码标识
  N，Z，C，V是条件码的标志位。这些将会被算术和逻辑运算改变，然后再根据这些位来决定指令是否执行。
  在arm状态下，所有的指令可以被条件的执行。
  在thumb状态下，只有分支指令才可以按照条件执行
  控制位
  最低下的8位被称为控制位。当一个异常发生时，他们会被改变。如果处理器在特权模式下，那么他们也可以被软件手动改变。
  [tr]位描述[/tr]

T	当为1时，处理器运行在THUMB模式下，否则运行在ARM模式下。他将影响TBIT外部信号
中断禁止位	I和F是中断禁止位。为1，则相应的禁止IRQ和FIQ
模式位	M4，M3，M2，M1，M0是模式位，如下表，只有下表出现的模式才是正确的模式，一旦程序设置了错误的模式，则会产生复位异常
保留位	剩下的位为保留位。

  [tr]M[4:0]模式thumb模式下的寄存器arm模式下的寄存器[/tr]

10000	User	R7…R0,LR,SP,PC,CPSR	R14…R0,PC,CPSR
10001	FIQ	R7…R0,LR_fiq,SP_fiq,PC,CPSR,SPSR_fiq	R7…R0,R14_fiq…R8_fiq,PC,CPSR,SPSR_fiq
10010	IRQ	R7…R0,LR_irq,SP_irq,PC,CPSR,SPSR_irq	R12…R0,R14_irq,R13_irq,PC,CPSR,SPSR_iraq
10011	Supervisor	R7…R0,LR_svc,SP_svc,PC,CPSR,SPSR_svc	R12…R0,R14_svc,R13_svc,PC,CPSR,SPSR_svc
10111	Abort	R7…R0,LR_abt,SP_abt,PC,CPSR,SPSR_abt	R12…R0,R14_abt,R13_abt,PC,CPSR,SPSR_abt
11011	Undefined	R7…R0,LR_und,SP_und,PC,CPSR,SPSR_und	P12…R0,R14_und,R13_und,PC,CPSR
11111	System	R7…R0,LR,SP,PC,CPSR	R14…R0,PC,CPSR

1.9 异常

  例如响应外设电路的中断，此时反生异常。在异常处理前，当前处理器的状态必须保存下来，目的是，当异常处理完成之后，可以继续执行
  在同一时间，可能同时出现多个异常，此时他们以固定的顺序进行处理，详见下面的异常优先级。
  进入异常时的操作
  当处理异常时，ARM920T会做如下的操作：


• 在链接寄存器中保存下一个指令的地址。如果异常从arm状态进入，则下一个指令的地址被复制到链接寄存器中（即PC+4，或者PC+8,具体依赖于不同的异常，后面有详细说明）如果异常从THUMB状态进入，链接寄存器则保存当前PC的偏移量。这就意味着，异常处理程序，不用管，到底是从哪个状态进入的异常。

• 赋值CPSR到对应的SPSR

• 修改CPSR对应的模式位

• 修改PC为对应的异常向量地址



  还可以设置异常禁止位，防止异常嵌套的发生
  如果处理器在THUMB状态下，此时发生了异常，当PC指向异常向量的地址时，自动切为ARM状态
  离开异常时的操作
  异常处理程序完成后：


• 将链接寄存器的值，复制到PC中

• 复制SPSR到CPSR

• 如果允许中断，则清除中断禁止位，



  异常入口/出口摘要
  下表列出了异常发生时，保存在链接寄存器中的PC的值，以及退出异常处理程序的推荐的指令
  [tr]返回的指令arm R14_xthumb R14_x[/tr]

BL;MOV PC,R14	PC+4	PC+2
SWI;MOVS PC,R14_svc	PC+4	PC+2
UDEF;MOVS PC,R14_und	PC+4	PC+2
FIQ;SUBS PC,R14_fiq,#4	PC+4	PC+4
IRQ;SUBS PC,R14_irq,#4	PC+4	PC+4
PABT;SUBS PC,R14_abt,#4	PC+4	PC+4
DABT;SUBS PC,R14_abt,#8	PC+8	PC+8
RESET;NA	-	-

FIQ
  FIQ(快速中断异常)被设计来处理数据传输和信道处理。在arm模式下，保证有最小，且足够的寄存器可用，以达到最优的上下文切换
  外部的nFIQ输入为低时，产生FIQ异常。根据ISYNC输入信号的状态，nFIQ的输入可以被处理为同步或异步。当ISYNC为低时，nFIQ和nIRQ被当做异步。同步的周期延迟发生在中断影响处理器流之前。
  无论异常是从ARM状态还是thumb状态进入的，FIQ异常可以通过下面的指令退出异常处理流程：
  SUBS PC,R14_fiq,#4   FIQ可以通过CPSR的F位来禁止（用户模式下无法操作）。如果F位为0，ARM920T在每条指令结束时检查FIQ同步器输出的低电平。
  IRQ
  IRQ就是常见的中断，它由nIRQ输入触发。IRQ的优先级比FIQ的优先级低并且当FIQ进入时，IRQ将被禁止。通过设置CPSR寄存器的I位，可以在任何时候在特殊模式下（非用户模式）禁止这个异常
  可以执行下面的代码，返回异常：
  SUBS PC,R14_irq,#4   Abort
  当前内存访问无法完成时，产生一个Abort异常。它也可以由外部的ABORT输入产生。ARM920T在内存访问周期中，检查abort异常
  两种abort异常：


• 预取址Abort：在指令预取址的时候发生

• 数据Abort：数据访问时发生



  如果预取址Abort发生，则取到的指令被标记为非法指令，并且直到指令到达管道的头部才发生异常。
  如果指令没有被执行，abort也不会产生，比如分支指令
  如果数据abort发生，接下来会发生什么，则依赖于指令的类型：


• 但数据传输指令（LDR,STR）写会被修改的寄存器。abort异常处理程序必须清楚这一点

• 交换指令（swap）中止，就好像它没有被执行一样

• 块数据传输指令继续完成（LDM，STM）。如果回写位被置位，则基址寄存器被更新。如果指令要覆盖基址寄存器，则覆盖会被中止，以保证不会覆盖。一旦发生abort异常，所有的寄存器覆盖都会被中止。因此R15就会被保留



  abort机制可以实现按需分页的虚拟内存系统。在这个系统中，处理器可以产生任意的地址。当数据地址无效时，内存管理单元（MMU）产生一个abort异常。然后abort异常处理程序找出abort的原因，让请求的数据可用，然后重新执行产生abort异常的指令。
  应用程序不需要知道他可用的内存量，他的状态也不会受abort异常的任何影响
  退出abort异常的指令为：
  SUBS PC,R14_abt,#4;for a prefetch abort SUBS PC,R14_abt,#8;for a data abort   然后恢复PC和CPSR，并且再次执行产生abort异常的指令
  软件中断
  软件中断（SWI）被用来进入Supervisor模式。软件中断通过下面的指令返回：
  MOV PC,R14_svc   他们恢复PC和CPSR，然后继续执行SWI后面的指令
  未定义指令
  当arm920T无法处理一个指令时，产生一个未定义指令异常。这种机制可以被用来扩展THUMB和ARM指令的软件仿真。
  可以执行下面的指令，退出异常：
  MOVS PC,R14_und   恢复CPSR，然后执行产生未定义指令异常的下一条指令
  异常向量表
  下表展示了异常向量地址：
  [tr]地址异常进入的模式[/tr]

0x00000000	Rest	Supervisor
0x00000004	Undefined instruction	Undefined
0x00000008	Software Interrupt	Supervisor
0x0000000C	Abort(prefetch)	Abort
0x00000010	Abort(data)	Abort
0x00000014	Reserved	Reserved
0x00000018	IRQ	IRQ
0x0000001C	FIQ	FIQ

异常优先级
  当同时产生异常时，系统以固定的顺序处理。
  高优先级：


• Rest

• Data abort

• FIQ

• IRQ

• Prefetch abort



  低优先级：


• Undefined instruction,Software Interrupt





   注意：并不是所有的异常都能同时发生
未定义指令和软件中断异常他们是互斥的


  如果数据abort异常和FIQ异常同时发生，并且FIQ异常被允许，ARM920T进入数据abort异常处理程序，然后立刻去处理FIQ的异常。FIQ异常退出之后，继续在abort异常处理程序中执行。
  数据abort的优先级高于FIQ是有道理的，他能够保证第一时间捕获到传输错误。进入这个异常的时间，应该加上FIQ的延迟。
  中断延迟
  如果FIQ打开，则最长的延时包括：传递给同步器（Tsyncmax）的最长请求时间，加上，最长的指令时间(Tldm)，加上，数据abort进入的时间(Texc)，加上FIQ进入的时间(Tfiq)。然后才是ARM920T在0x1c处执行。
  Tsyncmax三个处理器周期，Tldm20个处理器周期，Texc3个处理器周期，Tfiq2个处理器周期。总共需要28个处理器周期。在一个连续的20Mhz的处理器上大约消耗1.4微秒。
  最大的IRQ延迟计算方式跟上面类似。但是必须考虑到FIQ有更高的优先级，可以延迟任意时间进入IRQ异常处理程序。
  FIQ和IRQ的最小时间则由Tsyncmin加上Tfiq组成，为4个处理器周期。
  复位异常
  当nREST输入为低时，ARM920T放弃执行指令，然后继续从递增的字地址中取指令。
  当nRest再次变高，ARM920T:


• 将当前的PC和CPSR，写入到R14_svc和SPSR_svc。

• 将M[4:0]改为1011（supervisor模式），CPSR的I，F位置位，清楚CPSR的T位

• 将PC为0x00

• 在arm模式下，继续执行
