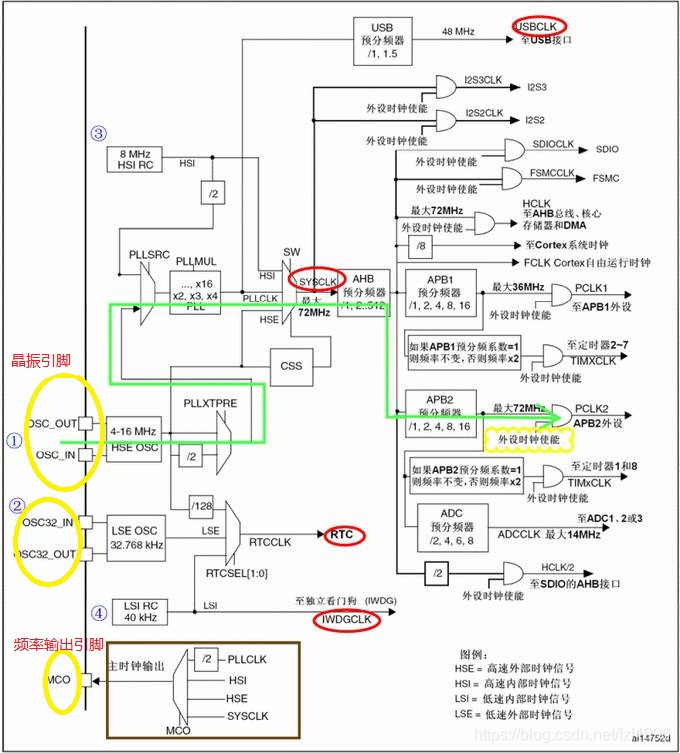

STM32f103的时钟有四个来源
高速外部时钟信号（HSE）、低速外部时钟信号（LSE）、高速内部时钟信号（HSI）和低速内部时钟信号（LSI），图中分别用蓝色的①~④标注。
①HSE高速外部时钟：由外部4~16MHz的晶体或有源晶振提供，通常采用8MHz，ST三合一板上的也是8MHz。
②LSI低速外部时钟：外部晶体提供，主要是给实时时钟（RTC），一般为32.768kHz。
③HSI高速内部时钟：由内部RC振荡器产生的8MHz时钟，但不够稳定。④LSI低速内部时钟：内部RC振荡器产生的供给RTC的时钟，频率在30kHz~60kHz之间，通常约40kHz。
时钟在STM32内部最终是供给四大块，图中用红色椭圆圈出——USB的48MHz时钟、系统时钟SYSCLK、实时时钟模块RTC、独立看门狗的时钟IWDGCLK。其中最主要的，也是最大头是系统时钟SYSCLK，它可以是内部或外部高速时钟直接接过来，也可以内、外部高速时钟是PLL倍频后提供的，系统时钟再分别供给Cortex内核、SDIO、AHB总线、DMA、APB1、APB2等。
8MHz外部晶体（或晶振）输入后，先经过一个开关PLLXTPRE（HSE divider for PLL entry），此开关决定对HSE进行2分频再输入到PLL或直接到PLL
第二个开关PLLSRC（PLL entry clock source），此开关决定PLL的时钟来源，是内部高速时钟二分频的时钟还是PLLXTPRE的输出。
到了PLL倍频器，由PLLMUL决定倍频系统数，可以选择2~16倍频输出，但记住，PLL输出频率最高72MHz，所以我们选择9倍频，这样PLL输出就是最高72MHz的PLLCLK时钟了。这时的PLLCLK为USB提供时钟。
开关SW来决定SYSCLK的时钟来源，前面已经提到，这里我们由PLLCLK做为SYSCLK的来源，这样系统时钟SYSCLK就是72MHz了。

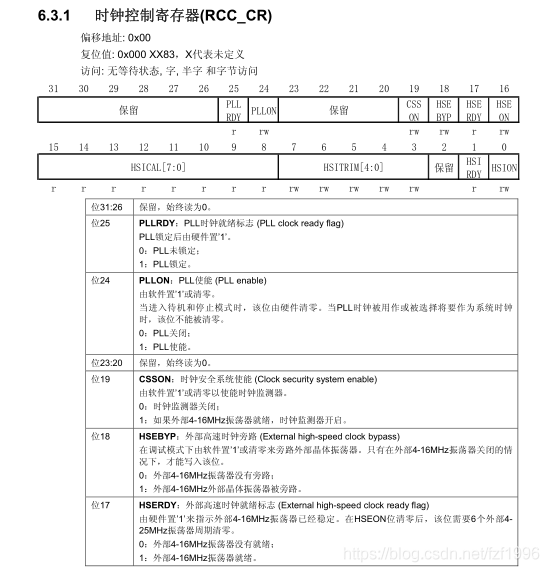

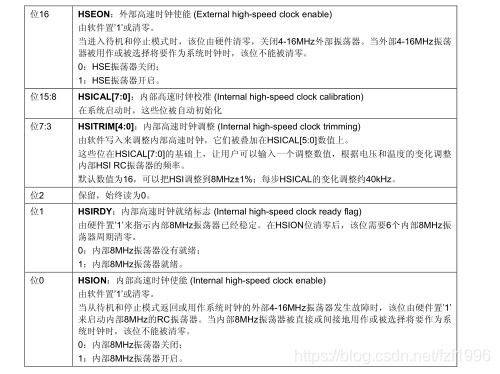

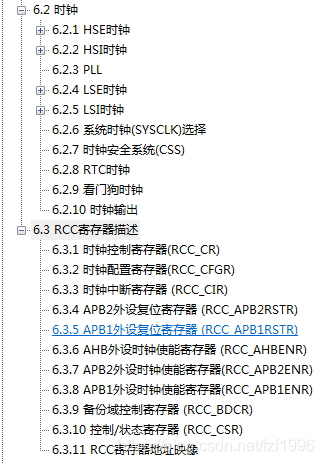

查看用户手册，控制时钟的寄存器
正点原子sys.c文件，时钟初始化的函数
//不能在这里执行所有外设复位!否则至少引起串口不工作.
//把所有时钟寄存器复位
void MYRCC_DeInit(void)
{
RCC->APB1RSTR = 0x00000000;//复位结束
RCC->APB2RSTR = 0x00000000;
RCC->AHBENR = 0x00000014; //睡眠模式闪存和SRAM时钟使能.其他关闭.
RCC->APB2ENR = 0x00000000; //外设时钟关闭.
RCC->APB1ENR = 0x00000000;
RCC->CR |= 0x00000001; //使能内部高速时钟HSION
RCC->CFGR &= 0xF8FF0000; //复位SW[1:0],HPRE[3:0],PPRE1[2:0],PPRE2[2:0],ADCPRE[1:0],MCO[2:0]
RCC->CR &= 0xFEF6FFFF; //复位HSEON,CSSON,PLLON
RCC->CR &= 0xFFFBFFFF; //复位HSEBYP
RCC->CFGR &= 0xFF80FFFF; //复位PLLSRC, PLLXTPRE, PLLMUL[3:0] and USBPRE
RCC->CIR = 0x00000000; //关闭所有中断
//配置向量表
#ifdef VECT_TAB_RAM
MY_NVIC_SetVectorTable(0x20000000, 0x0);
#else
MY_NVIC_SetVectorTable(0x08000000,0x0);
#endif
}
//系统时钟初始化函数
//pll:选择的倍频数，从2开始，最大值为16
void Stm32_Clock_Init(u8 PLL)
{
unsigned char temp=0;
MYRCC_DeInit(); //复位并配置向量表
RCC->CR|=0x00010000; //外部高速时钟使能HSEON
while(!(RCC->CR>>17));//等待外部时钟就绪
RCC->CFGR=0X00000400; //APB1=DIV2;APB2=DIV1;AHB=DIV1;
PLL-=2; //抵消2个单位（因为是从2开始的，设置0就是2）
RCC->CFGR|=PLL<<18; //设置PLL值 2~16
RCC->CFGR|=1<<16; //PLLSRC ON
FLASH->ACR|=0x32; //FLASH 2个延时周期
RCC->CR|=0x01000000; //PLLON
while(!(RCC->CR>>25));//等待PLL锁定
RCC->CFGR|=0x00000002;//PLL作为系统时钟
while(temp!=0x02) //等待PLL作为系统时钟设置成功
{
temp=RCC->CFGR>>2;
temp&=0x03;
}
}
野火开发板的系统时钟初始化源码
/**
* @brief Setup the microcontroller system
* Initialize the Embedded Flash Interface, the PLL and update the
* SystemCoreClock variable.
* @note This function should be used only after reset.
* @param None
* @retval None
*/
void SystemInit (void)
{
/* Reset the RCC clock configuration to the default reset state(for debug purpose) */
/* Set HSION bit */
RCC->CR |= (uint32_t)0x00000001;
/* Reset SW, HPRE, PPRE1, PPRE2, ADCPRE and MCO bits */
#ifndef STM32F10X_CL
RCC->CFGR &= (uint32_t)0xF8FF0000;
#else
RCC->CFGR &= (uint32_t)0xF0FF0000;
#endif /* STM32F10X_CL */
/* Reset HSEON, CSSON and PLLON bits */
RCC->CR &= (uint32_t)0xFEF6FFFF;
/* Reset HSEBYP bit */
RCC->CR &= (uint32_t)0xFFFBFFFF;
/* Reset PLLSRC, PLLXTPRE, PLLMUL and USBPRE/OTGFSPRE bits */
RCC->CFGR &= (uint32_t)0xFF80FFFF;
#ifdef STM32F10X_CL
/* Reset PLL2ON and PLL3ON bits */
RCC->CR &= (uint32_t)0xEBFFFFFF;
/* Disable all interrupts and clear pending bits */
RCC->CIR = 0x00FF0000;
/* Reset CFGR2 register */
RCC->CFGR2 = 0x00000000;
#elif defined (STM32F10X_LD_VL) || defined (STM32F10X_MD_VL) || (defined STM32F10X_HD_VL)
/* Disable all interrupts and clear pending bits */
RCC->CIR = 0x009F0000;
/* Reset CFGR2 register */
RCC->CFGR2 = 0x00000000;
#else
/* Disable all interrupts and clear pending bits */
RCC->CIR = 0x009F0000;
#endif /* STM32F10X_CL */
#if defined (STM32F10X_HD) || (defined STM32F10X_XL) || (defined STM32F10X_HD_VL)
#ifdef DATA_IN_ExtSRAM
SystemInit_ExtMemCtl();
#endif /* DATA_IN_ExtSRAM */
#endif
/* Configure the System clock frequency, HCLK, PCLK2 and PCLK1 prescalers */
/* Configure the Flash Latency cycles and enable prefetch buffer */
SetSysClock();
#ifdef VECT_TAB_SRAM
SCB->VTOR = SRAM_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal SRAM. */
#else
SCB->VTOR = FLASH_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal FLASH. */
#endif
}
两份源码对比，
第一步 CR寄存器 代码操作时钟控制寄存器，将内部8M高速时钟使能，从这里可以看出系统启动后是首先依靠内部时钟源而工作的。
第二步 CFGR寄存器 设置了MCO（微控制器时钟输出）PLL相关（PLL倍频系数，PLL输入时钟源），ADCPRE（ADC时钟），PPRE2(高速APB分频系数)，PPRE1（低速APB分频系数），HPRE(AHB预分频系数)，SW（系统时钟切换），开始时，系统时钟切换到HSI，由它作为系统初始时钟。宏STM32F10X_CL是跟具体STM32芯片相关的一个宏。
第三步 CR寄存器 将RCC_CR寄存器HSEON,CSSON,PLLON位置0，HSEBYP位置0
第四步 主要是跟中断设置有关。开始时，我们需要禁止所有中断并且清除所有中断标志位。不同硬件有不同之处

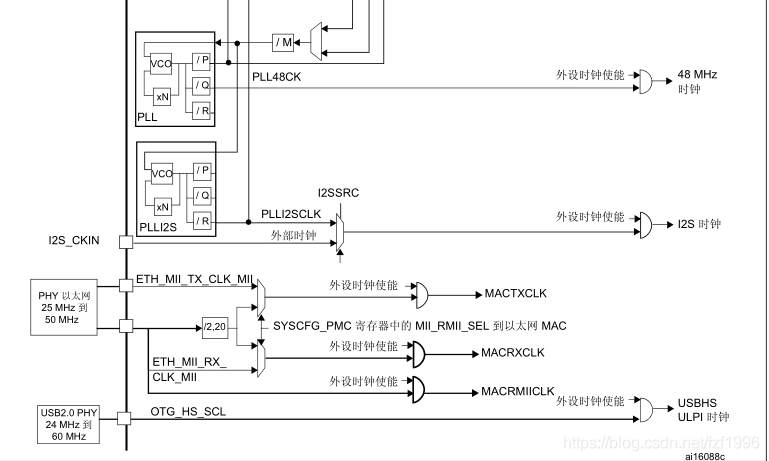

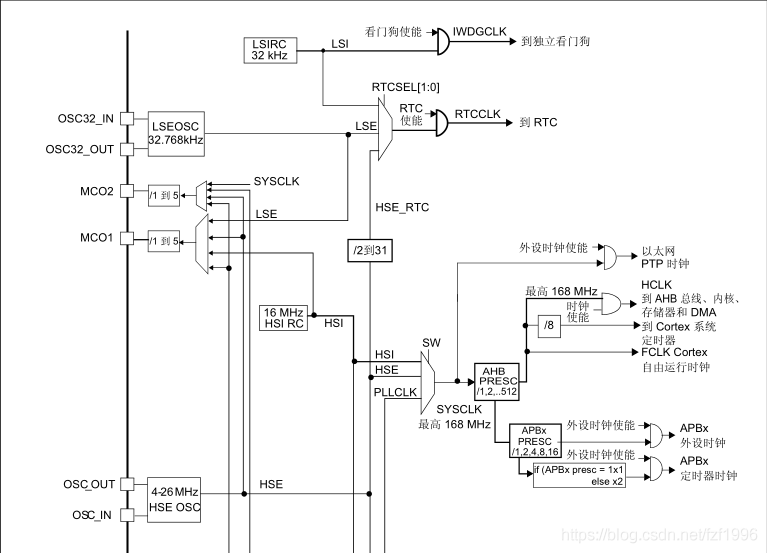

407比103复杂，但过程还是一样。
f407时钟初始化函数
//时钟设置函数
//Fvco=Fs*(plln/pllm);
//Fsys=Fvco/pllp=Fs*(plln/(pllm*pllp));
//Fu***=Fvco/pllq=Fs*(plln/(pllm*pllq));
//Fvco:VCO频率
//Fsys:系统时钟频率
//Fu***:USB,SDIO,RNG等的时钟频率
//Fs:PLL输入时钟频率,可以是HSI,HSE等.
//plln:主PLL倍频系数(PLL倍频),取值范围:64~432.
//pllm:主PLL和音频PLL分频系数(PLL之前的分频),取值范围:2~63.
//pllp:系统时钟的主PLL分频系数(PLL之后的分频),取值范围:2,4,6,8.(仅限这4个值!)
//pllq:USB/SDIO/随机数产生器等的主PLL分频系数(PLL之后的分频),取值范围:2~15.
//外部晶振为8M的时候,推荐值:plln=336,pllm=8,pllp=2,pllq=7.
//得到:Fvco=8*(336/8)=336Mhz
// Fsys=336/2=168Mhz
// Fu***=336/7=48Mhz
//返回值:0,成功;1,失败。
u8 Sys_Clock_Set(u32 plln,u32 pllm,u32 pllp,u32 pllq)
{
u16 retry=0;
u8 status=0;
RCC->CR|=1<<16; //HSE 开启
while(((RCC->CR&(1<<17))==0)&&(retry<0X1FFF))retry++;//等待HSE RDY
if(retry==0X1FFF)status=1; //HSE无法就绪
else
{
RCC->APB1ENR|=1<<28; //电源接口时钟使能
PWR->CR|=3<<14; //高性能模式,时钟可到168Mhz
RCC->CFGR|=(0<<4)|(5<<10)|(4<<13);//HCLK 不分频;APB1 4分频;APB2 2分频.
RCC->CR&=~(1<<24); //关闭主PLL
RCC->PLLCFGR=pllm|(plln<<6)|(((pllp>>1)-1)<<16)|(pllq<<24)|(1<<22);//配置主PLL,PLL时钟源来自HSE
RCC->CR|=1<<24; //打开主PLL
while((RCC->CR&(1<<25))==0);//等待PLL准备好
FLASH->ACR|=1<<8; //指令预取使能.
FLASH->ACR|=1<<9; //指令cache使能.
FLASH->ACR|=1<<10; //数据cache使能.
FLASH->ACR|=5<<0; //5个CPU等待周期.
RCC->CFGR&=~(3<<0); //清零
RCC->CFGR|=2<<0; //选择主PLL作为系统时钟
while((RCC->CFGR&(3<<2))!=(2<<2));//等待主PLL作为系统时钟成功.
}
return status;
}
//系统时钟初始化函数
//plln:主PLL倍频系数(PLL倍频),取值范围:64~432.
//pllm:主PLL和音频PLL分频系数(PLL之前的分频),取值范围:2~63.
//pllp:系统时钟的主PLL分频系数(PLL之后的分频),取值范围:2,4,6,8.(仅限这4个值!)
//pllq:USB/SDIO/随机数产生器等的主PLL分频系数(PLL之后的分频),取值范围:2~15.
void Stm32_Clock_Init(u32 plln,u32 pllm,u32 pllp,u32 pllq)
{
RCC->CR|=0x00000001; //设置HISON,开启内部高速RC振荡
RCC->CFGR=0x00000000; //CFGR清零
RCC->CR&=0xFEF6FFFF; //HSEON,CSSON,PLLON清零
RCC->PLLCFGR=0x24003010; //PLLCFGR恢复复位值
RCC->CR&=~(1<<18); //HSEBYP清零,外部晶振不旁路
RCC->CIR=0x00000000; //禁止RCC时钟中断
Sys_Clock_Set(plln,pllm,pllp,pllq);//设置时钟
//配置向量表
#ifdef VECT_TAB_RAM
MY_NVIC_SetVectorTable(1<<29,0x0);
#else
MY_NVIC_SetVectorTable(0,0x0);
#endif
}

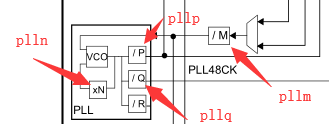

分析函数，Stm32_Clock_Init(336,8,2,7);//设置时钟,168Mhz
//系统时钟初始化函数
//plln:主PLL倍频系数(PLL倍频),取值范围:64~432.
//pllm:主PLL和音频PLL分频系数(PLL之前的分频),取值范围:2~63.
//pllp:系统时钟的主PLL分频系数(PLL之后的分频),取值范围:2,4,6,8.(仅限这4个值!)
//pllq:USB/SDIO/随机数产生器等的主PLL分频系数(PLL之后的分频),取值范围:2~15.
void Stm32_Clock_Init(u32 plln,u32 pllm,u32 pllp,u32 pllq)
plln=336
pllm=8
pllp=2
pllq=7
RCC->CR|=1<<16; //HSE 开启
while(((RCC->CR&(1<<17))==0)&&(retry<0X1FFF))retry++;//等待HSE RDY
if(retry==0X1FFF)status=1; //HSE无法就绪

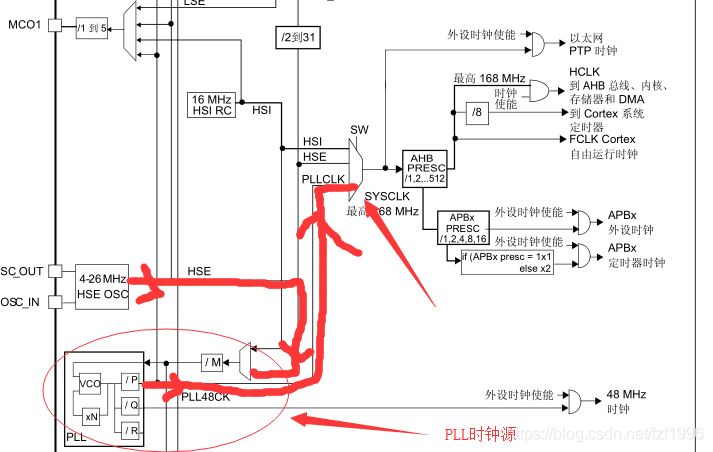

使用HSE，外部高速时钟作为时钟源，8MHz，经过M分频，8M/pllm=1M，N倍频，1M*plln=336M,P分频，336M/2=168M。
则，pll经过倍频，pll时钟源为168MHz。可选做系统时钟SYSCLK。再经过APB分频，2分频得84M,4分频得42M。
然后开启时钟使能，可使用。
