以STM32F030F4P6，uVision开发环境为例，注意了，若使用其它相近芯片，本文仅供参考。

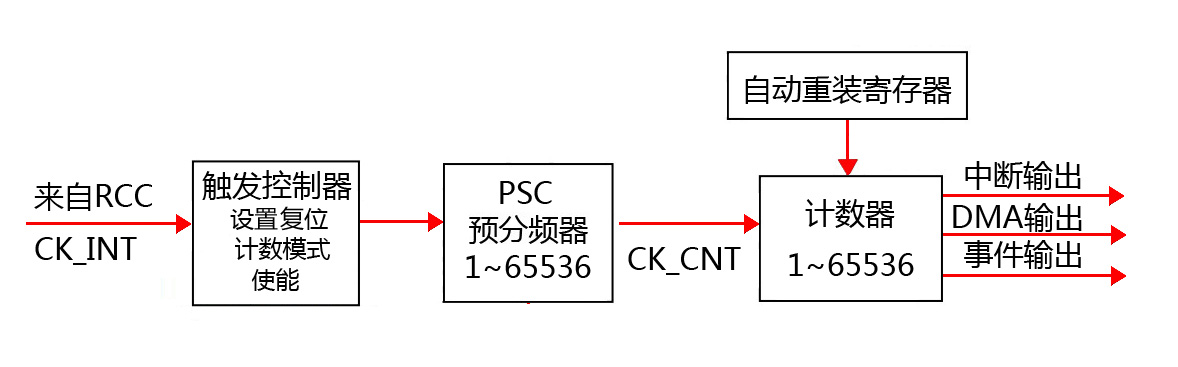

TIM3 结构框图
在中断文件stm32f0xx_it.c 中修改或添加下面语句、函数。
extern void LED1_Toggle（void） ； //外部引入函数声明 加在文件首部
void TIM3_IRQHandler（void） // 加入TIM3中断函数
{
TIM_ClearITPendingBit（TIM3，TIM_IT_Update）; // 清TIM3溢出中断标志位
LED_A4 （）; //亮灯取反灭灯函数
}
下面是main.c文件
#include “stm32f0xx.h”
void LED_Init（void） //LED初始化函数
{
GPIO_InitTypeDef GPIO_InitStruct;
RCC_AHBPeriphClockCmd（RCC_AHBPeriph_GPIOA， ENABLE）; //使能A口的时钟
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_4 ; //指明A4口
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_OUT; //设定输出模式
GPIO_InitStruct.GPIO_OType = GPIO_OType_PP; //设定输出为上拉
GPIO_InitStruct.GPIO_Speed =GPIO_Speed_Level_3; //设定级别为3
GPIO_Init（GPIOA， &GPIO_InitStruct）; //按以上设置初始化A4
}
void LED_A4（void） //亮灯取反灭灯函数
{
GPIO_WriteBit（GPIOA， GPIO_Pin_4， //指定修改A4脚的位
（BitAction）（（1-GPIO_ReadOutputDataBit（GPIOA， GPIO_Pin_4））））; //读A4状态后取反
}
void TIM_INIT_Config（void） //TIM3中断初始化函数
{
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure; //声明TIM_TimeBaseInitTypeDef结构变量
NVIC_InitTypeDef NVIC_InitStructure; //声明NVIC_InitTypeDef 向量结构变量
RCC_APB1PeriphClockCmd（RCC_APB1Periph_TIM3， ENABLE）; //使能TIM3时钟
// 定时器基础设置
TIM_TimeBaseStructure.TIM_Period = 1199; //设置自动重载计数=1199+1=1200
TIM_TimeBaseStructure.TIM_Prescaler = 2-1; //定时器的时钟频率=TIM_Prescaler+1=2；
TIM_TimeBaseStructure.TIM_ClockDivision = 1; //输入捕获时滤波用的参数，必须设一下
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //向上计数
TIM_TimeBaseInit（TIM3， &TIM_TimeBaseStructure）; //根据指定的参数初始
// TIM3 中断嵌套设置
NVIC_InitStructure.NVIC_IRQChannel = TIM3_IRQn; //选择TIM3的IRQ通道
NVIC_InitStructure.NVIC_IRQChannelPriority = 0; //IRQ通道优先级=0
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能IRQ通道
NVIC_Init（&NVIC_InitStructure）; //按以参数上设置
TIM_ClearFlag（TIM3， TIM_FLAG_Update）; //清除标志位，以免一启用中断后立即产生中断
TIM_ARRPreloadConfig（TIM3， DISABLE）; //禁止ARR预装载缓冲器
TIM_ITConfig（TIM3，TIM_IT_Update， ENABLE）; //使能TIM3溢出中断
TIM_Cmd（TIM3， ENABLE）; //使能TIM3 总中断
}
int main（void）
{
LED_Init（）; //LED初始化函数
TIM_INIT_Config（）; //TIM3中断初始化函数
while （1） //主环等待
{｝
｝
说明：
1 上面“使能TIM3时钟”就是打开开关，引入RCC的CK_INT，见另一篇博文“彻底整明白STM32F030 的时钟”，之前设置CK_INT的时钟为48M，所以TIM3预分频系数=2时，分频后时钟=24M。
2 24M时钟进入TIM3计数器，计数器溢出门限设置为1200，什么意思？
这是说24M时钟意味着每秒有24000000个脉冲入重载计数器，每查够1200个脉冲计数器就溢出，输出1个中断信号，然后程序跳入中断去翻转A4脚灯的状态，亮、灭、亮、灭 。..。
3 24MHz时钟每秒有24000000个脉冲，每个脉冲的时间=1秒/24000000
1200个脉冲的时间=1200*（1秒/24000000）=0.05*10-3 秒
所以A4脚灯亮0.05*10-3 秒，然后灭0.05*10-3 秒，亮0.05*10-3 秒，再灭0.05*10-3 秒，如此循环；
两个亮之间的间隔时间 = 亮0.05*10-3 +灭0.05*10-3 秒=0.1*10-3 秒
两个亮之间的间隔时间秒的倒数 = 频率Hz =1/0.1*10-3 秒=10000Hz=10KHz
用频率计测A4脚的频率=10KHz，如果设置频率小于30Hz，能看到A4脚接的LED灯在闪。
4 如何改变频率呢？
很简单，调整TIM3重载计数器溢出门限值和预分频系数都可以的。
还有别的方法调整TIM3中断输出频率吗？ 当然有，别忘了CK_INT入TIM3前，时钟系统还有不少可调整的分频器、倍频器哦，翻翻博主的其它相关文章参考下吧。
