如何设计出一款基于STM32F103单片机的直流电压电流检测仪？

回帖（1）

颜珍可

2021-11-8 10:04:13

系统功能设计

（末尾附文件）

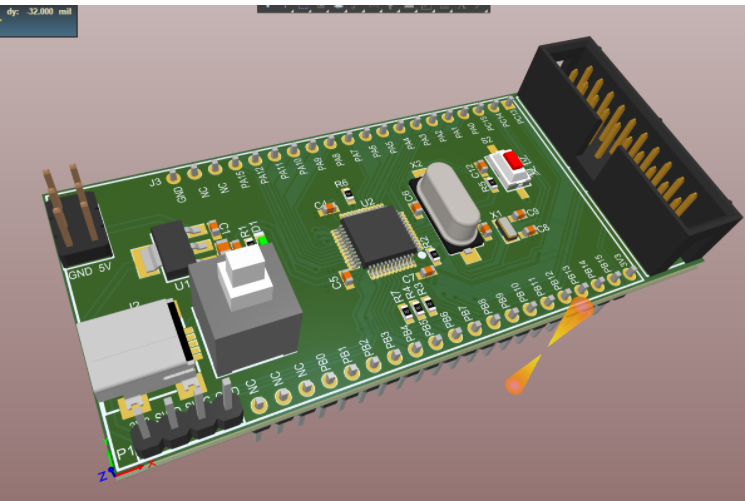

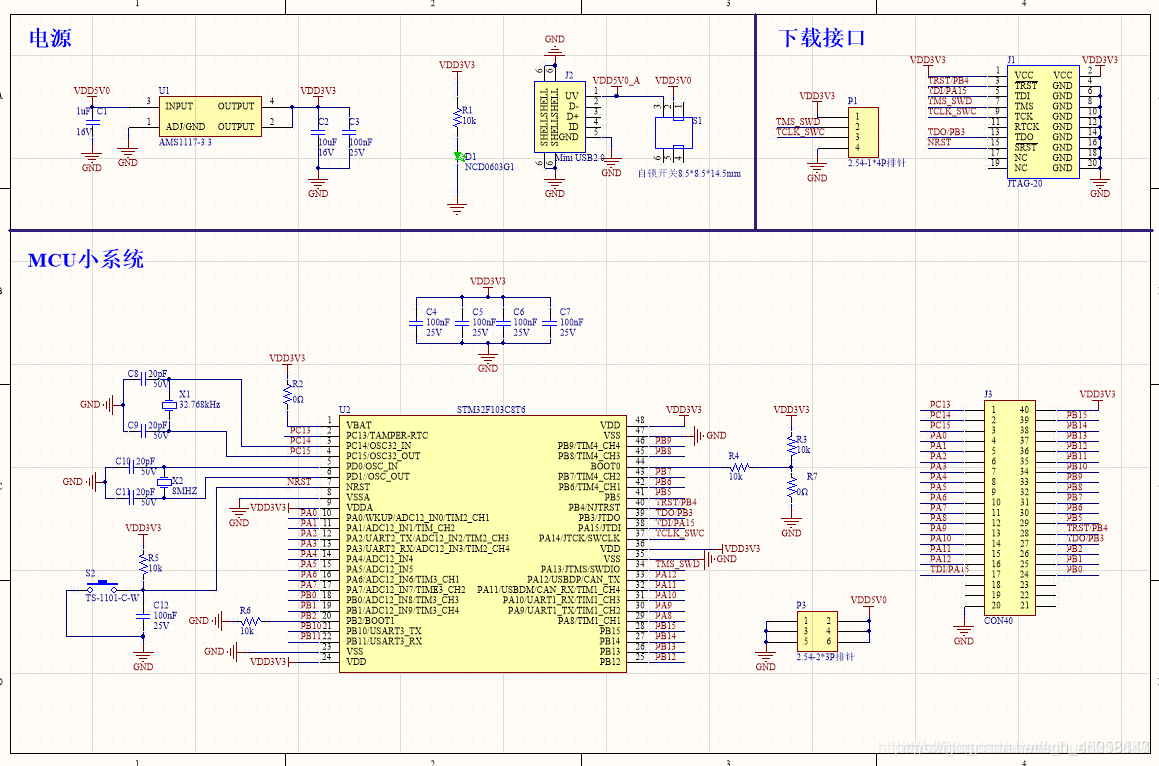

本系统由STM32F103C8T6单片机核心板、ACS712电流检测模块、电压采集、LCD1602液晶及电源组成。
1、通过单片机检测电压（15V内）和直流电流（5A内），并在1602液晶上显示。
2、电压和电流的显示最小单位0.1V,0.1A。功率=电压*电流。

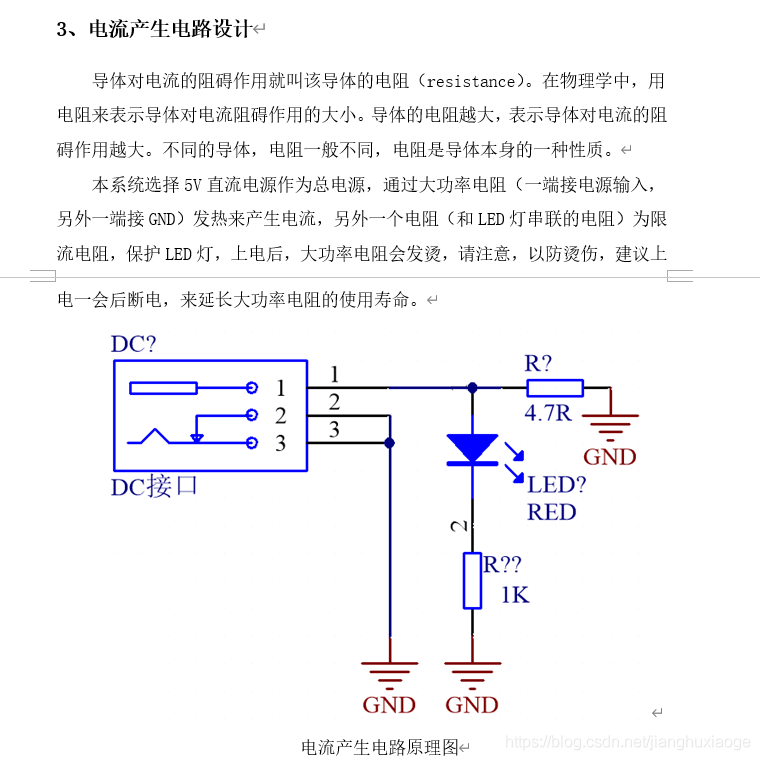

3、通过大功率电阻作为假负载产生电流以备检测。
4、如果检测外部电压或者电流大小，一定要将功率负载电阻去掉。
