如何实现ABOV单片机内部定时器Timer0的PWM代码？

如何实现ABOV单片机内部定时器timer0的PWM代码？

回帖（1）

成贯征

2021-10-28 14:34:03

一、准备工作
  1、KEIL C51编译环境
  2、CodeGen8 代码生成器
  3、MC96F6332D 开发板
  4、USB-OCD II仿真器
  二、内部定时器PWM代码生成

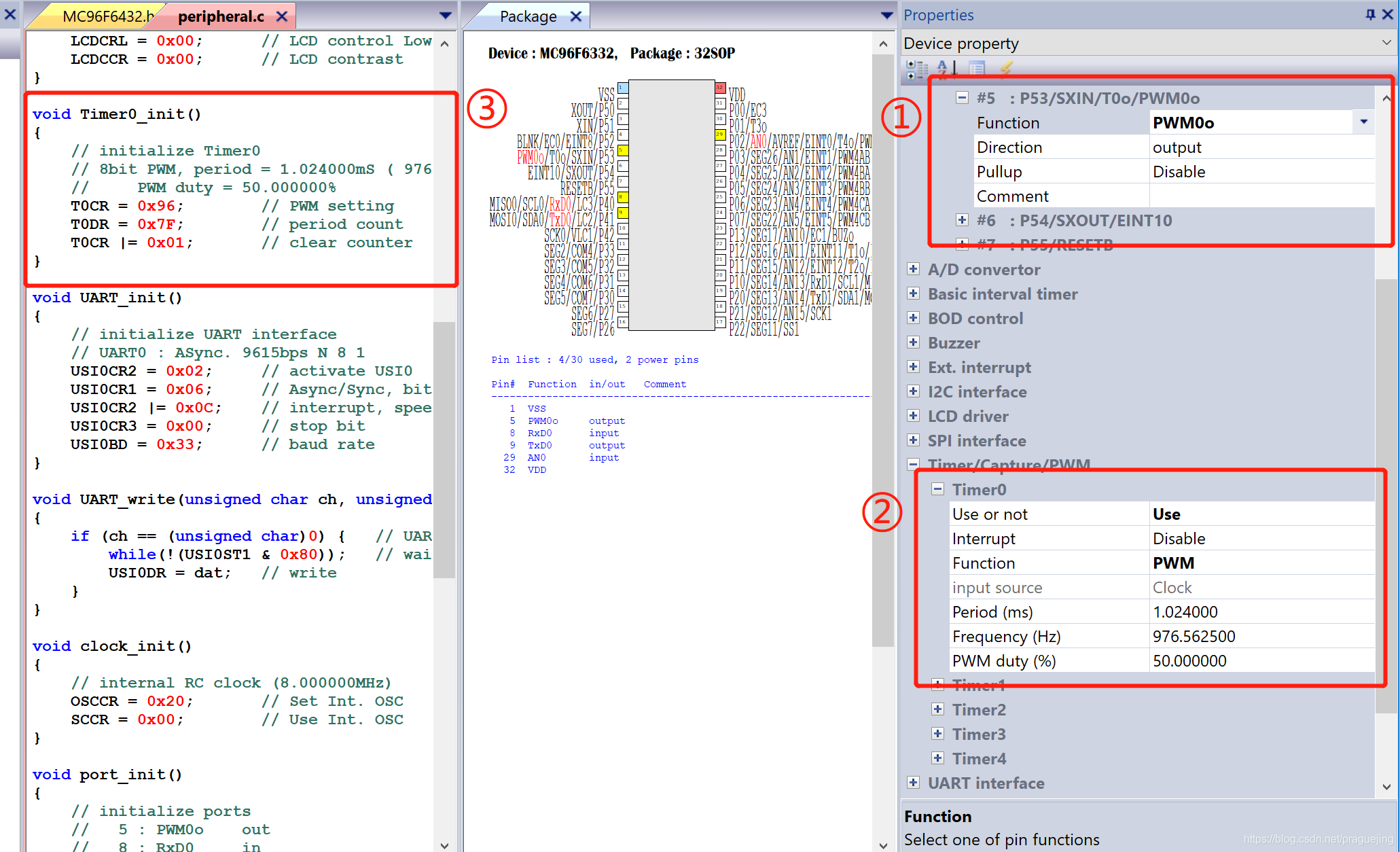

  1、在CodeGen8 代码生成器的外设窗口中选择内部RC时钟作为时钟源，设置时钟源的频率为8MHz；配置内部Timer0的PWM输出引脚P53的功能为PWM0O，如下图中①所示；配置Timer0为PWM模式，频率为1kHz（因为时钟分频的原因，不能达到精确额1Khz频率）；占空比为50%；如下图②所示；配置后Timer0的代码如下图③所示；

  2、点击CodeGen8 中的C 图标，自动打开KEIL C51软件；

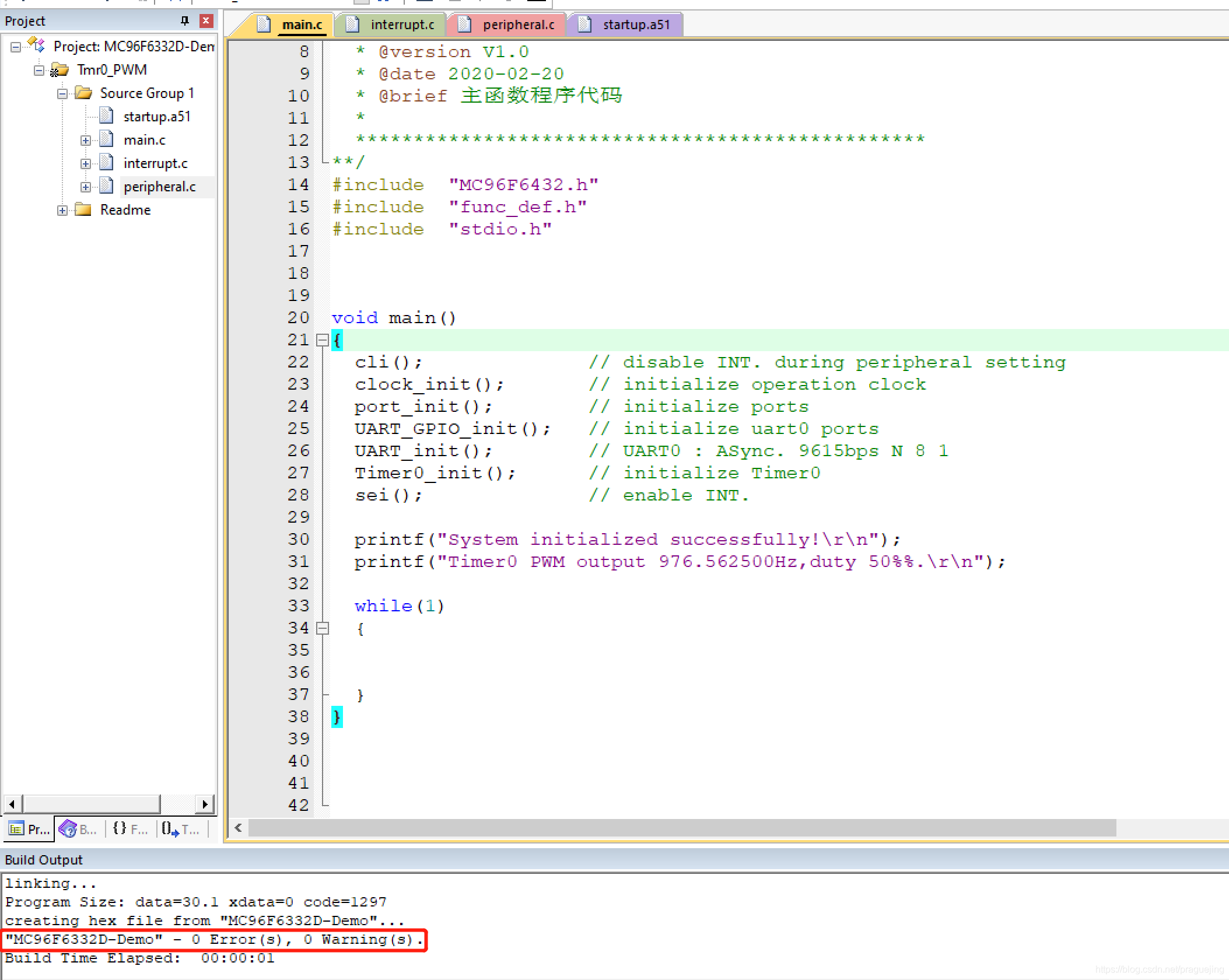

  3、编译工程，结果如下所示：

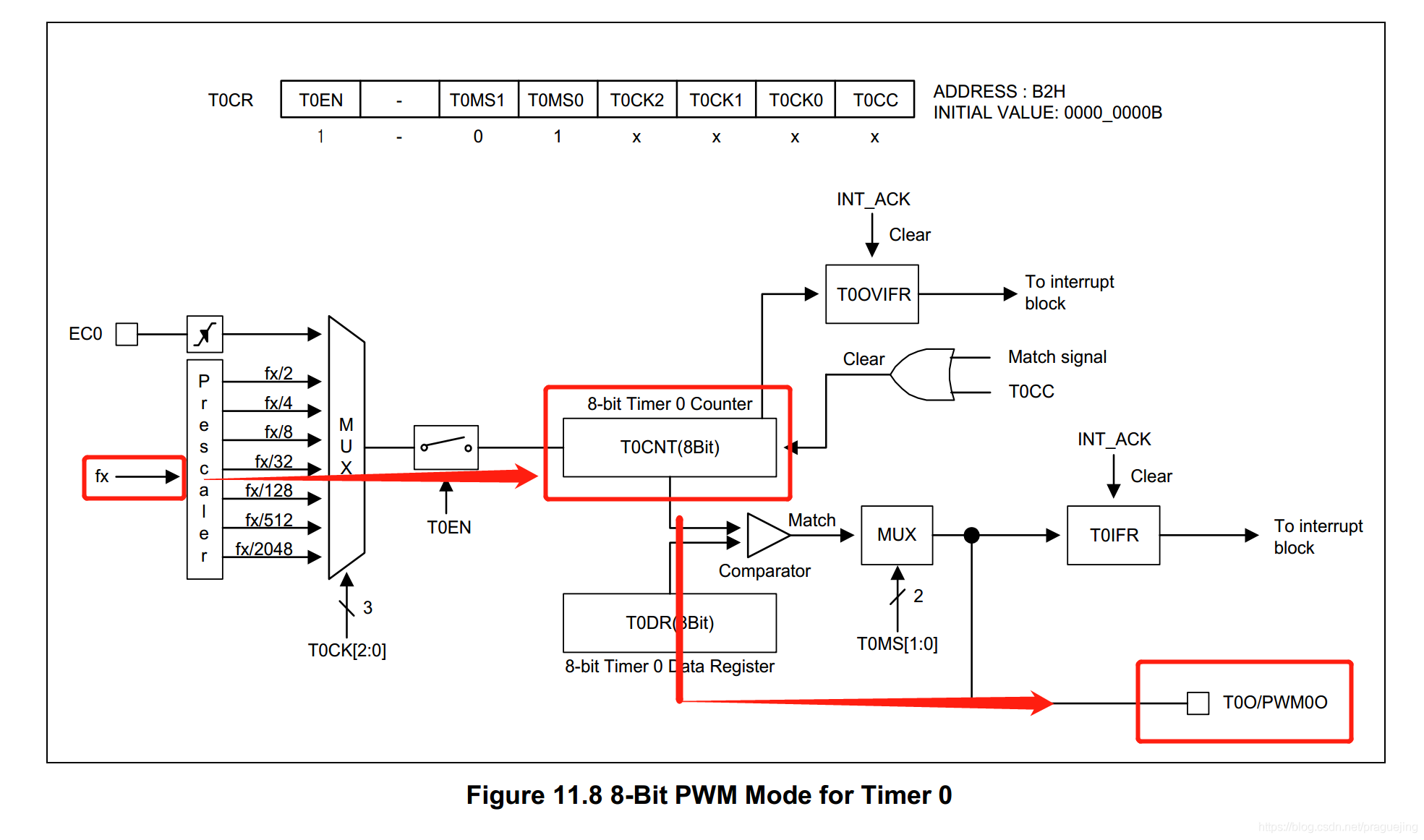

  4、关于TIMER0工作流程简介：

  5、Timer0寄存器简单介绍：

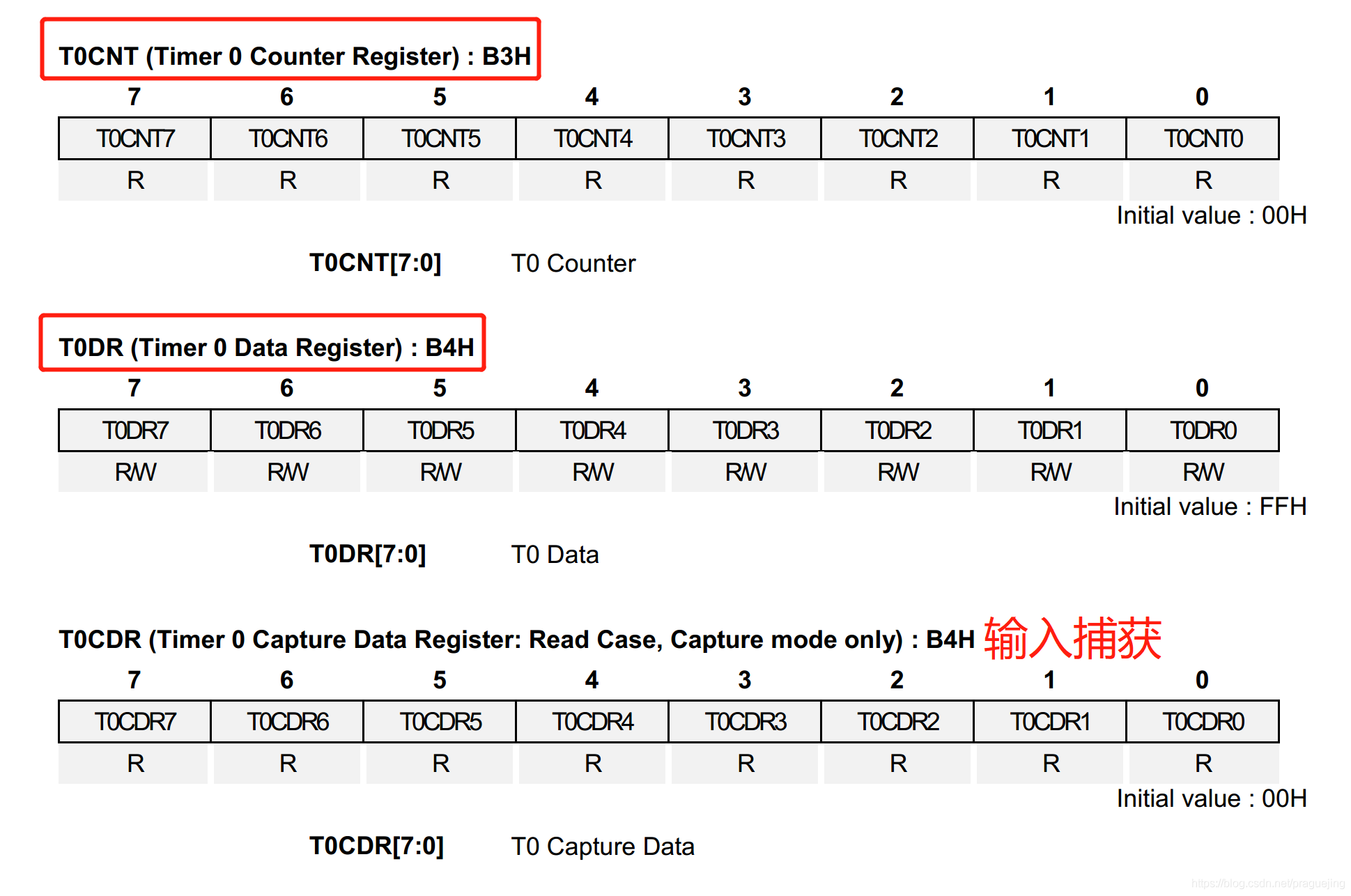

  1）、数据寄存器：

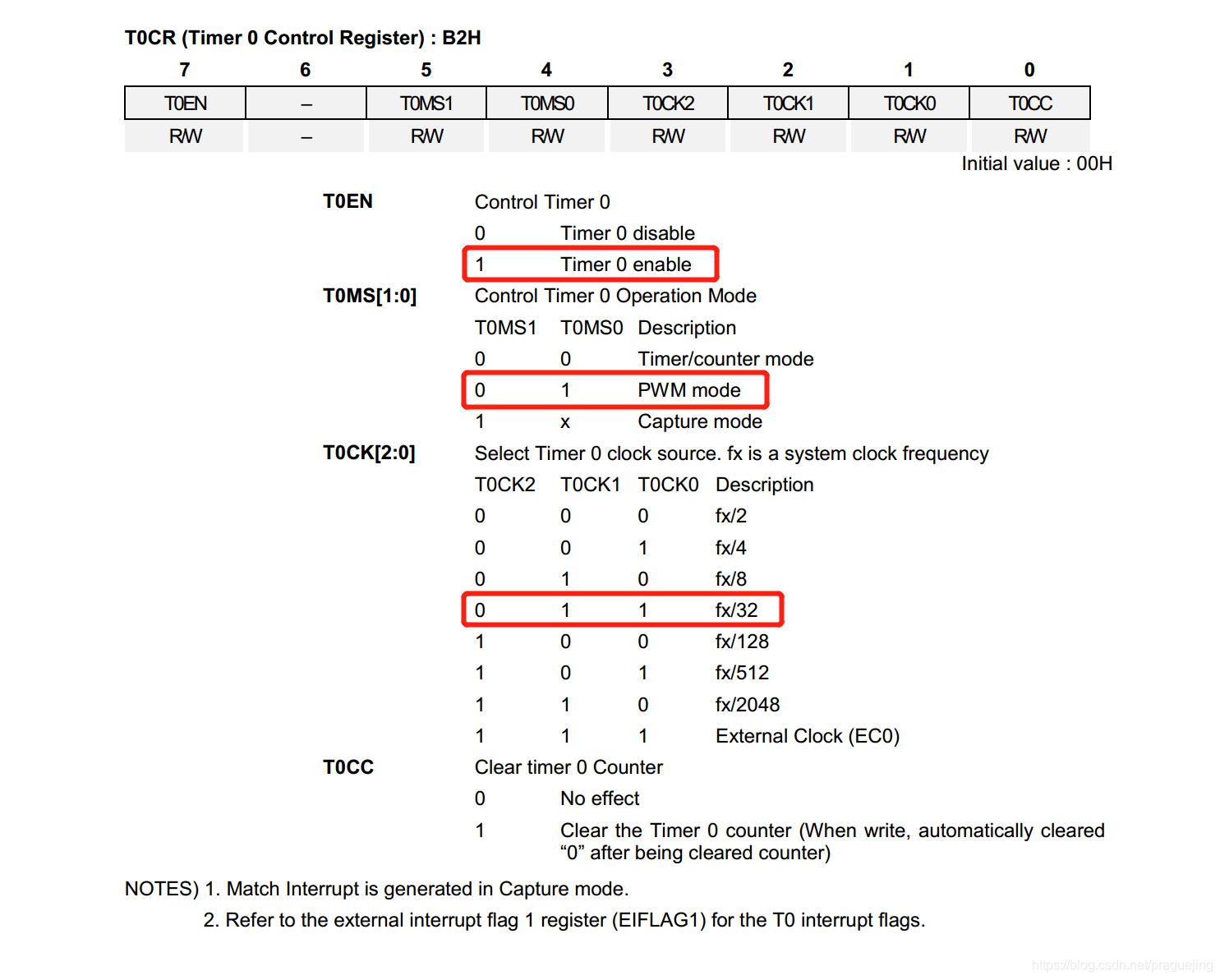

  2）、控制寄存器：

  提示：当T0DR = 0x00H；PWM0O输出持续的高电平；当T0DR = 0xFFH；PWM0O输出持续的低电平；
  输出频率频率为：f(pwm) = fx /（0xFF+1）*T0CK[2:0] = 8000000/（255+1）*32 = 976.5625Hz；

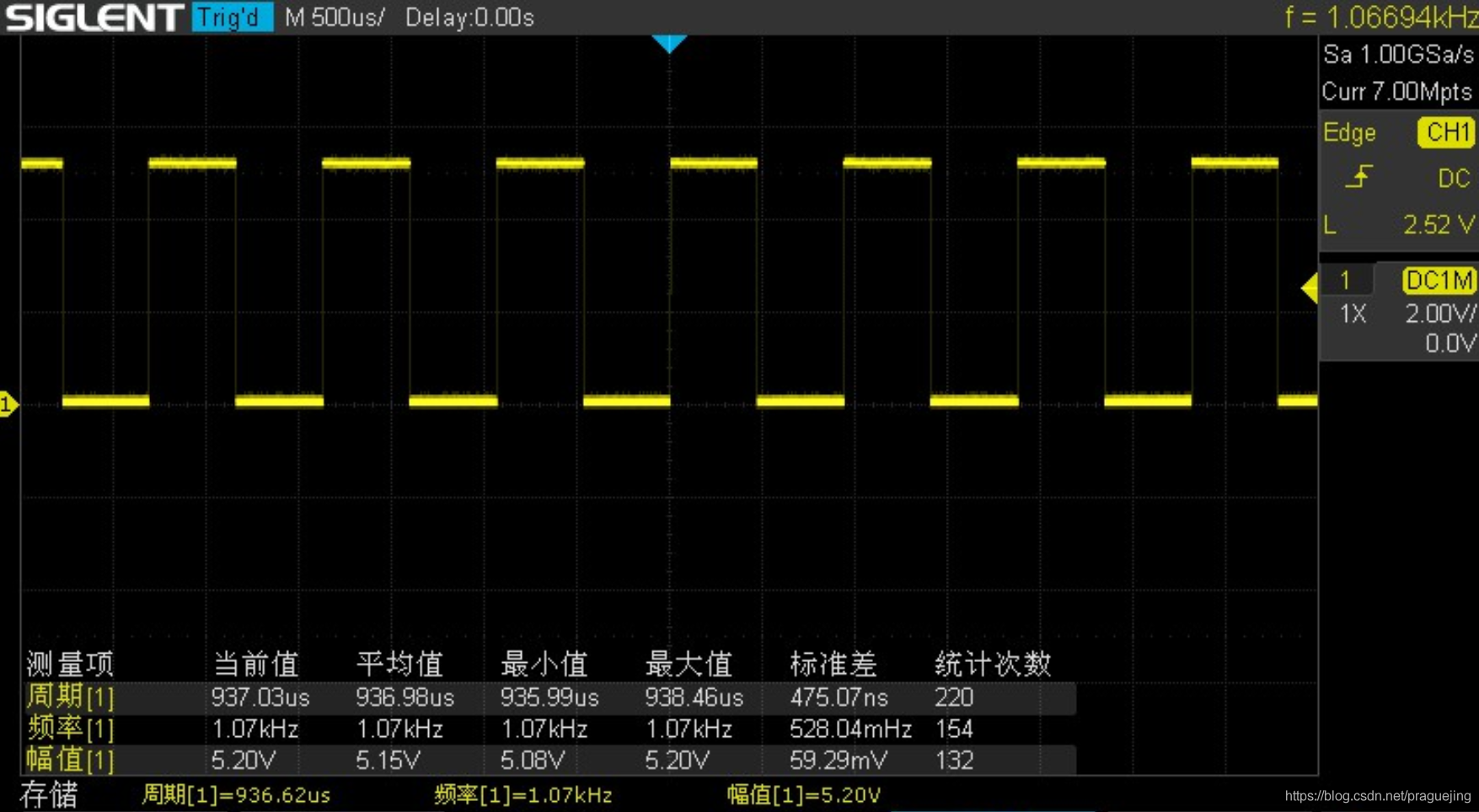

  6、点击编译器的下载按钮，将刚刚编译好的代码下载到MCU中进行仿真调试；连接P53引脚到示波器端口，可以看到P53的定时器输出PWM波形如下所示：

  三、实验现象（具体内容可以参考工程中的Readme.txt文件）
  1、MCU主频选择为内部8MHz；
  2、Timer0的时钟频率计算公式为：f(pwm) = fx /（0xFF+1）*T0CK[2:0] = 8000000/（255+1）*32 = 976.5625Hz；
  3、具体的代码可以访问链接：https://share.weiyun.com/5wD9pAm；进行免费获取。

因为小编自己能力水平有限，文中难免有错误或表达失误的信息，还望广大阅读者留言批评指正，谢谢。
