一年前做过的S型曲线加减速算法，再次做的时候竟然犯错，在此总结记录一下，方便以后查阅，同时希望帮助初学者提供简单的参考资料（注：本项目采用的带细分的驱动器，MCU的OC比较输出模块产生50%的PWM方波）。
S型曲线的的方程，

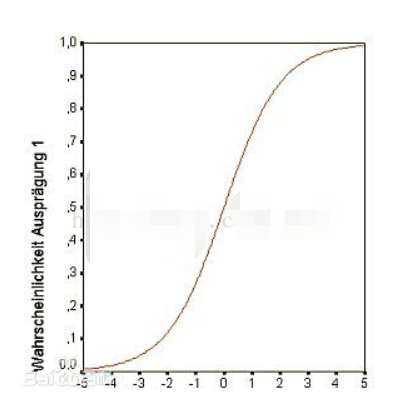

在[-5，5]的图形如下图所示：
如要将此曲线应用在步进电机的加、减速过程中，需要将方程在XY坐标系进行平移，同时对曲线进行拉升变化：
其中的A分量在y方向进行平移，B分量在y方向进行拉伸，ax+b分量在x方向进行平移和拉伸。
项目中加速过程：从5600Hz加速到64000Hz，采用4细分。输出比较模块所用的定时器驱动频率为10M，采用1000个点进行加速处理。最终根据项目的需要，在加速过程中采用的曲线方程为：
其中的Fcurrent为length(1000)个点中的单个频率值。Fmin起始频率为5600; Fmax为最大频率64000; -flexible*(i - num)/num是对S型曲线进行拉伸变化，其中flexible代表S曲线区间（越大代表压缩的最厉害，中间（x坐标0点周围）加速度越大；越小越接近匀加速。理想的S曲线的取值为4-6），i是在循环计算过程中的索引，从0开始，num为 length/2 大小(这样可以使得S曲线对称)。在项目中i的区间[0,1000), num=1000/2=500。这些参数均可以修改。提供的计算接口如下。
对应的计算接口code:
/* calculate the Period and Freq array value, fill the Period value into the Period register during the timer interrupt.
*calculate the acceleration procedure , a totally 1000 elements array.
* parameter fre[]: point to the array that keeps the freq value.
* period[]: point to the array that keeps the timer period value.
* len: the procedure of acceleration length.it is best thing to set the float number, some compile software maybe transfer error if set it as a int
* fre_max: maximum speed, frequency vale.
* fre_min: start minimum speed, frequency vale. mind : 10000000/65535 = 152, so fre_min can't less than 152.
* flexible: flexible value. adjust the S curves
*/
void CalculateSModelLine(float fre[], unsigned short period[], float len, float fre_max, float fre_min, float flexible)
{
int i=0;
float deno ;
float melo ;
float delt = fre_max-fre_min;
for(; i
{
melo = flexible * (i-len/2) / (len/2);
deno = 1.0 / (1 + expf(-melo)); //expf is a library function of exponential(e)
fre
= delt * deno + fre_min;
period = (unsigned short)(10000000.0 / fre); // 10000000 is the timer driver frequency
}
return ;
}

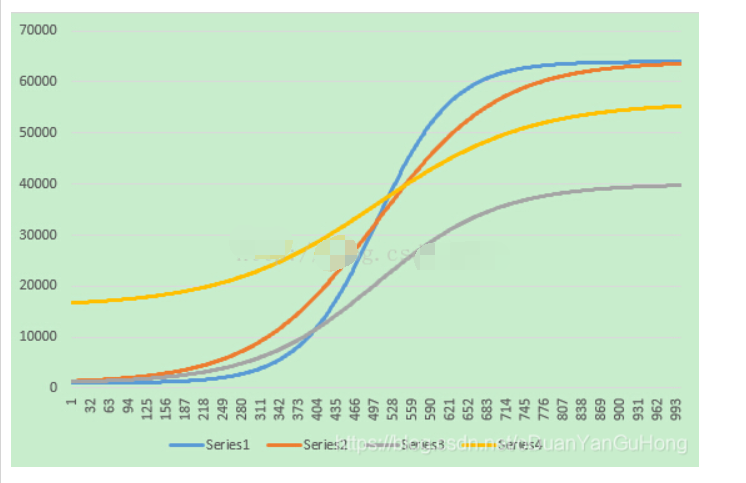

通过CalculateSModelLine接口得到如下不同的几条加速曲线：
黄色：CalculateSModelLine(Freq, Period, 1000, 56000, 16000, 4);
橙色：CalculateSModelLine(Freq, Period, 1000, 64000, 500, 8);
蓝色：CalculateSModelLine(Freq, Period, 1000, 64000, 500, 15);
灰色：CalculateSModelLine(Freq, Period, 1000, 40000, 500, 5);
最后可以估算加速过程的时间和角位移，以橙色曲线为例：CalculateSModelLine(Freq, Period, 1000, 64000, 500, 8)为例（假设在中断中没有 if(CountForAcc++ > 2) 条件限制）：
时间：Period第一个点的值为10000000/500 = 20000，最后也点的值 10000000/64000=156，平均值为10000左右，timer中断的平均时间Tn=10000/10000000=1ms, 1000个点，总时间为1s，当然，起始频率大加速时间就越短，比如Fmin=16000Hz，Fmax=64000，则40ms左右即可完成加速过程。
角位移：1.8(单步) * 1000（步数） / 4（细分）= 450°
上述为加速过程，减速同样的道理，只要将方程改为:
可以得到减速曲线如下所示：
一年前做过的S型曲线加减速算法，再次做的时候竟然犯错，在此总结记录一下，方便以后查阅，同时希望帮助初学者提供简单的参考资料（注：本项目采用的带细分的驱动器，MCU的OC比较输出模块产生50%的PWM方波）。
S型曲线的的方程，
在[-5，5]的图形如下图所示：
如要将此曲线应用在步进电机的加、减速过程中，需要将方程在XY坐标系进行平移，同时对曲线进行拉升变化：
其中的A分量在y方向进行平移，B分量在y方向进行拉伸，ax+b分量在x方向进行平移和拉伸。
项目中加速过程：从5600Hz加速到64000Hz，采用4细分。输出比较模块所用的定时器驱动频率为10M，采用1000个点进行加速处理。最终根据项目的需要，在加速过程中采用的曲线方程为：
其中的Fcurrent为length(1000)个点中的单个频率值。Fmin起始频率为5600; Fmax为最大频率64000; -flexible*(i - num)/num是对S型曲线进行拉伸变化，其中flexible代表S曲线区间（越大代表压缩的最厉害，中间（x坐标0点周围）加速度越大；越小越接近匀加速。理想的S曲线的取值为4-6），i是在循环计算过程中的索引，从0开始，num为 length/2 大小(这样可以使得S曲线对称)。在项目中i的区间[0,1000), num=1000/2=500。这些参数均可以修改。提供的计算接口如下。
对应的计算接口code:
/* calculate the Period and Freq array value, fill the Period value into the Period register during the timer interrupt.
*calculate the acceleration procedure , a totally 1000 elements array.
* parameter fre[]: point to the array that keeps the freq value.
* period[]: point to the array that keeps the timer period value.
* len: the procedure of acceleration length.it is best thing to set the float number, some compile software maybe transfer error if set it as a int
* fre_max: maximum speed, frequency vale.
* fre_min: start minimum speed, frequency vale. mind : 10000000/65535 = 152, so fre_min can't less than 152.
* flexible: flexible value. adjust the S curves
*/
void CalculateSModelLine(float fre[], unsigned short period[], float len, float fre_max, float fre_min, float flexible)
{
int i=0;
float deno ;
float melo ;
float delt = fre_max-fre_min;
for(; i
{
melo = flexible * (i-len/2) / (len/2);
deno = 1.0 / (1 + expf(-melo)); //expf is a library function of exponential(e)
fre
= delt * deno + fre_min;
period = (unsigned short)(10000000.0 / fre); // 10000000 is the timer driver frequency
}
return ;
}
通过CalculateSModelLine接口得到如下不同的几条加速曲线：
黄色：CalculateSModelLine(Freq, Period, 1000, 56000, 16000, 4);
橙色：CalculateSModelLine(Freq, Period, 1000, 64000, 500, 8);
蓝色：CalculateSModelLine(Freq, Period, 1000, 64000, 500, 15);
灰色：CalculateSModelLine(Freq, Period, 1000, 40000, 500, 5);
最后可以估算加速过程的时间和角位移，以橙色曲线为例：CalculateSModelLine(Freq, Period, 1000, 64000, 500, 8)为例（假设在中断中没有 if(CountForAcc++ > 2) 条件限制）：
时间：Period第一个点的值为10000000/500 = 20000，最后也点的值 10000000/64000=156，平均值为10000左右，timer中断的平均时间Tn=10000/10000000=1ms, 1000个点，总时间为1s，当然，起始频率大加速时间就越短，比如Fmin=16000Hz，Fmax=64000，则40ms左右即可完成加速过程。
角位移：1.8(单步) * 1000（步数） / 4（细分）= 450°
上述为加速过程，减速同样的道理，只要将方程改为:
可以得到减速曲线如下所示：
