stm32F429IGT6芯片详解

　　型号：
　　stm32F429IGT6
　　描述：
　　1、高性能、主频180MHz，cortex-m4，
　　2、Flash为1M，SRAM为256KB
　　3、引脚为176pin

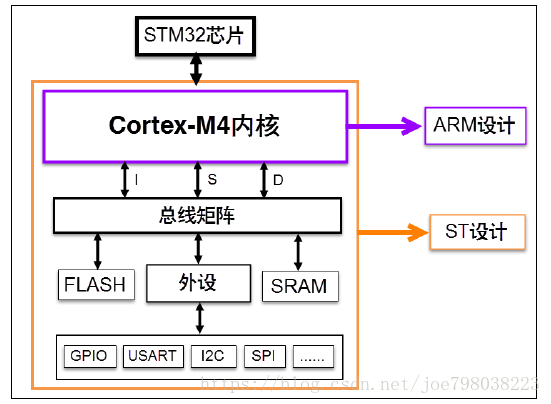

　　芯片框架：
　　

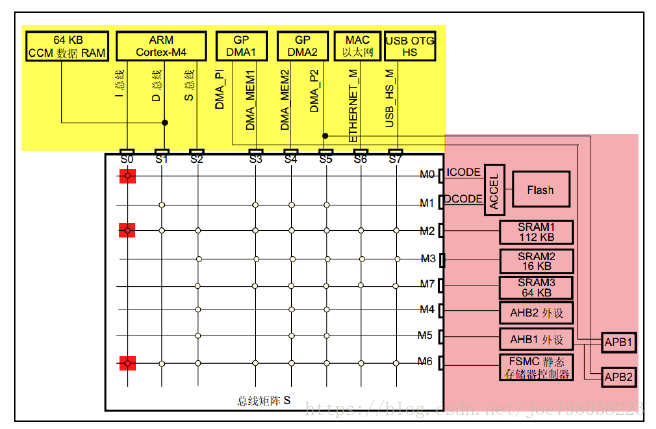

　　总线矩阵图：
　　
　　其主控总线8条（S0~S7），被控总线7条（M0~M6，其包括：Flash、RAM和外设）。在总线交叉的时候即可进行相互通信。

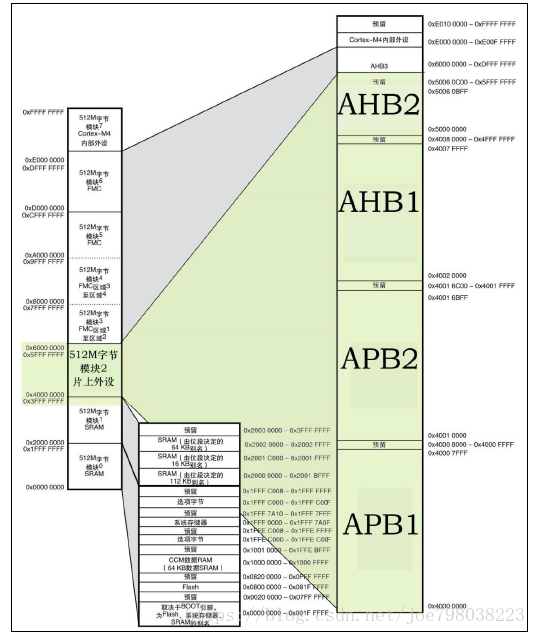

　　存储器映射：（存储器本身没有地址，给存储器分配地址的过程叫存储器映射）
　　
　　程序存储器、数据存储器、寄存器和IO口共同排列在4G地址空间中，其平均分为8个块，每个块为512MB。

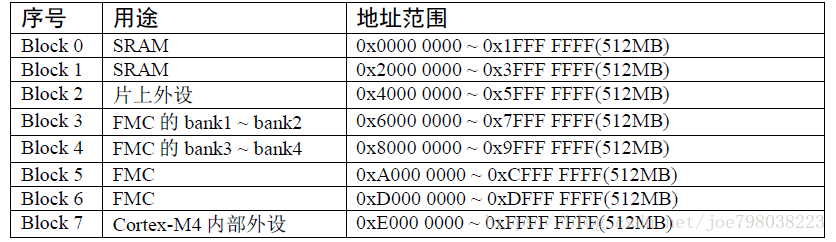

　　如下表所示：
　　
　　Block0设置为内部Flash，Block1设置为内部RAM，Block2设置为片上外设。
　　根据外设的总线速度不同，Block2被分为APB（APB1和APB2）和AHB（AHB1和AHB2），AHB3包含了Block3/4/5/6，其用于外部扩展存储器，如SDRAM。
　　寄存器映射：（给已经分配好的地址取别名的过程叫寄存器映射）
　　在C语言中用#define命令进行寄存器映射。

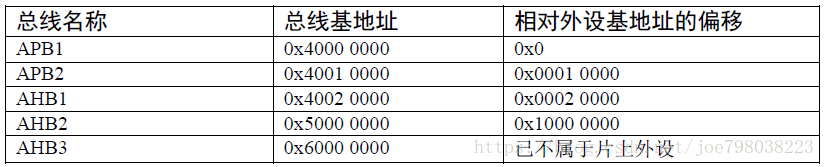

　　外设地址映射
　　
　　APB为挂载低速外设，AHB为挂载高速外设，默认时钟时AHB速度为90MHz，APB速度为45MHz。
