STM32F10x ADC的特点有哪些

　　ADC基本原理-M3
　　ADC是Analog-to-Digital Converter的缩写。指模/数转换器或者模拟/数字转换器。是指将连续变量的模拟信号转换为离散的数字信号的器件。ADC典型的模拟数字转换器将模拟信号转换为表示一定比例电压值的数字信号。
　　STM32F10x ADC特点
　　1、12位逐次逼近型的模拟数字转换器。
　　2、最多带3个ADC控制器
　　3、最多支持18个通道，可最多测量16个外部和2个内部信号源。
　　4、支持单次和连续转换模式
　　5、转换结束，注入转换结束，和发生模拟看门狗事件时产生中断。
　　6、通道0到通道n的自动扫描模式
　　7、自动校准
　　8、采样间隔可以按通道编程
　　9、规则通道和注入通道均有外部触发选项
　　10、转换结果支持左对齐或右对齐方式存储在16位数据寄存器
　　11、ADC转换时间：最大转换速率 1us。（最大转换速度为1MHz，在ADCCLK=14M，采样周期为1.5个ADC时钟下得到。）
　　12、 ADC供电要求：2.4V-3.6V
　　13、ADC输入范围：VREF- ≤ VIN ≤ VREF+

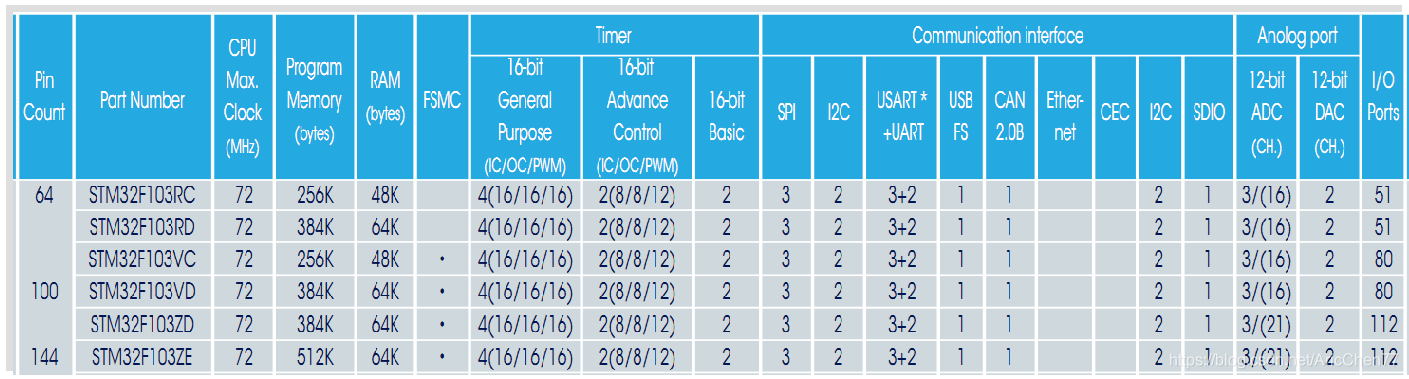

　　STM32F10x大容量芯片带3个ADC控制器
　　
　　其中144脚芯片因为带PF脚，所以多5个通道，为21个外部通道。小于144脚芯片只有16个外部通道。

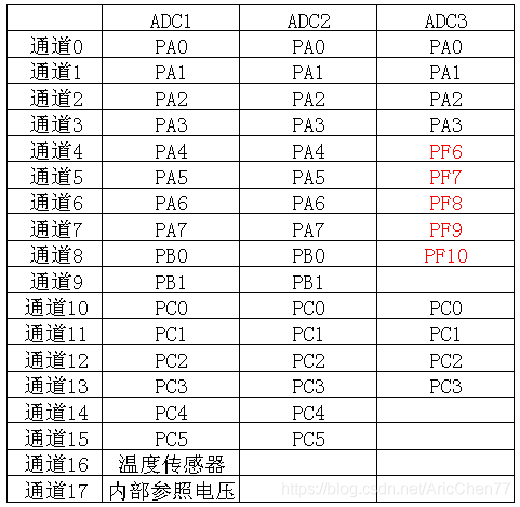

　　STM32F10x系列芯片ADC通道和引脚对应关系
　　
　　ADC引脚
　　

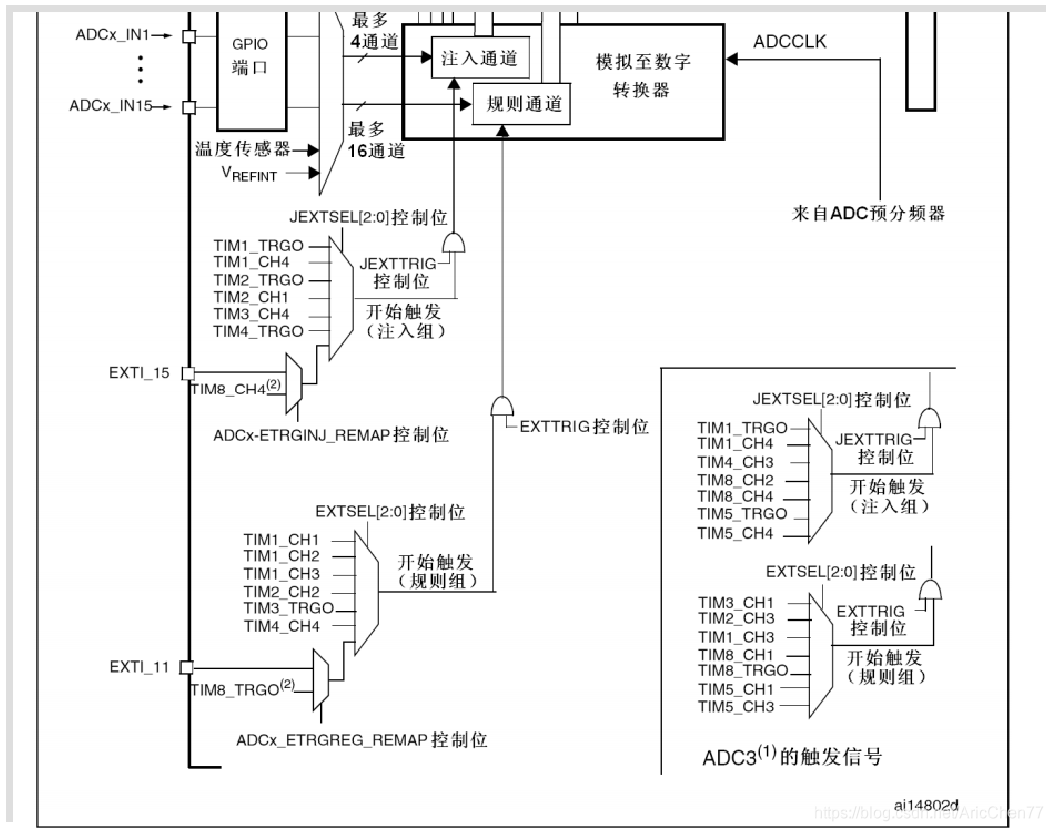

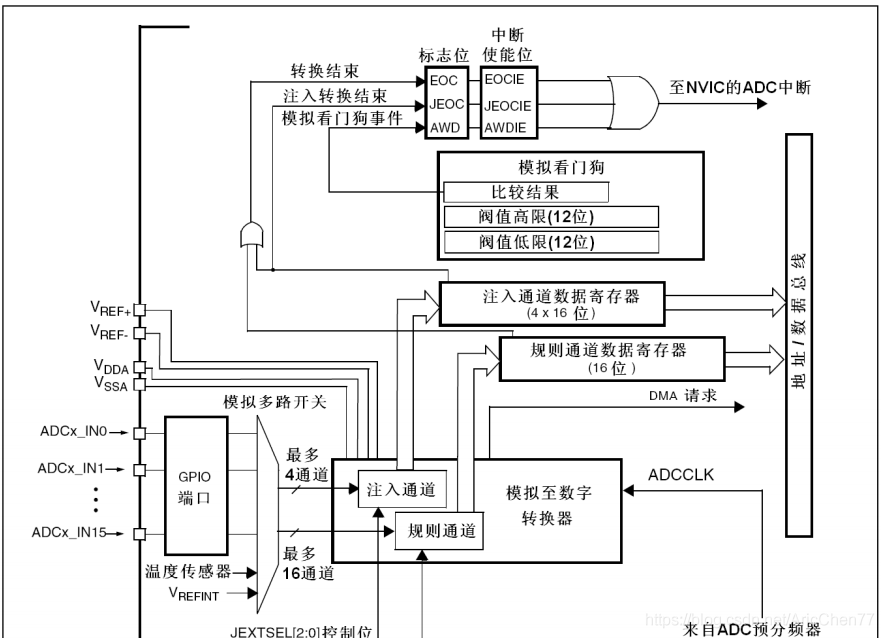

　　ADC框图
　　
　　
　　STM32通道组
　　1、规则通道组：相当正常运行的程序。最多16个通道。 规则通道和它的转换顺序在ADC_SQRx寄存器中选择，规则组转换的总数应写入ADC_SQR1寄存器的L［3:0］中。
　　2、 注入通道组：相当于中断。最多4个通道。注入组和它的转换顺序在ADC_JSQR寄存器中选择。注入组里转化的总数应写入ADC_JSQR寄存器的L［1:0］中。

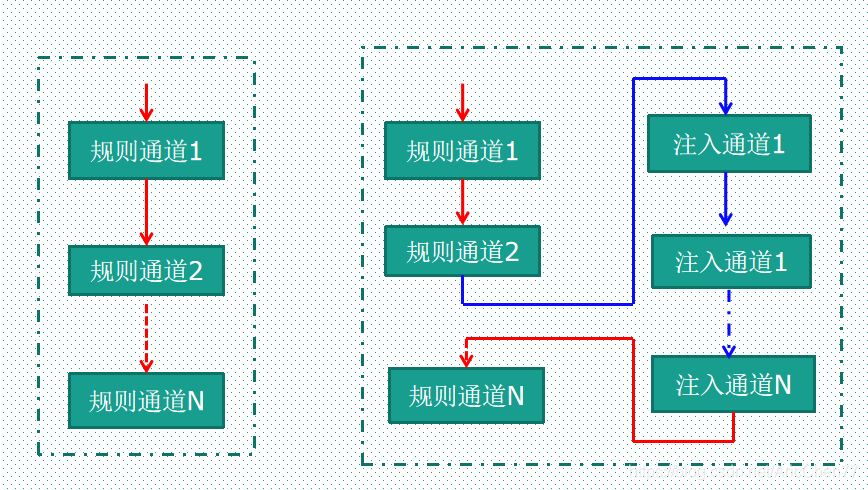

　　如图所示
　　
　　STM32F1的ADC的各通道可以单次，连续，扫描或者间断模式执行。

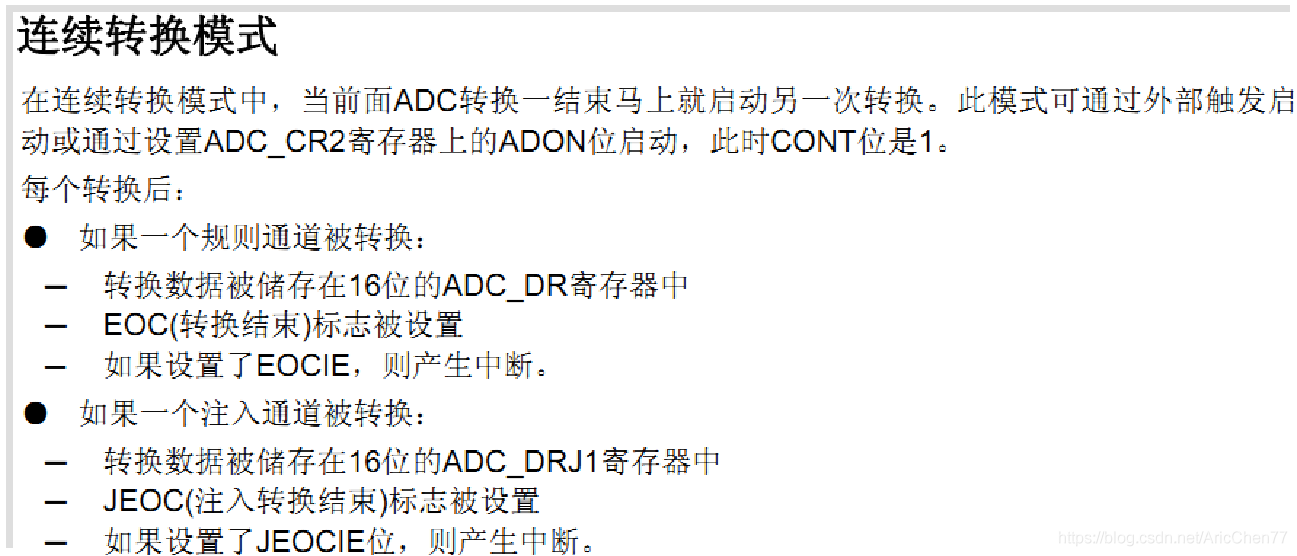

　　单次转化 VS 连续转换
　　
　　

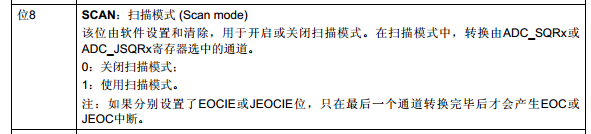

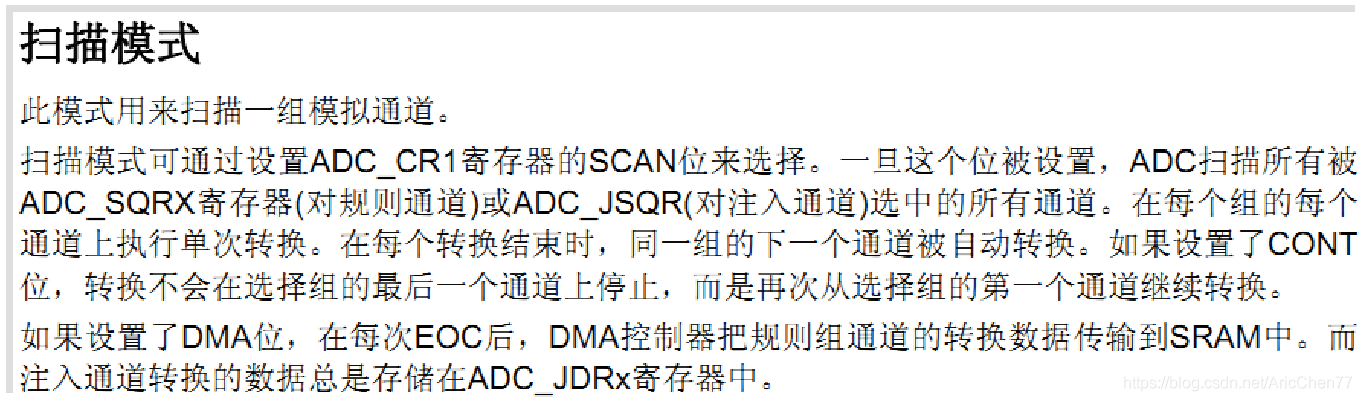

　　扫描模式
　　
　　

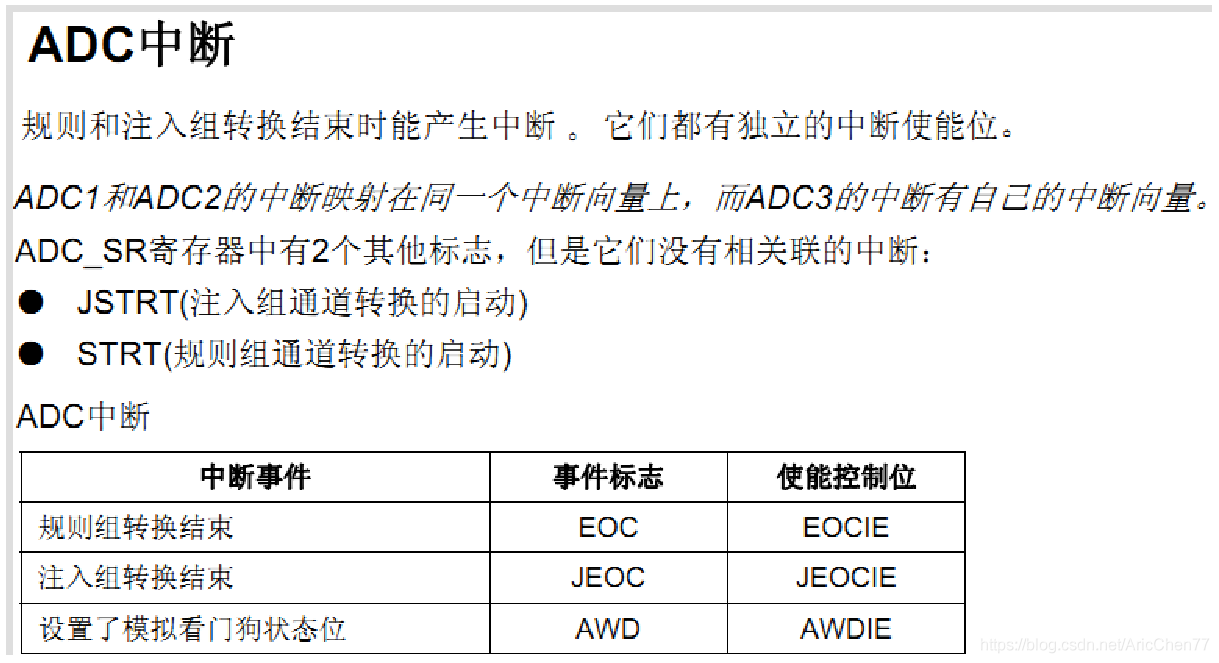

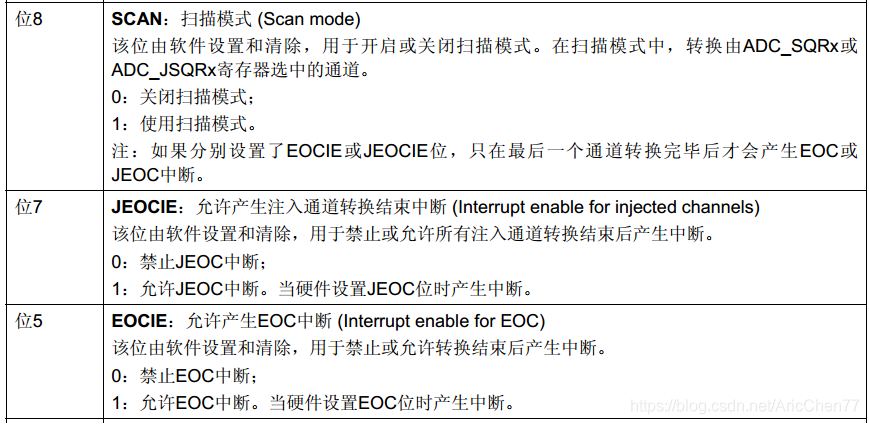

　　ADC中断
　　

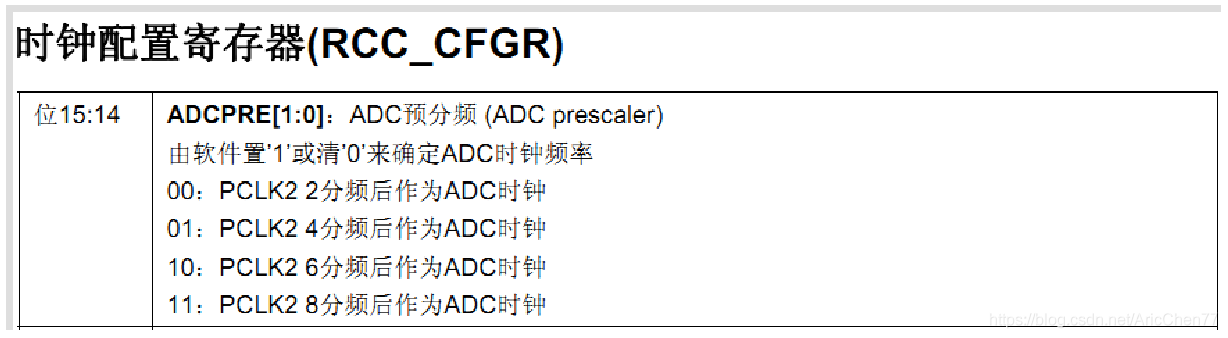

　　ADC时钟配置
　　
　　不要让ADC时钟超过14MHz，否则可能不准。

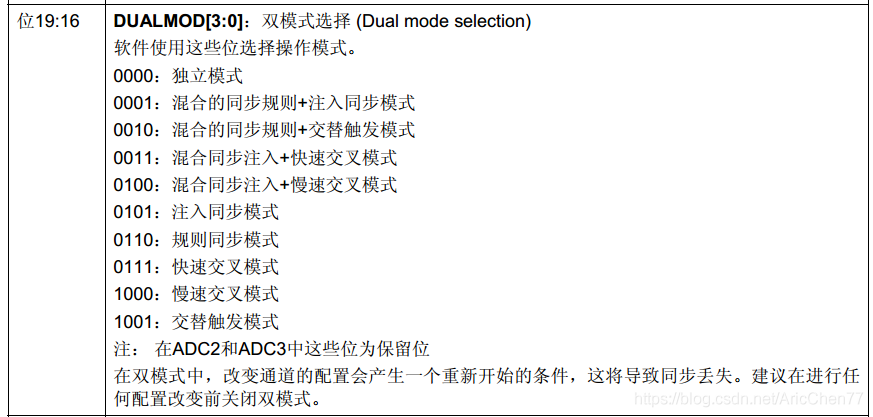

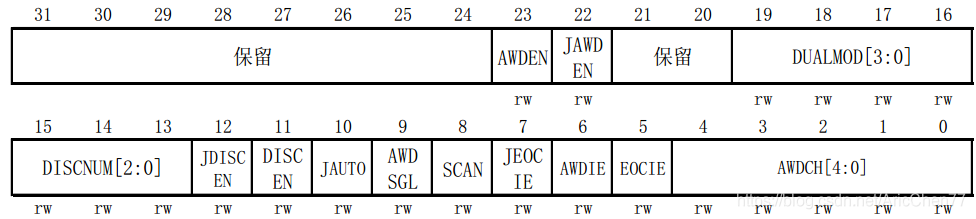

　　ADC_CR1寄存器
　　
　　
　　

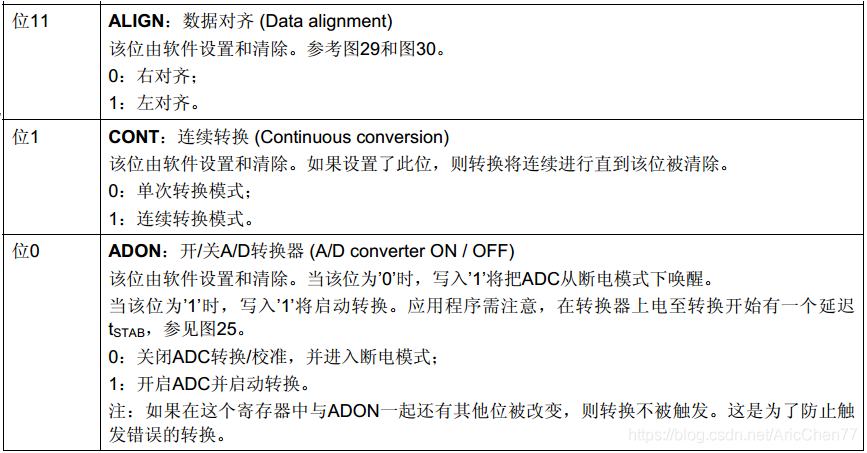

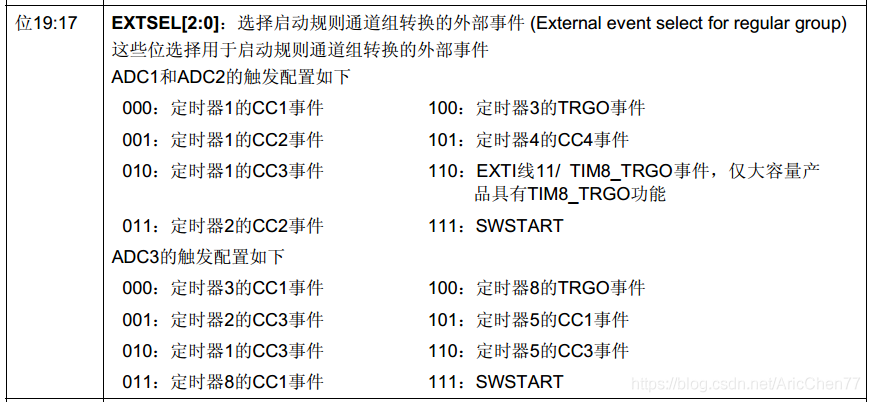

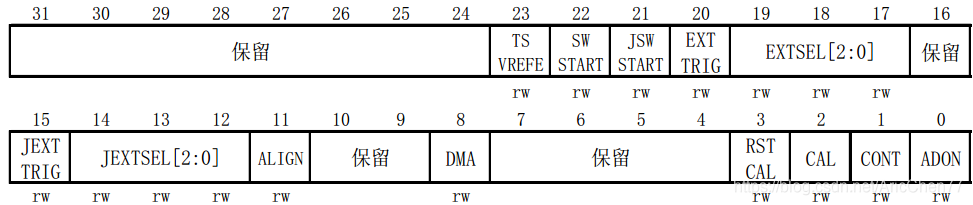

　　ADC_CR2寄存器
　　
　　
　　

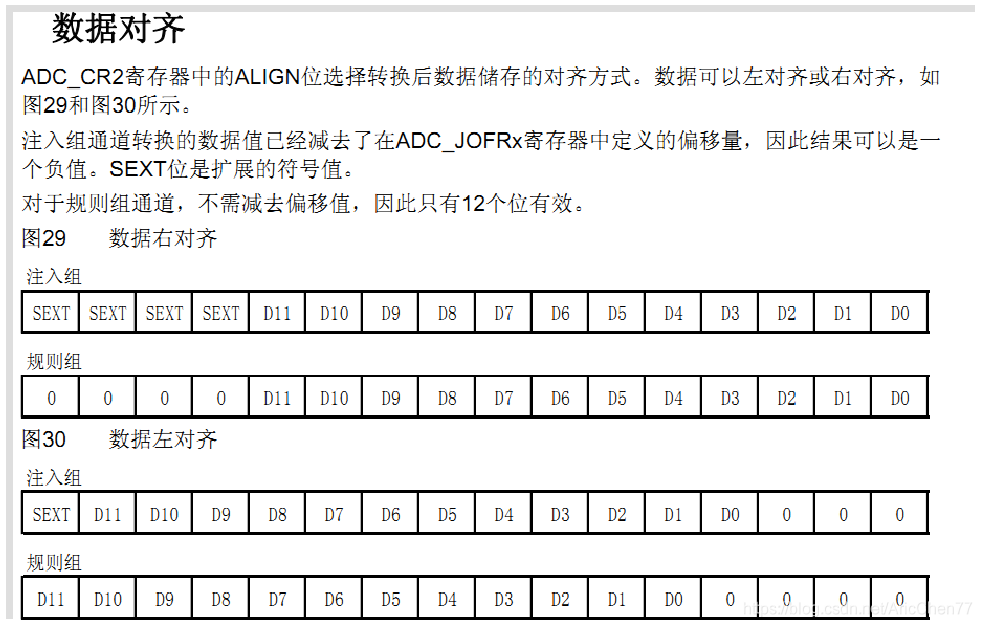

　　数据对齐方式
　　

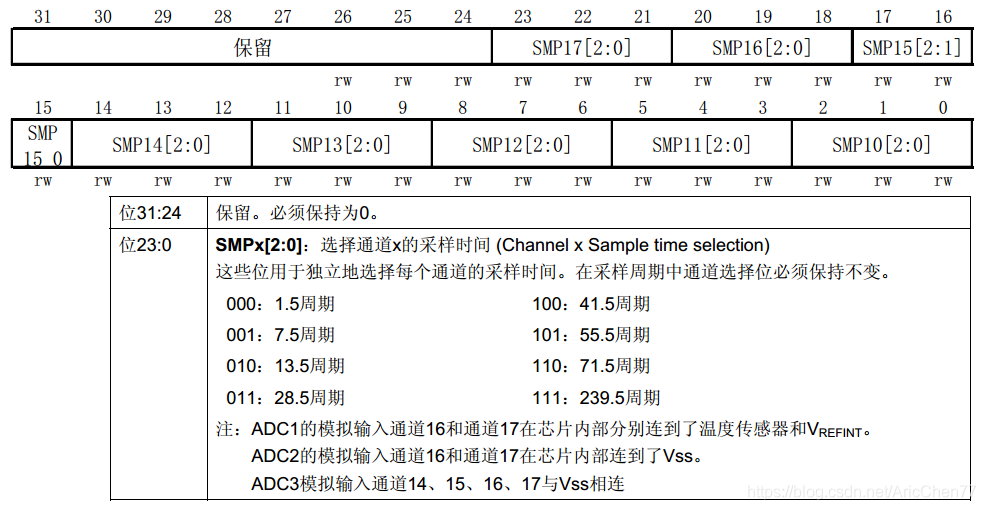

　　ADC_SMPR1寄存器
　　

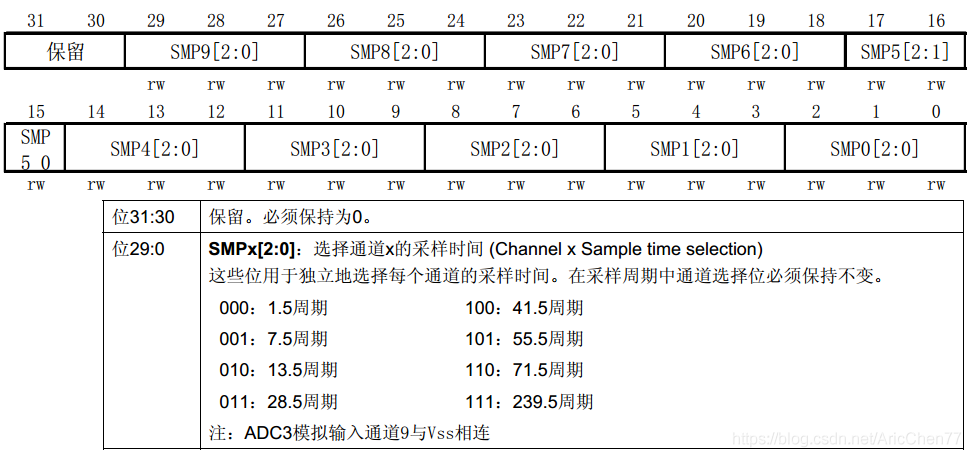

　　ADC_SMPR2寄存器
　　
　　ADC的采样时间
　　
　　最小采样时间1us（ADC时钟=14MHz，采样周期为1.5周期下得到）

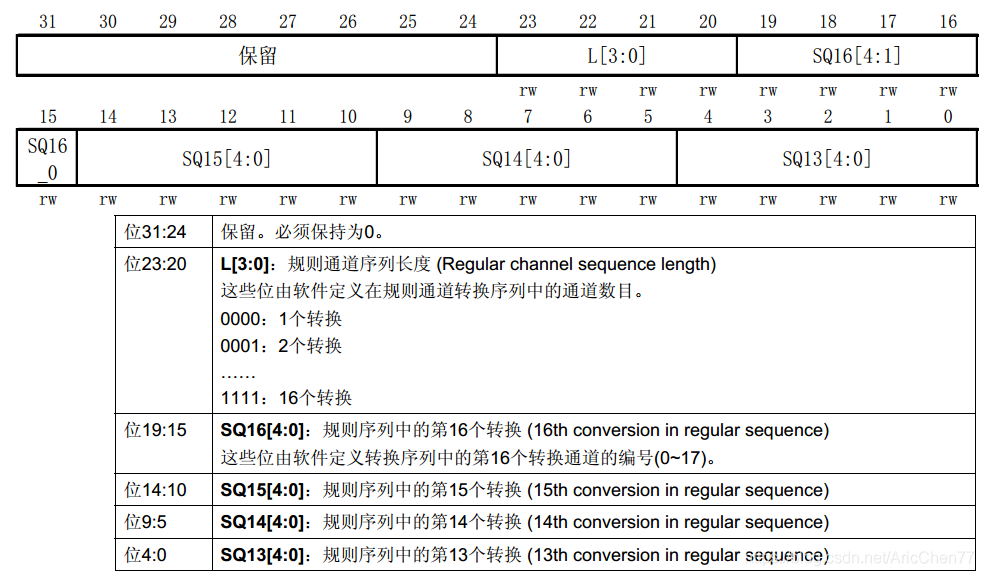

　　ADC_SQR1/SQR2/SQR3规则序列寄存器
　　

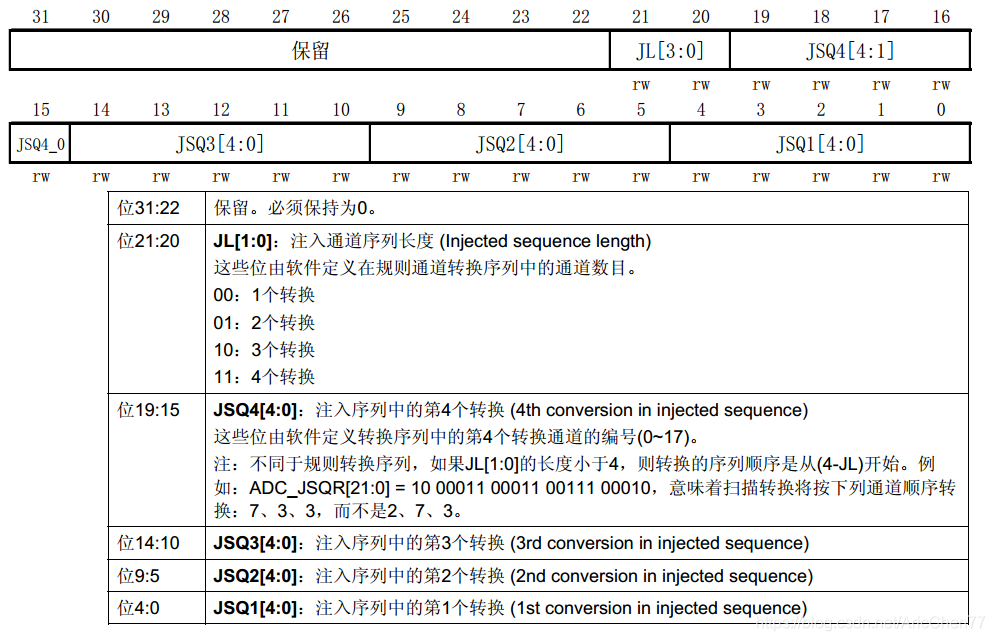

　　ADC_JSQR注入系列寄存器
　　

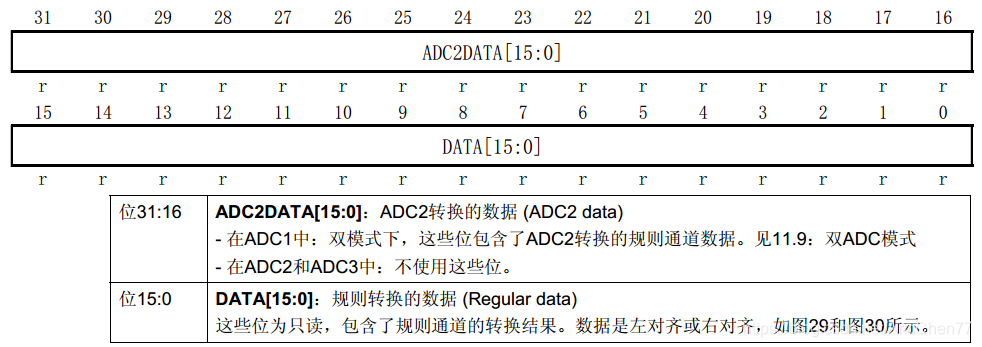

　　ADC_DR规则通道数据寄存器
　　

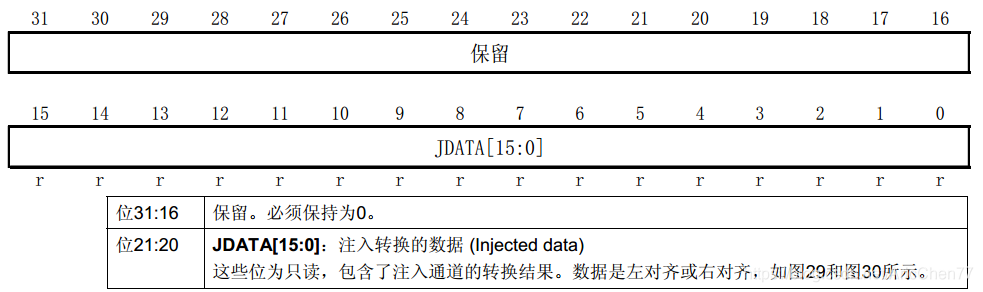

　　ADC_JDR注入通道数据寄存器
　　

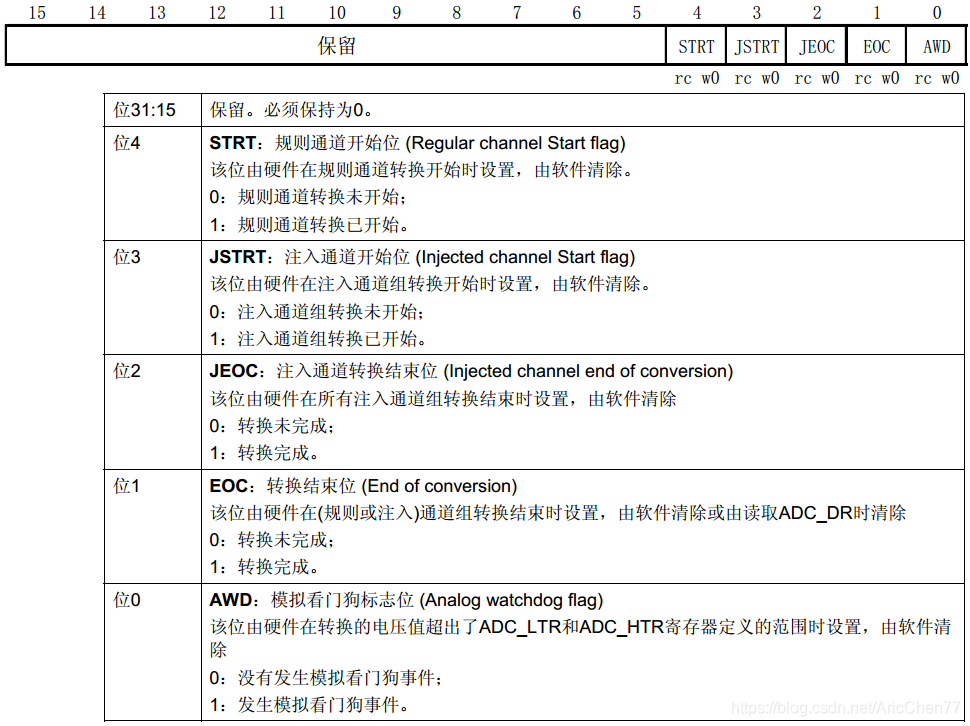

　　ADC_SR状态寄存器
