STM32时钟系统基础知识总结

　　STM32 时钟系统
　　这两天一直跟着原子哥学习stm32的基础知识，现针对stm32的时钟系统做出总结，如有错误请见谅。

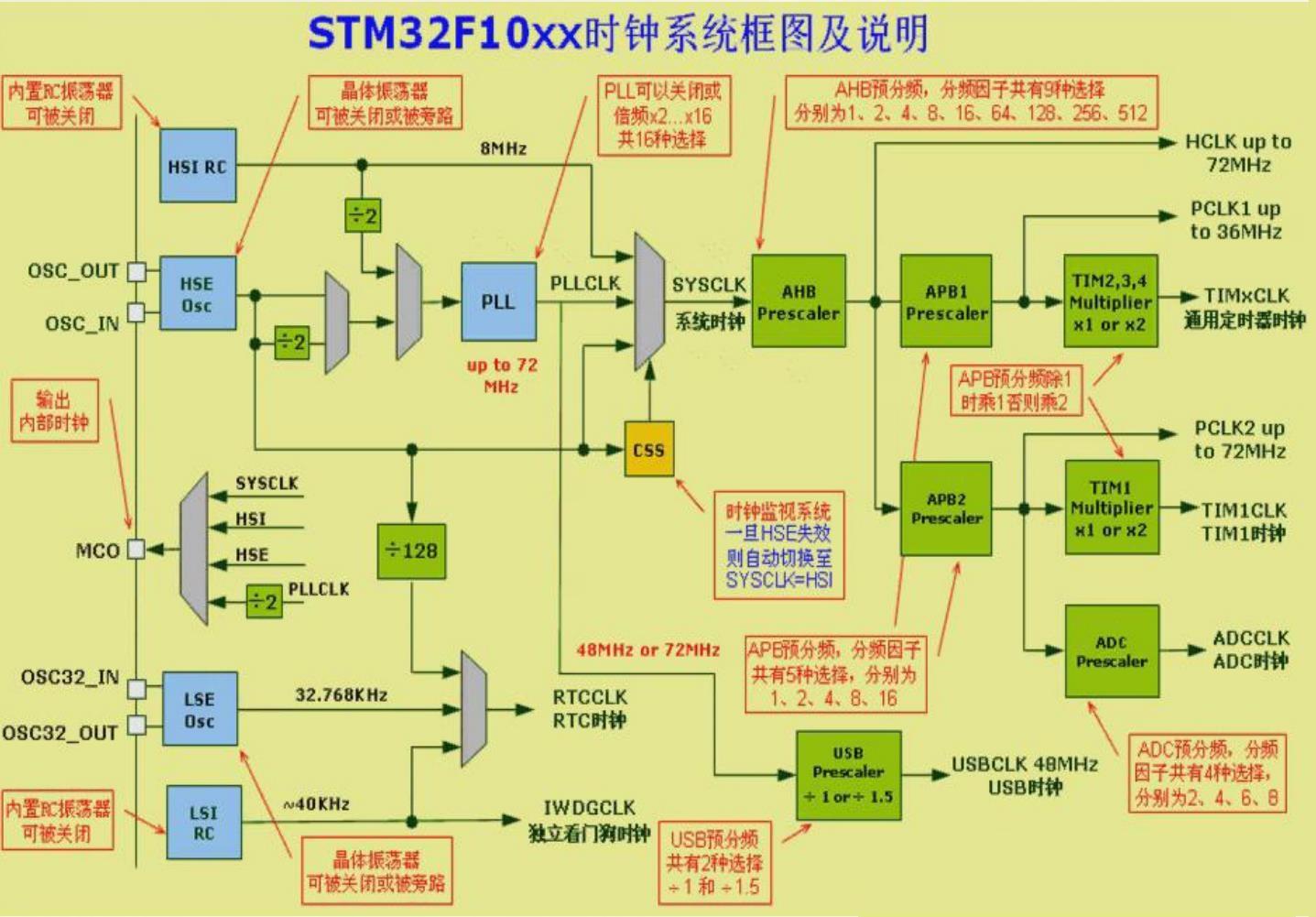

　　stm32时钟系统图：
　　
　　1.stm32有5个时钟源：
　　 ①HSI：高速内部时钟、RC振荡器，频率为8MHz
　　 ②HSE：高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为 4MHz~16MHz。
　　 ③LSI：低速内部时钟、RC振荡器，频率为 40kHz，独立看门狗的时钟源只能是LSI时钟源。
　　 ④LSE：低速外部时钟，主要是RTC的时钟源。
　　 ⑤PLL：锁相环倍频输出，时钟输入源可以选择HSI/2、HSE或者HSE/2。倍频可选择为2~16倍，但是输出频率最大不能超过72MHz。
　　2.系统时钟SYSCLK可来源于三个时钟源：
　　 1）HSI振荡器时钟
　　 2）HSE振荡器时钟
　　 3）PLL时钟
　　3.MCO是stm32的一个时钟输出IO（PA8），他可以选择一个时钟信号输出，PLL输出的2分频、HSI、HSE、或者系统时钟。
　　4.任何一个外设在使用之前，必须首先使能相应的时钟。
　　总结：
　　SystemInit（）是stm32时钟系统的配置的初始化函数，对于系统时钟，默认情况下是在SystemInit（）函数的SetSysClock（）函数中间判断的，设置是通过宏定义设置的。
　　SystemInit（）函数中设置的系统时钟大小：
　　SYSCLK（系统时钟） = 72MHz
　　AHB总线时钟（使用SYSCLK） = 72MHz
　　APB1总线时钟（PCLk1） = 36MHz
　　APB2总线时钟（PCLK2） = 72MHz
　　APB2总线时钟（PCLK2） = 72MHz
　　PLL时钟 = 72MHz
