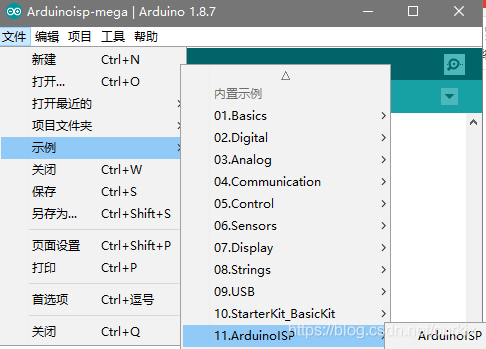

打开arduino IDE 软件，菜单栏文件--》示例--》ArduinoISP，这就是官方的isp下载器代码。直接打开
这里介绍下icsp口的定义
味噌（50个）5V
SCK（52名）MOSI（51个）
RST地线

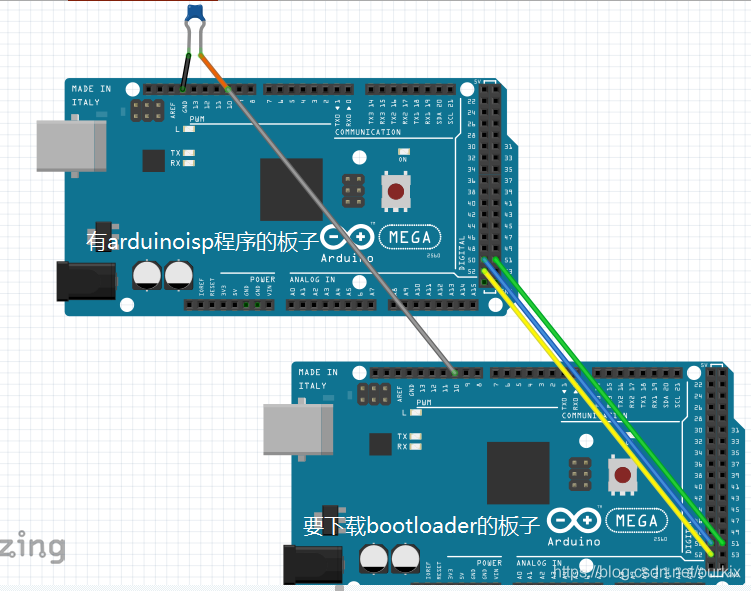

洋洋装着这个电容是10uf的，接地

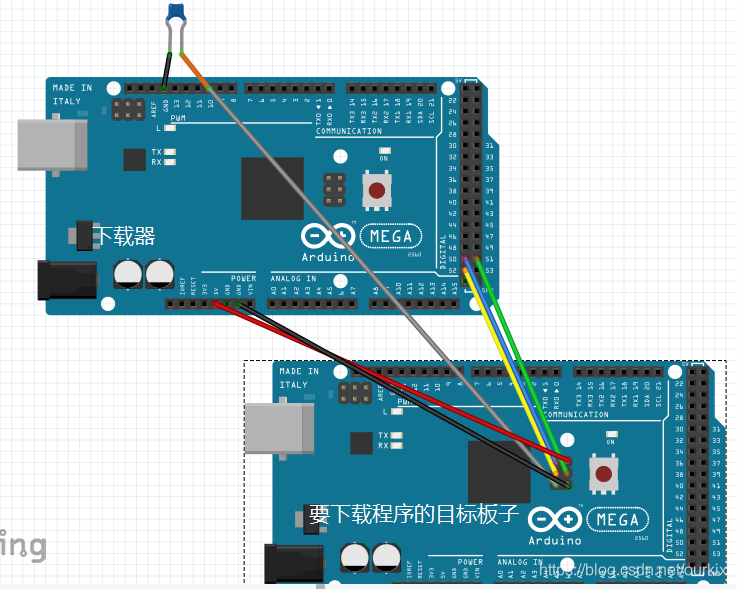

当然也能这样接，这样要下载的板子就不用再接电源了
这里下，Arduino UNO和Mega2560的口定义是不一样的，需要按修改。程直接操作是不能
改变的地方是这样的代码
#define USE_OLD_STYLE_WIRING
#ifdef USE_OLD_STYLE_WIRING
#define PIN_MOSI 11
#define PIN_MISO 12
#define PIN_SCK 13
#endif
改成这个改成这个因为mega2560的原因就是这样定义，具体可查看手册
#define USE_OLD_STYLE_WIRING //此处别忘记取消注释
#ifdef USE_OLD_STYLE_WIRING
#define PIN_MOSI 51 //mega2560的MOSI 11
#define PIN_MISO 50 //mega2560的MISO 12
#define PIN_SCK 52 //mega2560的SCK 13
#endif
下面附上修改的代码
// ArduinoISP
//reset引脚接10uf电容 到 gnd ，就是10号引脚
// Copyright （c） 2008-2011 Randall Bohn
// If you require a license， see
// ［url=http://www.opensource.org/licenses/bsd-license.php］http://www.opensource.org/licenses/bsd-license.php［/url］
//
// This sketch turns the Arduino into a AVRISP
// using the following arduino pins：
//
// Pin 10 is used to reset the target microcontroller.
//
// By default， the hardware SPI pins MISO， MOSI and SCK pins are used
// to communicate with the target. On all Arduinos， these pins can be found
// on the ICSP/SPI header：
//
// MISO °。 。 5V （！） Avoid this pin on Due， Zero.。。
// SCK 。 。 MOSI
// 。 。 GND
//
// On some Arduinos （Uno，。。.）， pins MOSI， MISO and SCK are the same pins
// as digital pin 11， 12 and 13， respectively. That is why many tutorials
// instruct you to hook up the target to these pins. If you find this wiring
// more practical， have a define USE_OLD_STYLE_WIRING. This will work even
// even when not using an Uno. （On an Uno this is not needed）。
//
// Alternatively you can use any other digital pin by configuring software （‘BitBanged’）
// SPI and having appropriate defines for PIN_MOSI， PIN_MISO and PIN_SCK.
//
// IMPORTANT： When using an Arduino that is not 5V tolerant （Due， Zero， 。。.）
// as the programmer， make sure to not expose any of the programmer‘s pins to 5V.
// A simple way to accomplish this is to power the complete system （programmer
// and target） at 3V3.
//
// Put an LED （with resistor） on the following pins：
// 9： Heartbeat - shows the programmer is running
// 8： Error - Lights up if something goes wrong （use red if that makes sense）
// 7： Programming - In communication with the slave
//
#include “Arduino.h”
#undef SERIAL
#define PROG_FLICKER true
// Configure SPI clock （in Hz）。
// E.g. for an attiny @128 kHz： the datasheet states that both the high
// and low spi clock pulse must be 》 2 cpu cycles， so take 3 cycles i.e.
// divide target f_cpu by 6：
// #define SPI_CLOCK （128000/6）
//
// A clock slow enough for an attiny85 @ 1MHz， is a reasonable default：
#define SPI_CLOCK （1000000/6）
// Select hardware or software SPI， depending on SPI clock.
// Currently only for AVR， for other archs （Due， Zero，。。.），
// hardware SPI is probably too fast anyway.
#if defined（ARDUINO_ARCH_AVR）
#if SPI_CLOCK 》 （F_CPU / 128）
#define USE_HARDWARE_SPI
#endif
#endif
// Configure which pins to use：
// The standard pin configuration.
#ifndef ARDUINO_HOODLOADER2
#define RESET 10 // Use pin 10 to reset the target rather than SS
#define LED_HB 9
#define LED_ERR 8
#define LED_PMODE 7
// Uncomment following line to use the old Uno style wiring
// （using pin 11， 12 and 13 instead of the SPI header） on Leonardo， Due.。。
#define USE_OLD_STYLE_WIRING //此处别忘记取消注释
#ifdef USE_OLD_STYLE_WIRING
#define PIN_MOSI 51 //mega2560的MOSI 11
#define PIN_MISO 50 //mega2560的MISO 12
#define PIN_SCK 52 //mega2560的SCK 13
#endif
// HOODLOADER2 means running sketches on the atmega16u2
// serial converter chips on Uno or Mega boards.
// We must use pins that are broken out：
#else
#define RESET 10
#define LED_HB 7
#define LED_ERR 6
#define LED_PMODE 5
#endif
By default， use hardware SPI pins：
//#ifndef PIN_MOSI
//#define PIN_MOSI MOSI
//#endif
//
//#ifndef PIN_MISO
//#define PIN_MISO MISO
//#endif
//
//#ifndef PIN_SCK
//#define PIN_SCK SCK
//#endif
//
Force bitbanged SPI if not using the hardware SPI pins：
//#if （PIN_MISO ！= MISO） || （PIN_MOSI ！= MOSI） || （PIN_SCK ！= SCK）
//#undef USE_HARDWARE_SPI
//#endif
// Configure the serial port to use.
//
// Prefer the USB virtual serial port （aka. native USB port）， if the Arduino has one：
// - it does not autoreset （except for the magic baud rate of 1200）。
// - it is more reliable because of USB handshaking.
//
// Leonardo and similar have an USB virtual serial port： ’Serial‘。
// Due and Zero have an USB virtual serial port： ’SerialUSB‘。
//
// On the Due and Zero， ’Serial‘ can be used too， provided you disable autoreset.
// To use ’Serial‘： #define SERIAL Serial
#ifdef SERIAL_PORT_USBVIRTUAL
#define SERIAL SERIAL_PORT_USBVIRTUAL
#else
#define SERIAL Serial
#endif
// Configure the baud rate：
#define BAUDRATE 19200
// #define BAUDRATE 115200
// #define BAUDRATE 1000000
#define HWVER 2
#define SWMAJ 1
#define SWMIN 18
// STK Definitions
#define STK_OK 0x10
#define STK_FAILED 0x11
#define STK_UNKNOWN 0x12
#define STK_INSYNC 0x14
#define STK_NOSYNC 0x15
#define CRC_EOP 0x20 //ok it is a space.。。
void pulse（int pin， int times）;
#ifdef USE_HARDWARE_SPI
#include “SPI.h”
#else
#define SPI_MODE0 0x00
class SPISettings {
public：
// clock is in Hz
SPISettings（uint32_t clock， uint8_t bitOrder， uint8_t dataMode） ： clock（clock）{
（void） bitOrder;
（void） dataMode;
};
private：
uint32_t clock;
friend class BitBangedSPI;
};
class BitBangedSPI {
public：
void begin（） {
digitalWrite（PIN_SCK， LOW）;
digitalWrite（PIN_MOSI， LOW）;
pinMode（PIN_SCK， OUTPUT）;
pinMode（PIN_MOSI， OUTPUT）;
pinMode（PIN_MISO， INPUT）;
}
void beginTransaction（SPISettings settings） {
pulseWidth = （500000 + settings.clock - 1） / settings.clock;
if （pulseWidth == 0）
pulseWidth = 1;
}
void end（） {}
uint8_t transfer （uint8_t b） {
for （unsigned int i = 0; i 《 8; ++i） {
digitalWrite（PIN_MOSI， （b & 0x80） ？ HIGH ： LOW）;
digitalWrite（PIN_SCK， HIGH）;
delayMicroseconds（pulseWidth）;
b = （b 《《 1） | digitalRead（PIN_MISO）;
digitalWrite（PIN_SCK， LOW）; // slow pulse
delayMicroseconds（pulseWidth）;
}
return b;
}
private：
unsigned long pulseWidth; // in microseconds
};
static BitBangedSPI SPI;
#endif
void setup（） {
SERIAL.begin（BAUDRATE）;
pinMode（LED_PMODE， OUTPUT）;
pulse（LED_PMODE， 2）;
pinMode（LED_ERR， OUTPUT）;
pulse（LED_ERR， 2）;
pinMode（LED_HB， OUTPUT）;
pulse（LED_HB， 2）;
}
int error = 0;
int pmode = 0;
// address for reading and writing， set by ’U‘ command
unsigned int here;
uint8_t buff［256］; // global block storage
#define beget16（addr） （*addr * 256 + *（addr+1） ）
typedef struct param {
uint8_t devicecode;
uint8_t revision;
uint8_t progtype;
uint8_t parmode;
uint8_t polling;
uint8_t selftimed;
uint8_t lockbytes;
uint8_t fusebytes;
uint8_t flashpoll;
uint16_t eeprompoll;
uint16_t pagesize;
uint16_t eepromsize;
uint32_t flashsize;
}
parameter;
parameter param;
// this provides a heartbeat on pin 9， so you can tell the software is running.
uint8_t hbval = 128;
int8_t hbdelta = 8;
void heartbeat（） {
static unsigned long last_time = 0;
unsigned long now = millis（）;
if （（now - last_time） 《 40）
return;
last_time = now;
if （hbval 》 192） hbdelta = -hbdelta;
if （hbval 《 32） hbdelta = -hbdelta;
hbval += hbdelta;
analogWrite（LED_HB， hbval）;
}
static bool rst_active_high;
void reset_target（bool reset） {
digitalWrite（RESET， （（reset && rst_active_high） || （！reset && ！rst_active_high）） ？ HIGH ： LOW）;
}
void loop（void） {
// is pmode active？
if （pmode） {
digitalWrite（LED_PMODE， HIGH）;
} else {
digitalWrite（LED_PMODE， LOW）;
}
// is there an error？
if （error） {
digitalWrite（LED_ERR， HIGH）;
} else {
digitalWrite（LED_ERR， LOW）;
}
// light the heartbeat LED
heartbeat（）;
if （SERIAL.available（）） {
avrisp（）;
}
}
uint8_t getch（） {
while （！SERIAL.available（））;
return SERIAL.read（）;
}
void fill（int n） {
for （int x = 0; x 《 n; x++） {
buff［x］ = getch（）;
}
}
#define PTIME 30
void pulse（int pin， int times） {
do {
digitalWrite（pin， HIGH）;
delay（PTIME）;
digitalWrite（pin， LOW）;
delay（PTIME）;
} while （times--）;
}
void prog_lamp（int state） {
if （PROG_FLICKER） {
digitalWrite（LED_PMODE， state）;
}
}
uint8_t spi_transaction（uint8_t a， uint8_t b， uint8_t c， uint8_t d） {
SPI.transfer（a）;
SPI.transfer（b）;
SPI.transfer（c）;
return SPI.transfer（d）;
}
void empty_reply（） {
if （CRC_EOP == getch（）） {
SERIAL.print（（char）STK_INSYNC）;
SERIAL.print（（char）STK_OK）;
} else {
error++;
SERIAL.print（（char）STK_NOSYNC）;
}
}
void breply（uint8_t b） {
if （CRC_EOP == getch（）） {
SERIAL.print（（char）STK_INSYNC）;
SERIAL.print（（char）b）;
SERIAL.print（（char）STK_OK）;
} else {
error++;
SERIAL.print（（char）STK_NOSYNC）;
}
}
void get_version（uint8_t c） {
switch （c） {
case 0x80：
breply（HWVER）;
break;
case 0x81：
breply（SWMAJ）;
break;
case 0x82：
breply（SWMIN）;
break;
case 0x93：
breply（’S‘）; // serial programmer
break;
default：
breply（0）;
}
}
void set_parameters（） {
// call this after reading paramter packet into buff［］
param.devicecode = buff［0］;
param.revision = buff［1］;
param.progtype = buff［2］;
param.parmode = buff［3］;
param.polling = buff［4］;
param.selftimed = buff［5］;
param.lockbytes = buff［6］;
param.fusebytes = buff［7］;
param.flashpoll = buff［8］;
// ignore buff［9］ （= buff［8］）
// following are 16 bits （big endian）
param.eeprompoll = beget16（&buff［10］）;
param.pagesize = beget16（&buff［12］）;
param.eepromsize = beget16（&buff［14］）;
// 32 bits flashsize （big endian）
param.flashsize = buff［16］ * 0x01000000
+ buff［17］ * 0x00010000
+ buff［18］ * 0x00000100
+ buff［19］;
// avr devices have active low reset， at89sx are active high
rst_active_high = （param.devicecode 》= 0xe0）;
}
void start_pmode（） {
// Reset target before driving PIN_SCK or PIN_MOSI
// SPI.begin（） will configure SS as output，
// so SPI master mode is selected.
// We have defined RESET as pin 10，
// which for many arduino’s is not the SS pin.
// So we have to configure RESET as output here，
// （reset_target（） first sets the correct level）
reset_target（true）;
pinMode（RESET， OUTPUT）;
SPI.begin（）;
SPI.beginTransaction（SPISettings（SPI_CLOCK， MSBFIRST， SPI_MODE0））;
// See avr datasheets， chapter “SERIAL_PRG Programming Algorithm”：
// Pulse RESET after PIN_SCK is low：
digitalWrite（PIN_SCK， LOW）;
delay（20）; // discharge PIN_SCK， value arbitrally chosen
reset_target（false）;
// Pulse must be minimum 2 target CPU clock cycles
// so 100 usec is ok for CPU speeds above 20KHz
delayMicroseconds（100）;
reset_target（true）;
// Send the enable programming command：
delay（50）; // datasheet： must be 》 20 msec
spi_transaction（0xAC， 0x53， 0x00， 0x00）;
pmode = 1;
}
void end_pmode（） {
SPI.end（）;
// We‘re about to take the target out of reset
// so configure SPI pins as input
pinMode（PIN_MOSI， INPUT）;
pinMode（PIN_SCK， INPUT）;
reset_target（false）;
pinMode（RESET， INPUT）;
pmode = 0;
}
void universal（） {
uint8_t ch;
fill（4）;
ch = spi_transaction（buff［0］， buff［1］， buff［2］， buff［3］）;
breply（ch）;
}
void flash（uint8_t hilo， unsigned int addr， uint8_t data） {
spi_transaction（0x40 + 8 * hilo，
addr 》》 8 & 0xFF，
addr & 0xFF，
data）;
}
void commit（unsigned int addr） {
if （PROG_FLICKER） {
prog_lamp（LOW）;
}
spi_transaction（0x4C， （addr 》》 8） & 0xFF， addr & 0xFF， 0）;
if （PROG_FLICKER） {
delay（PTIME）;
prog_lamp（HIGH）;
}
}
unsigned int current_page（） {
if （param.pagesize == 32） {
return here & 0xFFFFFFF0;
}
if （param.pagesize == 64） {
return here & 0xFFFFFFE0;
}
if （param.pagesize == 128） {
return here & 0xFFFFFFC0;
}
if （param.pagesize == 256） {
return here & 0xFFFFFF80;
}
return here;
}
void write_flash（int length） {
fill（length）;
if （CRC_EOP == getch（）） {
SERIAL.print（（char） STK_INSYNC）;
SERIAL.print（（char） write_flash_pages（length））;
} else {
error++;
SERIAL.print（（char） STK_NOSYNC）;
}
}
uint8_t write_flash_pages（int length） {
int x = 0;
unsigned int page = current_page（）;
while （x 《 length） {
if （page ！= current_page（）） {
commit（page）;
page = current_page（）;
}
flash（LOW， here， buff［x++］）;
flash（HIGH， here， buff［x++］）;
here++;
}
commit（page）;
return STK_OK;
}
#define EECHUNK （32）
uint8_t write_eeprom（unsigned int length） {
// here is a word address， get the byte address
unsigned int start = here * 2;
unsigned int remaining = length;
if （length 》 param.eepromsize） {
error++;
return STK_FAILED;
}
while （remaining 》 EECHUNK） {
write_eeprom_chunk（start， EECHUNK）;
start += EECHUNK;
remaining -= EECHUNK;
}
write_eeprom_chunk（start， remaining）;
return STK_OK;
}
// write （length） bytes， （start） is a byte address
uint8_t write_eeprom_chunk（unsigned int start， unsigned int length） {
// this writes byte-by-byte，
// page writing may be faster （4 bytes at a time）
fill（length）;
prog_lamp（LOW）;
for （unsigned int x = 0; x 《 length; x++） {
unsigned int addr = start + x;
spi_transaction（0xC0， （addr 》》 8） & 0xFF， addr & 0xFF， buff［x］）;
delay（45）;
}
prog_lamp（HIGH）;
return STK_OK;
}
void program_page（） {
char result = （char） STK_FAILED;
unsigned int length = 256 * getch（）;
length += getch（）;
char memtype = getch（）;
// flash memory @here， （length） bytes
if （memtype == ’F‘） {
write_flash（length）;
return;
}
if （memtype == ’E‘） {
result = （char）write_eeprom（length）;
if （CRC_EOP == getch（）） {
SERIAL.print（（char） STK_INSYNC）;
SERIAL.print（result）;
} else {
error++;
SERIAL.print（（char） STK_NOSYNC）;
}
return;
}
SERIAL.print（（char）STK_FAILED）;
return;
}
uint8_t flash_read（uint8_t hilo， unsigned int addr） {
return spi_transaction（0x20 + hilo * 8，
（addr 》》 8） & 0xFF，
addr & 0xFF，
0）;
}
char flash_read_page（int length） {
for （int x = 0; x 《 length; x += 2） {
uint8_t low = flash_read（LOW， here）;
SERIAL.print（（char） low）;
uint8_t high = flash_read（HIGH， here）;
SERIAL.print（（char） high）;
here++;
}
return STK_OK;
}
char eeprom_read_page（int length） {
// here again we have a word address
int start = here * 2;
for （int x = 0; x 《 length; x++） {
int addr = start + x;
uint8_t ee = spi_transaction（0xA0， （addr 》》 8） & 0xFF， addr & 0xFF， 0xFF）;
SERIAL.print（（char） ee）;
}
return STK_OK;
}
void read_page（） {
char result = （char）STK_FAILED;
int length = 256 * getch（）;
length += getch（）;
char memtype = getch（）;
if （CRC_EOP ！= getch（）） {
error++;
SERIAL.print（（char） STK_NOSYNC）;
return;
}
SERIAL.print（（char） STK_INSYNC）;
if （memtype == ’F‘） result = flash_read_page（length）;
if （memtype == ’E‘） result = eeprom_read_page（length）;
SERIAL.print（result）;
}
void read_signature（） {
if （CRC_EOP ！= getch（）） {
error++;
SERIAL.print（（char） STK_NOSYNC）;
return;
}
SERIAL.print（（char） STK_INSYNC）;
uint8_t high = spi_transaction（0x30， 0x00， 0x00， 0x00）;
SERIAL.print（（char） high）;
uint8_t middle = spi_transaction（0x30， 0x00， 0x01， 0x00）;
SERIAL.print（（char） middle）;
uint8_t low = spi_transaction（0x30， 0x00， 0x02， 0x00）;
SERIAL.print（（char） low）;
SERIAL.print（（char） STK_OK）;
}
//
//
void avrisp（） {
uint8_t ch = getch（）;
switch （ch） {
case ’0‘： // signon
error = 0;
empty_reply（）;
break;
case ’1‘：
if （getch（） == CRC_EOP） {
SERIAL.print（（char） STK_INSYNC）;
SERIAL.print（“AVR ISP”）;
SERIAL.print（（char） STK_OK）;
}
else {
error++;
SERIAL.print（（char） STK_NOSYNC）;
}
break;
case ’A‘：
get_version（getch（））;
break;
case ’B‘：
fill（20）;
set_parameters（）;
empty_reply（）;
break;
case ’E‘： // extended parameters - ignore for now
fill（5）;
empty_reply（）;
break;
case ’P‘：
if （！pmode）
start_pmode（）;
empty_reply（）;
break;
case ’U‘： // set address （word）
here = getch（）;
here += 256 * getch（）;
empty_reply（）;
break;
case 0x60： //STK_PROG_FLASH
getch（）; // low addr
getch（）; // high addr
empty_reply（）;
break;
case 0x61： //STK_PROG_DATA
getch（）; // data
empty_reply（）;
break;
case 0x64： //STK_PROG_PAGE
program_page（）;
break;
case 0x74： //STK_READ_PAGE ’t‘
read_page（）;
break;
case ’V‘： //0x56
universal（）;
break;
case ’Q‘： //0x51
error = 0;
end_pmode（）;
empty_reply（）;
break;
case 0x75： //STK_READ_SIGN ’u‘
read_signature（）;
break;
// expecting a command， not CRC_EOP
// this is how we can get back in sync
case CRC_EOP：
error++;
SERIAL.print（（char） STK_NOSYNC）;
break;
// anything else we will return STK_UNKNOWN
default：
error++;
if （CRC_EOP == getch（））
SERIAL.print（（char）STK_UNKNOWN）;
else
SERIAL.print（（char）STK_NOSYNC）;
}
}

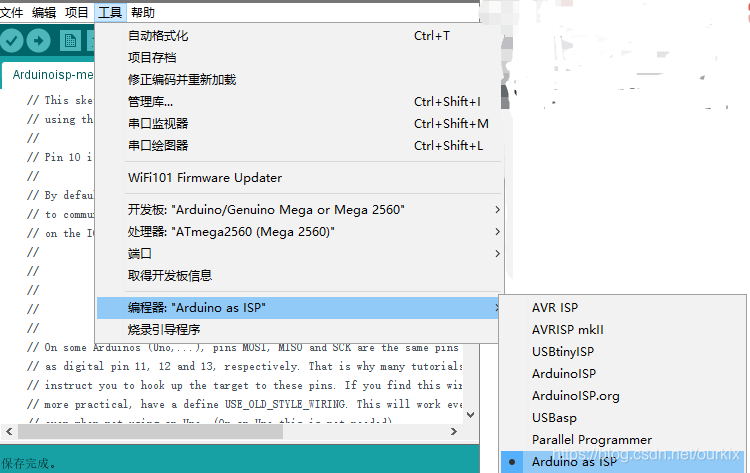

接下来就去引导加载程序通过这个板子烧到目标板子里面，首先在菜单里面工具-》编程器-》arduino as isp

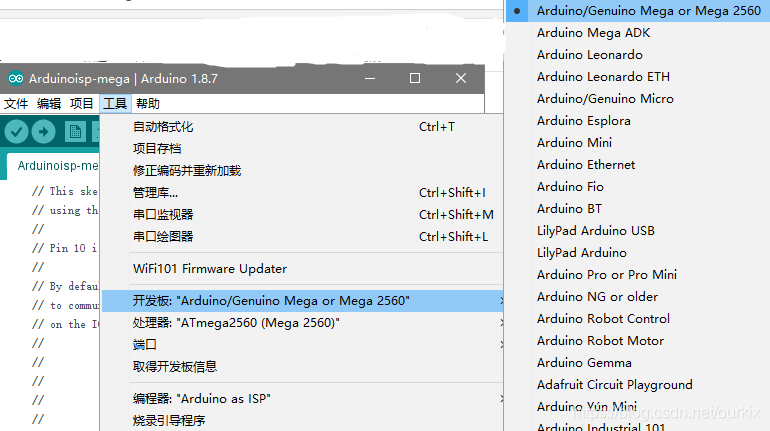

选择选择开发板型号菜单的-》工具-》开发板：-》arduino/genuino mega或mega 2560

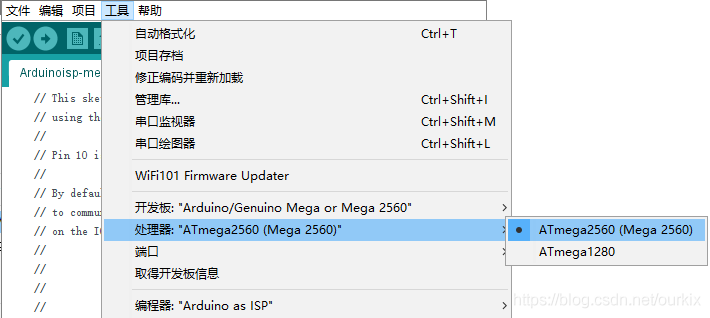

选择处理器菜单-》工具-》处理器-》atmega2560（Mega 2560）

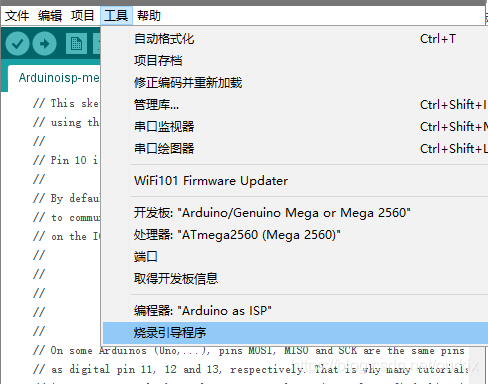

烧写写引导程序菜单-》工具-》烧录引导程序
亮灯会一闪一闪，就在烧写了，电容一定要接上，菜烧不了，我是这样。
打开arduino IDE 软件，菜单栏文件--》示例--》ArduinoISP，这就是官方的isp下载器代码。直接打开
这里介绍下icsp口的定义
味噌（50个）5V
SCK（52名）MOSI（51个）
RST地线
洋洋装着这个电容是10uf的，接地
当然也能这样接，这样要下载的板子就不用再接电源了
这里下，Arduino UNO和Mega2560的口定义是不一样的，需要按修改。程直接操作是不能
改变的地方是这样的代码
#define USE_OLD_STYLE_WIRING
#ifdef USE_OLD_STYLE_WIRING
#define PIN_MOSI 11
#define PIN_MISO 12
#define PIN_SCK 13
#endif
改成这个改成这个因为mega2560的原因就是这样定义，具体可查看手册
#define USE_OLD_STYLE_WIRING //此处别忘记取消注释
#ifdef USE_OLD_STYLE_WIRING
#define PIN_MOSI 51 //mega2560的MOSI 11
#define PIN_MISO 50 //mega2560的MISO 12
#define PIN_SCK 52 //mega2560的SCK 13
#endif
下面附上修改的代码
// ArduinoISP
//reset引脚接10uf电容 到 gnd ，就是10号引脚
// Copyright （c） 2008-2011 Randall Bohn
// If you require a license， see
// ［url=http://www.opensource.org/licenses/bsd-license.php］http://www.opensource.org/licenses/bsd-license.php［/url］
//
// This sketch turns the Arduino into a AVRISP
// using the following arduino pins：
//
// Pin 10 is used to reset the target microcontroller.
//
// By default， the hardware SPI pins MISO， MOSI and SCK pins are used
// to communicate with the target. On all Arduinos， these pins can be found
// on the ICSP/SPI header：
//
// MISO °。 。 5V （！） Avoid this pin on Due， Zero.。。
// SCK 。 。 MOSI
// 。 。 GND
//
// On some Arduinos （Uno，。。.）， pins MOSI， MISO and SCK are the same pins
// as digital pin 11， 12 and 13， respectively. That is why many tutorials
// instruct you to hook up the target to these pins. If you find this wiring
// more practical， have a define USE_OLD_STYLE_WIRING. This will work even
// even when not using an Uno. （On an Uno this is not needed）。
//
// Alternatively you can use any other digital pin by configuring software （‘BitBanged’）
// SPI and having appropriate defines for PIN_MOSI， PIN_MISO and PIN_SCK.
//
// IMPORTANT： When using an Arduino that is not 5V tolerant （Due， Zero， 。。.）
// as the programmer， make sure to not expose any of the programmer‘s pins to 5V.
// A simple way to accomplish this is to power the complete system （programmer
// and target） at 3V3.
//
// Put an LED （with resistor） on the following pins：
// 9： Heartbeat - shows the programmer is running
// 8： Error - Lights up if something goes wrong （use red if that makes sense）
// 7： Programming - In communication with the slave
//
#include “Arduino.h”
#undef SERIAL
#define PROG_FLICKER true
// Configure SPI clock （in Hz）。
// E.g. for an attiny @128 kHz： the datasheet states that both the high
// and low spi clock pulse must be 》 2 cpu cycles， so take 3 cycles i.e.
// divide target f_cpu by 6：
// #define SPI_CLOCK （128000/6）
//
// A clock slow enough for an attiny85 @ 1MHz， is a reasonable default：
#define SPI_CLOCK （1000000/6）
// Select hardware or software SPI， depending on SPI clock.
// Currently only for AVR， for other archs （Due， Zero，。。.），
// hardware SPI is probably too fast anyway.
#if defined（ARDUINO_ARCH_AVR）
#if SPI_CLOCK 》 （F_CPU / 128）
#define USE_HARDWARE_SPI
#endif
#endif
// Configure which pins to use：
// The standard pin configuration.
#ifndef ARDUINO_HOODLOADER2
#define RESET 10 // Use pin 10 to reset the target rather than SS
#define LED_HB 9
#define LED_ERR 8
#define LED_PMODE 7
// Uncomment following line to use the old Uno style wiring
// （using pin 11， 12 and 13 instead of the SPI header） on Leonardo， Due.。。
#define USE_OLD_STYLE_WIRING //此处别忘记取消注释
#ifdef USE_OLD_STYLE_WIRING
#define PIN_MOSI 51 //mega2560的MOSI 11
#define PIN_MISO 50 //mega2560的MISO 12
#define PIN_SCK 52 //mega2560的SCK 13
#endif
// HOODLOADER2 means running sketches on the atmega16u2
// serial converter chips on Uno or Mega boards.
// We must use pins that are broken out：
#else
#define RESET 10
#define LED_HB 7
#define LED_ERR 6
#define LED_PMODE 5
#endif
By default， use hardware SPI pins：
//#ifndef PIN_MOSI
//#define PIN_MOSI MOSI
//#endif
//
//#ifndef PIN_MISO
//#define PIN_MISO MISO
//#endif
//
//#ifndef PIN_SCK
//#define PIN_SCK SCK
//#endif
//
Force bitbanged SPI if not using the hardware SPI pins：
//#if （PIN_MISO ！= MISO） || （PIN_MOSI ！= MOSI） || （PIN_SCK ！= SCK）
//#undef USE_HARDWARE_SPI
//#endif
// Configure the serial port to use.
//
// Prefer the USB virtual serial port （aka. native USB port）， if the Arduino has one：
// - it does not autoreset （except for the magic baud rate of 1200）。
// - it is more reliable because of USB handshaking.
//
// Leonardo and similar have an USB virtual serial port： ’Serial‘。
// Due and Zero have an USB virtual serial port： ’SerialUSB‘。
//
// On the Due and Zero， ’Serial‘ can be used too， provided you disable autoreset.
// To use ’Serial‘： #define SERIAL Serial
#ifdef SERIAL_PORT_USBVIRTUAL
#define SERIAL SERIAL_PORT_USBVIRTUAL
#else
#define SERIAL Serial
#endif
// Configure the baud rate：
#define BAUDRATE 19200
// #define BAUDRATE 115200
// #define BAUDRATE 1000000
#define HWVER 2
#define SWMAJ 1
#define SWMIN 18
// STK Definitions
#define STK_OK 0x10
#define STK_FAILED 0x11
#define STK_UNKNOWN 0x12
#define STK_INSYNC 0x14
#define STK_NOSYNC 0x15
#define CRC_EOP 0x20 //ok it is a space.。。
void pulse（int pin， int times）;
#ifdef USE_HARDWARE_SPI
#include “SPI.h”
#else
#define SPI_MODE0 0x00
class SPISettings {
public：
// clock is in Hz
SPISettings（uint32_t clock， uint8_t bitOrder， uint8_t dataMode） ： clock（clock）{
（void） bitOrder;
（void） dataMode;
};
private：
uint32_t clock;
friend class BitBangedSPI;
};
class BitBangedSPI {
public：
void begin（） {
digitalWrite（PIN_SCK， LOW）;
digitalWrite（PIN_MOSI， LOW）;
pinMode（PIN_SCK， OUTPUT）;
pinMode（PIN_MOSI， OUTPUT）;
pinMode（PIN_MISO， INPUT）;
}
void beginTransaction（SPISettings settings） {
pulseWidth = （500000 + settings.clock - 1） / settings.clock;
if （pulseWidth == 0）
pulseWidth = 1;
}
void end（） {}
uint8_t transfer （uint8_t b） {
for （unsigned int i = 0; i 《 8; ++i） {
digitalWrite（PIN_MOSI， （b & 0x80） ？ HIGH ： LOW）;
digitalWrite（PIN_SCK， HIGH）;
delayMicroseconds（pulseWidth）;
b = （b 《《 1） | digitalRead（PIN_MISO）;
digitalWrite（PIN_SCK， LOW）; // slow pulse
delayMicroseconds（pulseWidth）;
}
return b;
}
private：
unsigned long pulseWidth; // in microseconds
};
static BitBangedSPI SPI;
#endif
void setup（） {
SERIAL.begin（BAUDRATE）;
pinMode（LED_PMODE， OUTPUT）;
pulse（LED_PMODE， 2）;
pinMode（LED_ERR， OUTPUT）;
pulse（LED_ERR， 2）;
pinMode（LED_HB， OUTPUT）;
pulse（LED_HB， 2）;
}
int error = 0;
int pmode = 0;
// address for reading and writing， set by ’U‘ command
unsigned int here;
uint8_t buff［256］; // global block storage
#define beget16（addr） （*addr * 256 + *（addr+1） ）
typedef struct param {
uint8_t devicecode;
uint8_t revision;
uint8_t progtype;
uint8_t parmode;
uint8_t polling;
uint8_t selftimed;
uint8_t lockbytes;
uint8_t fusebytes;
uint8_t flashpoll;
uint16_t eeprompoll;
uint16_t pagesize;
uint16_t eepromsize;
uint32_t flashsize;
}
parameter;
parameter param;
// this provides a heartbeat on pin 9， so you can tell the software is running.
uint8_t hbval = 128;
int8_t hbdelta = 8;
void heartbeat（） {
static unsigned long last_time = 0;
unsigned long now = millis（）;
if （（now - last_time） 《 40）
return;
last_time = now;
if （hbval 》 192） hbdelta = -hbdelta;
if （hbval 《 32） hbdelta = -hbdelta;
hbval += hbdelta;
analogWrite（LED_HB， hbval）;
}
static bool rst_active_high;
void reset_target（bool reset） {
digitalWrite（RESET， （（reset && rst_active_high） || （！reset && ！rst_active_high）） ？ HIGH ： LOW）;
}
void loop（void） {
// is pmode active？
if （pmode） {
digitalWrite（LED_PMODE， HIGH）;
} else {
digitalWrite（LED_PMODE， LOW）;
}
// is there an error？
if （error） {
digitalWrite（LED_ERR， HIGH）;
} else {
digitalWrite（LED_ERR， LOW）;
}
// light the heartbeat LED
heartbeat（）;
if （SERIAL.available（）） {
avrisp（）;
}
}
uint8_t getch（） {
while （！SERIAL.available（））;
return SERIAL.read（）;
}
void fill（int n） {
for （int x = 0; x 《 n; x++） {
buff［x］ = getch（）;
}
}
#define PTIME 30
void pulse（int pin， int times） {
do {
digitalWrite（pin， HIGH）;
delay（PTIME）;
digitalWrite（pin， LOW）;
delay（PTIME）;
} while （times--）;
}
void prog_lamp（int state） {
if （PROG_FLICKER） {
digitalWrite（LED_PMODE， state）;
}
}
uint8_t spi_transaction（uint8_t a， uint8_t b， uint8_t c， uint8_t d） {
SPI.transfer（a）;
SPI.transfer（b）;
SPI.transfer（c）;
return SPI.transfer（d）;
}
void empty_reply（） {
if （CRC_EOP == getch（）） {
SERIAL.print（（char）STK_INSYNC）;
SERIAL.print（（char）STK_OK）;
} else {
error++;
SERIAL.print（（char）STK_NOSYNC）;
}
}
void breply（uint8_t b） {
if （CRC_EOP == getch（）） {
SERIAL.print（（char）STK_INSYNC）;
SERIAL.print（（char）b）;
SERIAL.print（（char）STK_OK）;
} else {
error++;
SERIAL.print（（char）STK_NOSYNC）;
}
}
void get_version（uint8_t c） {
switch （c） {
case 0x80：
breply（HWVER）;
break;
case 0x81：
breply（SWMAJ）;
break;
case 0x82：
breply（SWMIN）;
break;
case 0x93：
breply（’S‘）; // serial programmer
break;
default：
breply（0）;
}
}
void set_parameters（） {
// call this after reading paramter packet into buff［］
param.devicecode = buff［0］;
param.revision = buff［1］;
param.progtype = buff［2］;
param.parmode = buff［3］;
param.polling = buff［4］;
param.selftimed = buff［5］;
param.lockbytes = buff［6］;
param.fusebytes = buff［7］;
param.flashpoll = buff［8］;
// ignore buff［9］ （= buff［8］）
// following are 16 bits （big endian）
param.eeprompoll = beget16（&buff［10］）;
param.pagesize = beget16（&buff［12］）;
param.eepromsize = beget16（&buff［14］）;
// 32 bits flashsize （big endian）
param.flashsize = buff［16］ * 0x01000000
+ buff［17］ * 0x00010000
+ buff［18］ * 0x00000100
+ buff［19］;
// avr devices have active low reset， at89sx are active high
rst_active_high = （param.devicecode 》= 0xe0）;
}
void start_pmode（） {
// Reset target before driving PIN_SCK or PIN_MOSI
// SPI.begin（） will configure SS as output，
// so SPI master mode is selected.
// We have defined RESET as pin 10，
// which for many arduino’s is not the SS pin.
// So we have to configure RESET as output here，
// （reset_target（） first sets the correct level）
reset_target（true）;
pinMode（RESET， OUTPUT）;
SPI.begin（）;
SPI.beginTransaction（SPISettings（SPI_CLOCK， MSBFIRST， SPI_MODE0））;
// See avr datasheets， chapter “SERIAL_PRG Programming Algorithm”：
// Pulse RESET after PIN_SCK is low：
digitalWrite（PIN_SCK， LOW）;
delay（20）; // discharge PIN_SCK， value arbitrally chosen
reset_target（false）;
// Pulse must be minimum 2 target CPU clock cycles
// so 100 usec is ok for CPU speeds above 20KHz
delayMicroseconds（100）;
reset_target（true）;
// Send the enable programming command：
delay（50）; // datasheet： must be 》 20 msec
spi_transaction（0xAC， 0x53， 0x00， 0x00）;
pmode = 1;
}
void end_pmode（） {
SPI.end（）;
// We‘re about to take the target out of reset
// so configure SPI pins as input
pinMode（PIN_MOSI， INPUT）;
pinMode（PIN_SCK， INPUT）;
reset_target（false）;
pinMode（RESET， INPUT）;
pmode = 0;
}
void universal（） {
uint8_t ch;
fill（4）;
ch = spi_transaction（buff［0］， buff［1］， buff［2］， buff［3］）;
breply（ch）;
}
void flash（uint8_t hilo， unsigned int addr， uint8_t data） {
spi_transaction（0x40 + 8 * hilo，
addr 》》 8 & 0xFF，
addr & 0xFF，
data）;
}
void commit（unsigned int addr） {
if （PROG_FLICKER） {
prog_lamp（LOW）;
}
spi_transaction（0x4C， （addr 》》 8） & 0xFF， addr & 0xFF， 0）;
if （PROG_FLICKER） {
delay（PTIME）;
prog_lamp（HIGH）;
}
}
unsigned int current_page（） {
if （param.pagesize == 32） {
return here & 0xFFFFFFF0;
}
if （param.pagesize == 64） {
return here & 0xFFFFFFE0;
}
if （param.pagesize == 128） {
return here & 0xFFFFFFC0;
}
if （param.pagesize == 256） {
return here & 0xFFFFFF80;
}
return here;
}
void write_flash（int length） {
fill（length）;
if （CRC_EOP == getch（）） {
SERIAL.print（（char） STK_INSYNC）;
SERIAL.print（（char） write_flash_pages（length））;
} else {
error++;
SERIAL.print（（char） STK_NOSYNC）;
}
}
uint8_t write_flash_pages（int length） {
int x = 0;
unsigned int page = current_page（）;
while （x 《 length） {
if （page ！= current_page（）） {
commit（page）;
page = current_page（）;
}
flash（LOW， here， buff［x++］）;
flash（HIGH， here， buff［x++］）;
here++;
}
commit（page）;
return STK_OK;
}
#define EECHUNK （32）
uint8_t write_eeprom（unsigned int length） {
// here is a word address， get the byte address
unsigned int start = here * 2;
unsigned int remaining = length;
if （length 》 param.eepromsize） {
error++;
return STK_FAILED;
}
while （remaining 》 EECHUNK） {
write_eeprom_chunk（start， EECHUNK）;
start += EECHUNK;
remaining -= EECHUNK;
}
write_eeprom_chunk（start， remaining）;
return STK_OK;
}
// write （length） bytes， （start） is a byte address
uint8_t write_eeprom_chunk（unsigned int start， unsigned int length） {
// this writes byte-by-byte，
// page writing may be faster （4 bytes at a time）
fill（length）;
prog_lamp（LOW）;
for （unsigned int x = 0; x 《 length; x++） {
unsigned int addr = start + x;
spi_transaction（0xC0， （addr 》》 8） & 0xFF， addr & 0xFF， buff［x］）;
delay（45）;
}
prog_lamp（HIGH）;
return STK_OK;
}
void program_page（） {
char result = （char） STK_FAILED;
unsigned int length = 256 * getch（）;
length += getch（）;
char memtype = getch（）;
// flash memory @here， （length） bytes
if （memtype == ’F‘） {
write_flash（length）;
return;
}
if （memtype == ’E‘） {
result = （char）write_eeprom（length）;
if （CRC_EOP == getch（）） {
SERIAL.print（（char） STK_INSYNC）;
SERIAL.print（result）;
} else {
error++;
SERIAL.print（（char） STK_NOSYNC）;
}
return;
}
SERIAL.print（（char）STK_FAILED）;
return;
}
uint8_t flash_read（uint8_t hilo， unsigned int addr） {
return spi_transaction（0x20 + hilo * 8，
（addr 》》 8） & 0xFF，
addr & 0xFF，
0）;
}
char flash_read_page（int length） {
for （int x = 0; x 《 length; x += 2） {
uint8_t low = flash_read（LOW， here）;
SERIAL.print（（char） low）;
uint8_t high = flash_read（HIGH， here）;
SERIAL.print（（char） high）;
here++;
}
return STK_OK;
}
char eeprom_read_page（int length） {
// here again we have a word address
int start = here * 2;
for （int x = 0; x 《 length; x++） {
int addr = start + x;
uint8_t ee = spi_transaction（0xA0， （addr 》》 8） & 0xFF， addr & 0xFF， 0xFF）;
SERIAL.print（（char） ee）;
}
return STK_OK;
}
void read_page（） {
char result = （char）STK_FAILED;
int length = 256 * getch（）;
length += getch（）;
char memtype = getch（）;
if （CRC_EOP ！= getch（）） {
error++;
SERIAL.print（（char） STK_NOSYNC）;
return;
}
SERIAL.print（（char） STK_INSYNC）;
if （memtype == ’F‘） result = flash_read_page（length）;
if （memtype == ’E‘） result = eeprom_read_page（length）;
SERIAL.print（result）;
}
void read_signature（） {
if （CRC_EOP ！= getch（）） {
error++;
SERIAL.print（（char） STK_NOSYNC）;
return;
}
SERIAL.print（（char） STK_INSYNC）;
uint8_t high = spi_transaction（0x30， 0x00， 0x00， 0x00）;
SERIAL.print（（char） high）;
uint8_t middle = spi_transaction（0x30， 0x00， 0x01， 0x00）;
SERIAL.print（（char） middle）;
uint8_t low = spi_transaction（0x30， 0x00， 0x02， 0x00）;
SERIAL.print（（char） low）;
SERIAL.print（（char） STK_OK）;
}
//
//
void avrisp（） {
uint8_t ch = getch（）;
switch （ch） {
case ’0‘： // signon
error = 0;
empty_reply（）;
break;
case ’1‘：
if （getch（） == CRC_EOP） {
SERIAL.print（（char） STK_INSYNC）;
SERIAL.print（“AVR ISP”）;
SERIAL.print（（char） STK_OK）;
}
else {
error++;
SERIAL.print（（char） STK_NOSYNC）;
}
break;
case ’A‘：
get_version（getch（））;
break;
case ’B‘：
fill（20）;
set_parameters（）;
empty_reply（）;
break;
case ’E‘： // extended parameters - ignore for now
fill（5）;
empty_reply（）;
break;
case ’P‘：
if （！pmode）
start_pmode（）;
empty_reply（）;
break;
case ’U‘： // set address （word）
here = getch（）;
here += 256 * getch（）;
empty_reply（）;
break;
case 0x60： //STK_PROG_FLASH
getch（）; // low addr
getch（）; // high addr
empty_reply（）;
break;
case 0x61： //STK_PROG_DATA
getch（）; // data
empty_reply（）;
break;
case 0x64： //STK_PROG_PAGE
program_page（）;
break;
case 0x74： //STK_READ_PAGE ’t‘
read_page（）;
break;
case ’V‘： //0x56
universal（）;
break;
case ’Q‘： //0x51
error = 0;
end_pmode（）;
empty_reply（）;
break;
case 0x75： //STK_READ_SIGN ’u‘
read_signature（）;
break;
// expecting a command， not CRC_EOP
// this is how we can get back in sync
case CRC_EOP：
error++;
SERIAL.print（（char） STK_NOSYNC）;
break;
// anything else we will return STK_UNKNOWN
default：
error++;
if （CRC_EOP == getch（））
SERIAL.print（（char）STK_UNKNOWN）;
else
SERIAL.print（（char）STK_NOSYNC）;
}
}
接下来就去引导加载程序通过这个板子烧到目标板子里面，首先在菜单里面工具-》编程器-》arduino as isp
选择选择开发板型号菜单的-》工具-》开发板：-》arduino/genuino mega或mega 2560
选择处理器菜单-》工具-》处理器-》atmega2560（Mega 2560）
烧写写引导程序菜单-》工具-》烧录引导程序
亮灯会一闪一闪，就在烧写了，电容一定要接上，菜烧不了，我是这样。
举报
