一、 窗口看门狗概述
之所以称为窗口就是因为其喂狗时间是一个有上下限的范围内(窗口），你可以通过设定相关寄存器，设定其上限时间（下限固定）。喂狗的时间不能过早也不能过晚。而独立看门狗限制喂狗时间在0-x内，x由相关寄存器决定。喂狗的时间不能过晚。

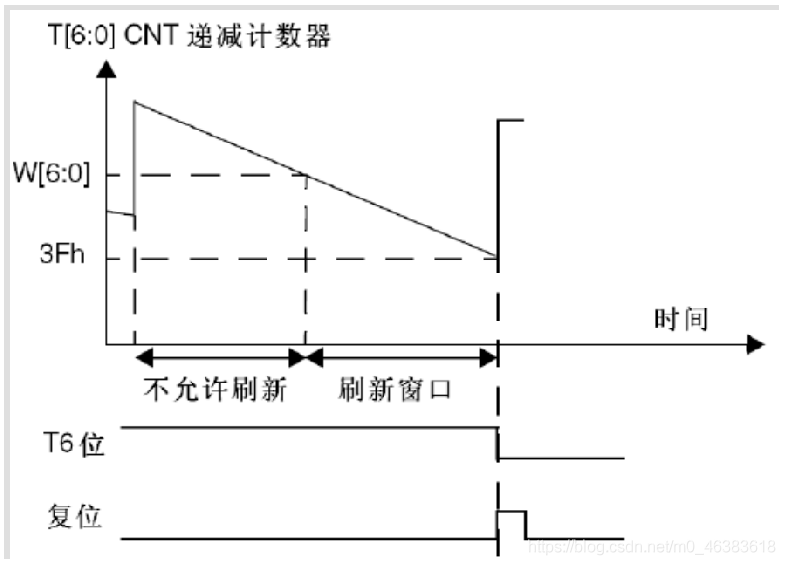

示意图：

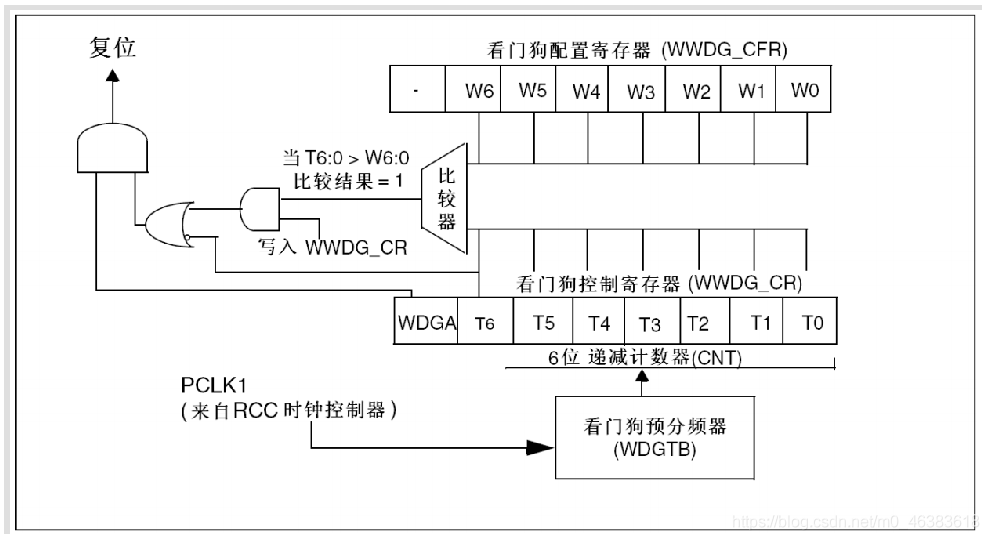

框图：
STM32F的窗口看门狗中有一个7位的递减计数器T[6:0]，它会在出现下述2种情况之一时产生看门狗复位：
1、当喂狗的时候如果计数器的值大于某一设定数值W[6:0]时，此设定数值在WWDG_CFR寄存器定义。
2、当计数器的数值从0x40减到0x3F时【T6位跳变到0】 。
如果启动了看门狗并且允许中断，当递减计数器等于0x40时产生早期唤醒中断（EWI),它可以用于喂狗以避免WWDG复位。

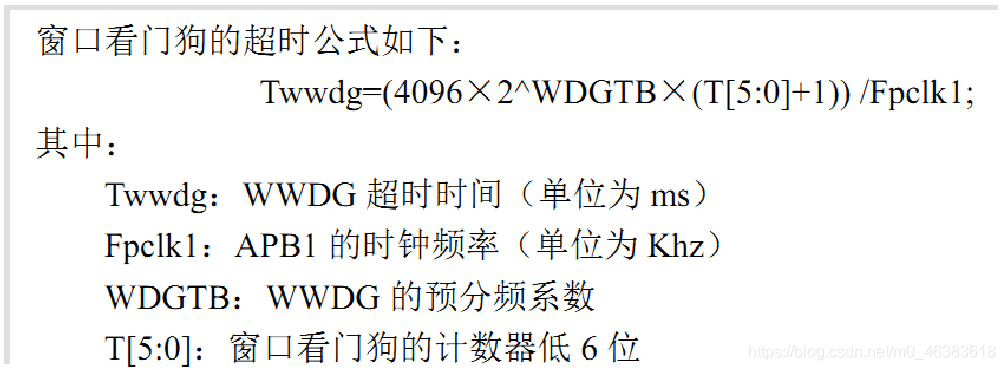

超时时间：
其他注意事项：
1、上窗口值W[6:0]必须大于下窗口值0x40。否则就无窗口了。
2、窗口看门狗时钟来源PCLK1（APB1总线时钟）分频后。
二、常用寄存器和库函数描述

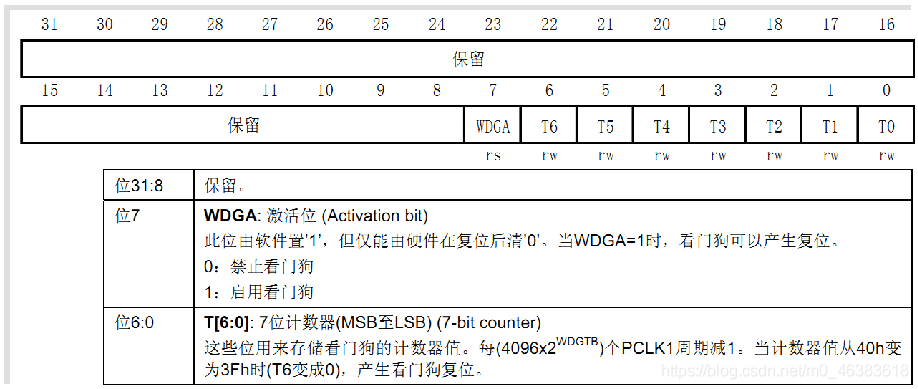

1、控制寄存器WWDG_CR
void WWDG_Enable(uint8_t Counter);//启动并设置初始值
void WWDG_SetCounter(uint8_t Counter);//喂狗

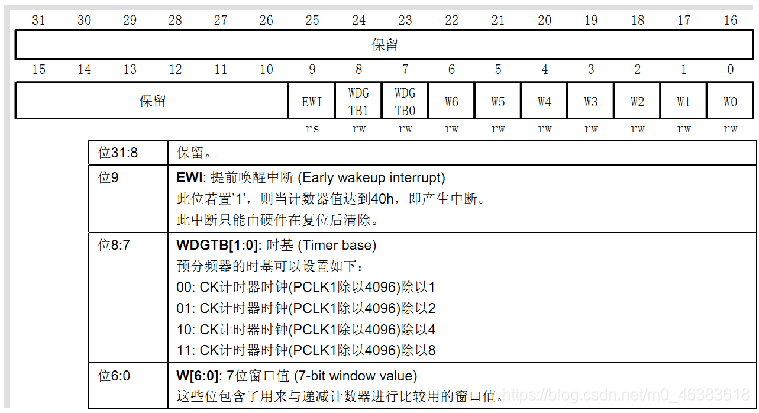

2、配置寄存器WWDG_CFR
void WWDG_EnableIT(void);//使能提前唤醒中断
void WWDG_SetPrescaler(uint32_t WWDG_Prescaler);
void WWDG_SetWindowValue(uint8_t WindowValue);

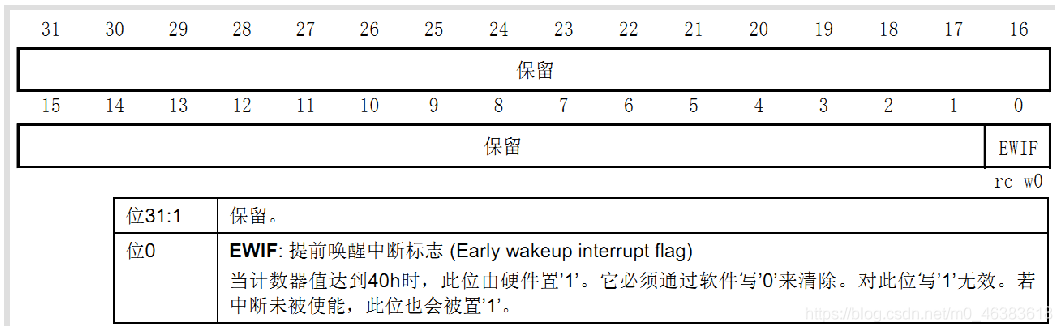

3、状态寄存器WWDG_SR
FlagStatus WWDG_GetFlagStatus(void);
void WWDG_ClearFlag(void);
三、窗口看门狗的一般配置步骤
使能看门狗时钟：
① RCC_APB1PeriphClockCmd();
② 设置分频系数：
WWDG_SetPrescaler();
③ 设置上窗口值：
WWDG_SetWindowValue();
④ 开启提前唤醒中断并分组(可选)：
WWDG_EnableIT();
NVIC_Init();
⑤ 使能看门狗：
WWDG_Enable();
⑥ 喂狗:
WWDG_SetCounter();
⑦编写中断服务函数
WWDG_IRQHandler();
四、具体代码

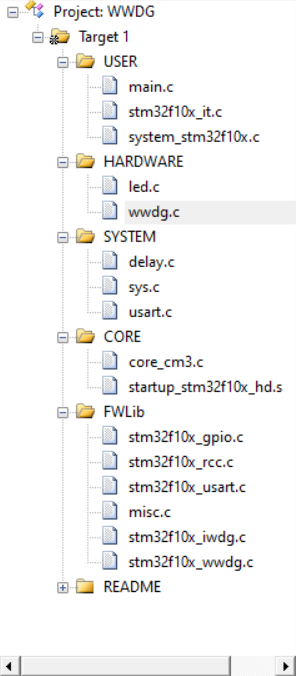

wwdg.c
include "WWDG.h"
#include "led.h"
//保存WWDG计数器的设置值,默认为最大.
u8 WWDG_CNT=0x7f;
//初始化窗口看门狗
//tr :T[6:0],计数器值
//wr :W[6:0],窗口值
//fprer:分频系数（WDGTB）,仅最低2位有效
//Fwwdg=PCLK1/(4096*2^fprer).
void WWDG_NVIC_Init()
{
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel = WWDG_IRQn; //WWDG中断
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2; //抢占2，子优先级3，组2
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3; //抢占2，子优先级3，组2
NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
NVIC_Init(&NVIC_InitStructure);//NVIC初始化
}
void WWDG_Init(u8 tr,u8 wr,u32 fprer)
{
RCC_APB1PeriphClockCmd(RCC_APB1Periph_WWDG, ENABLE); // WWDG时钟使能
WWDG_CNT=tr&WWDG_CNT; //初始化WWDG_CNT.
WWDG_SetPrescaler(fprer);设置IWDG预分频值
WWDG_SetWindowValue(wr);//设置窗口值 ,指定的窗口值。该参数取值必须在 0x40 与 0x7F 之间。
WWDG_Enable(WWDG_CNT); // 使能 WWDG 并装入计数器值（1） Counter：指定看门狗计数器值。该参数取值必须在 0x40 与 0x7F 之间。
WWDG_ClearFlag();//清除提前唤醒中断标志位
WWDG_NVIC_Init();//初始化窗口看门狗 NVIC
WWDG_EnableIT(); //开启窗口看门狗中断
}
//重设置WWDG计数器的值
void WWDG_Set_Counter(u8 cnt)
{
WWDG_Enable(cnt);//使能看门狗 , 设置 counter .
}
//窗口看门狗中断服务程序
void WWDG_IRQHandler(void) //当计数器值到达0x40之后，执行中断服务函数
{
WWDG_SetCounter(WWDG_CNT); //当禁掉此句后,窗口看门狗将产生复位 设置 WWDG 计数器值
WWDG_ClearFlag(); //清除提前唤醒中断标志位
GPIOE->ODR^= 0X1<<5; //LED状态翻转
}
#ifndef _WWDG_H_
#define _WWDG_H_
#include "stm32f10x.h"
void WWDG_Init(u8 tr,u8 wr,u32 fprer);
void WWDG_Set_Counter(u8 cnt);
#endif
